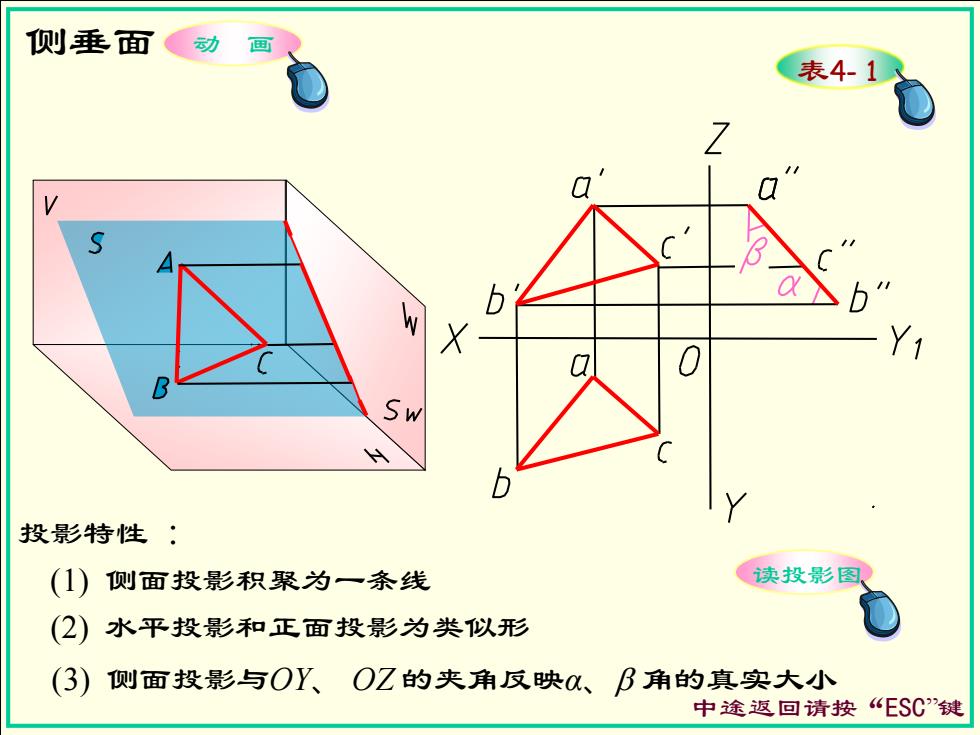

侧垂面动 画 表4-1 b 0 投影特性： (1)侧面投影积聚为一条线 读投影图、 (2) 水平投影和正面投影为类似形 (3)侧面投影与OY、OZ的夹角反映a、 B角的真实大小 中途返回请按“ESC键
侧垂面 投影特性 ： (1) 侧面投影积聚为一条线 (2) 水平投影和正面投影为类似形 (3) 侧面投影与OY、 OZ 的夹角反映α、b 角的真实大小 动 画 读投影图 表4- 1 中途返回请按“ESC”键

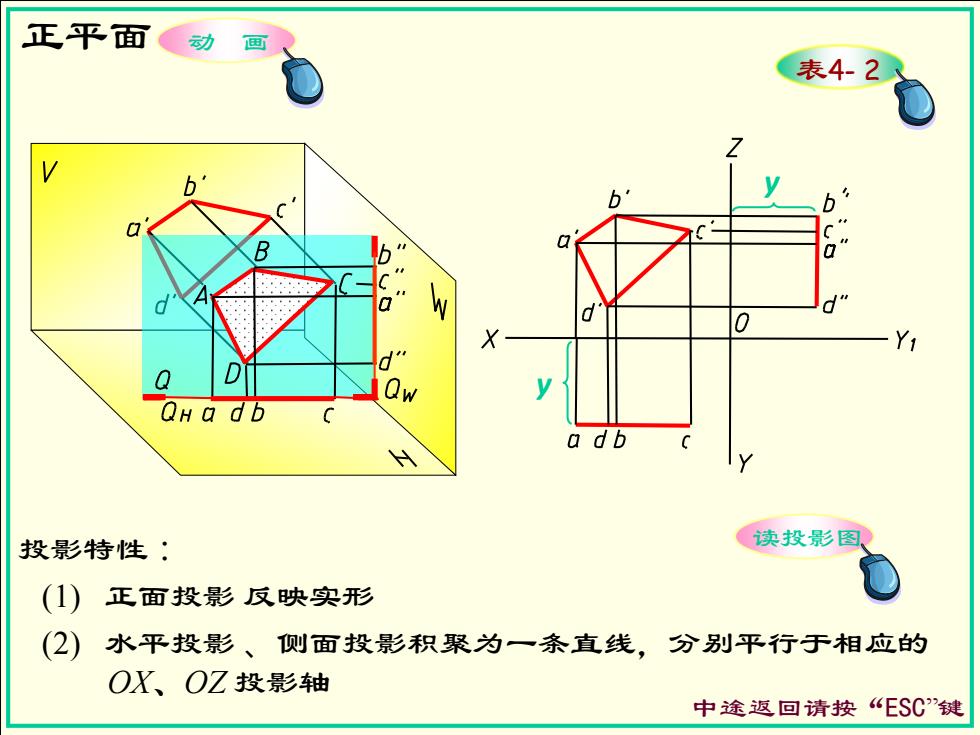

正平面动 表4-2 b c d O+ 0 Y1 Q QH a db a db 投影特性： 读投影图、 (1) 正面投影反映实形 (2) 水平投影、侧面投影积聚为一条直线，分别平行于相应的 OX、OZ投影轴 中途返回请按“ESC”键
正平面 投影特性： (1) 正面投影 反映实形 (2) 水平投影 、侧面投影积聚为一条直线，分别平行于相应的 OX、OZ 投影轴 y y 表4- 2 动 画 读投影图 中途返回请按“ESC”键

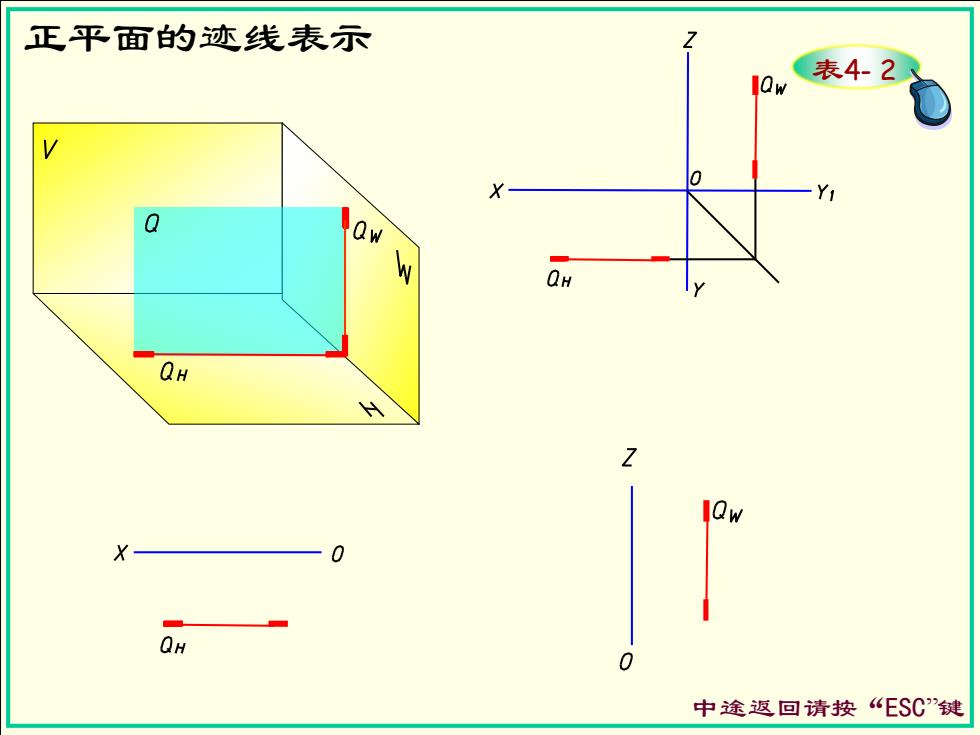

正平面的迹线表示 表4-2 0 Q 10W QH H Z QH 0 中途返回请按“ES0键
正平面的迹线表示 表4- 2 中途返回请按“ESC”键

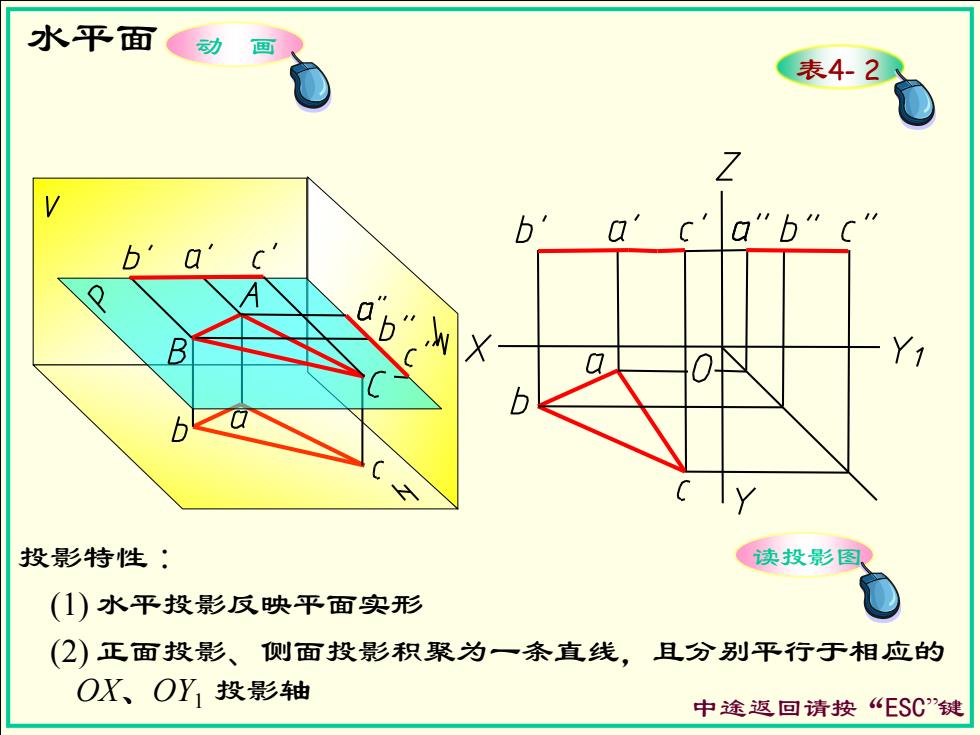

水平面 动 表4-2 B X- Y1 b 投影特性： 读投影图、 (1)水平投影反映平面实形 (2)正面投影、侧面投影积聚为一条直线，且分别平行于相应的 OX、OY1投影轴 中途返回请按“ESC?”键
水平面 投影特性： (1) 水平投影反映平面实形 (2) 正面投影、侧面投影积聚为一条直线，且分别平行于相应的 OX、OY1 投影轴 动 画 读投影图 表4- 2 中途返回请按“ESC”键

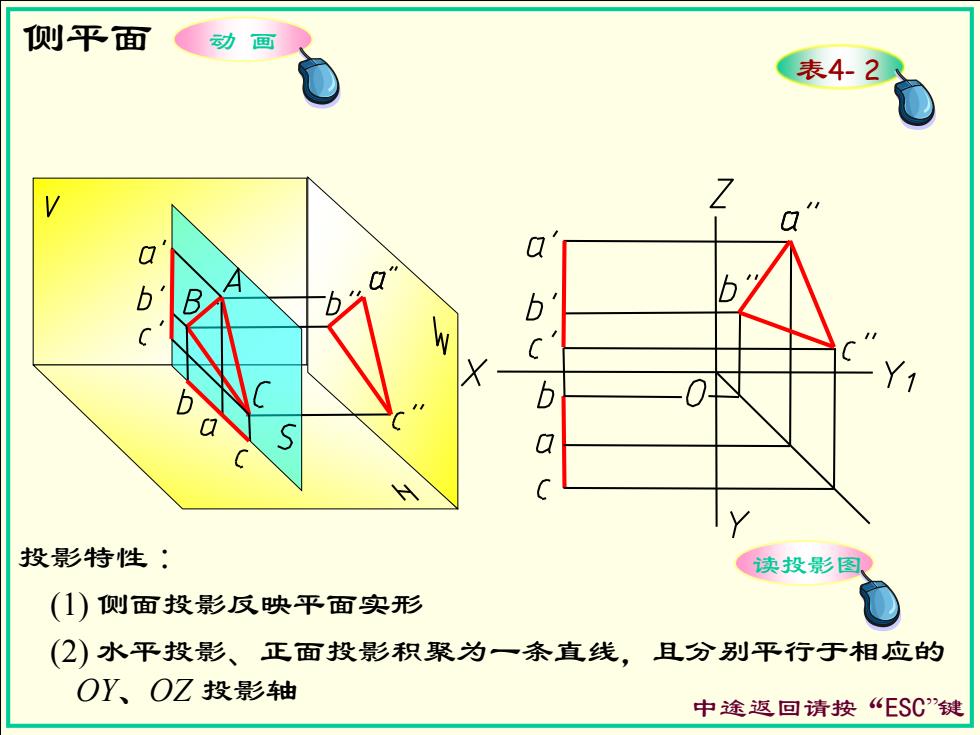

侧平面 动 画 表4-2 Z Q b b b 投影特性： 读投影图， ()侧面投影反映平面实形 (2)水平投影、正面投影积聚为一条直线，且分别平行于相应的 OY、OZ投影轴 中途返回请按“ESC键
侧平面 投影特性： (1) 侧面投影反映平面实形 (2) 水平投影、正面投影积聚为一条直线，且分别平行于相应的 OY、OZ 投影轴 动 画 读投影图 表4- 2 中途返回请按“ESC”键
