画法几何学（第六版） 电子教案 第一节 平面立体的表面展开 第二节 可展曲面的展开 第三节 不可展曲面的近以展开 第十二章 第四节 立体的表面展开 变形接头的展开 第五节 展开图的CAD技术
第十二章 立体的表面展开 第三节 不可展曲面的近似展开 第二节 可展曲面的展开 第一节 平面立体的表面展开 画法几何学(第六版) 电子教案 第五节 展开图的CAD技术 第四节 变形接头的展开 退出
§12-1 平面立体的表面展开 求平面立体的表面展开图，就是要求出属于立体表面的 所有多边形的实形，并将它们依次连续地画在一个平面上 例 求三棱锥的表面展开图 例2 求作漏斗中间部分的空心四棱锥台的表面展开图 返回
求平面立体的表面展开图，就是要求出属于立体表面的 所有多边形的实形，并将它们依次连续地画在一个平面上 §12-1 平面立体的表面展开 下一节 返 回 求作漏斗中间部分的空心四棱锥台的表面展开图 求三棱锥的表面展开图 例 2 例 1 退 出

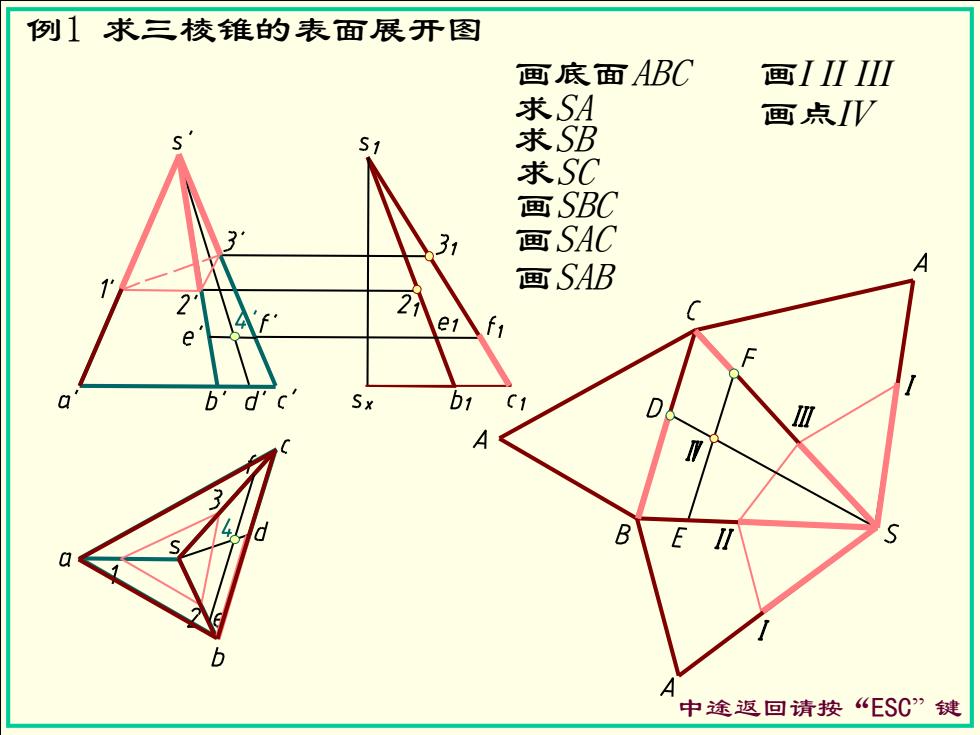

例1求三棱锥的表面展开图 画底面ABC 画III 画点IV S1 求SC 画SBC 21 31 画SAC 画SAB 2 e1 e b d Sx b1 D B E 中途返回请按“ESC”键
例1 求三棱锥的表面展开图 画底面ABC 求SA 求SB 求SC 画SBC 画SAC 画SAB 画I II III 画点IV 中途返回请按“ESC” 键
例2求作漏斗中间部分的空心四棱锥台的表面展开图 c'd e'a' SA 10 b SB e SA B b 中途返回请按“ESC”键
例2 求作漏斗中间部分的空心四棱锥台的表面展开图 中途返回请按“ESC” 键
§12-2 可展曲面的展开 锥面展开 例3 例12-3 二、 柱面展开 二节 例4 例12-4 三、 相贯体的表面展开 下节 例5 例12-5 回
§12 -2 可展曲面的展开 一、锥面展开 例12- 3 二、柱面展开 上一节下一节返回 例12 - 4 三、相贯体的表面展开 例12-5 例 5 例 3 例 4 退出
