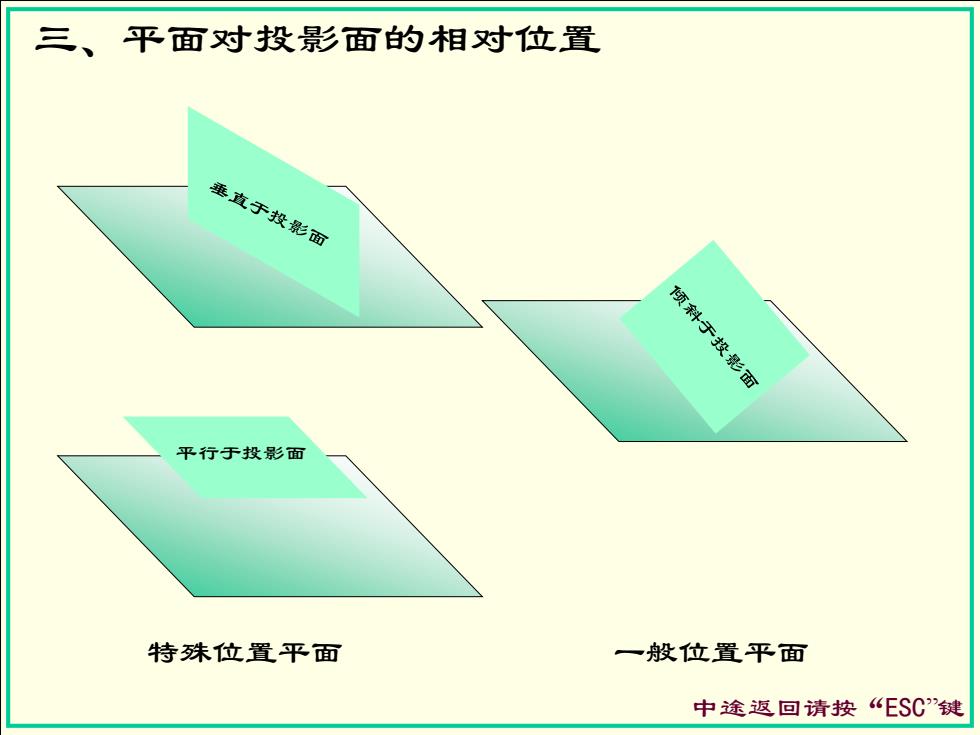

三、平面对投影面的相对位置 垂直于投影面 倾斜于投影面 平行于投影面 特殊位置平面 一般位置平面 中途返回请按“ESC”键
三、平面对投影面的相对位置 平行于投影面 特殊位置平面 一般位置平面 中途返回请按“ESC”键
§4-2各种位置的平面及其投影特性 一、 垂直于一个投影面的平面一投影面垂直面 铅垂面 正垂面 侧垂面 表4-1 例4-1 下节 二、平行于投影面的平面一投影面平行面 正平面 回 水平面 侧平面 表4-2 三、一般位置平面
§4-2 各种位置的平面及其投影特性 一、垂直于一个投影面的平面—投影面垂直面 二、平行于投影面的平面—投影面平行面 正垂面 铅垂面 侧垂面 正平面 水平面 侧平面 三、一般位置平面 上一节 下一节 退 出 例4-1 表4-2 返 回 表4-1

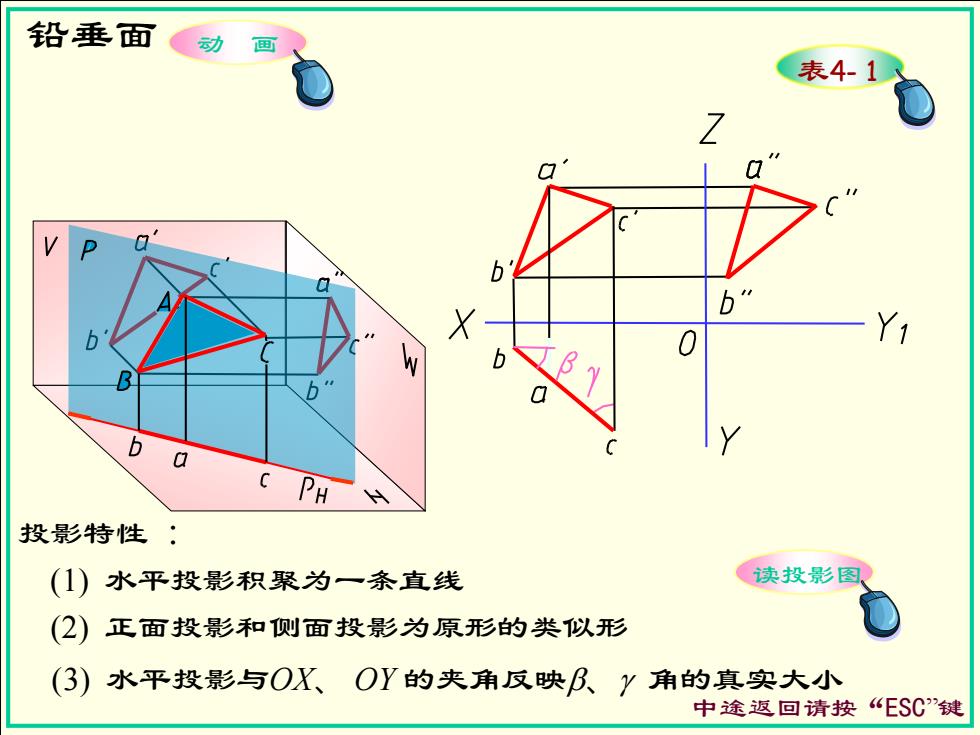

铅垂面 动 表4-1 6 b 投影特性： (1) 水平投影积聚为一条直线 读投影图， (2) 正面投影和侧面投影为原形的类似形 (3)水平投影与OX、OY的夹角反映B、Y角的真实大小 中途返回请按“ESC”键
铅垂面 投影特性 ： (1) 水平投影积聚为一条直线 (2) 正面投影和侧面投影为原形的类似形 (3) 水平投影与OX、 OY 的夹角反映b、 角的真实大小 表4- 1 动 画 读投影图 中途返回请按“ESC”键
迹线表铅垂面 Py 表4-1 0 PH 迹线表示铅垂面 PH 简化表示：仅画出积聚的投影 中途返回请按“ESC”键 国标规定两端用粗短划线和细实线表示
迹线表示铅垂面 迹线表示铅垂面 简化表示:仅画出积聚的投影 表4- 1 中途返回请按“ESC”键 国标规定两端用粗短划线和细实线表示

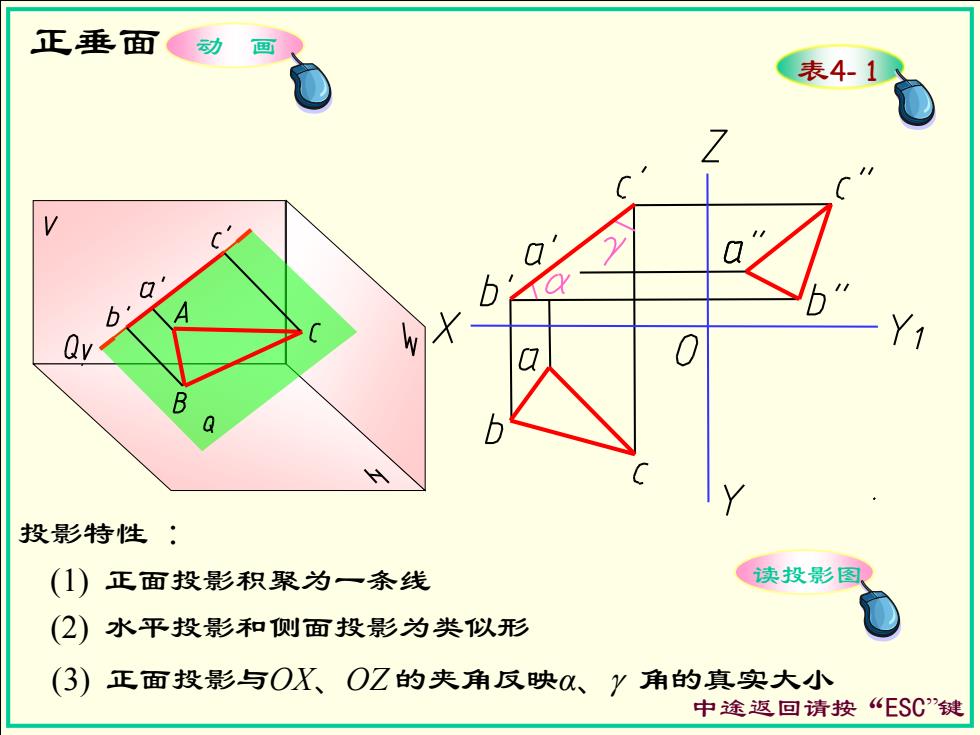

正垂面动 表4-1 6.◇ b 2 B 投影特性： (1)正面投影积聚为一条线 读投影图， (2) 水平投影和侧面投影为类似形 (3) 正面投影与OX、OZ的夹角反映0、y角的真实大小 中途返回请按“ESC”键
正垂面 投影特性 ： (1) 正面投影积聚为一条线 (2) 水平投影和侧面投影为类似形 (3) 正面投影与OX、OZ 的夹角反映α、 角的真实大小 动 画 读投影图 表4- 1 中途返回请按“ESC”键
