投位置平面 B C b 投影特性： (I)三个投影均为的类似形 读投影图 (2)投影图不反映、B、y的真实角度 中途返回请按“ESC”键

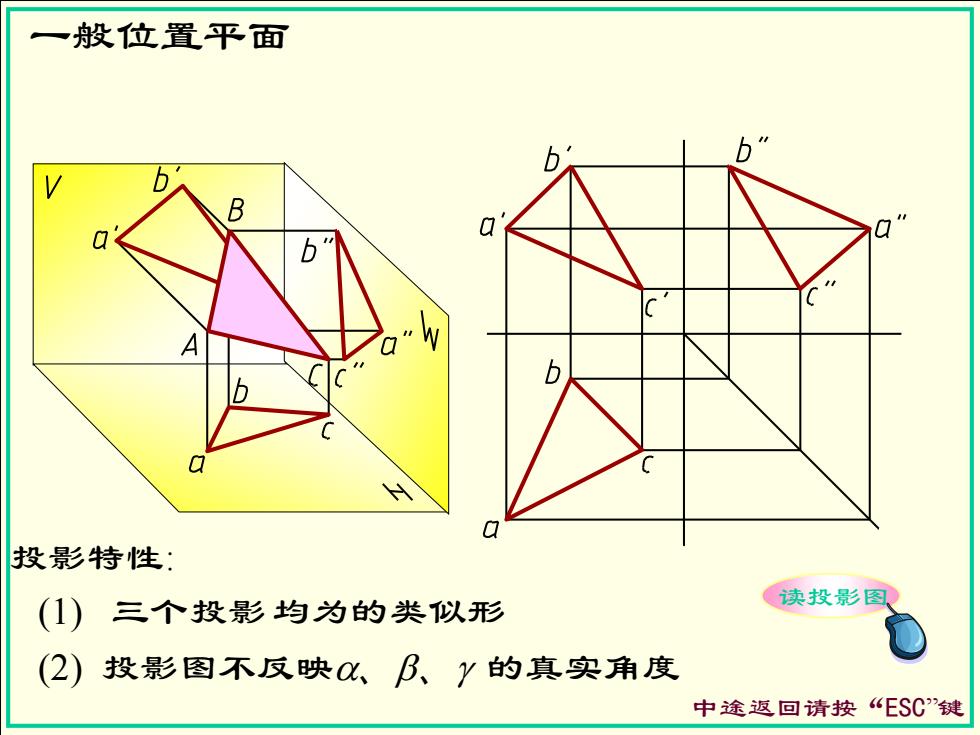

一般位置平面 投影特性: (1) 三个投影 均为的类似形 (2) 投影图不反映、b、 的真实角度 读投影图 中途返回请按“ESC”键

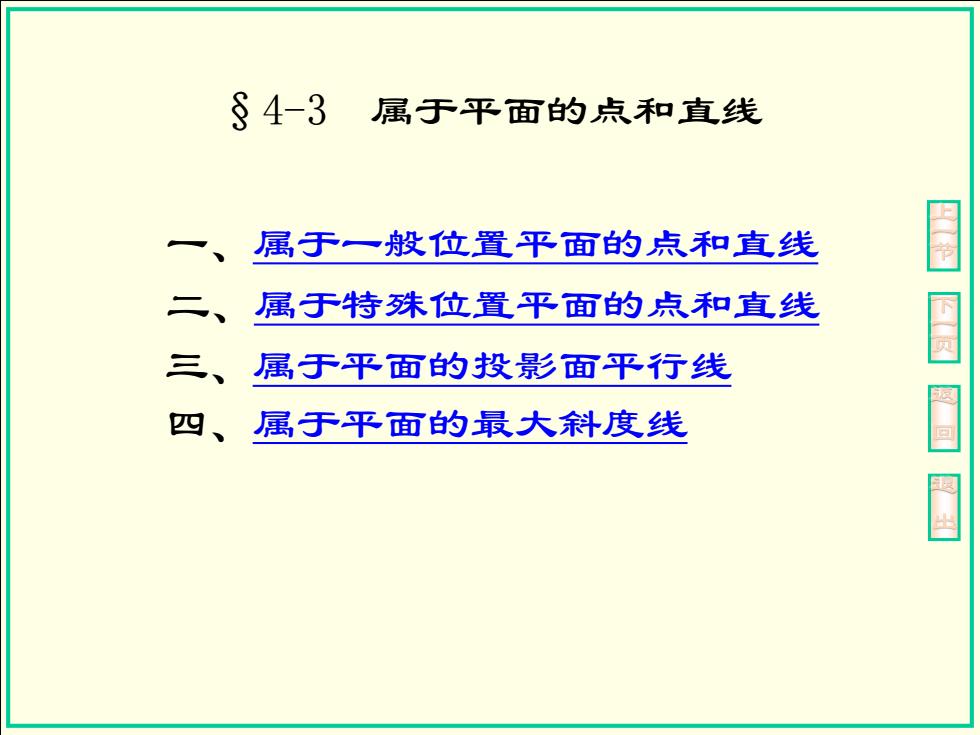

§4-3 属于平面的点和直线 一、属于一般位置平面的点和直线 节 二、属于特殊位置平面的点和直线 下页 三、 属于平面的投影面平行线 四、属于平面的最大斜度线 返回 现出
§4-3 属于平面的点和直线 一、属于一般位置平面的点和直线 二、属于特殊位置平面的点和直线 三、属于平面的投影面平行线 四、属于平面的最大斜度线 上一节 下一页 返 回 退 出

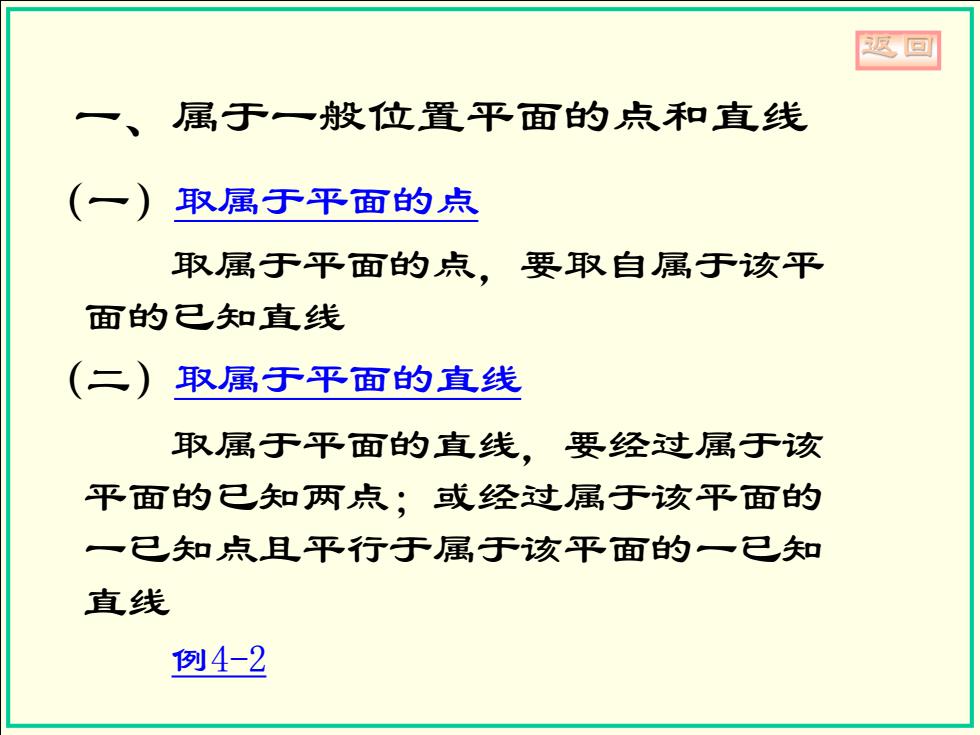

返回 一、属于一投位置平面的点和直线 (一) 取属于平面的点 取属于平面的点，要取自属于该平 面的已知直线 (二)取属于平面的直线 取属于平面的直线，要经过属于该 平面的已知两点；或经过属于该平面的 一已知点且平行于属于该平面的一已知 直线 例4-2
一、属于一般位置平面的点和直线 （一）取属于平面的点 （二）取属于平面的直线 取属于平面的点，要取自属于该平 面的已知直线 取属于平面的直线，要经过属于该 平面的已知两点；或经过属于该平面的 一已知点且平行于属于该平面的一已知 直线 例4-2 返回

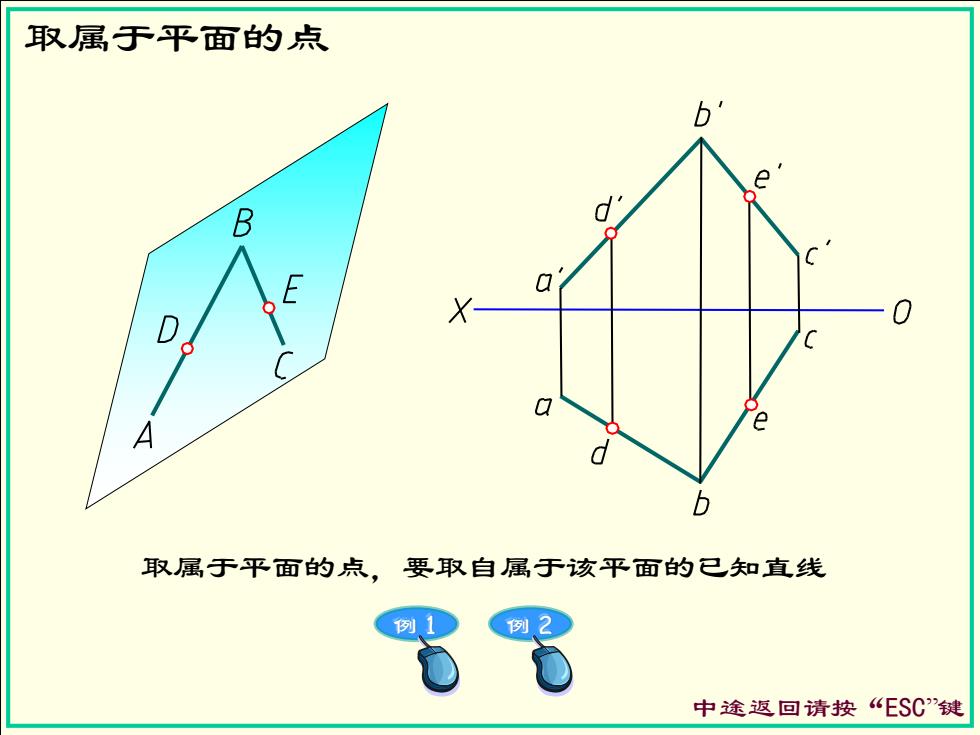

取属于平面的点 b B & D 取属于平面的点，要取自属于该平面的已知直线 例1 例2 中途返回请按“ESC键
取属于平面的点 取属于平面的点，要取自属于该平面的已知直线 例 1 例 2 中途返回请按“ESC”键
取属于平面的直线 b 经过属于该平面 经过属于该平 面的已知两点 的一已知点且平行 于属于该平面的一 已知直线 中途返回请按“ESC”键
取属于平面的直线 经过属于该平面 的一已知点且平行 于属于该平面的一 已知直线 经过属于该平 面的已知两点 中途返回请按“ESC”键
