第十四章 风机
第十四章 风机
第一节 概 述 第二节 离心风机的工作原理 第三节 风机的选用 第四节 横流风机和轴流风机 第五节 风机的性能实验
第一节 概 述 第二节 离心风机的工作原理 第三节 风机的选用 第四节 横流风机和轴流风机 第五节 风机的性能实验

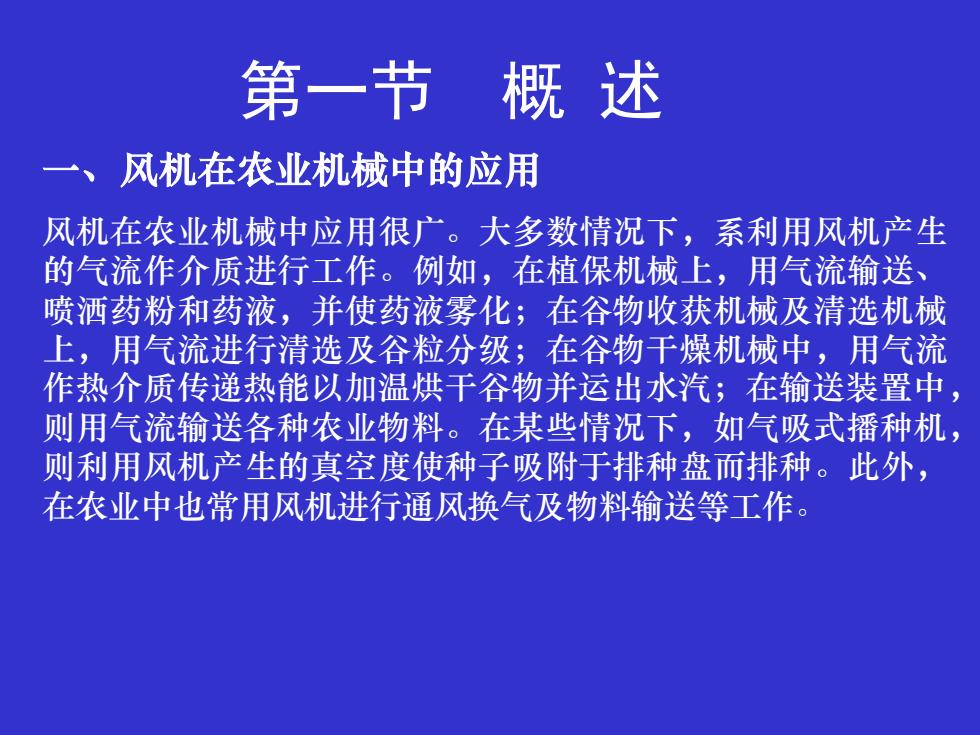

第一节 概 述 一、风机在农业机械中的应用 风机在农业机械中应用很广。大多数情况下，系利用风机产生 的气流作介质进行工作。例如，在植保机械上，用气流输送、 喷洒药粉和药液，并使药液雾化；在谷物收获机械及清选机械 上，用气流进行清选及谷粒分级；在谷物干燥机械中，用气流 作热介质传递热能以加温烘干谷物并运出水汽；在输送装置中， 则用气流输送各种农业物料。在某些情况下，如气吸式播种机， 则利用风机产生的真空度使种子吸附于排种盘而排种。此外， 在农业中也常用风机进行通风换气及物料输送等工作
第一节 概 述 一、风机在农业机械中的应用 风机在农业机械中应用很广。大多数情况下，系利用风机产生 的气流作介质进行工作。例如，在植保机械上，用气流输送、 喷洒药粉和药液，并使药液雾化；在谷物收获机械及清选机械 上，用气流进行清选及谷粒分级；在谷物干燥机械中，用气流 作热介质传递热能以加温烘干谷物并运出水汽；在输送装置中， 则用气流输送各种农业物料。在某些情况下，如气吸式播种机， 则利用风机产生的真空度使种子吸附于排种盘而排种。此外， 在农业中也常用风机进行通风换气及物料输送等工作
二、风机的分类 （一）按排气压力（绝对压力）的高低，气体输送 机械可分为 1 、压缩机 排气压力高于34.3×104N/m2 2 、 鼓风机 排气压力为 11.27×104－34.3×104N/m2 。 3 、 通风机 排气压力低于11.27×104N/m2 。 （二） 按作用原 理分 1 、容积式 2 、 叶片式（透平式）
二、风机的分类 （一）按排气压力（绝对压力）的高低，气体输送 机械可分为 1 、压缩机 排气压力高于34.3×104N/m2 2 、 鼓风机 排气压力为 11.27×104－34.3×104N/m2 。 3 、 通风机 排气压力低于11.27×104N/m2 。 （二） 按作用原 理分 1 、容积式 2 、 叶片式（透平式）

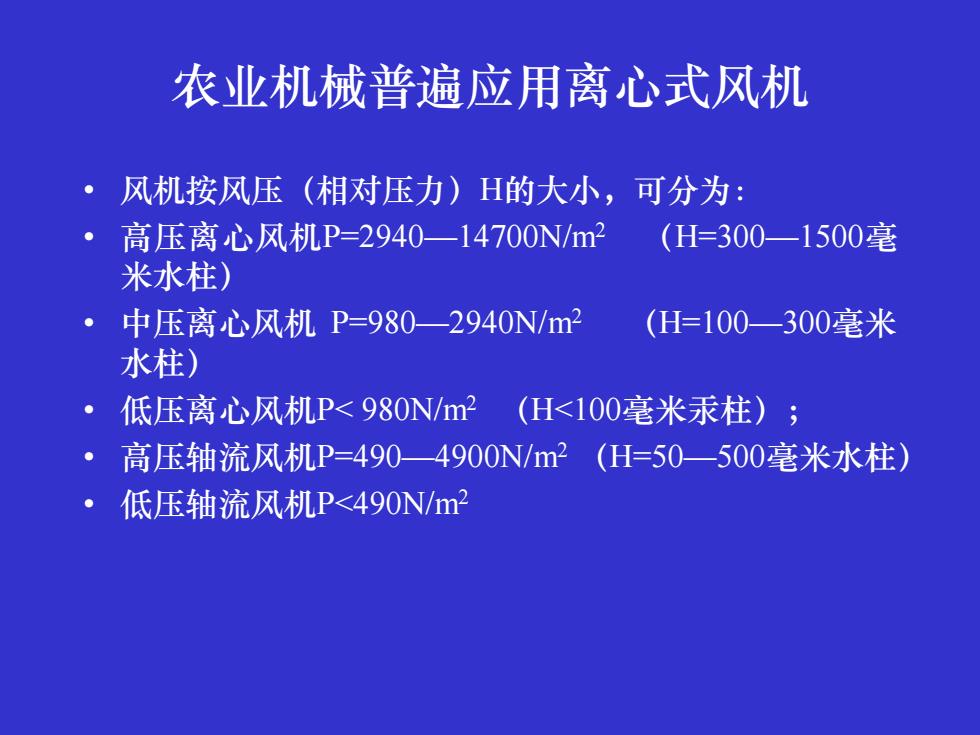

农业机械普遍应用离心式风机 • 风机按风压（相对压力）H的大小，可分为： • 高压离心风机P=2940—14700N/m2 （H=300—1500毫 米水柱） • 中压离心风机 P=980—2940N/m2 （H=100—300毫米 水柱） • 低压离心风机P< 980N/m2 （H<100毫米汞柱）； • 高压轴流风机P=490—4900N/m2 （H=50—500毫米水柱） • 低压轴流风机P<490N/m2
农业机械普遍应用离心式风机 • 风机按风压（相对压力）H的大小，可分为： • 高压离心风机P=2940—14700N/m2 （H=300—1500毫 米水柱） • 中压离心风机 P=980—2940N/m2 （H=100—300毫米 水柱） • 低压离心风机P< 980N/m2 （H<100毫米汞柱）； • 高压轴流风机P=490—4900N/m2 （H=50—500毫米水柱） • 低压轴流风机P<490N/m2
