《机械工程测试技术》课程PPT教学课件（传感器原理及应用）第六章 电势型传感器

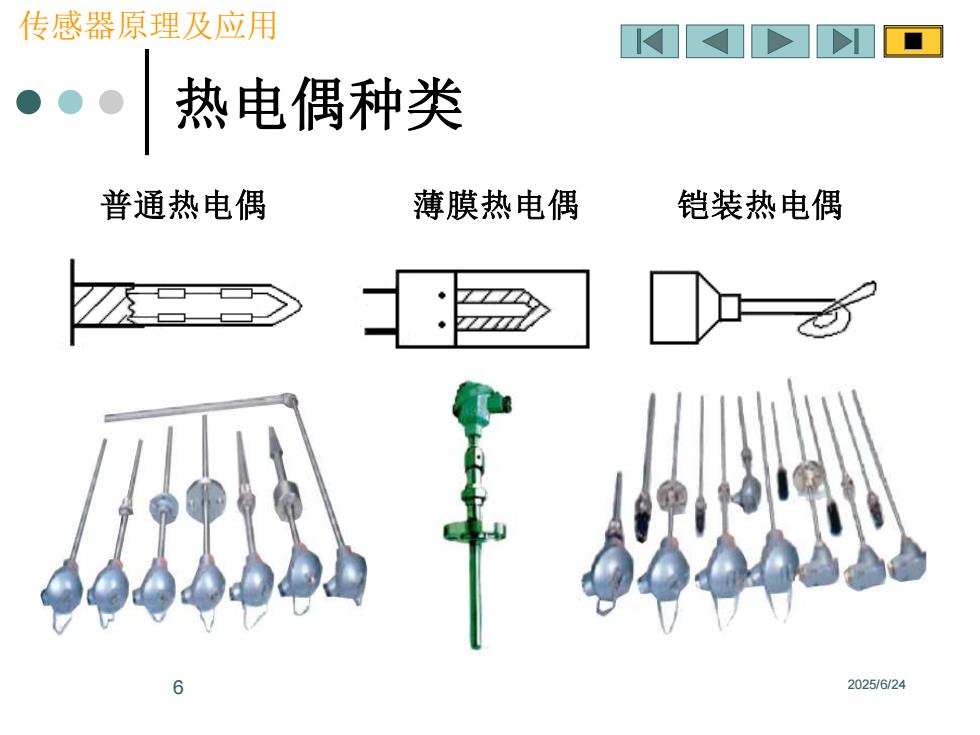

传感器原理及应用热电偶种类普通热电偶薄膜热电偶铠装热电偶2025/6/24

传感器原理及应用 6 2025/6/24 热电偶种类 普通热电偶 薄膜热电偶 铠装热电偶

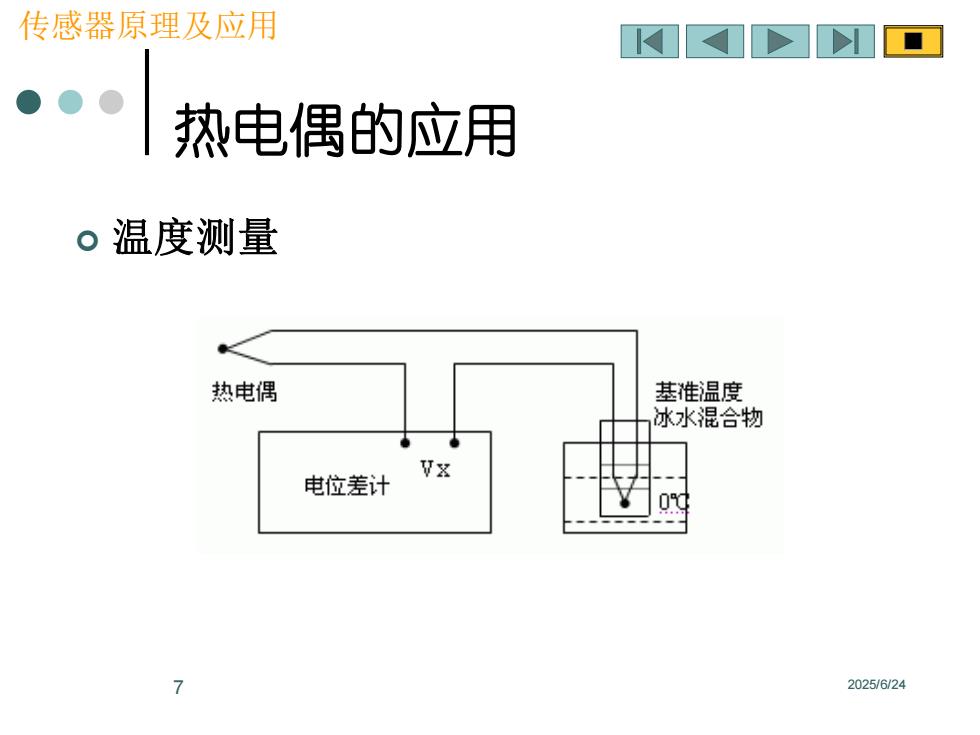

传感器原理及应用热电偶的应用。温度测量热电偶基准温度冰水混合物VX电位差计2025/6/24

传感器原理及应用 7 2025/6/24 热电偶的应用  温度测量

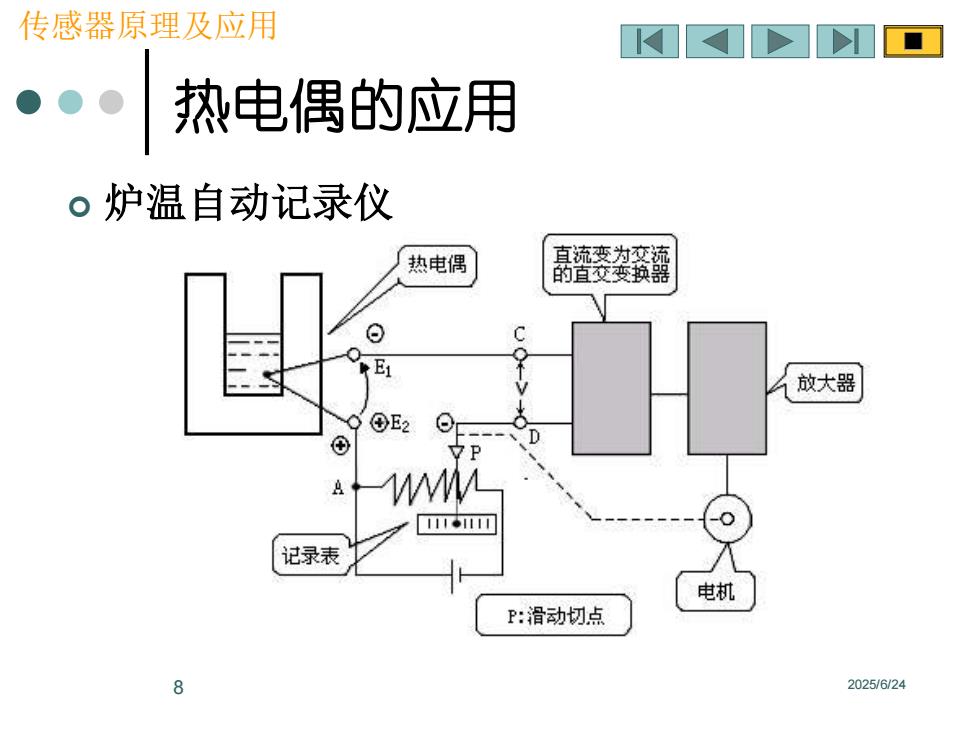

传感器原理及应用热电偶的应用。炉温自动记录仪真流变为交流热电偶的置交雯换器OC9Ei放大器OE2-④A记录表电机P:滑动切点2025/6/248

传感器原理及应用 8 2025/6/24 热电偶的应用  炉温自动记录仪

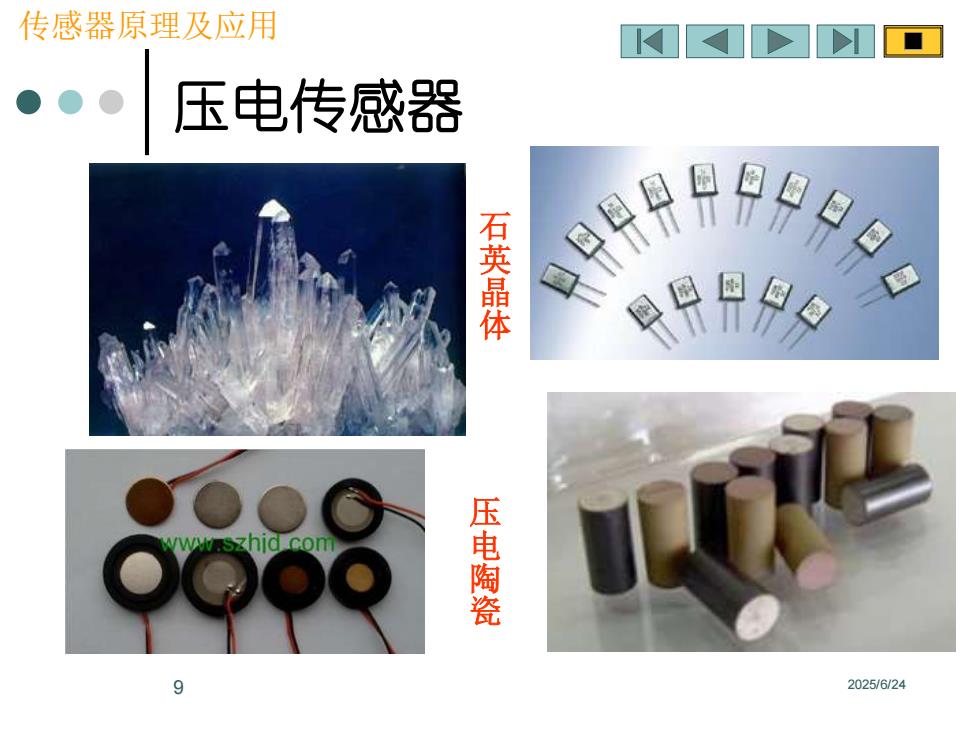

传感器原理及应用压电传感器石英晶体压电陶瓷ww.szhid.comQQQQ2025/6/24

传感器原理及应用 9 2025/6/24 压电传感器 压 电 陶 瓷 石 英 晶 体

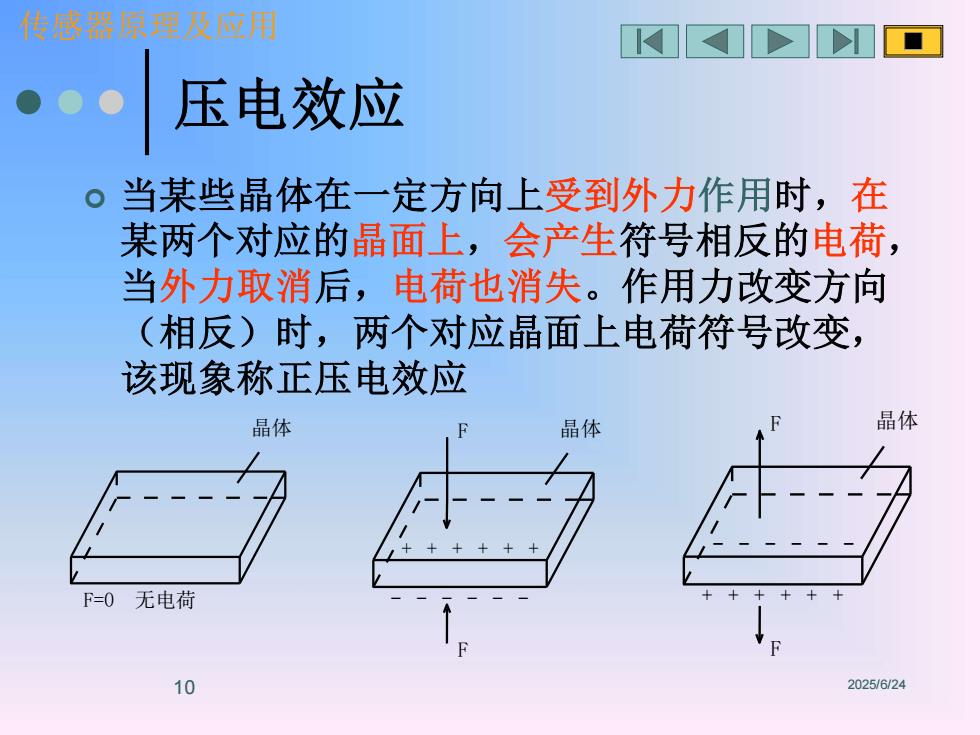

传感器原理及应用压电效应当某些晶体在一定方向上受到外力作用时，在某两个对应的晶面上，会产生符号相反的电荷当外力取消后，电荷也消失。作用力改变方向（相反）时，两个对应晶面上电荷符号改变该现象称正压电效应晶体晶体晶体++++F=0无电荷2025/6/2410

传感器原理及应用 10 2025/6/24 压电效应  当某些晶体在一定方向上受到外力作用时，在 某两个对应的晶面上，会产生符号相反的电荷， 当外力取消后，电荷也消失。作用力改变方向 （相反）时，两个对应晶面上电荷符号改变， 该现象称正压电效应 F=0 无电荷 晶体 F F - - - - - - + + + + + + 晶体 F F + + + + + + - - - - - - 晶体
