《机械工程测试技术》课程PPT教学课件（传感器及其应用）项目六、位移检测

传感器及其应用项目六项目六、位移的检测单元一、机械位移传感器单元二、光栅位移传感器返面第一张上一张幻灯片下一张灯片2025/6/24

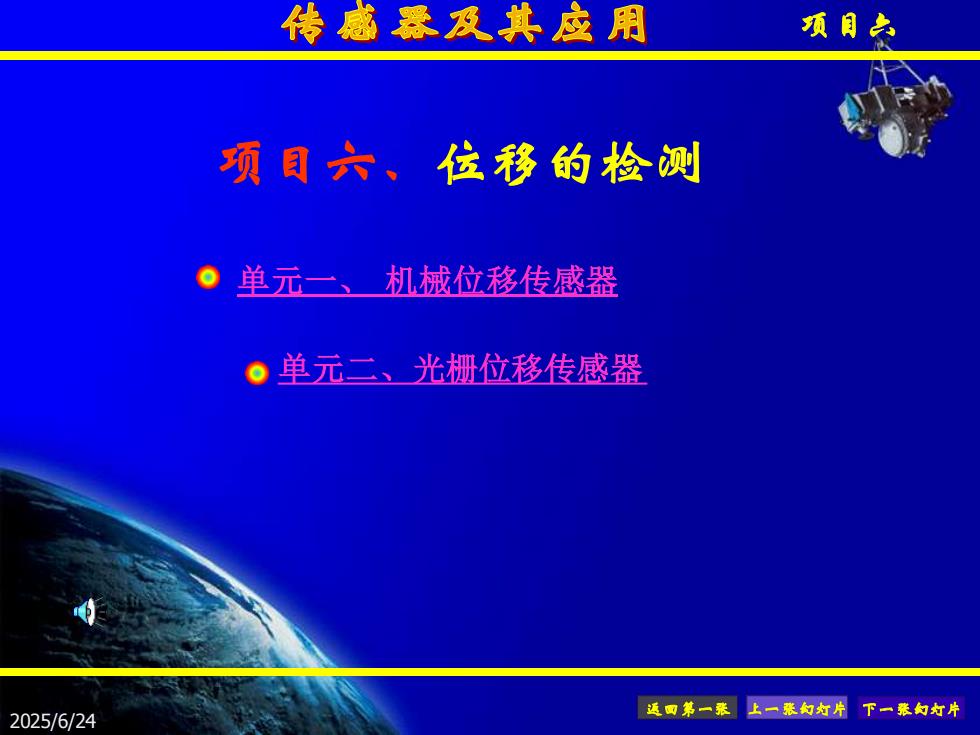

项目六 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 单元二、光栅位移传感器 单元一、 机械位移传感器 项目六、位移的检测

传感器及其应用项目六机械位移传感器检测位移单元一、解其基单元目标：享熟悉电位器的常用参数，了角掌握电本使用方法：理解电位器的基本原理；位器的使用方法：运用元件测量物体位移返面第一张上一张幻灯片下一张幻灯片2025/6/24

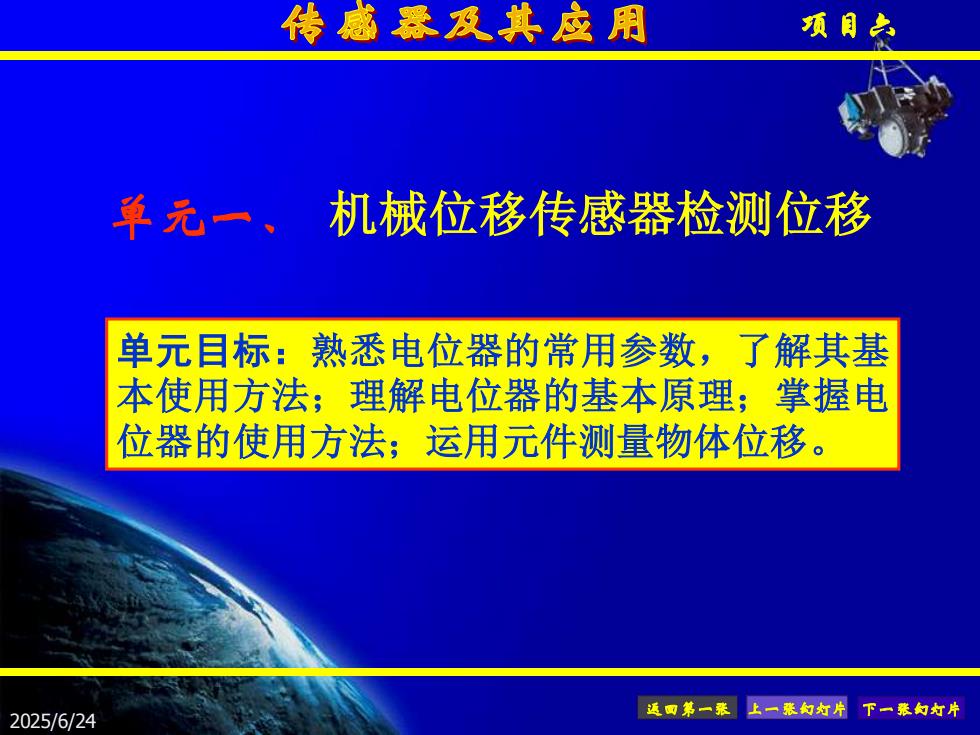

项目六 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 单元一、 机械位移传感器检测位移 单元目标：熟悉电位器的常用参数，了解其基 本使用方法；理解电位器的基本原理；掌握电 位器的使用方法；运用元件测量物体位移

传感器及其应用项目六任务一、电位器式传感器应用训练活动1：认识电位器的特性将机械位移转换为电阻值的变化，从而引起输出电压的变化结构简单、价格低廉、性能稳定、环境适应能力强、输出信号大返面第一张上一张幻灯片下一张幻灯片2025/6/24

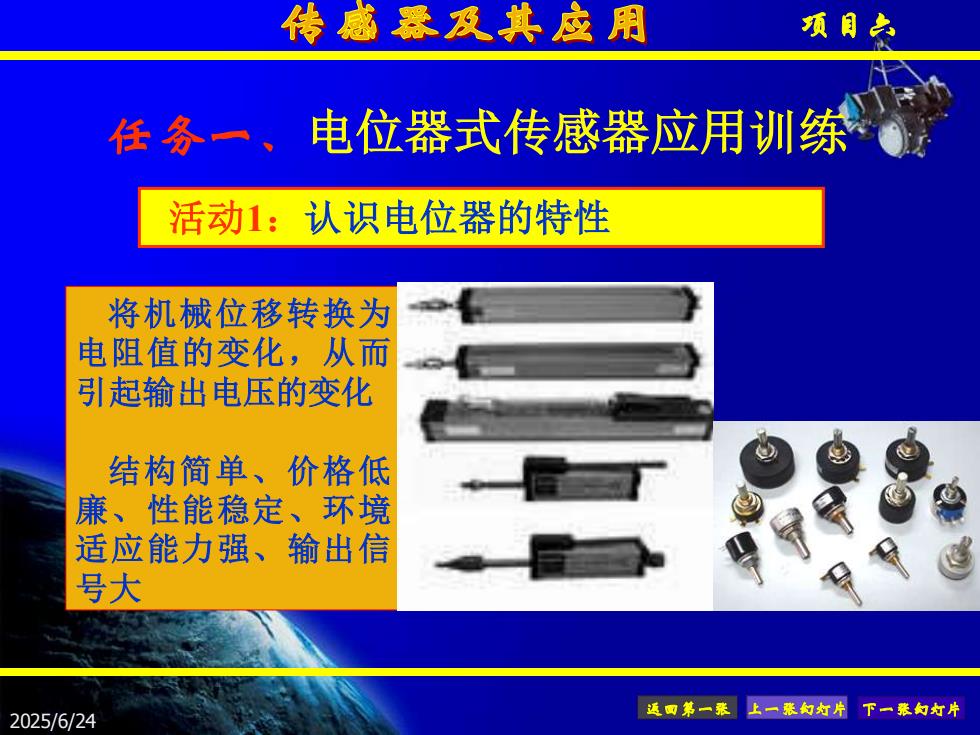

项目六 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 任务一、电位器式传感器应用训练 活动1：认识电位器的特性 将机械位移转换为 电阻值的变化，从而 引起输出电压的变化 结构简单、价格低 廉、性能稳定、环境 适应能力强、输出信 号大

传感器及其应用项目六任务一、电位器式传感器应用训练活动1：1认识电位器的特性选用测量范围为0一300mm的直线位移式电位器，月用电阻表（万用表欧姆档）测量其电阻值。记录下电位器在不同位置时的电阻值50位置（mm）0100150200250300电阻（Q）返面第一张上一张如灯片下一张幻灯片2025/6/24

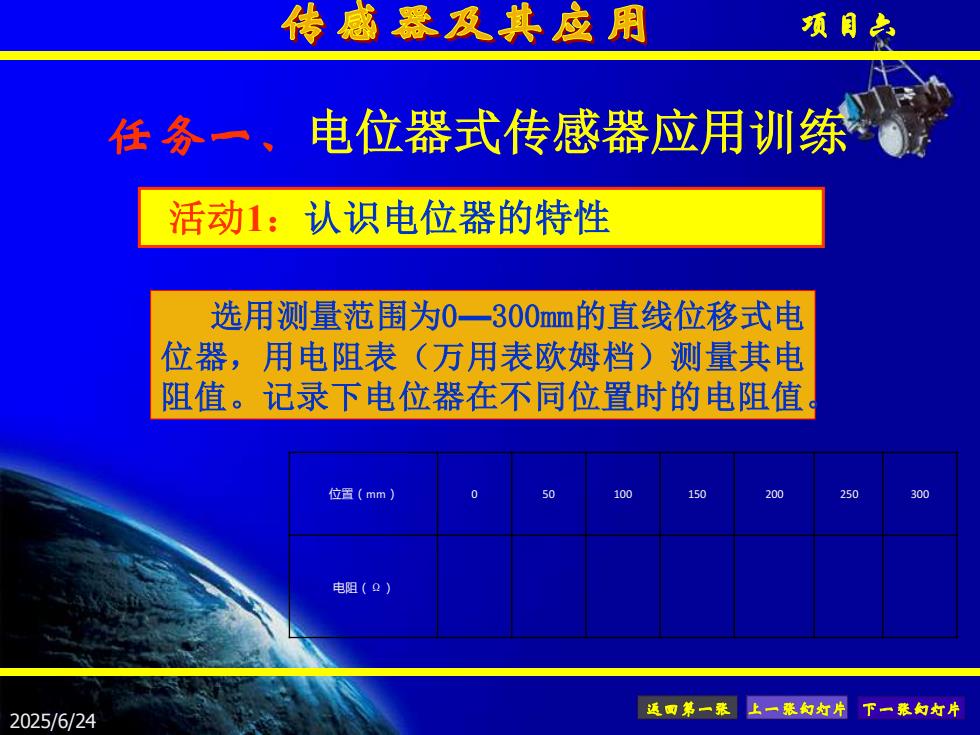

项目六 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 任务一、电位器式传感器应用训练 活动1：认识电位器的特性 选用测量范围为0—300mm的直线位移式电 位器，用电阻表（万用表欧姆档）测量其电 阻值。记录下电位器在不同位置时的电阻值。 位置（mm） 0 50 100 150 200 250 300 电阻（Ω）

传感器及其应用项目六活动2：了解电位器传感器的应用简单的应用电路把输出的电压信号接到控制电路前置放大器的输入端或控制器电路的输入端RO控制器或R2R,Uo放大电路O返面第一张上一张幻灯片下一张幻灯片2025/6/24

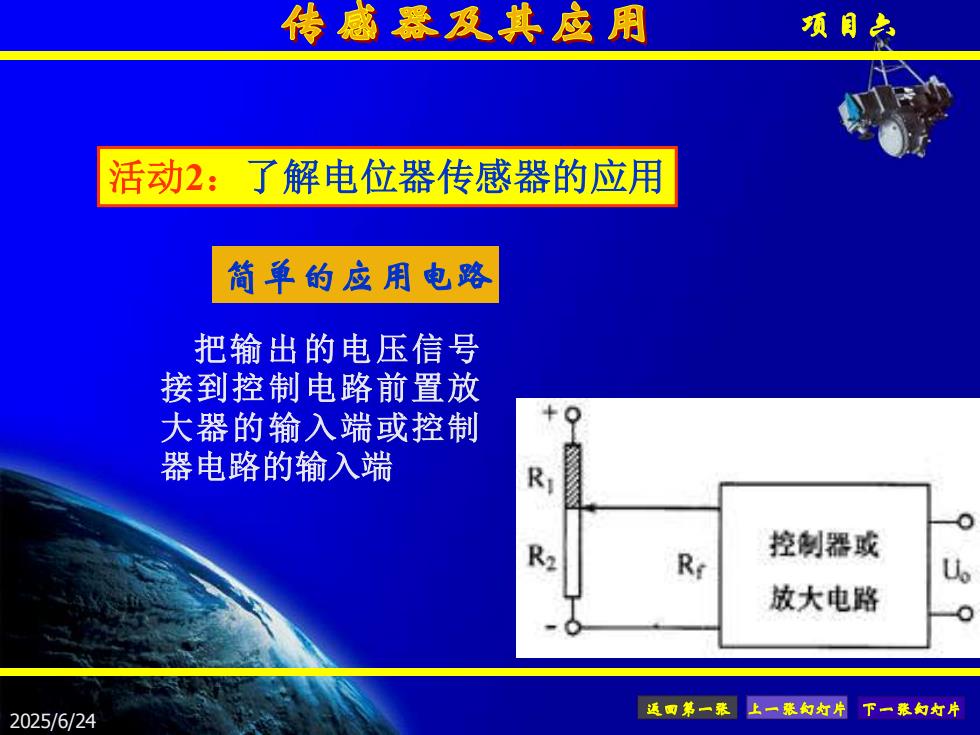

项目六 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 活动2：了解电位器传感器的应用 简单的应用电路 把输出的电压信号 接到控制电路前置放 大器的输入端或控制 器电路的输入端
