热释电元件 热释电元件在红外线检测中得到广泛的 应用。它可用于能产生远红外辐射的人体检 测，如防盗门、宾馆大厅自动门、自动灯的 控制等。 2024/5/16 16
2024/5/16 16 热释电元件 热释电元件在红外线检测中得到广泛的 应用。它可用于能产生远红外辐射的人体检 测，如防盗门、宾馆大厅自动门、自动灯的 控制等

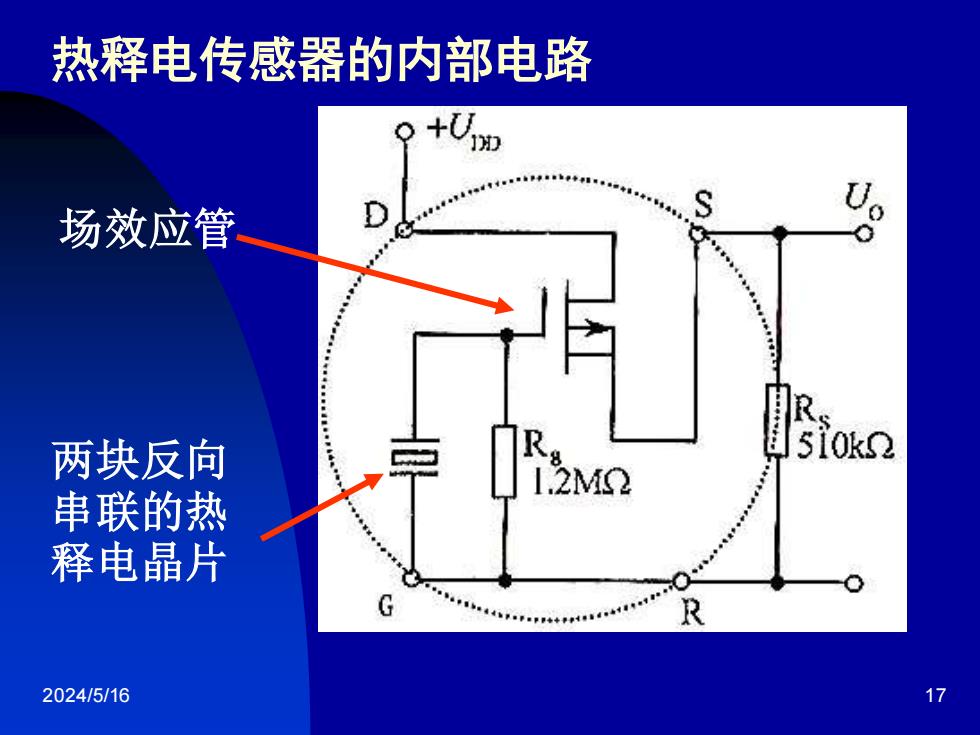

热释电传感器的内部电路 场效应管 两块反向 510kQ 串联的热 释电晶片 R 2024/5/16 17
2024/5/16 17 热释电传感器的内部电路 两块反向 串联的热 释电晶片 场效应管
D 红外光 3 a)外形 A91 b)分体结构 c) 内部电气接线图 R(10M2)G 滤光片的光谱特性 1一滤光片 2一管帽 GND D 3一左、右敏感元件 ③ ② ① 4一放大器5一管座 6一引脚 7一高阻值电阻R 100 50 0246810121416182022 入/μm b) d)

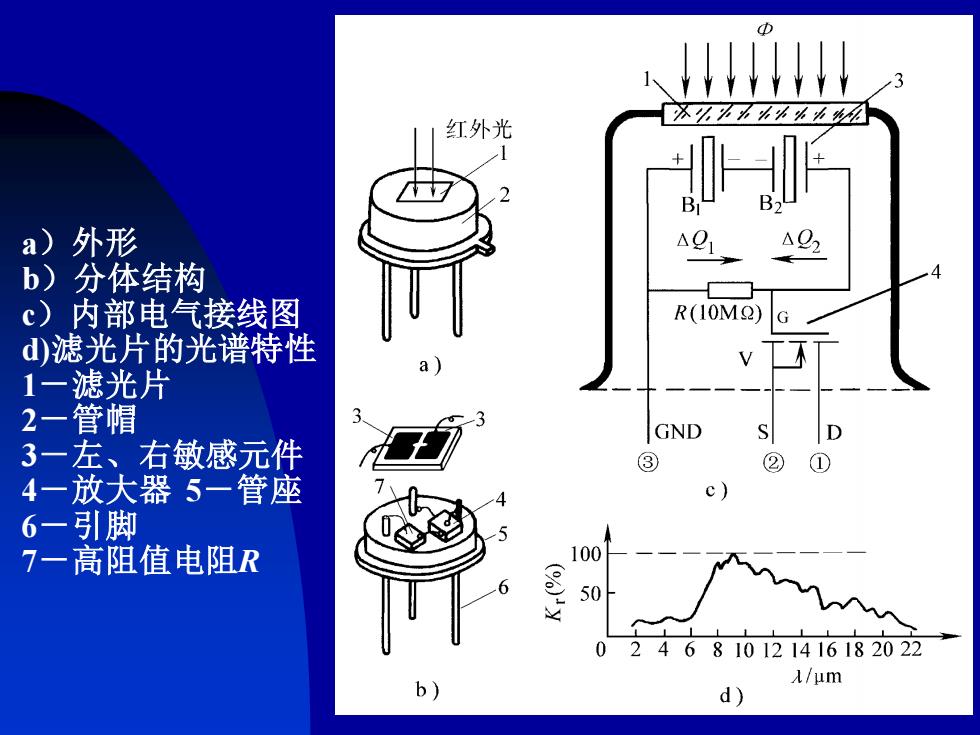

a）外形 b）分体结构 c）内部电气接线图 d)滤光片的光谱特性 1－滤光片 2－管帽 3－左、右敏感元件 4－放大器 5－管座 6－引脚 7－高阻值电阻R

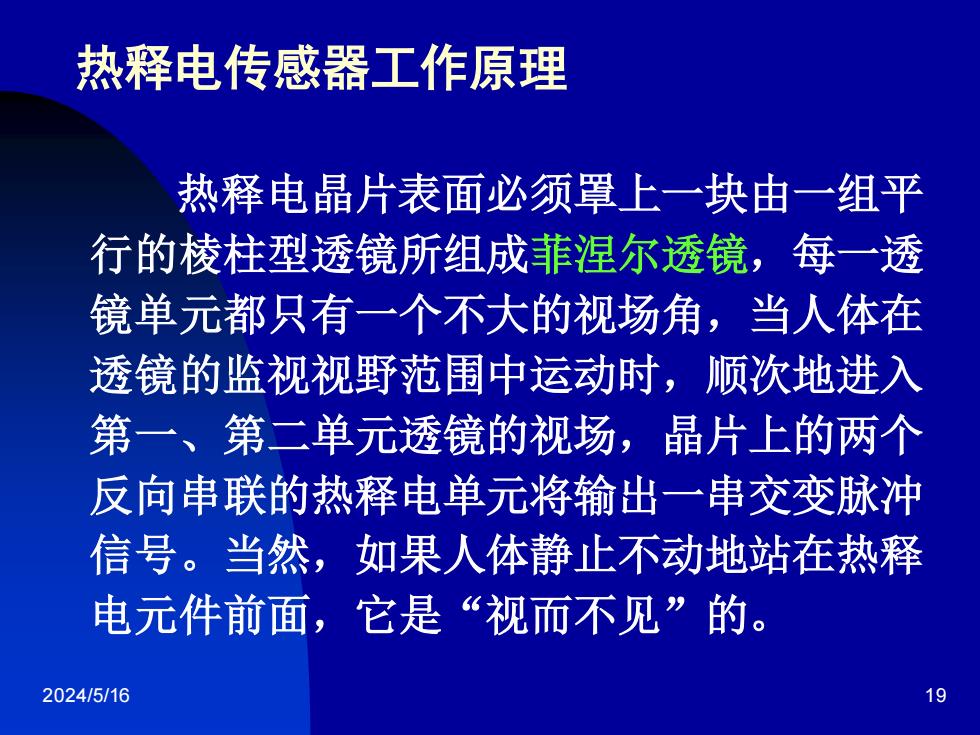

热释电传感器工作原理 热释电晶片表面必须罩上一块由一组平 行的棱柱型透镜所组成菲涅尔透镜，每一透 镜单元都只有一个不大的视场角，当人体在 透镜的监视视野范围中运动时，顺次地进入 第一、第二单元透镜的视场，晶片上的两个 反向串联的热释电单元将输出一串交变脉冲 信号。当然，如果人体静止不动地站在热释 电元件前面，它是“视而不见”的。 2024/5/16 19
2024/5/16 19 热释电传感器工作原理 热释电晶片表面必须罩上一块由一组平 行的棱柱型透镜所组成菲涅尔透镜，每一透 镜单元都只有一个不大的视场角，当人体在 透镜的监视视野范围中运动时，顺次地进入 第一、第二单元透镜的视场，晶片上的两个 反向串联的热释电单元将输出一串交变脉冲 信号。当然，如果人体静止不动地站在热释 电元件前面，它是“视而不见”的

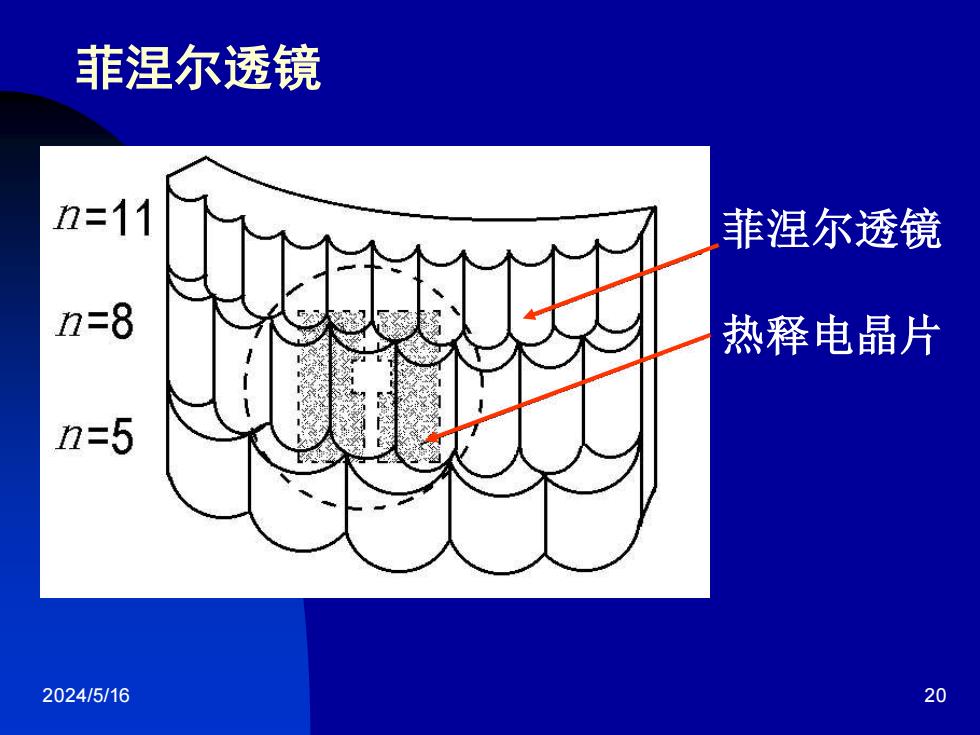

菲涅尔透镜 n=11 菲涅尔透镜 n=8 热释电晶片 n=5 2024/15/16 20
2024/5/16 20 菲涅尔透镜 菲涅尔透镜 热释电晶片
