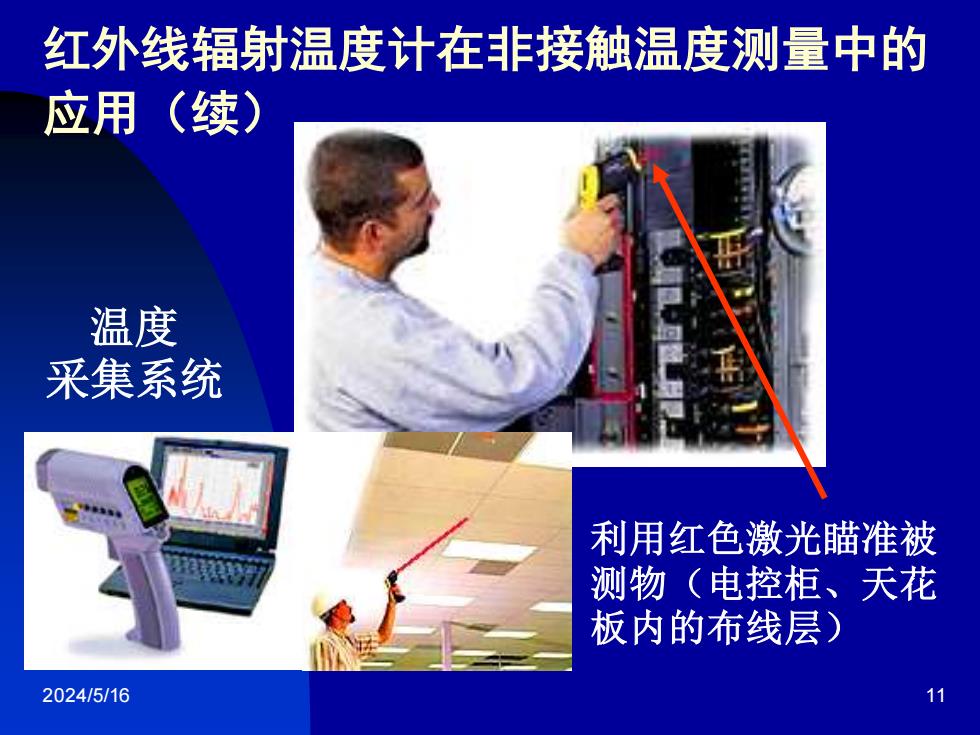

红外线辐射温度计在非接触温度测量中的 应用（续） 温度 采集系统 利用红色激光瞄准被 测物（电控柜、天花 板内的布线层) 2024/5/16
2024/5/16 11 红外线辐射温度计在非接触温度测量中的 应用（续） 利用红色激光瞄准被 测物（电控柜、天花 板内的布线层） 温度 采集系统

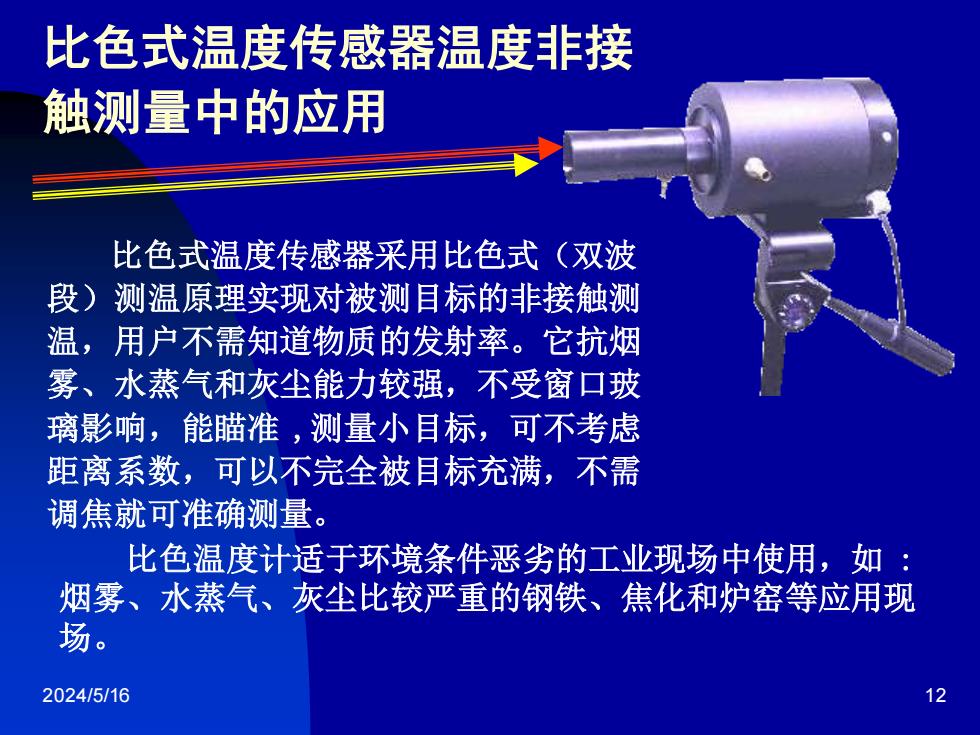

比色式温度传感器温度非接 触测量中的应用 比色式温度传感器采用比色式（双波 段)测温原理实现对被测目标的非接触测 温，用户不需知道物质的发射率。它抗烟 雾、水蒸气和灰尘能力较强，不受窗口玻 璃影响，能瞄准，测量小目标，可不考虑 距离系数，可以不完全被目标充满，不需 调焦就可准确测量。 比色温度计适于环境条件恶劣的工业现场中使用，如： 烟雾、水蒸气、灰尘比较严重的钢铁、焦化和炉窑等应用现 场。 2024/15/16
2024/5/16 12 比色式温度传感器温度非接 触测量中的应用 比色式温度传感器采用比色式（双波 段）测温原理实现对被测目标的非接触测 温，用户不需知道物质的发射率。它抗烟 雾、水蒸气和灰尘能力较强，不受窗口玻 璃影响，能瞄准 ,测量小目标，可不考虑 距离系数，可以不完全被目标充满，不需 调焦就可准确测量。 比色温度计适于环境条件恶劣的工业现场中使用，如 : 烟雾、水蒸气、灰尘比较严重的钢铁、焦化和炉窑等应用现 场

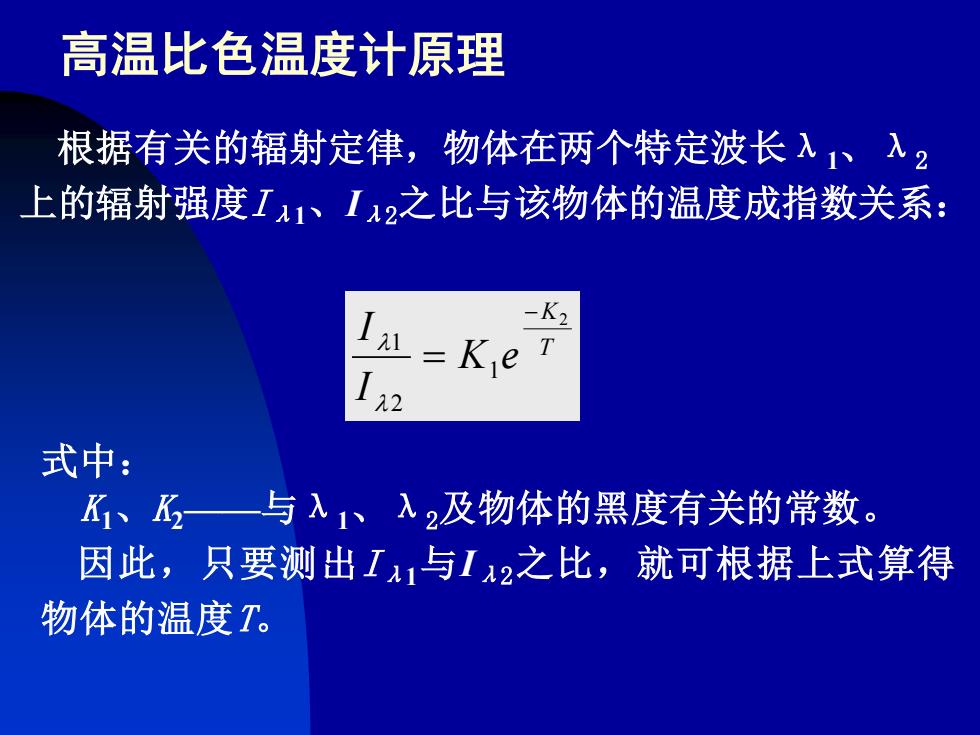

高温比色温度计原理 根据有关的辐射定律，物体在两个特定波长入1、λ入2 上的辐射强度Ix1、I2之比与该物体的温度成指数关系： 12 式中： 瓜、，—与入1、入2及物体的黑度有关的常数。 因此，只要测出I1与I2之比，就可根据上式算得 物体的温度T
高温比色温度计原理 根据有关的辐射定律，物体在两个特定波长λ1、λ2 上的辐射强度Iλ1、Iλ2之比与该物体的温度成指数关系： 式中： K1、K2——与λ1、λ2及物体的黑度有关的常数。 因此，只要测出Iλ1与Iλ2之比，就可根据上式算得 物体的温度T。 T K K e I I 2 1 2 1 − =

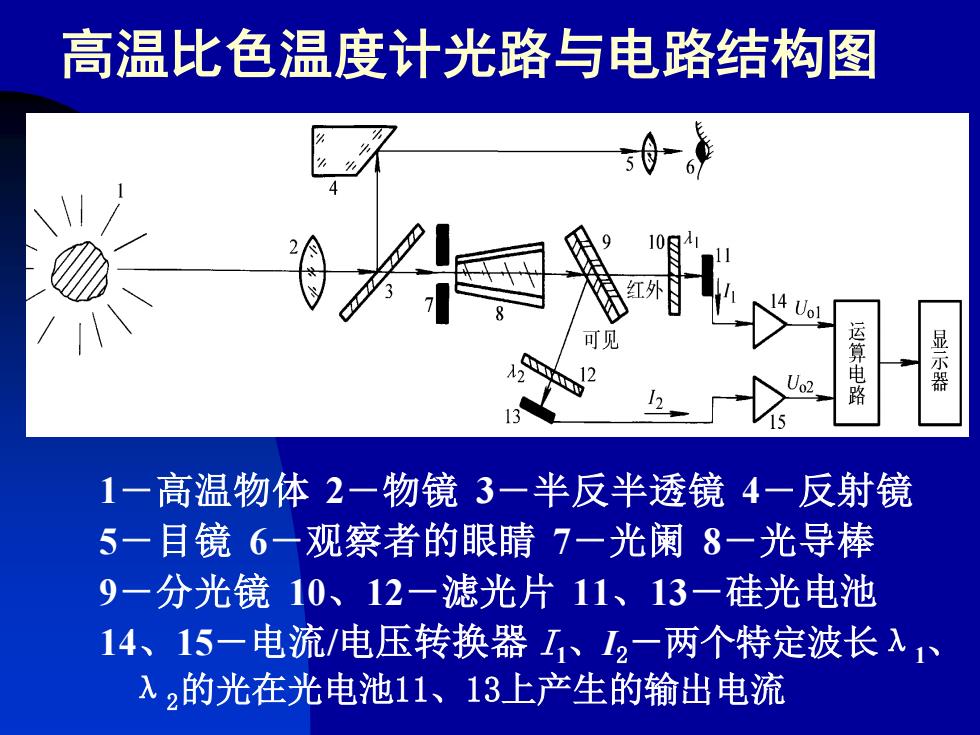

高温比色温度计光路与电路结构图 得红 运算电路 显示器 1一高温物体2一物镜3一半反半透镜4一反射镜 5一目镜6一观察者的眼睛7一光阑8一光导棒 9一分光镜10、12一滤光片11、13一硅光电池 14、15一电流/电压转换器I、2一两个特定波长λ1 入2的光在光电池11、13上产生的输出电流
高温比色温度计光路与电路结构图 1－高温物体 2－物镜 3－半反半透镜 4－反射镜 5－目镜 6－观察者的眼睛 7－光阑 8－光导棒 9－分光镜 10、12－滤光片 11、13－硅光电池 14、15－电流/电压转换器 I1、I2－两个特定波长λ1、 λ2的光在光电池11、13上产生的输出电流

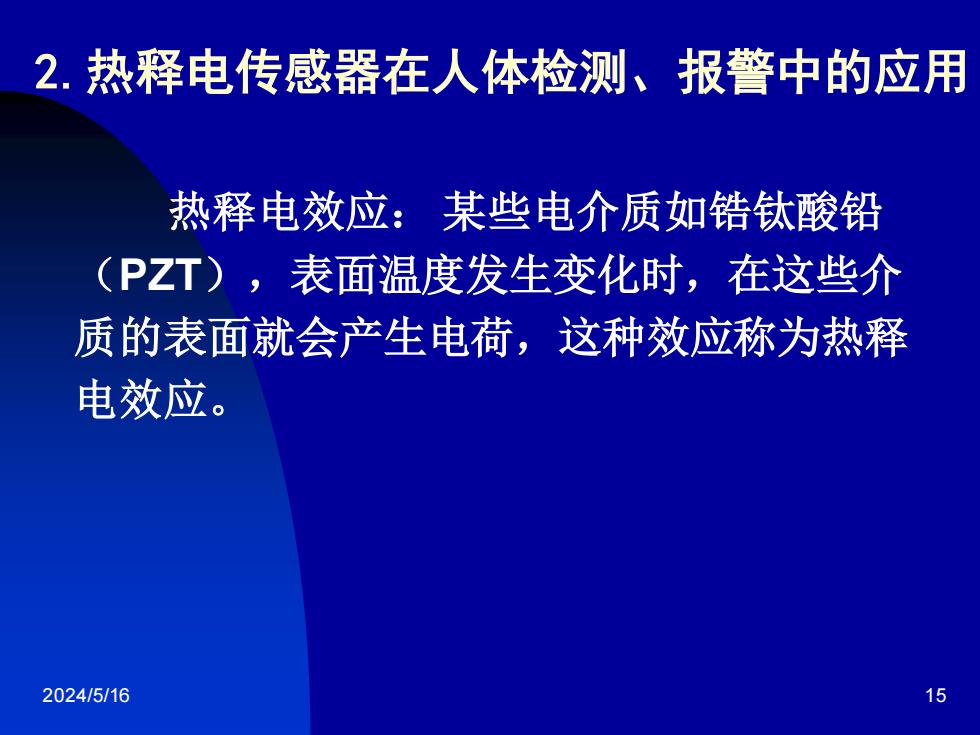

2.热释电传感器在人体检测、报警中的应用 热释电效应：某些电介质如锆钛酸铅 (PZT),表面温度发生变化时，在这些介 质的表面就会产生电荷，这种效应称为热释 电效应。 2024/5/16 15
2024/5/16 15 2.热释电传感器在人体检测、报警中的应用 热释电效应： 某些电介质如锆钛酸铅 （PZT），表面温度发生变化时，在这些介 质的表面就会产生电荷，这种效应称为热释 电效应
