高分辨率采样相关概念 >量化表现 不同分辨率下的波形采样结果 8-bit 12-bit 量化误差 更高分辨率（分辨位数)，能够识别出更小的信号电 压（更高的动态范围)，也就能够更准确地观测波形
第6页 高分辨率采样相关概念 量化表现 不同分辨率下的波形采样结果 更高分辨率（分辨位数），能够识别出更小的信号电 压（更高的动态范围），也就能够更准确地观测波形
高分辨率采样相关概念 >量化表现 不同分辨率下的波形采样结果 8 steps 0.8 30 steps apniidjwe 0.2 480500520540560 480500520540560 580 0.4 Seems -0.6 Exposes clearer 0 normal signa -0. glitch signal 500 10001500 2000 2500 3000 3500 4000 500 10001500 2000 2500 3000 3500 4000 time time 更高分辨率（分辨位数)，能够识别出更小的信号电 压（更高的动态范围)，也就能够更准确地观测波形
第7页 高分辨率采样相关概念 量化表现 不同分辨率下的波形采样结果 更高分辨率（分辨位数），能够识别出更小的信号电 压（更高的动态范围），也就能够更准确地观测波形

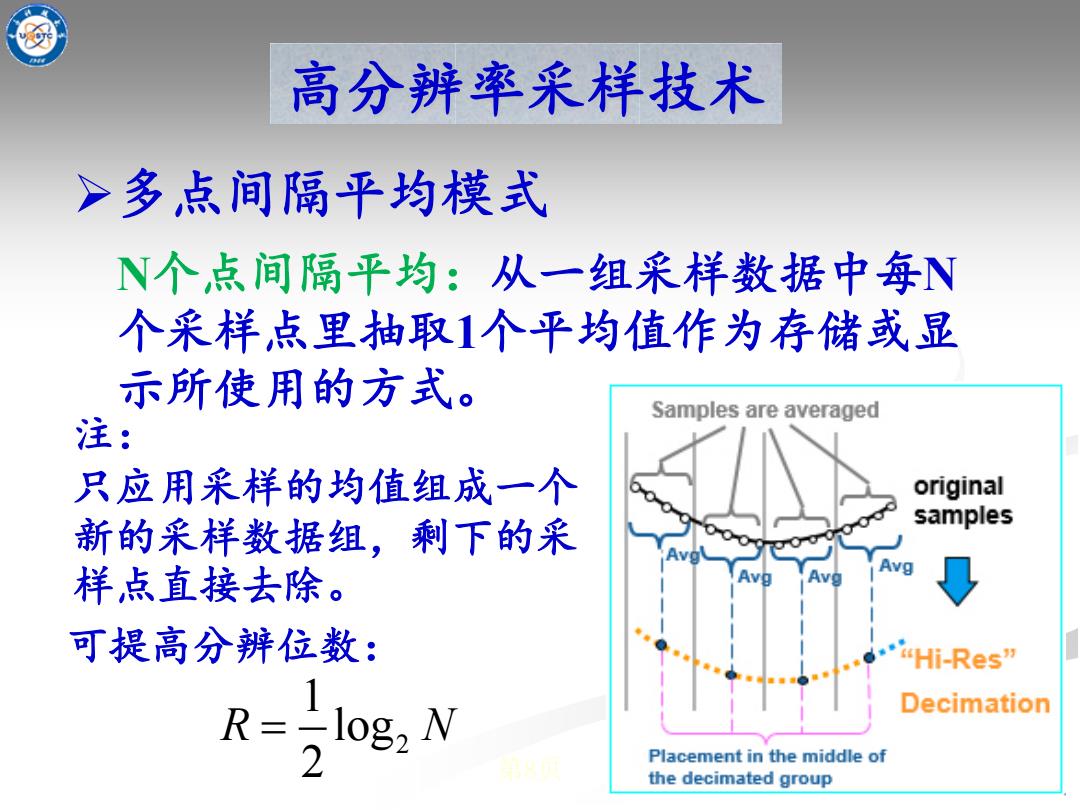

高分辨率采样技术 >多点间隔平均模式 N个，点间隔平均：从一组采样数据中每N 个采样，点里抽取1个平均值作为存储或显 示所使用的方式。 Samples are averaged 注： 只应用采样的均值组成一个 original 新的采样数据组，剩下的采 samples 样点直接去除。 可提高分辨位数： "Hi-Res" R=-l0g:N Decimation 2 Placement in the middle of the decimated group
第8页 高分辨率采样技术 多点间隔平均模式 N个点间隔平均：从一组采样数据中每N 个采样点里抽取1个平均值作为存储或显 示所使用的方式。 注： 只应用采样的均值组成一个 新的采样数据组，剩下的采 样点直接去除。 可提高分辨位数： 2 1 log 2 R N

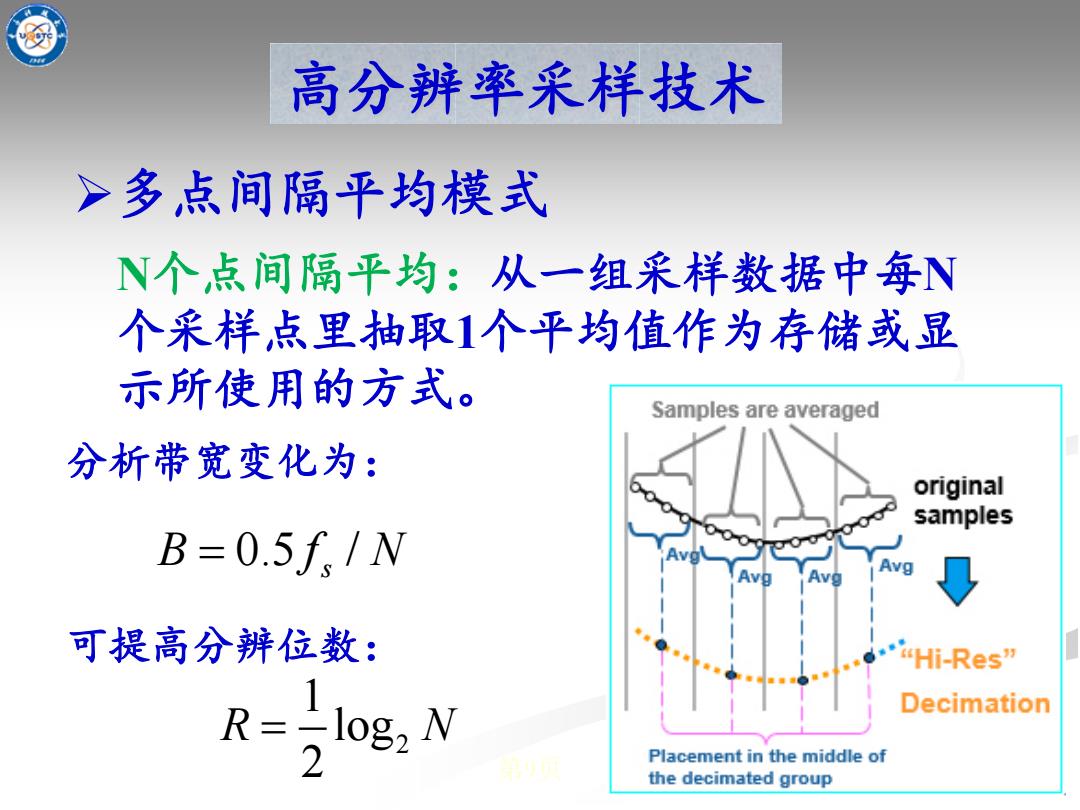

高分辨率采样技术 >多点间隔平均模式 N个，点间隔平均：从一组采样数据中每N 个采样点里抽取1个平均值作为存储或显 示所使用的方式。 Samples are averaged 分析带宽变化为： original samples B=0.5f./N 可提高分辨位数： “Hi-Res" R=-l0g:N Decimation 2 Placement in the middle of the decimated group
第9页 高分辨率采样技术 多点间隔平均模式 N个点间隔平均：从一组采样数据中每N 个采样点里抽取1个平均值作为存储或显 示所使用的方式。 可提高分辨位数： 2 1 log 2 R N 0.5 / B f N s 分析带宽变化为：

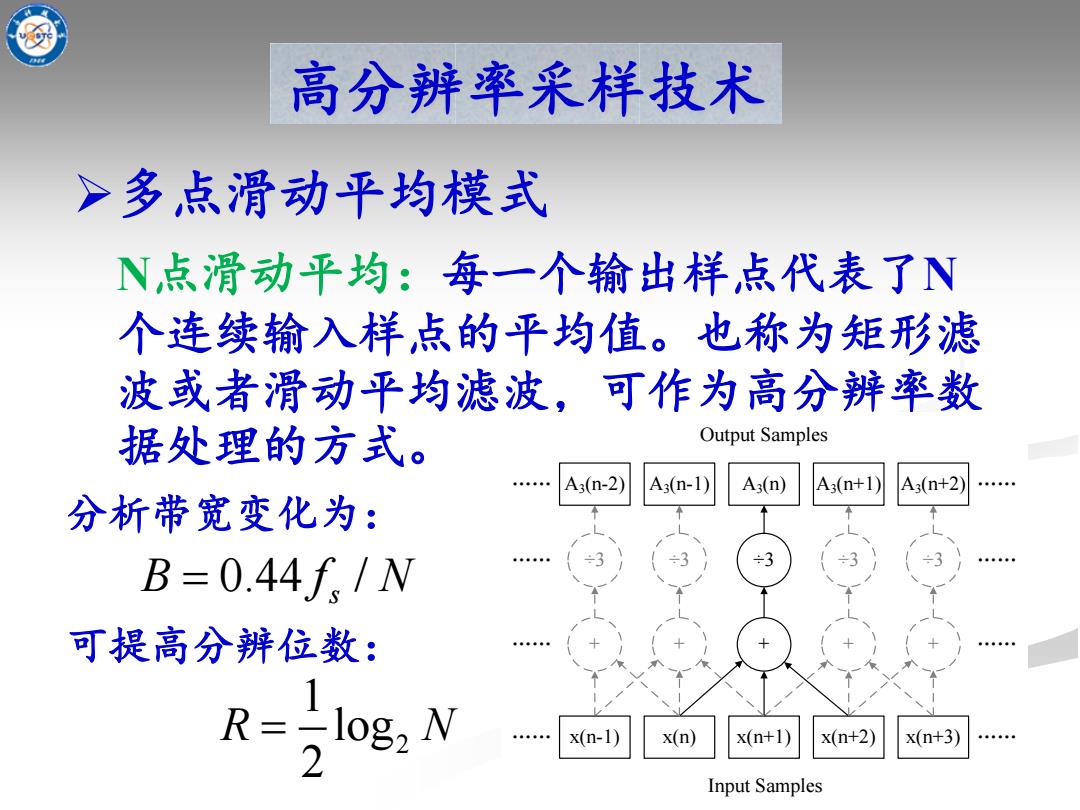

高分辨率采样技术 >多点滑动平均模式 N点滑动平均：每一个输出样，点代表了N 个连续输入样点的平均值。也称为矩形滤 波或者滑动平均滤波，可作为高分辨率数 据处理的方式。 Output Samples A3(n-2) A3(n-1) A3(n) A3(n+1) A3(n+2) 分析带宽变化为： B=0.44f、/W ÷3 可提高分辨位数： R=-10g2 N x(n-1) x(n) x(n+1) xn+2) x(n+3) 2 Input Samples
第10页 高分辨率采样技术 多点滑动平均模式 N点滑动平均：每一个输出样点代表了N 个连续输入样点的平均值。也称为矩形滤 波或者滑动平均滤波，可作为高分辨率数 据处理的方式。 A3(n-2) A3(n-1) A3(n) A3(n+1) A3(n+2) ÷3 + ÷3 + ÷3 + ÷3 + ÷3 + Output Samples …… Input Samples …… …… x(n-1) x(n) x(n+1) x(n+2) x(n+3) …… …… …… …… 可提高分辨位数： …… 2 1 log 2 R N 0.44 / B f N s 分析带宽变化为：
