BC段（线性区）：当0.6V≤U<1.3V时，0.7V≤U2<1.4V, V2开始导通，Vs尚未导通。此时V处于放大状态，其集电极 电压U2随着U的增加而下降，并通过V3、V4射极跟随器使输 出电压Uo也下降，下降斜率近似等于-R2R3。 CD段（转折区）：1.3V≤U<1.4V,当U略大于1.3V时，V开 始导通，此时V2发射极到地的等效电阻为R3∥Res,比V截止 时的R小得多，因而V放大倍数增加，近似为-R2/R3∥Re5), 因此U2迅速下降，输出电压Uo也迅速下降，最后V3、V4截止， Vs进入饱和状态。 DE段（饱和区）：当U≥1.4V时，随着U增加V进入倒置工 作状态，V3导通，V截止，V2、V饱和，因而输出低电平 Uo-0.3V。G

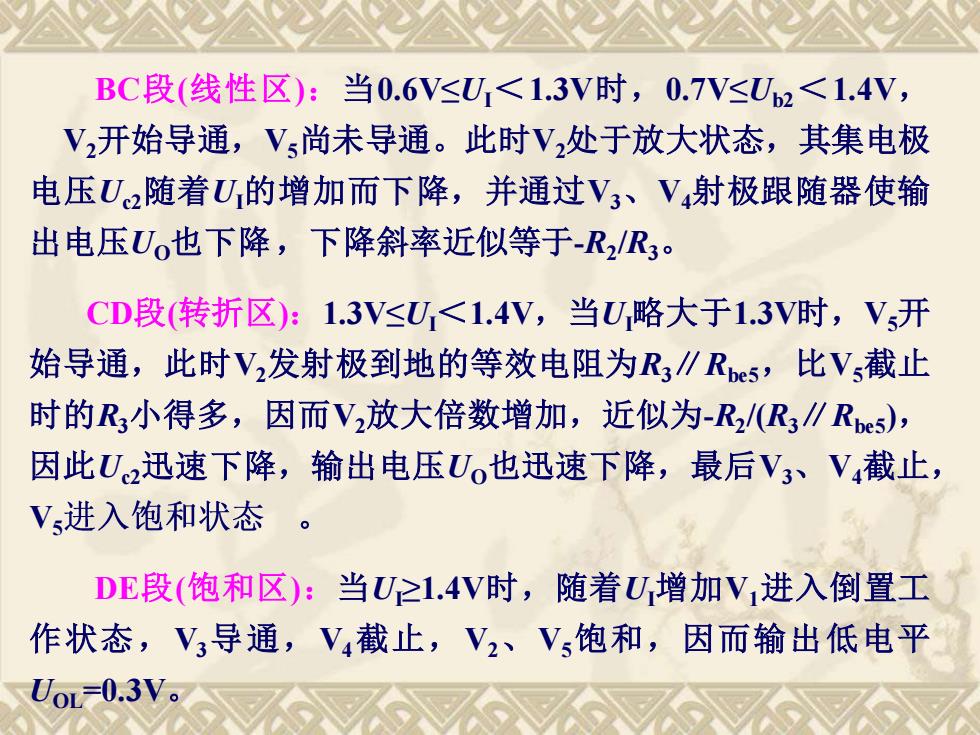

BC段(线性区)：当0.6V≤UI＜1.3V时，0.7V≤Ub2＜1.4V， V2开始导通，V5尚未导通。此时V2处于放大状态，其集电极 电压Uc2随着UI的增加而下降，并通过V3、V4射极跟随器使输 出电压UO也下降，下降斜率近似等于-R2 /R3。 CD段(转折区)：1.3V≤UI＜1.4V，当UI略大于1.3V时，V5开 始导通，此时V2发射极到地的等效电阻为R3∥Rbe5，比V5截止 时的R3小得多，因而V2放大倍数增加，近似为-R2 /(R3∥Rbe5 )， 因此Uc2迅速下降，输出电压UO也迅速下降，最后V3、V4截止， V5 。 DE段(饱和区)：当UI≥1.4V时，随着UI增加V1进入倒置工 作状态，V3导通，V4截止，V2、V5饱和，因而输出低电平 UOL=0.3V
从电压传输特性可以得出以下几个重要参数： ①输出高电平Uou和输出低电平UoL。 电压传输特性的截止区的输出电压Uou=3.6V,饱和区 的输出电压UoL=0.3V。一般产品规定Uo≥2.4V、UoL< 0.4V时即为合格。 ②阈值电压UT。 阈值电压也称门槛电压。电压传输特性上转折区中点所 对应的输入电压U≈1.3或1.4V,可以将U看成与非门导通 输出低电平)和截止（输出高电平）的分界线

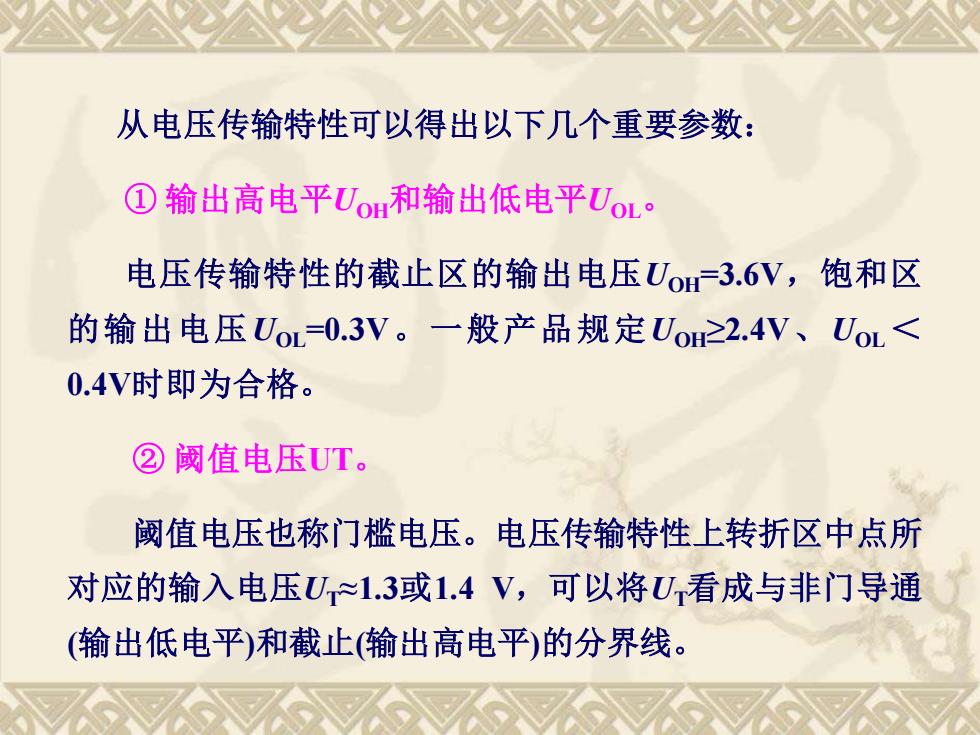

从电压传输特性可以得出以下几个重要参数： ① 输出高电平UOH和输出低电平UOL。 电压传输特性的截止区的输出电压UOH=3.6V，饱和区 的输出电压UOL=0.3V。一般产品规定UOH≥2.4V、UOL＜ 0.4V时即为合格。 ② 阈值电压UT。 阈值电压也称门槛电压。电压传输特性上转折区中点所 对应的输入电压UT≈1.3或1.4 V，可以将UT看成与非门导通 (输出低电平)和截止(输出高电平)的分界线
③开门电平UON和关门电平UOFF。 开门电平Uo是保证输出电平达到额定低电平(0.3V) 时，所允许输入高电平的最低值，即只有当U>Uo时， 输出才为低电平。通常Uo=1.4V,一般产品规定 Uo≤1.8V。 关门电平UoF是保证输出电平为额定高电平(2.7V左右) 时，允许输入低电平的最大值，即只有当UUoF时，输 出才是高电平。通常Uor≈1V,一般产品要求Uor≥0.8V

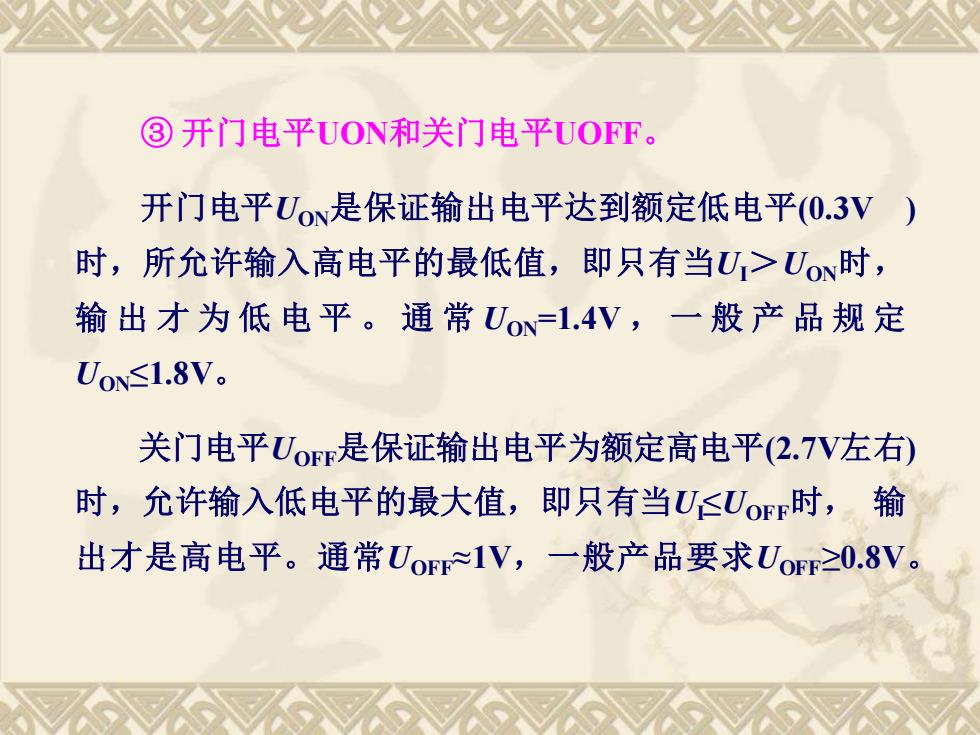

③ 开门电平UON和关门电平UOFF。 开门电平UON是保证输出电平达到额定低电平(0.3V ) 时，所允许输入高电平的最低值，即只有当UI＞UON时， 输 出 才 为 低 电 平 。 通 常 UON=1.4V ， 一 般 产 品 规 定 UON≤1.8V。 关门电平UOFF是保证输出电平为额定高电平(2.7V左右) 时，允许输入低电平的最大值，即只有当UI≤UOFF时， 输 出才是高电平。通常UOFF≈1V，一般产品要求UOFF≥0.8V
④噪声容限UNL、UNH。 实际应用中，由于外界干扰、电源波动等原因，可能使 输入电平U偏离规定值。为了保证电路可靠工作，应对干扰 的幅度有一定限制，称为噪声容限。 低电平噪声容限是指在保证输出高电平的前提下，允许 叠加在输入低电平上的最大噪声电压（正向干扰），用U表 示：UL=UoF-Um 若Uor=0.8V,U=0.3V,则U=0.5V。 高电平噪声容限是指在保证输出低电平的前提下，允许 叠加在输入高电平上的最大噪声电压（负向干扰），用U表 示： UNH =UIH -UON 若Uo=1.8V,Um3V,则Um1.2V

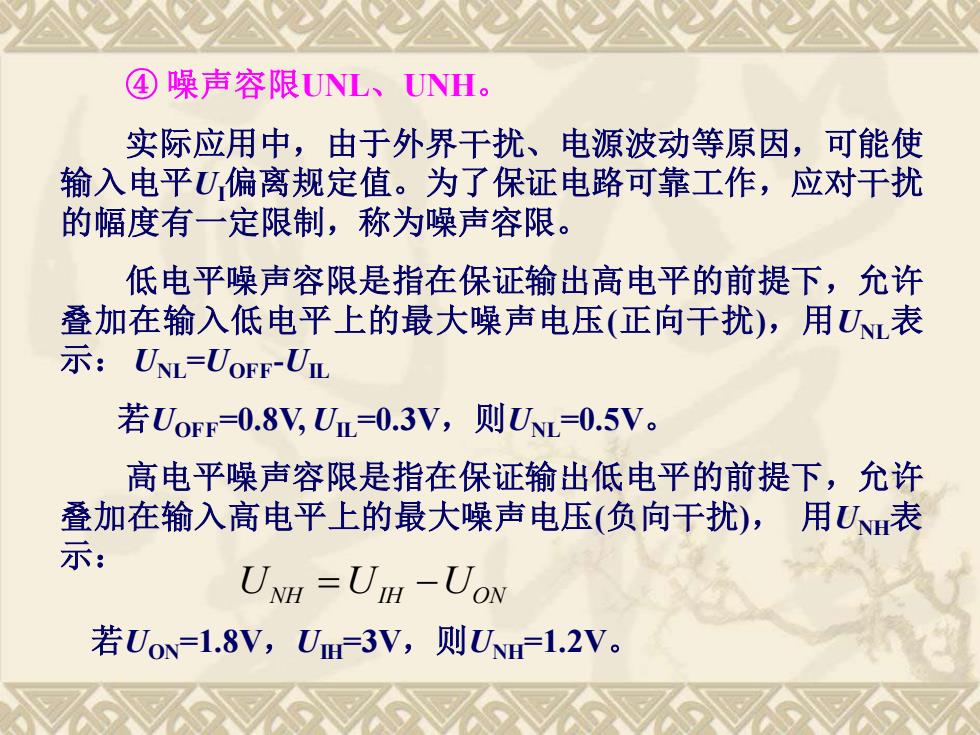

④ 噪声容限UNL、UNH。 实际应用中，由于外界干扰、电源波动等原因，可能使 输入电平UI偏离规定值。为了保证电路可靠工作，应对干扰 的幅度有一定限制，称为噪声容限。 低电平噪声容限是指在保证输出高电平的前提下，允许 叠加在输入低电平上的最大噪声电压(正向干扰)，用UNL表 示： UNL =UOFF-UIL 若UOFF=0.8V, UIL =0.3V，则UNL =0.5V。 高电平噪声容限是指在保证输出低电平的前提下，允许 叠加在输入高电平上的最大噪声电压(负向干扰)， 用UNH表 示： UNH =UIH −UON 若UON=1.8V，UIH=3V，则UNH=1.2V
2.输入特性 输入特性是指输入电流与输入电压之间的关系曲线， 即I后fu的函数关系。典型的输入特性如图所示。 I(mA) 0.6 .3f6v M

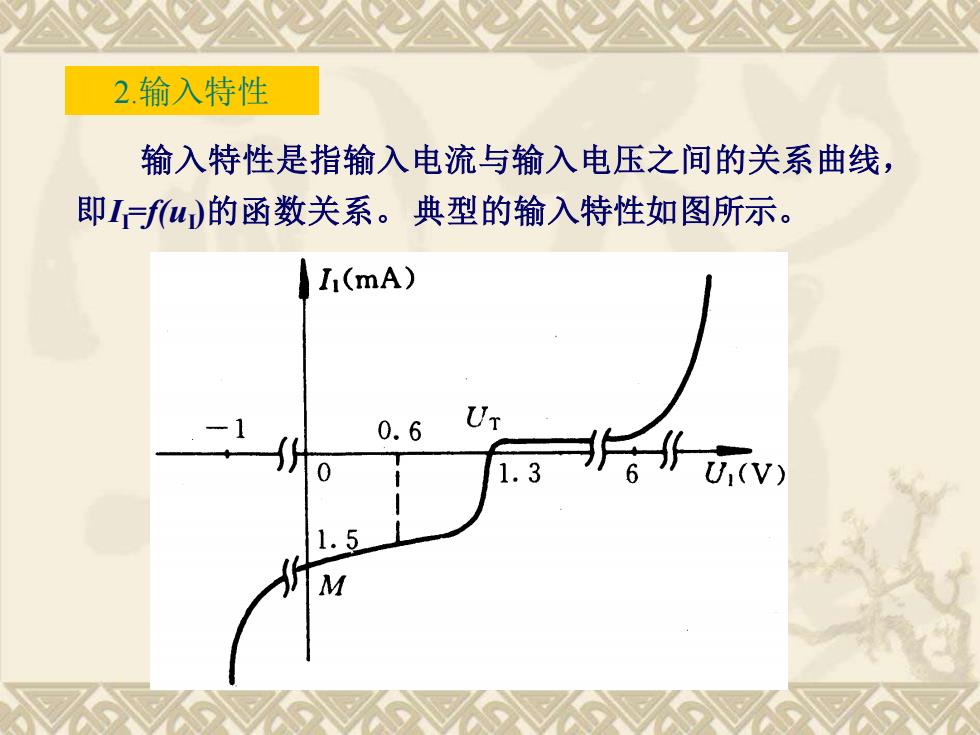

输入特性是指输入电流与输入电压之间的关系曲线， 即II =f(uI )的函数关系。典型的输入特性如图所示。 2.输入特性
