+Vcc(+5V) 3k2 750 1002 2.1V 3.6V 4o 03 3.6V Bo Q.7V 3602 3k2 0.7VQ 0.3V ②输入信号全为1：如uA=uB=3.6V 则uB1=2.1V,T2、T5导通，T3、T4截止 输出端的电位为：uY=UCES=0.3V 输出Y为低电平
A T4 B R1 3kΩ T T3 2 T1 Y R4 100Ω +VCC(+5V) T5 R2 750Ω R3 360Ω R5 3kΩ 0.7V 0.7V + + - - + - 0.3V + - 0.3V 3.6V 3.6V ②输入信号全为1：如uA=uB=3.6V 2.1V 则uB1=2.1V，T2、T5导通，T3、T4截止 输出端的电位为：uY=UCES＝0.3V 输出Y为低电平

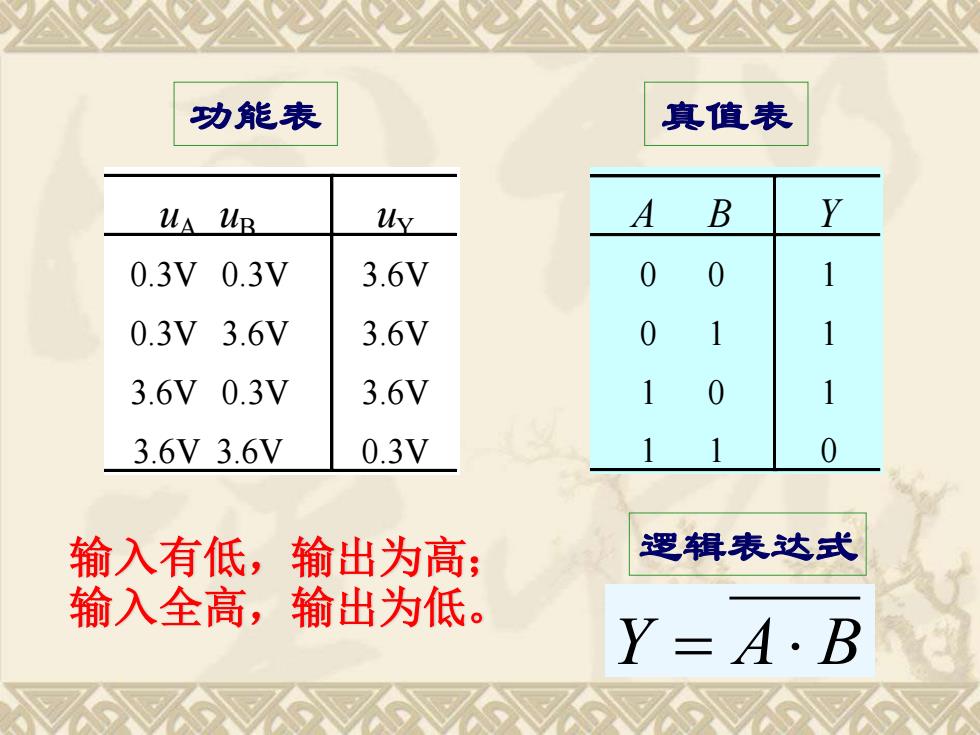

功能表 真值表 UA UB Y A B 0.3V 0.3V 3.6V 0 0.3V3.6V 3.6V 3.6V0.3V 3.6V 3.6V3.6V 0.3V 输入有低， 输出为高； 逻辑表达式 输入全高，输出为低。 Y=A·B
Y = A B uA uB uY 0.3V 0.3V 0.3V 3.6V 3.6V 0.3V 3.6V 3.6V 3.6V 3.6V 3.6V 0.3V A B Y 0 0 0 1 1 0 1 1 1 1 1 0 功能表 真值表 输入有低，输出为高； 逻辑表达式 输入全高，输出为低
Vcc 3A 3B 3Y 4A 4B 4Y Vcc 24 2B NC 2C 2D 2Y 9 9 141312111098 141312111098 74LS00 74LS20 23 4 56 7 123 4 567 14 1B 1Y 2A 2B 2Y GND IA IB NC IC ID IY GND 74LS00的引脚排列图 74LS20的引脚排列图 74LS00内含4个2输入与非门，74LS20内含2个4输入与非门
74LS00 的引脚排列图 VCC 3A 3B 3Y 4A 4B 4Y 1A 1B 1Y 2A 2B 2Y GND 14 13 12 11 10 9 8 74LS20 1 2 3 4 5 6 7 VCC 2A 2B NC 2C 2D 2Y 1A 1B NC 1C 1D 1Y GND 74LS20 的引脚排列图 14 13 12 11 10 9 8 74LS00 1 2 3 4 5 6 7 74LS00内含4个2输入与非门，74LS20内含2个4输入与非门
TTL与非门的特性与参数 L.电压传输特性 电压传输特性是指输出电压跟随输入电压变化的关系 曲线，即Uo=fu)函数关系，它可以用下图所示的曲线表 示。由图可见，曲线大致分为四段： AB段（截止区）：当U≤0.6V时，V工作在深饱和状态， Uces1<0.1V,Ube2<0.7V,故Vz、V截止，V3、V4均导通， 输出高电平Uou=3.6V
二、 TTL与非门的特性与参数 1. 电压传输特性 电压传输特性是指输出电压跟随输入电压变化的关系 曲线，即UO=f(uI )函数关系，它可以用下图所示的曲线表 示。由图可见， AB段(截止区)：当UI≤0.6V时，V1工作在深饱和状态， Uces1＜0.1V，Ube2＜0.7V，故V2、 V5截止，V3、V4均导通， 输出高电平UOH=3.6V
v.(v) UoH A B 2.7 E 0.3 UoL U(V) UOFFUTUON
A UOH B C D E UOL UI (V) UO (V) 0 .3 2 .7 UOFFUT UON
