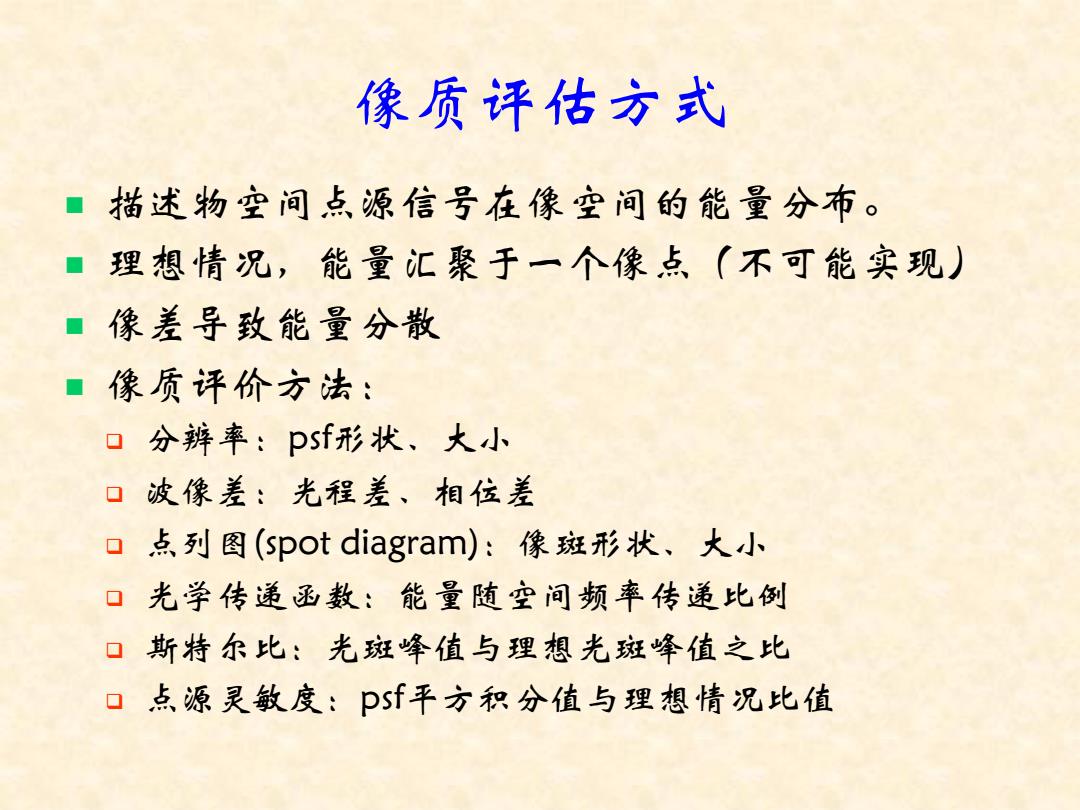

像质评估方式 ■描述物空间点源信号在像空间的能量分布。 ■理想情况，能量汇聚于一个像点（不可能实现） ■像差导致能量分散 ■像质评价方法： 口分辨率：Psf形状、大小、 口波像差：光程差、相位差 ▣点列图(spot diagram):像斑形状、大小 口光学传递函数：能量随空间频率传递比例 口斯特尔比：光斑峰值与理想光斑峰值之比 ▣点源灵敏度：Psf平方积分值与理想情况比值
像质评估方式 n 描述物空间点源信号在像空间的能量分布。 n 理想情况，能量汇聚于一个像点（不可能实现） n 像差导致能量分散 n 像质评价方法： q 分辨率：psf形状、大小 q 波像差：光程差、相位差 q 点列图(spot diagram)：像斑形状、大小 q 光学传递函数：能量随空间频率传递比例 q 斯特尔比：光斑峰值与理想光斑峰值之比 q 点源灵敏度：psf平方积分值与理想情况比值

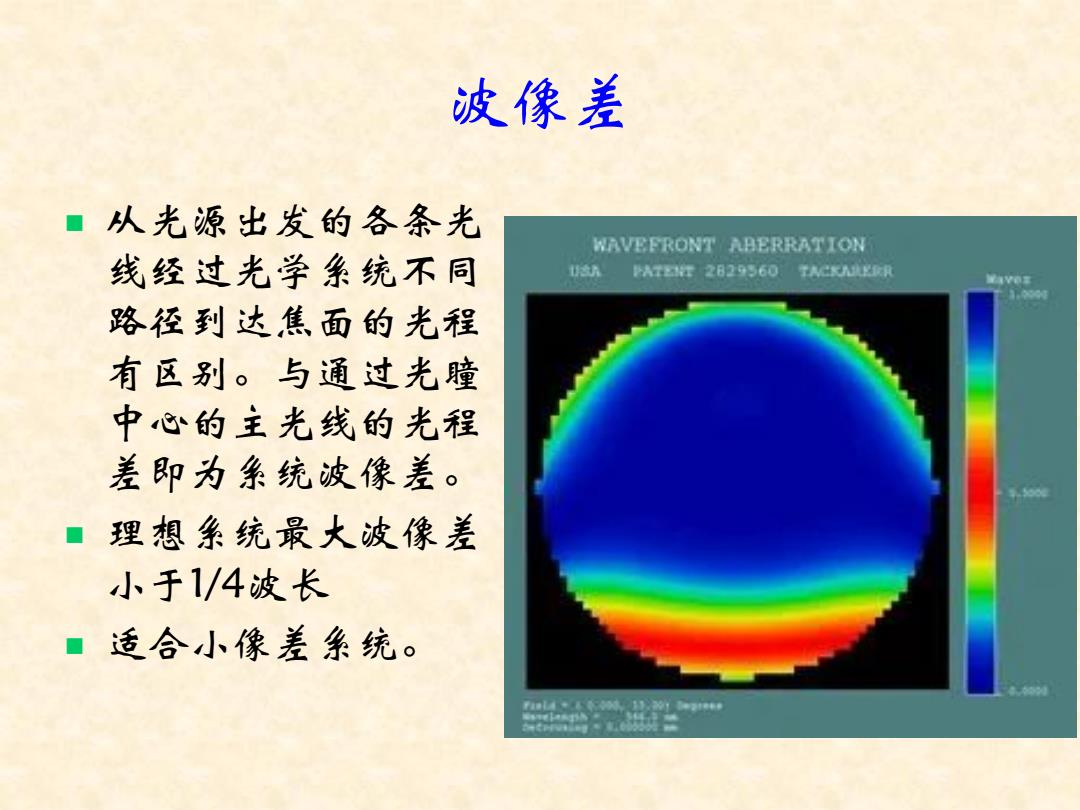

波像差 ■从光源出发的各条光 WAVEFRONT ABERRATION 线经过光学系统不同 PAT性2B2956 KAKR ￥VeE 路径到达焦面的光程 有区别。与通过光瞳 中心的主光线的光程 差即为系统波像差。 ■ 理想系统最大波像差 小于1/4波长 ■适合小像差系统
波像差 n 从光源出发的各条光 线经过光学系统不同 路径到达焦面的光程 有区别。与通过光瞳 中心的主光线的光程 差即为系统波像差。 n 理想系统最大波像差 小于1/4波长 n 适合小像差系统

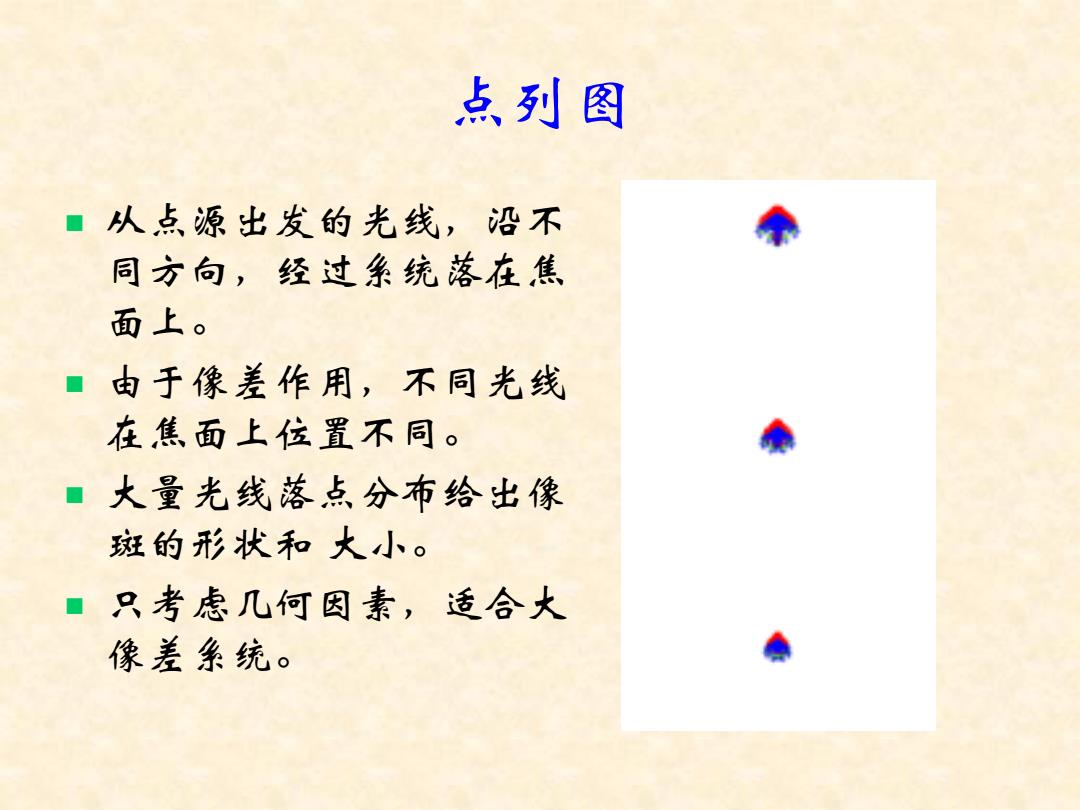

点列图 ■从点源出发的光线，沿不 同方向，经过系统落在焦 面上。 ■ 由于像差作用，不同光线 在焦面上位置不同。 ■大量光线落点分布给出像 斑的形状和大小。 ■只考虑几何因素，适合大 像差糸统
点列图 n 从点源出发的光线，沿不 同方向，经过系统落在焦 面上。 n 由于像差作用，不同光线 在焦面上位置不同。 n 大量光线落点分布给出像 斑的形状和 大小。 n 只考虑几何因素，适合大 像差系统

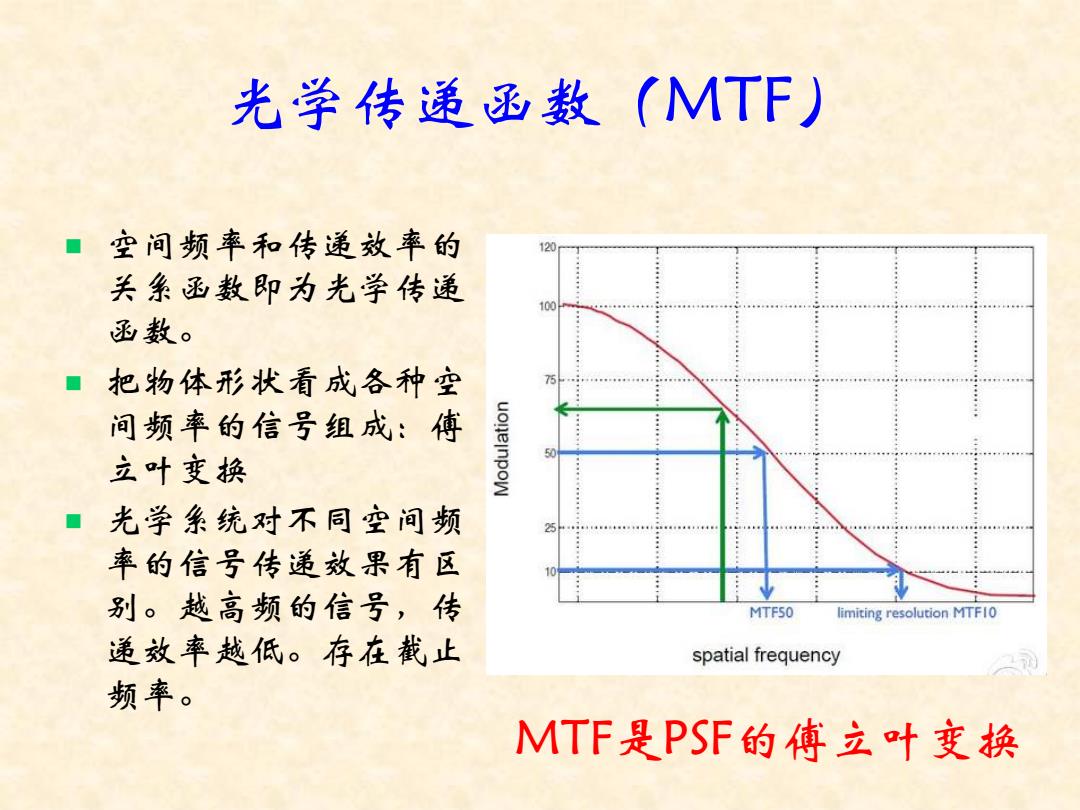

光学传递函数(MTF) ■ 空间频率和传递效率的 关系函数即为光学传递 100 函数。 ■ 把物体形状看成各种空 间频率的信号组成：傅 立叶变换 ■ 光学系统对不同空间频 率的信号传递效果有区 别。越高频的信号，传 MTF5O limiting resolution MTFI0 递效率越低。存在截止 spatial frequency 频率。 MTF是PSF的傅立叶变换
光学传递函数（MTF） n 空间频率和传递效率的 关系函数即为光学传递 函数。 n 把物体形状看成各种空 间频率的信号组成：傅 立叶变换 n 光学系统对不同空间频 率的信号传递效果有区 别。越高频的信号，传 递效率越低。存在截止 频率。 MTF是PSF的傅立叶变换
斯特尔比(Strehl Ratio) ■像差越大，归一化像斑越弥散，中心峰值越低。 ■实际像斑中心峰值与理想光斑中心峰值比值 Aplanatic Optical System Optical System with Aberration
斯特尔比(Strehl Ratio) n 像差越大，归一化像斑越弥散，中心峰值越低。 n 实际像斑中心峰值与理想光斑中心峰值比值
