THE ELECTROMAGNETIC SPECTRUM Wavelength 102102101110110210310410310610710810910101011012 (in meters) longer shorter Size of a This Poriod wavelength Bacteru Vrus Protein Water Molecule House Common name of wave RADIO WAVES INFRARED LTRAVIOLE日 "HA了XA丽 MICROWAVES 50TX的 CAMMA RAYS Sources HMBdio Microwae Radinactve O.en Light Bub The AlS Frequency Bado Mochines (waves per second) 1010210310210010110210310141015106107108,10191020 Energy of higher one photon (electron volts) 1091081021010310103103101110310210310410310
物理与光电工程学院电波传播研究所 西安电子科技大学 电波传播概论 3 什么是电波？ 电波又称无线电波，指频率从几十赫兹（甚至更低）到3000 千兆赫兹左右（波长从几十兆米到0.1毫米左右）频谱范围内 的电磁波。 什么是无线电波传播？ 发射天线或自然辐射源所辐射的无线电波，通过自然条件下 的媒质到达接收天线的过程
电波传播撕论 Xidian University 无线电波谱 频段 波段 频率 波长 极低频ELF) 极长波 <30Hz >104km 超低频(SLF) 超长波 30—300Hz 104.103km 特低频ULF) 特长波 300-3000Hz 103.102km 甚低频(VLF) 甚长波 3—30KHz 102.10km 低频LF) 长波 30—300KHz 104.103m 中频MF) 中波 0.3-3MHz 103.102m 高频HF) 短波 3—30MHz 102.10m 甚高频(VHF) 超短波 30-300M1Hz 10-1m 特高频(UHF) 分米波 0.3-3GHz 1-0.1m 超高频(SHF) 厘米波 3-30GHz 10-1cm 极高频(EHF) 毫米波 30-300GHz 10-1mm 超极高频 亚毫米波 300—3000GHz 1-0.1mm 物理与光电工程学院电波传播研究所 西安电手科技大学
物理与光电工程学院电波传播研究所 西安电子科技大学 电波传播概论 4 超极高频 亚毫米波 300—3000GHz 1-0.1mm 极高频(EHF) 毫米波 30—300GHz 10-1mm 超高频(SHF) 厘米波 3—30GHz 10-1cm 特高频(UHF) 分米波 0.3—3GHz 1-0.1m 甚高频(VHF) 超短波 30—300MHz 10-1m 102 高频(HF) 短波 3—30MHz -10m 103 -10 中频(MF) 中波 0.3—3MHz 2m 104 -10 低频(LF) 长波 30—300KHz 3m 102 甚低频(VLF) 甚长波 3—30KHz -10km 103 -102 特低频(ULF) 特长波 300—3000Hz km 104 -103 超低频(SLF) 超长波 30—300Hz k m >104 极低频(ELF) 极长波 <30Hz km 频段 波段 频率 波长 无线电波谱
电波传播概论 Xidian University 常用微波波段划分 波段名称 频率范围(GH2 波段名称 频率范围(GHz UHF 0.31.12 Ka 26.5—40 L 1.12-1.7 Q 33—50 LS 1.7—2.6 U 40—60 S 2.6-3.95 M 50—75 C 3.95—5.85 E 60—90 XC 5.858.2 F 90-140 X 8.212.4 G 140-220 Ku 12.418 R 220—325 K 18—26.5 物理与光电工程学院电波传播研究所 西安电子科技大学
物理与光电工程学院电波传播研究所 西安电子科技大学 电波传播概论 5 常用微波波段划分 K 18——26.5 Ku 12.4——18 R 220——325 X 8.2——12.4 G 140——220 XC 5.85——8.2 F 90——140 C 3.95——5.85 E 60——90 S 2.6——3.95 M 50——75 LS 1.7——2.6 U 40——60 L 1.12——1.7 Q 33——50 UHF 0.3——1.12 Ka 26.5——40 波段名称 频率范围(GHz) 波段名称 频率范围(GHz)

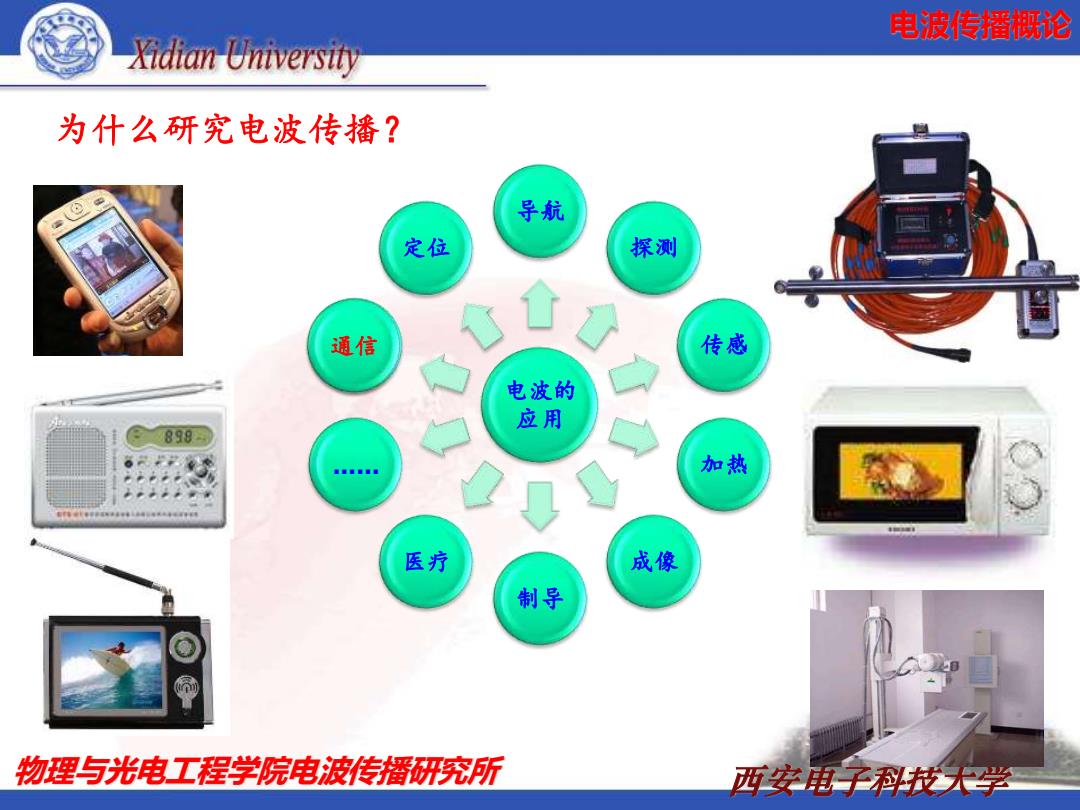

电波传播概论 Xidian University 为什么研究电波传播？ 导航 定位 探测 通信 传感 电波的 应用 898 加热 医疗 成像 制导 物理与光电工程学院电波传播研究所 西安电子科技天学
物理与光电工程学院电波传播研究所 西安电子科技大学 电波传播概论 电波的 应用 导航 探测 传感 加热 成像 制导 医疗 …… 通信 定位 为什么研究电波传播？
电波传播概论 Xidian University 信息源… 发送设备…传输媒介…接收设备收信者 “原始”阶没 通过语言人力、马九、烽火台等原始 通信手段传递信息。 涂苦贷以头透皆皆屨段美姜信总保码 接收犬线 “印刷”阶段以印刷发明为标志开始的通信阶段。 “电气”阶段以电报、电话和广播的发明开始的阶段。 克服距离上的障碍，迅速而准确地传递信息一通信的任务！ 电磁波是人类将信息实时地传送到远处的主要手段之一。 UDXTHPHJRHIH 阶 段 理的通信阶段 物理与光电工程学院电波传播研究所 西安电子科技大学
物理与光电工程学院电波传播研究所 西安电子科技大学 电波传播概论 7 信息源 发送设备 传输媒介 接收设备 收信者 “原始” 阶段 通过语言、人力、马力、烽火台等原始 通信手段传递信息。 “书信” 阶段 通过书信、邮政等手段传递信息。 “印刷” 阶段 以印刷发明为标志开始的通信阶段。 “电气” 阶段 以电报、电话和广播的发明开始的阶段。 “信息时代” 阶 段 对语言、数据、图像、文本等多种类信 息实现高效快速准确的传递、储存和处 理的通信阶段 “编码” “发射天线”“信号”传递“接收天线” “解码” 克服距离上的障碍，迅速而准确地传递信息——通信的任务！ 电磁波是人类将信息实时地传送到远处的主要手段之一
