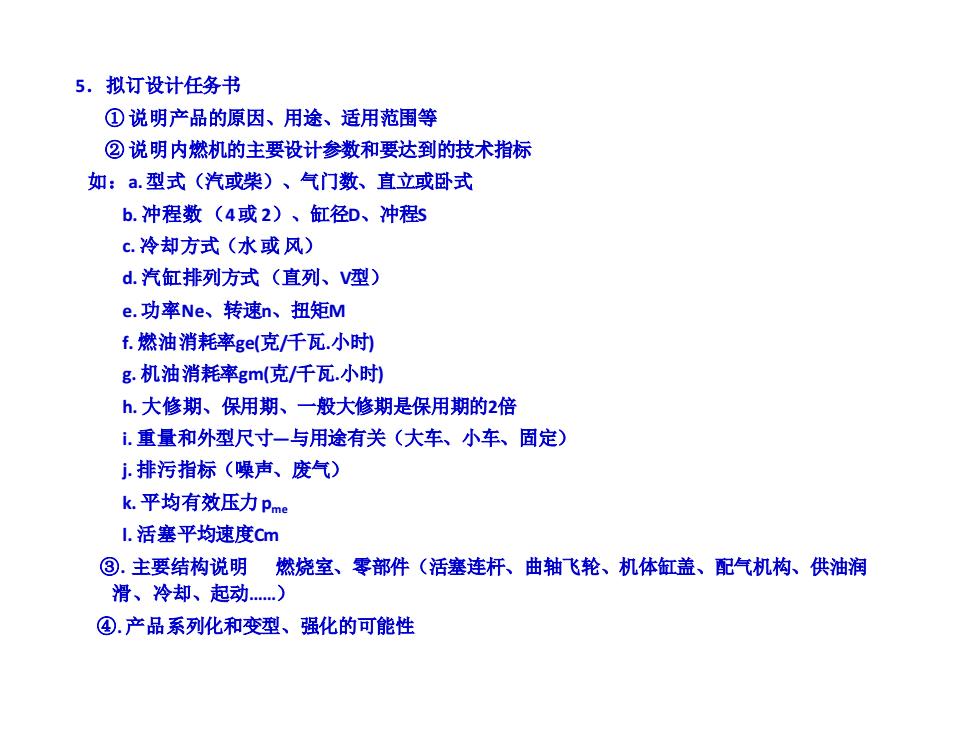

5.拟订设计任务书 ①说明产品的原因、用途、适用范围等 ②说明内燃机的主要设计参数和要达到的技术指标 如：a.型式（汽或柴)、气门数、直立或卧式 b.冲程数(4或2)、缸径D、冲程s c.冷却方式（水或风） d.汽缸排列方式（直列、型) e.功率Ne、转速n、扭矩M f.然油消耗率ge(克/千瓦.小时) g.机油消耗率gm(克/千瓦.小时) h.大修期、保用期、一般大修期是保用期的2倍 1.重量和外型尺寸一与用途有关（大车、小车、固定) j.排污指标（噪声、废气） k.平均有效压力Pm 1.活塞平均速度cm ③.主要结构说明燃烧室、零部件（活塞连杆、曲轴飞轮、机体缸盖、配气机构、供油润 滑、冷却、起动.) ④.产品系列化和变型、强化的可能性
5．拟订设计任务书 ① 说明产品的原因、用途、适用范围等 ② 说明内燃机的主要设计参数和要达到的技术指标 如：a.型式（汽或柴）、气门数、直立或卧式 b. 冲程数（4或 2）、缸径D、冲程S c. 冷却方式（水或 风） d. 汽缸排列方式（直列、V型） e.功率Ne、转速n、扭矩M f. 燃油消耗率ge(克/千瓦.小时) g. 机油消耗率gm(克/千瓦.小时) h. 大修期、保用期、一般大修期是保用期的2倍 i. 重量和外型尺寸—与用途有关（大车、小车、固定） j. 排污指标（噪声、废气） k. 平均有效压力pme l. 活塞平均速度Cm ③. 主要结构说明 燃烧室、零部件（活塞连杆、曲轴飞轮、机体缸盖、配气机构、供油润 滑、冷却、起动.） ④.产品系列化和变型、强化的可能性

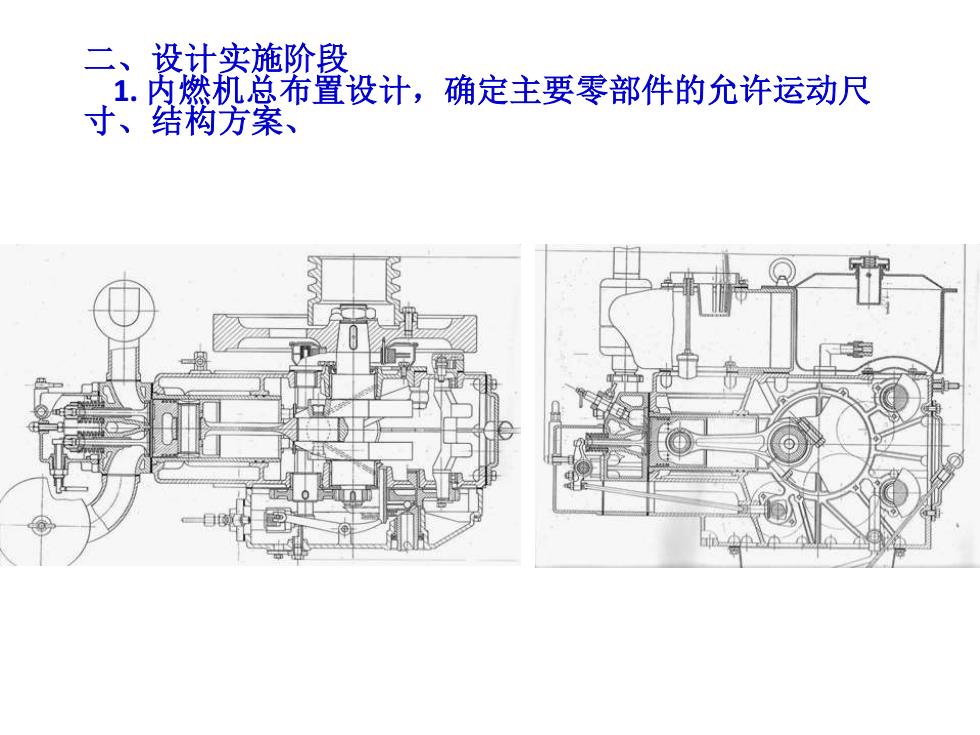

二、设计实施阶段 1.内燃机总布置设计，确定主要零部件的允许运动尺 寸、结构方案
二、设计实施阶段 1. 内燃机总布置设计，确定主要零部件的允许运动尺 寸、结构方案

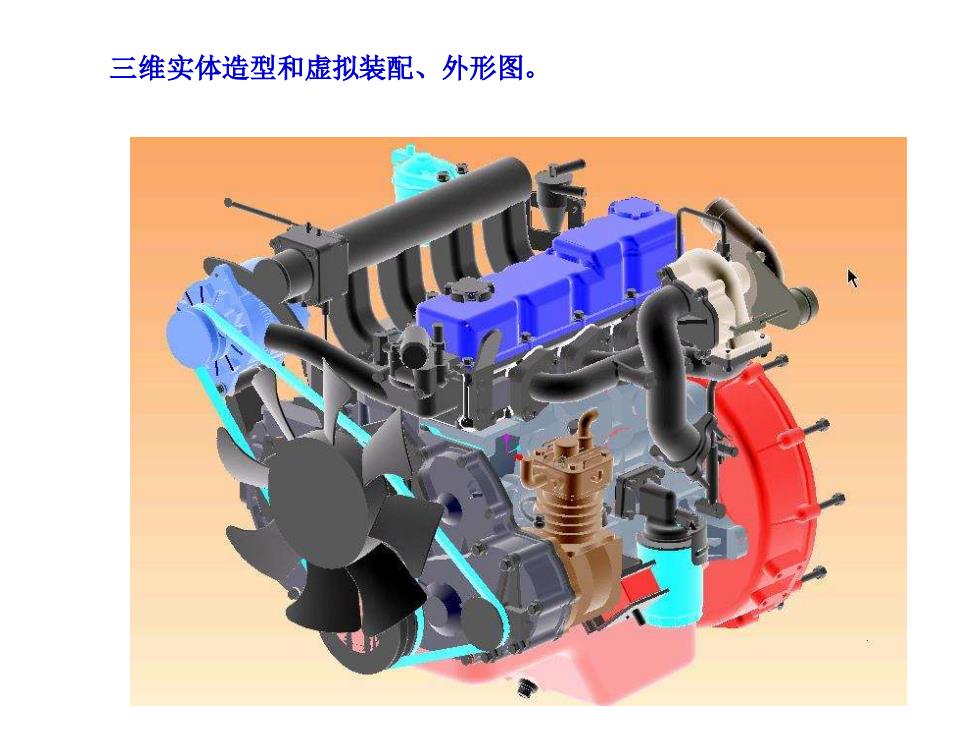

三维实体造型和虚拟装配、外形图
三维实体造型和虚拟装配、外形图

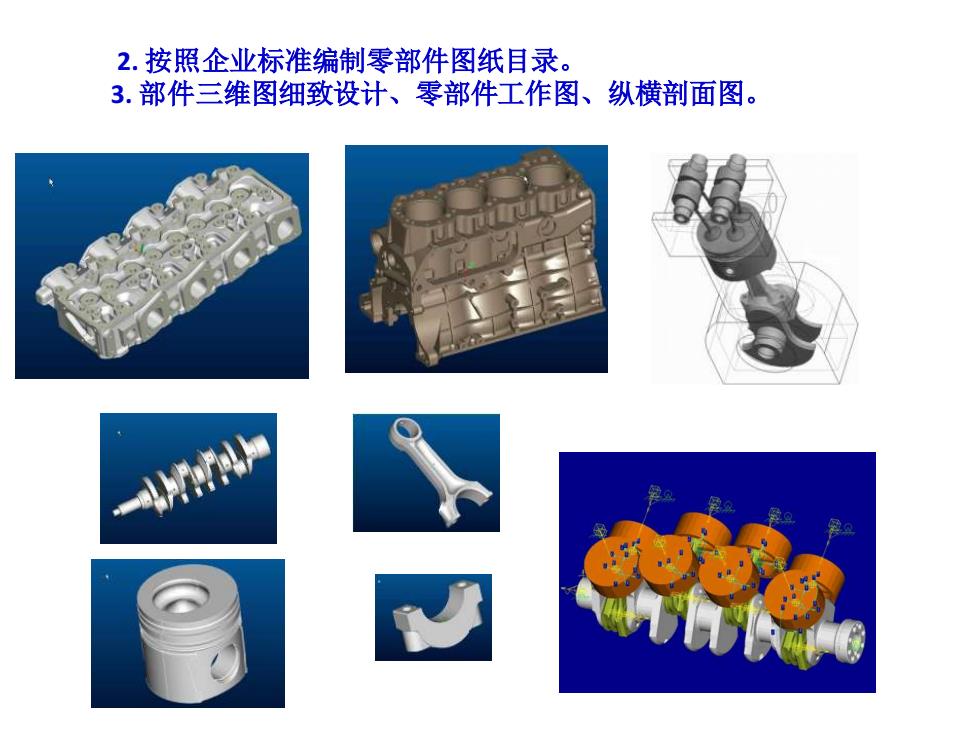

2.按照企业标准编制零部件图纸目录。 3.部件三维图细致设计、零部件工作图、纵横剖面图。 -
2. 按照企业标准编制零部件图纸目录。 3. 部件三维图细致设计、零部件工作图、纵横剖面图

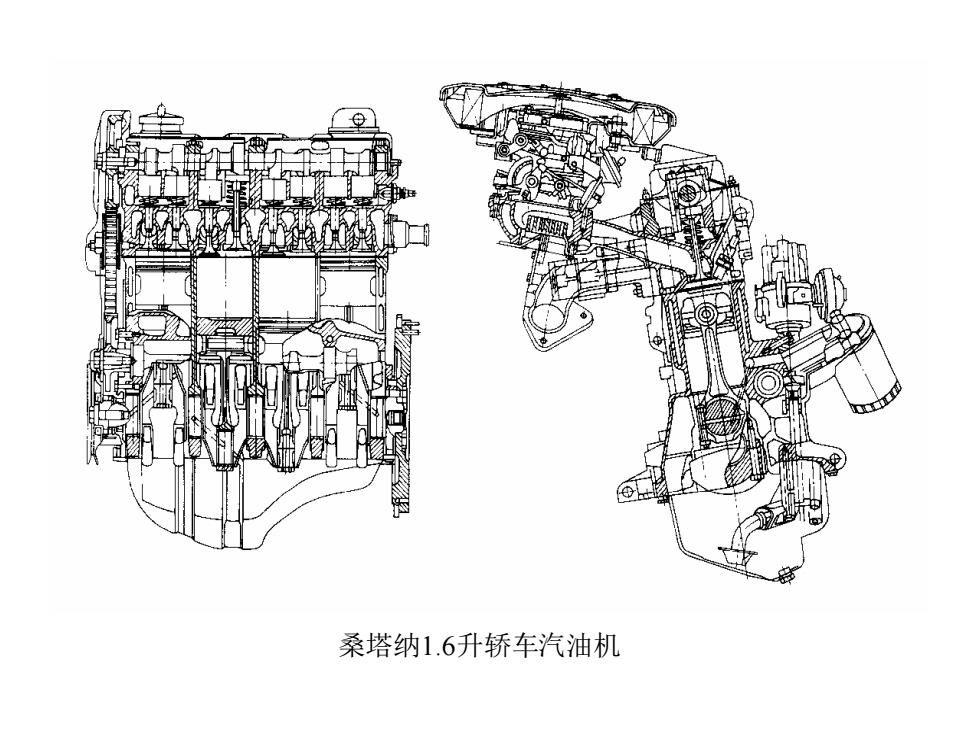

桑塔纳1.6升轿车汽油机
桑塔纳1.6升轿车汽油机
