6.2电液比例控制基本回路 6.2.2电液比例流量控制 电液比例速度调节三种方式： 1)比例节流调速 2)比例容积调速 正☒ 3)比例容积节流调速 (a 图6.7比例节流阀调速回路简图 (a)进口节流问路：(b)带压力补偿的问路 第6章电液伺服控制系统 11
第6章 电液伺服控制系统 11 6.2 电液比例控制基本回路 6.2.2 电液比例流量控制 电液比例速度调节三种方式： 1）比例节流调速 2）比例容积调速 3）比例容积节流调速

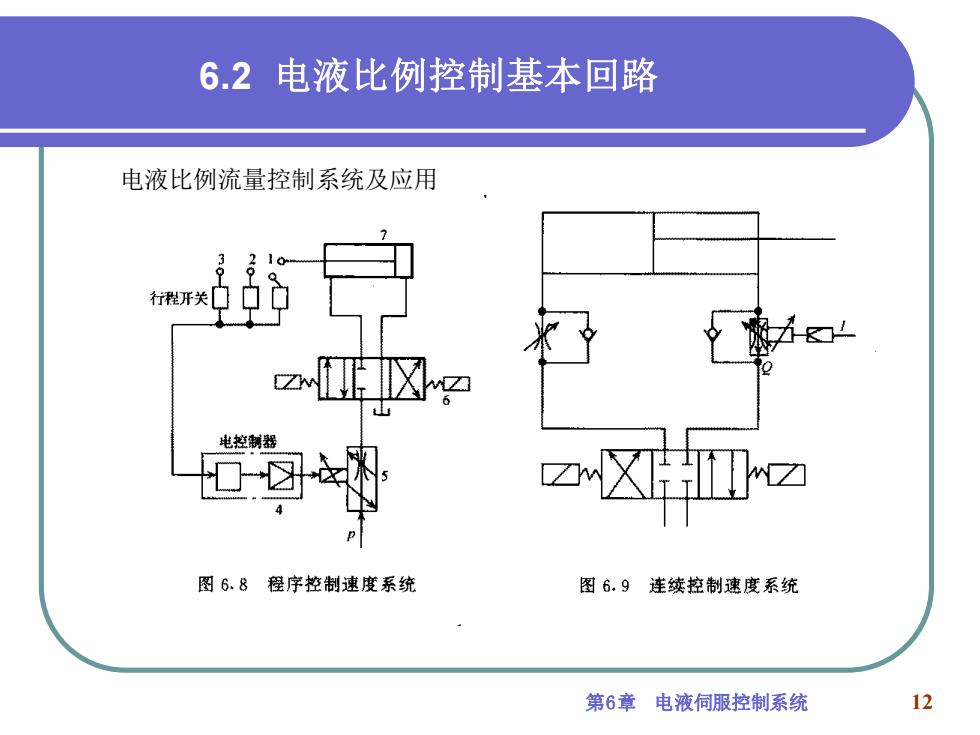

6.2电液比例控制基本回路 电液比例流量控制系统及应用 的 o正区z 电控制器 的 X 图6.8程序控制速度系统 图6,9连续控制速度系统 第6章电液伺服控制系统 12
第6章 电液伺服控制系统 12 6.2 电液比例控制基本回路 电液比例流量控制系统及应用
