心第六节 正弦波振荡器的电路组成 基本电路组成： (1)放大电路：保证放大信号，并向电路提供能量。 (2)反馈网络：引入正反馈，使之满足相位和幅度平衡条件。 3)选频网络：选择某一频率，满足起振条件，保证输出为单一 频率的正弦波信号。 (4)稳幅措施的电路：保证正弦波振荡器输出具有稳定幅度的正 弦波信号

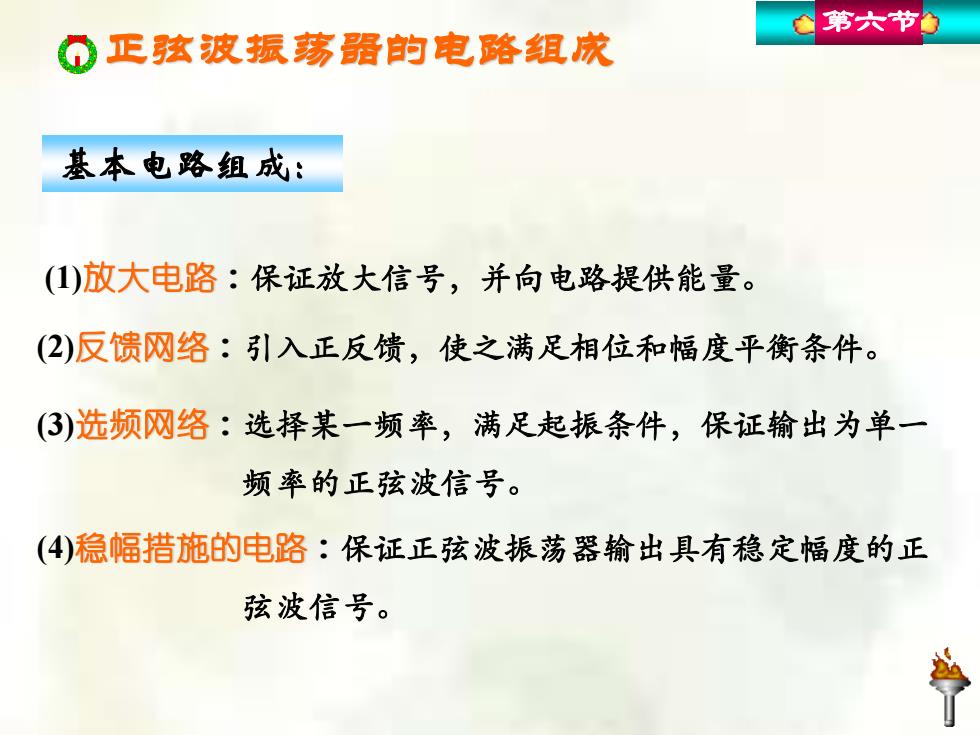

正弦波振荡器的电路组成 基本电路组成： (1)放大电路：保证放大信号，并向电路提供能量。 (2)反馈网络：引入正反馈，使之满足相位和幅度平衡条件。 (3)选频网络：选择某一频率，满足起振条件，保证输出为单一 频率的正弦波信号。 (4)稳幅措施的电路：保证正弦波振荡器输出具有稳定幅度的正 弦波信号。 第六节

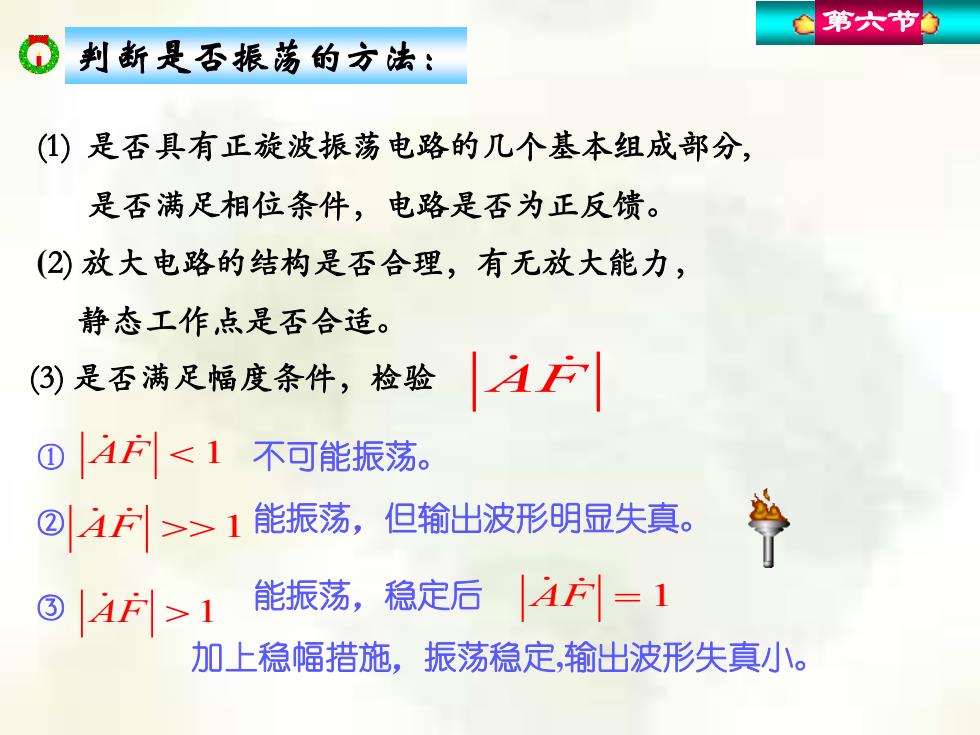

第六节 判断是否振荡的方法： (1)是否具有正旋波振荡电路的几个基本组成部分， 是否满足相位条件，电路是否为正反馈。 (②)放大电路的结构是否合理，有无放大能力， 静态工作点是否合适。 (3)是否满足幅度条件，检验 4 ①AF<1不可能振荡。 @4F>1能振荡，但输出波形明显失真。 ®A>1能振荡，稳定后A=1 加上稳幅措施，振荡稳定，输出波形失真小
判断是否振荡的方法： (1) 是否具有正旋波振荡电路的几个基本组成部分, 是否满足相位条件，电路是否为正反馈。 (2) 放大电路的结构是否合理，有无放大能力， 静态工作点是否合适。 (3) 是否满足幅度条件，检验 A F ① ② ③ A F 1 A F 1 A F 1 不可能振荡。 能振荡，但输出波形明显失真。 能振荡，稳定后 A F = 1 加上稳幅措施，振荡稳定,输出波形失真小。 第六节
◆第六节 正孩波振荡器的分类 按选频网络的元件类型： 、 RC正弦波振荡电路 ● 二、LC正弦波振荡电路 ● 三、石英晶体振荡器

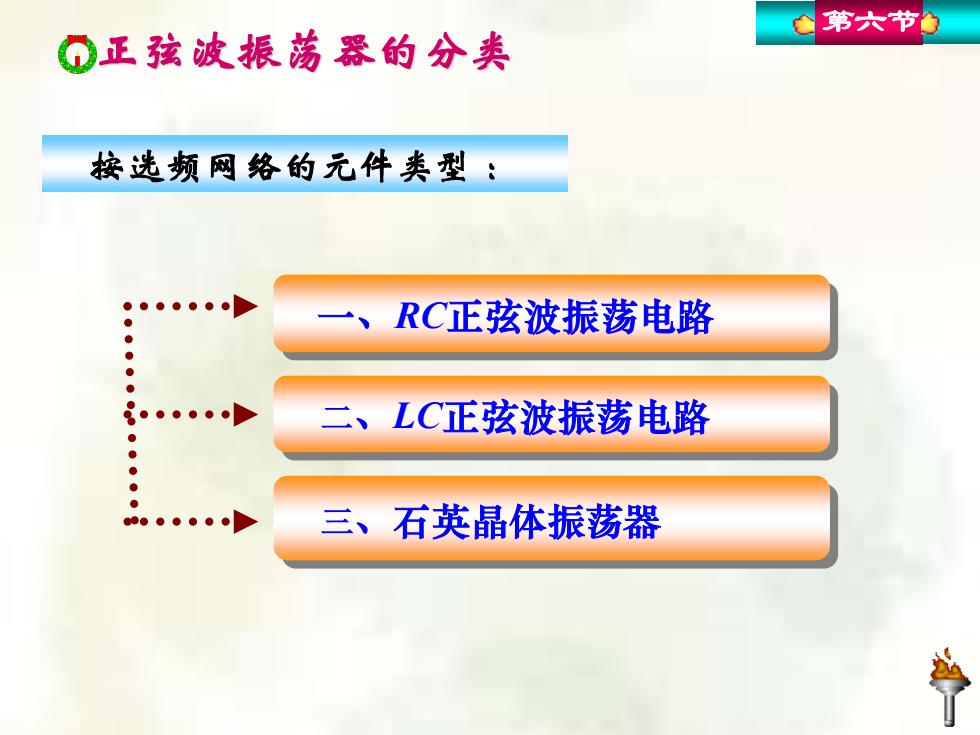

正弦波振荡器的分类 按选频网络的元件类型 ： 第六节 一、RC正弦波振荡电路 二、LC正弦波振荡电路 三、石英晶体振荡器
