第五节 4、A接成电压跟随器形式 A Mo Ur 1 场效应管作为开关 控制端 元件，采样脉冲加 工作过程 在它的栅级。 ①栅级为高电位→T导通→相当于开关接通，为采样阶段。 →uo=uc=uo1=W1 ②栅级为低电位→T截止→相当于开关断开，为保特阶段。 →4o=uc保持在T导通最后的瞬时值上
例 - + + - - + + - uO uI A1 uO1 T R C A2 控制端 uC A1、A2接成电压跟随器形式 场效应管作为开关 元件，采样脉冲加 工作过程 在它的栅级。 ①栅级为高电位 T导通 相当于开关接通，为采样阶段。 uO=uC=uO1=uI ②栅级为低电位 T截止 相当于开关断开，为保持阶段。 uO=uC保持在T导通最后的瞬时值上。 第五节
电 第六节正弦波振荡电路 本节重点讨论利用正反馈构成正孩波振荡电 路的相位平衡条件和负值平衡条件，RC、LC正孩 波振荡电路的组成及工作原理。 、正弦振荡的平衡条件 二、RC正弦波振荡电路 三、LC正弦波振荡电路 四、石英晶体振荡器
第六节 正弦波振荡电路 一、正弦振荡的平衡条件 二、RC正弦波振荡电路 三、LC正弦波振荡电路 四、石英晶体振荡器 本节重点讨论利用正反馈构成正弦波振荡电 路的相位平衡条件和负值平衡条件，RC、LC正弦 波振荡电路的组成及工作原理。 电 子
正弦振荡的平弹斯茶件 第六节 图中水=水+水如果=0 而且U,U'幅度相等且相位相同时， 0+ 电路将输出一个稳定的正弦波。 由此知，振荡条件为： =。 而由以上方框图可得： 求=FU。 应=A求a 由此产生正弦波振荡的条件为： 武2 A京=1

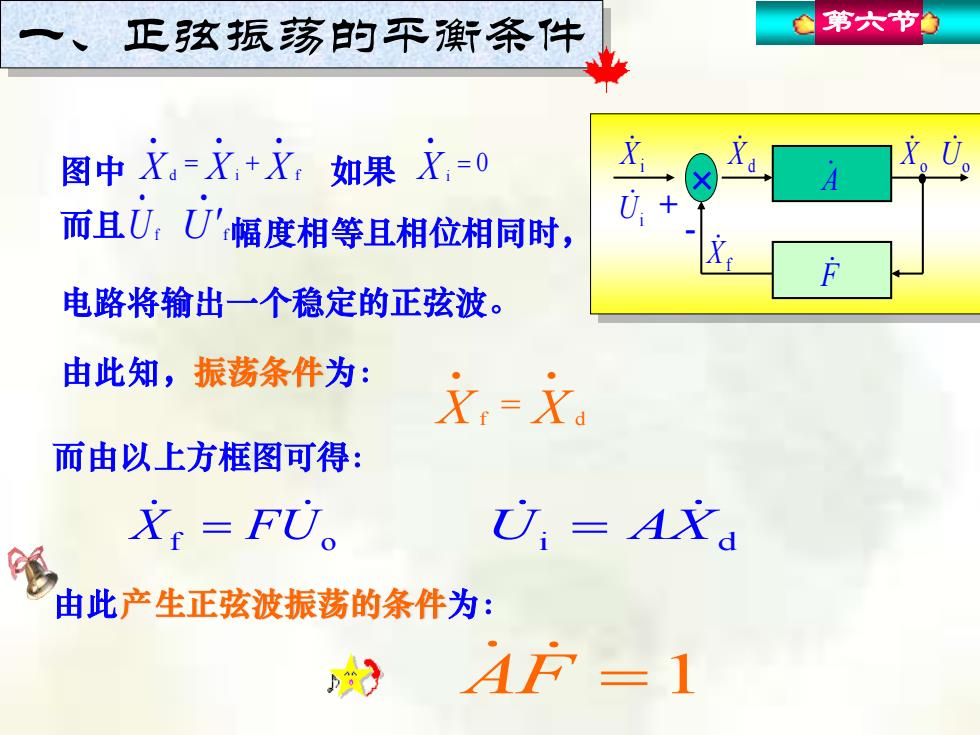

一、正弦振荡的平衡条件 × + - Ui Xi Xd Xo Uo A F Xf Xd Xi Xf • • • = + 0 i = • X 电路将输出一个稳定的正弦波。 Uf • U f • 图中 如果 而且 幅度相等且相位相同时， 由此知，振荡条件为： Xf Xd • • = 而由以上方框图可得： Xf FUo = Ui AXd = 由此产生正弦波振荡的条件为： A F =1 第六节
◆第六节 正弦波振荡的条件： X A A户=1 0+ 此式可分解为： (1)幅度平衡条件 AF=1 (2)相位平衡衡条件 pA+p年=2nπ(n=0,1,2,…) 电路的回路增益等于1，相移为2π的整数倍，反馈网络必须是正反馈。 注意 振荡电路达到并维持稳幅振荡的条件， 满足这一条件并不能使电路起振。 起振条件

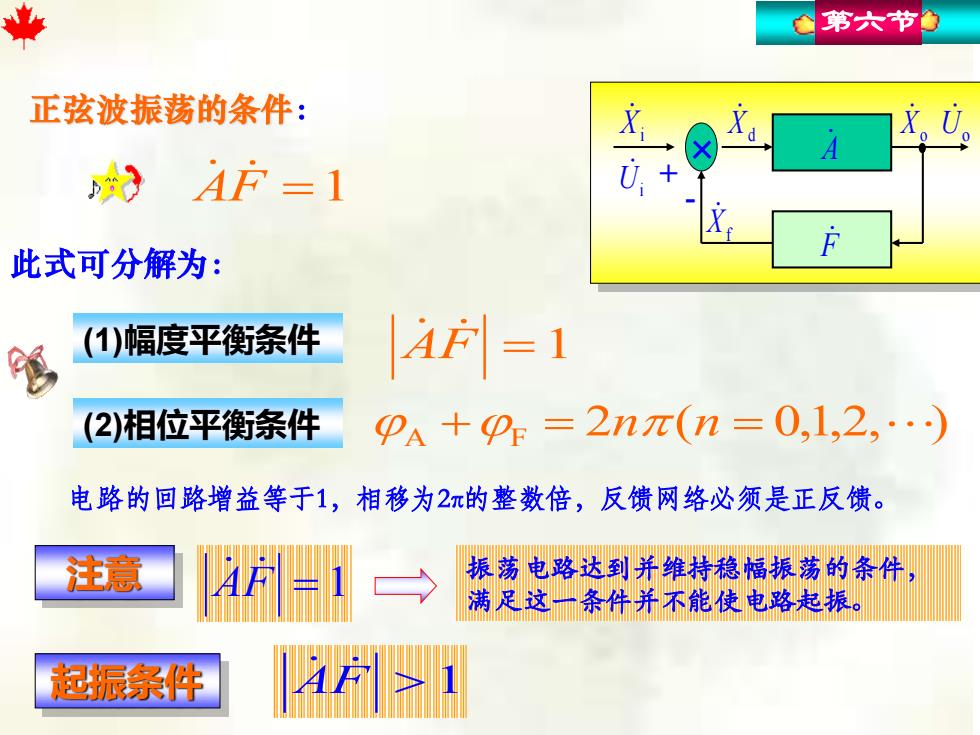

× + - Ui Xi Xd Xo Uo A F Xf 正弦波振荡的条件： A F =1 此式可分解为： (1)幅度平衡条件 (2)相位平衡条件 A F = 1 2 ( 0,1,2, ) A +F = n n = 电路的回路增益等于1，相移为2π的整数倍，反馈网络必须是正反馈。 注意 振荡电路达到并维持稳幅振荡的条件， AF = 1 满足这一条件并不能使电路起振。 A F 1 第六节 起振条件
振荡电路韧始富号的由来 第六节 电路中出现微小的扰动例如接通电源所产生 的电流冲击，或者电子元件内部产生的噪声电压 都可以成为振荡电路的初始信号。 这些扰动信号包含有很宽的频率成分，但只 有仁6的频率满足相位平衡条件。 振荡电路具有“选择频率”的特性。振荡电 路的组成除了必须有放大、反馈两部分外，还必 须有“选频网络”。接下来，我们讨论正弦波电 路电路的组成。 000 0000 0000
振荡电路初始信号的由来 电路中出现微小的扰动例如接通电源所产生 的电流冲击，或者电子元件内部产生的噪声电压， 都可以成为振荡电路的初始信号。 这些扰动信号包含有很宽的频率成分，但只 有f=f0的频率满足相位平衡条件。 振荡电路具有“选择频率”的特性。振荡电 路的组成除了必须有放大、反馈两部分外，还必 须有“选频网络”。接下来，我们讨论正弦波电 路电路的组成。 第六节
