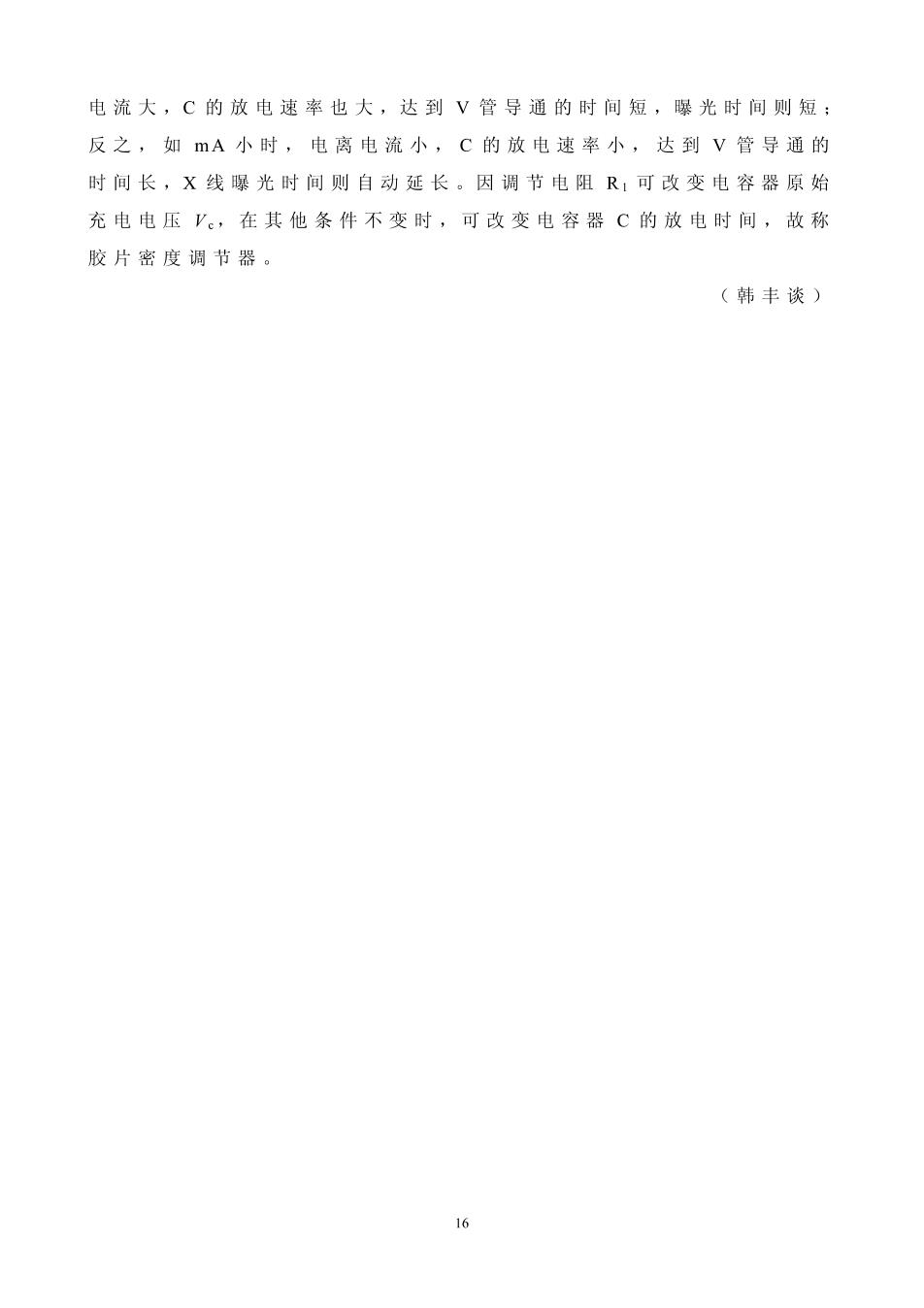

电流大，C的放电速率也大，达到V管导通的时间短，曝光时间则短： 反之，如mA小时，电离电流小，C的放电速率小，达到V管导通的 时间长，X线曝光时间则自动延长。因调节电阻R:可改变电容器原始 充电电压V,在其他条件不变时，可改变电容器C的放电时间，故称 胶片密度调节器。 (韩丰谈)

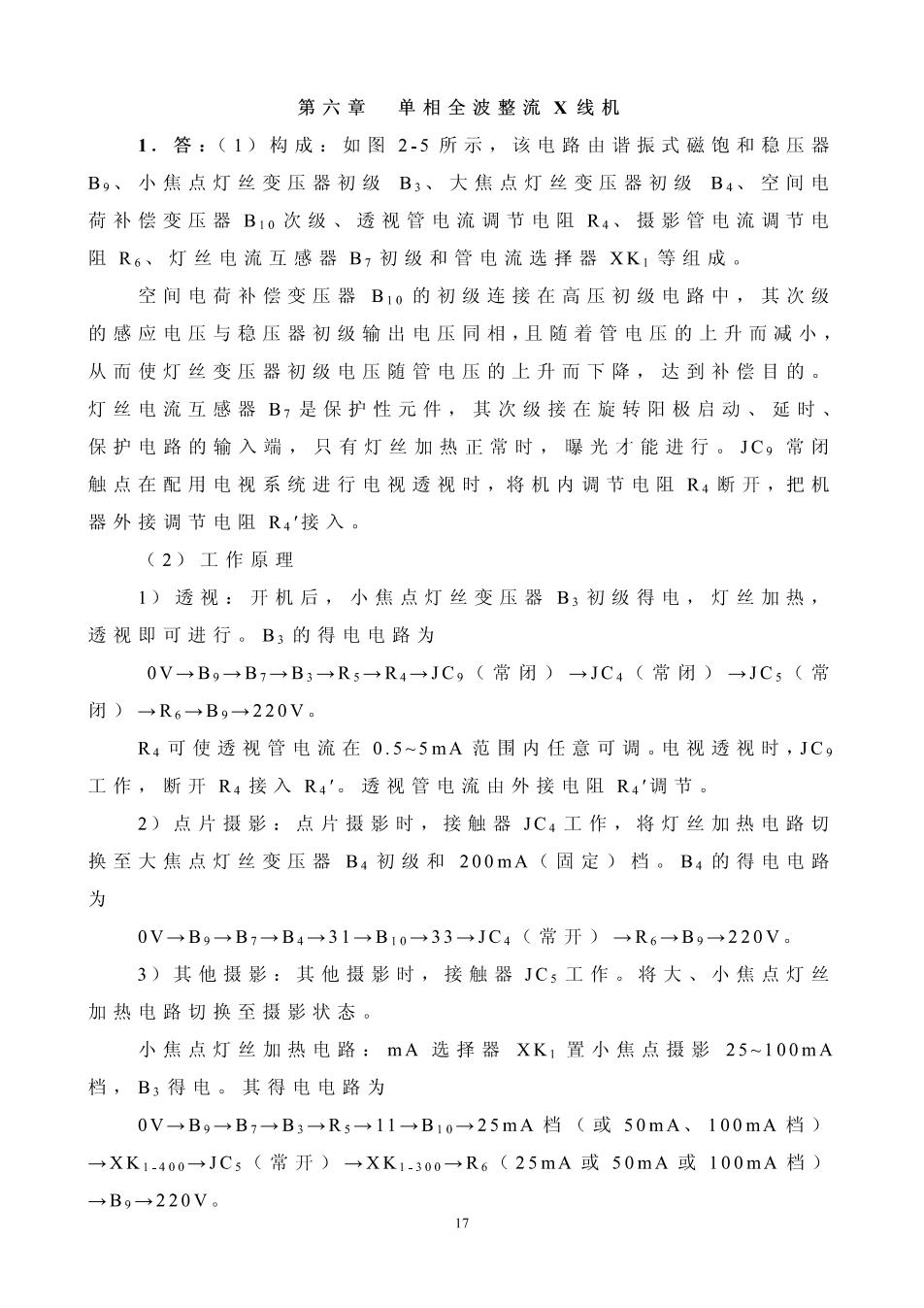

第六章单相全波整流X线机 1.答：（1)构成：如图2-5所示，该电路由谐振式磁饱和稳压器 B,、小焦点灯丝变压器初级B3、大焦点灯丝变压器初级B4、空间电 荷补偿变压器B1。次级、透视管电流调节电阻R4、摄影管电流调节电 阻R6、灯丝电流互感器B,初级和管电流选择器XK,等组成。 空间电荷补偿变压器B1。的初级连接在高压初级电路中，其次级 的感应电压与稳压器初级输出电压同相，且随着管电压的上升而减小， 从而使灯丝变压器初级电压随管电压的上升而下降，达到补偿目的。 灯丝电流互感器B,是保护性元件，其次级接在旋转阳极启动、延时、 保护电路的输入端，只有灯丝加热正常时，曝光才能进行。JC,常闭 触点在配用电视系统进行电视透视时，将机内调节电阻R4断开，把机 器外接调节电阻R4'接入。 (2)工作原理 1)透视：开机后，小焦点灯丝变压器B3初级得电，灯丝加热， 透视即可进行。B3的得电电路为 0V一→Bg→B→B3→Rs一R4→JC9(常闭)→JC4(常闭)一JC5(常 闭)→R6→Bg→220V。 R4可使透视管电流在0.5~5mA范围内任意可调。电视透视时，JCg 工作，断开R4接入R4'。透视管电流由外接电阻R4'调节。 2)点片摄影：点片摄影时，接触器JC4工作，将灯丝加热电路切 换至大焦点灯丝变压器B:初级和200mA(固定)档。B4的得电电路 为 0V→Bg→B1→B4→31→B10→33→JC4(常开)→R6→B9→220V。 3)其他摄影：其他摄影时，接触器JC5工作。将大、小焦点灯丝 加热电路切换至摄影状态。 小焦点灯丝加热电路：mA选择器XK1置小焦点摄影25~100mA 档，B;得电。其得电电路为 0V→B9→B,→B3→R511→B10一25mA档（或50mA、100mA档） →XK1.400一JC3(常开)→XK1-300→R6(25mA或50mA或100mA档) Bg→220V

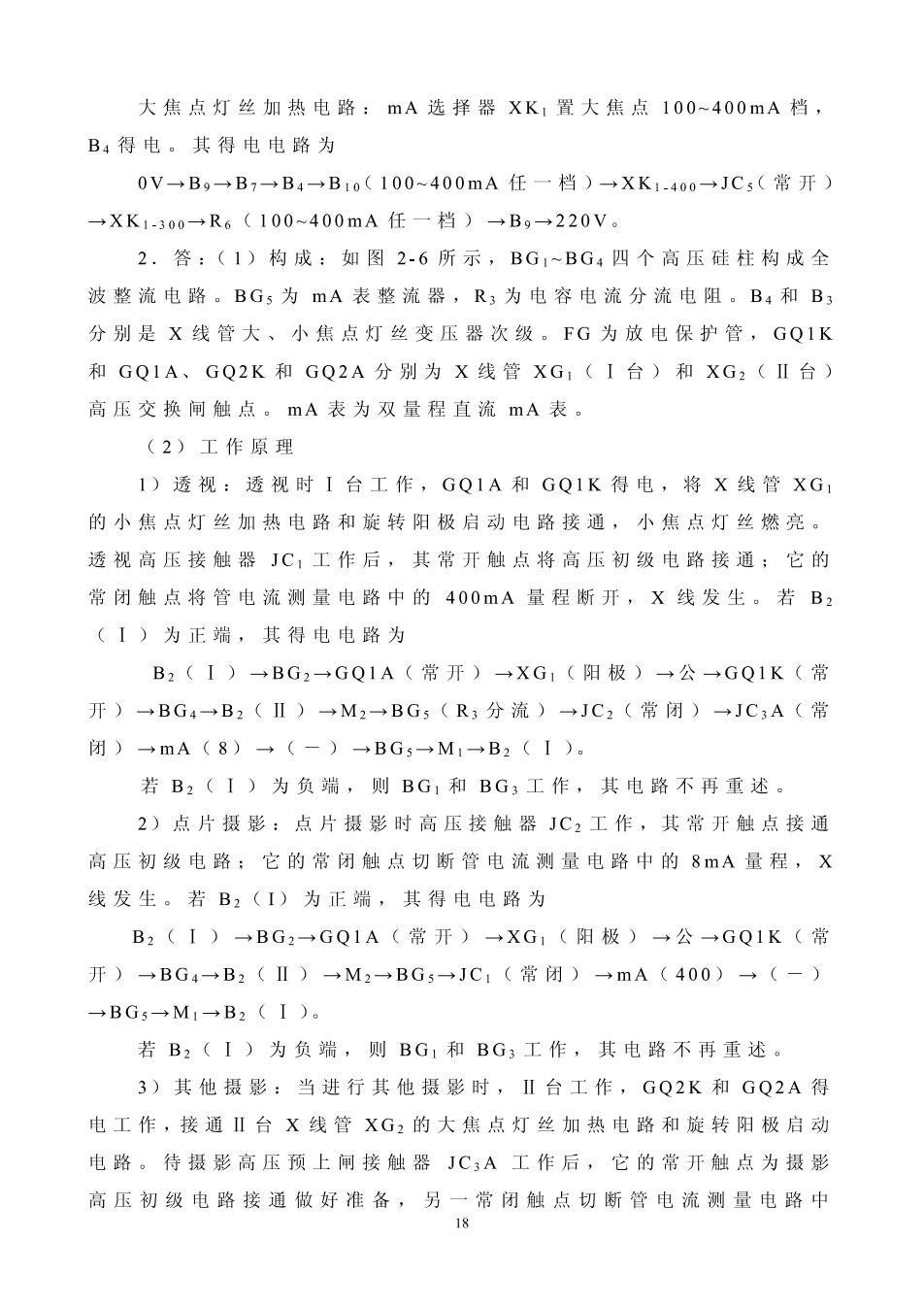

大焦点灯丝加热电路：mA选择器XK,置大焦点100-400mA档 B4得电。其得电电路为 0V→Bg→B,→B4→B10(100~400mA任一档)一XK1.400→JC5(常开) 一XK1-300→R6(100~400mA任一档)→Bg→220V。 2.答：(1)构成：如图2-6所示，BG1~BG4四个高压硅柱构成全 波整流电路。BG5为mA表整流器，R3为电容电流分流电阻。B4和B3 分别是X线管大、小焦点灯丝变压器次级。FG为放电保护管，GQ1K 和GQ1A、GQ2K和GQ2A分别为X线管XG1(1台)和XG2(Ⅱ台) 高压交换闸触点。mA表为双量程直流mA表。 (2)工作原理 1)透视：透视时I台工作，GQ1A和GQ1K得电，将X线管XG 的小焦点灯丝加热电路和旋转阳极启动电路接通，小焦点灯丝燃亮。 透视高压接触器JC,工作后，其常开触点将高压初级电路接通：它的 常闭触点将管电流测量电路中的400mA量程断开，X线发生。若B2 (I)为正端，其得电电路为 B2(I)→BG2一GQ1A(常开)→XG1(阳极)→公→GQ1K(常 开)→BG4→B2(Ⅱ)→M2→BG5(R;分流)→JC2(常闭)→JCA(常 闭)→mA(8)→(-)→BG5→M1→B2(I)。 若B2(】)为负端，则BG1和BG;工作，其电路不再重述。 2)点片摄影：点片摄影时高压接触器JC,工作，其常开触点接通 高压初级电路：它的常闭触点切断管电流测量电路中的8mA量程，X 线发生。若B2(I)为正端，其得电电路为 B2(I)→BG2→GQ1A(常开)一→XG1(阳极)→公→GQ1K(常 开)→BG4→B2(Ⅱ)→M2→BG5→JC1(常闭)→mA(400)→(-) →BG5→M1→B2(I)。 若B2(I)为负端，则BG1和BG3工作，其电路不再重述。 3)其他摄影：当进行其他摄影时，Ⅱ台工作，GQ2K和GQ2A得 电工作，接通Ⅱ台X线管XG2的大焦点灯丝加热电路和旋转阳极启动 电路。待摄影高压预上闸接触器JC3A工作后，它的常开触点为摄影 高压初级电路接通做好准备，另一常闭触点切断管电流测量电路中 18

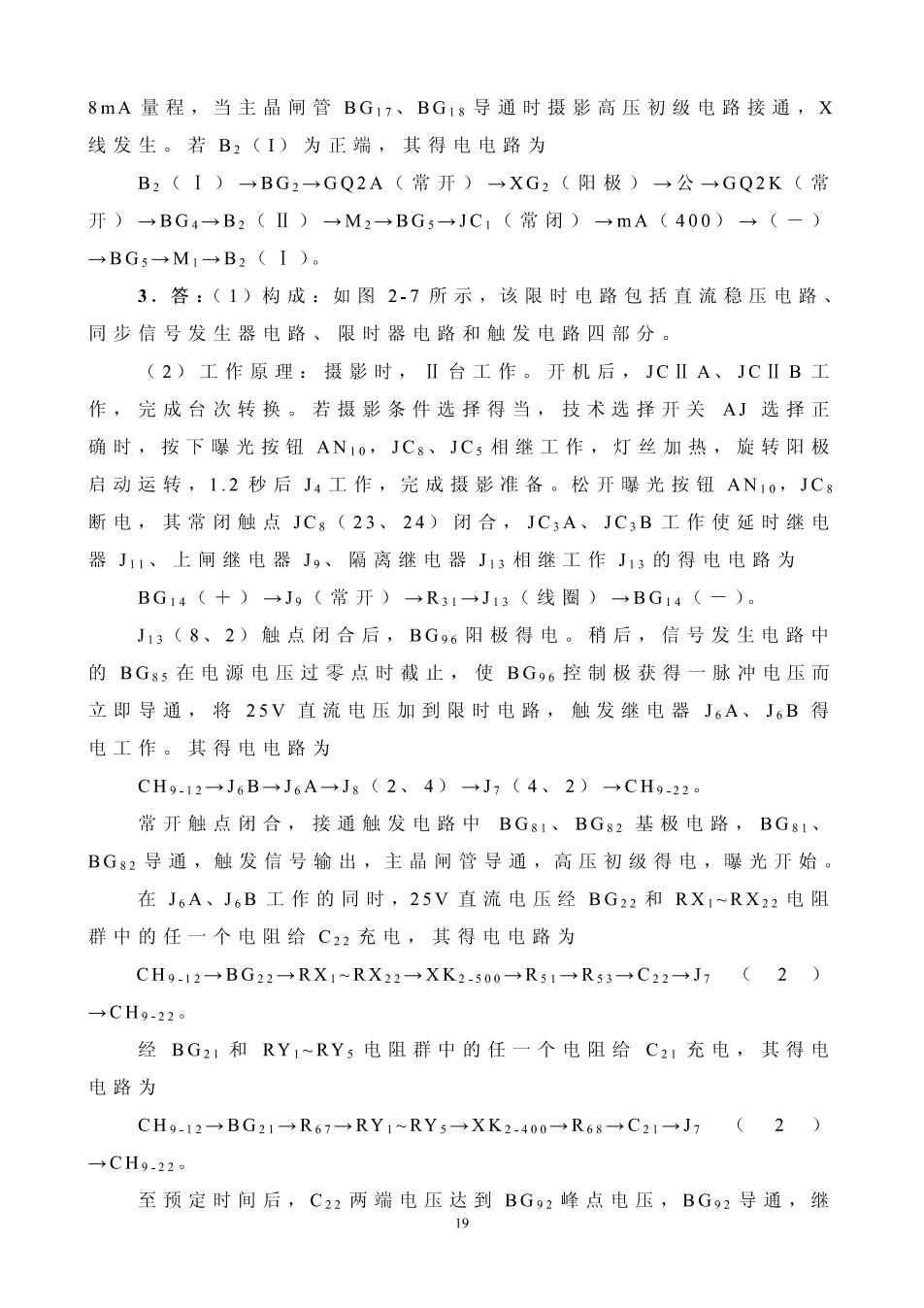

8mA量程，当主晶闸管BG17、BG18导通时摄影高压初级电路接通，X 线发生。若B2(I)为正端，其得电电路为 B2(I)→BG2→GQ2A(常开)→XG2(阳极)→公一GQ2K(常 开)一BG4→B2(Ⅱ)→M2一BG5一JC1(常闭)→mA(400)一(-) 一BG5→M1→B2(I)。 3.答：(1)构成：如图27所示，该限时电路包括直流稳压电路、 同步信号发生器电路、限时器电路和触发电路四部分。 (2)工作原理：摄影时，Ⅱ台工作。开机后，JCⅡA、JCⅡB工 作，完成台次转换。若摄影条件选择得当，技术选择开关AJ选择正 确时，按下曝光按钮AN10,JC8、JC5相继工作，灯丝加热，旋转阳极 启动运转，1.2秒后J4工作，完成摄影准备。松开曝光按钮AN1o,JC8 断电，其常闭触点JCg(23、24)闭合，JC3A、JC3B工作使延时继电 器J11、上闸继电器J、隔离继电器J13相继工作J13的得电电路为 BG14(十）一J9(常开)一R31一J13(线圈)→BG14(-)。 J13(8、2)触点闭合后，BG6阳极得电。稍后，信号发生电路中 的BGg5在电源电压过零点时截止，使BG,6控制极获得一脉冲电压而 立即导通，将25V直流电压加到限时电路，触发继电器J6A、J6B得 电工作。其得电电路为 CH912→J6B-J6A→J8(2、4)→J7(4、2)→CH9-22 常开触点闭合，接通触发电路中BG81、BG82基极电路，BG81、 BG82导通，触发信号输出，主品闸管导通，高压初级得电，曝光开始。 在J6A、J6B工作的同时，25V直流电压经BG22和RX1~RX22电阻 群中的任一个电阻给C22充电，其得电电路为 CH9-12一BG22→RX1~RX22→XK2500→R51→R53→C22→J,(2) →CHg-22 经BG21和RY1~RYs电阻群中的任一个电阻给C21充电，其得电 电路为 CHg-12→BG21→R67→RY1-RY3→XK2-400→R68→C21一J7（2) -CH9-22。 至预定时间后，C22两端电压达到BG2峰点电压，BG92导通，继 19

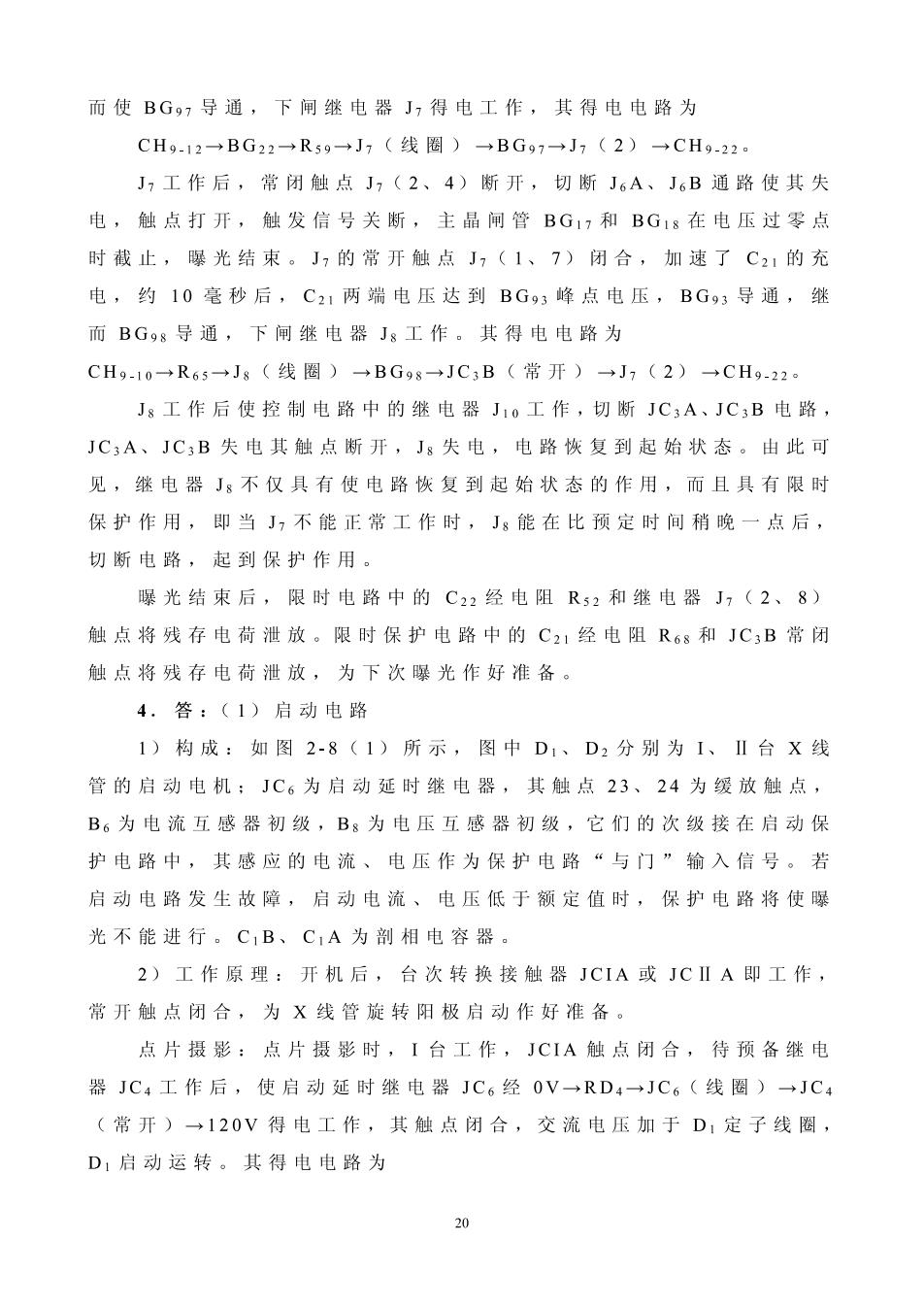

而使BG7导通，下闸继电器J,得电工作，其得电电路为 CHg12→BG22→R59→J7(线圈)→BG97→J7(2)→CHg22。 J?工作后，常闭触点J7(2、4)断开，切断J6A、J6B通路使其失 电，触点打开，触发信号关断，主晶闸管BG1?和BG18在电压过零点 时截止，曝光结束。J,的常开触点J,(1、7)闭合，加速了C21的充 电，约10毫秒后，C21两端电压达到BG93峰点电压，BG93导通，继 而BG98导通，下闸继电器J8工作。其得电电路为 CHg10一R65→J8(线圈)一BG98→JC3B(常开)→J7(2)→CH922。 Jg工作后使控制电路中的继电器J10工作，切断JC3A、JC3B电路， JC3A、JC3B失电其触点断开，J8失电，电路恢复到起始状态。由此可 见，继电器Jg不仅具有使电路恢复到起始状态的作用，而且具有限时 保护作用，即当J不能正常工作时，Jg能在比预定时间稍晚一点后， 切断电路，起到保护作用。 曝光结束后，限时电路中的C22经电阻R52和继电器J7(2、8) 触点将残存电荷泄放。限时保护电路中的C21经电阻R68和JC3B常闭 触点将残存电荷泄放，为下次曝光作好准备。 4.答：(1)启动电路 1)构成：如图2-8(1)所示，图中D1、D2分别为I、Ⅱ台X线 管的启动电机：JC6为启动延时继电器，其触点23、24为缓放触点， B6为电流互感器初级，Bg为电压互感器初级，它们的次级接在启动保 护电路中，其感应的电流、电压作为保护电路“与门”输入信号。若 启动电路发生故障，启动电流、电压低于额定值时，保护电路将使曝 光不能进行。C1B、C1A为剖相电容器 2)工作原理：开机后，台次转换接触器JCIA或JCⅡA即工作， 常开触点闭合，为X线管旋转阳极启动作好准各。 点片摄影：点片摄影时，I台工作，JCIA触点闭合，待预备继电 器JC4工作后，使启动延时继电器JC6经0V→RD4→JC6(线圈)→JC4 (常开)→120V得电工作，其触点闭合，交流电压加于D1定子线圈 D1启动运转。其得电电路为 20
