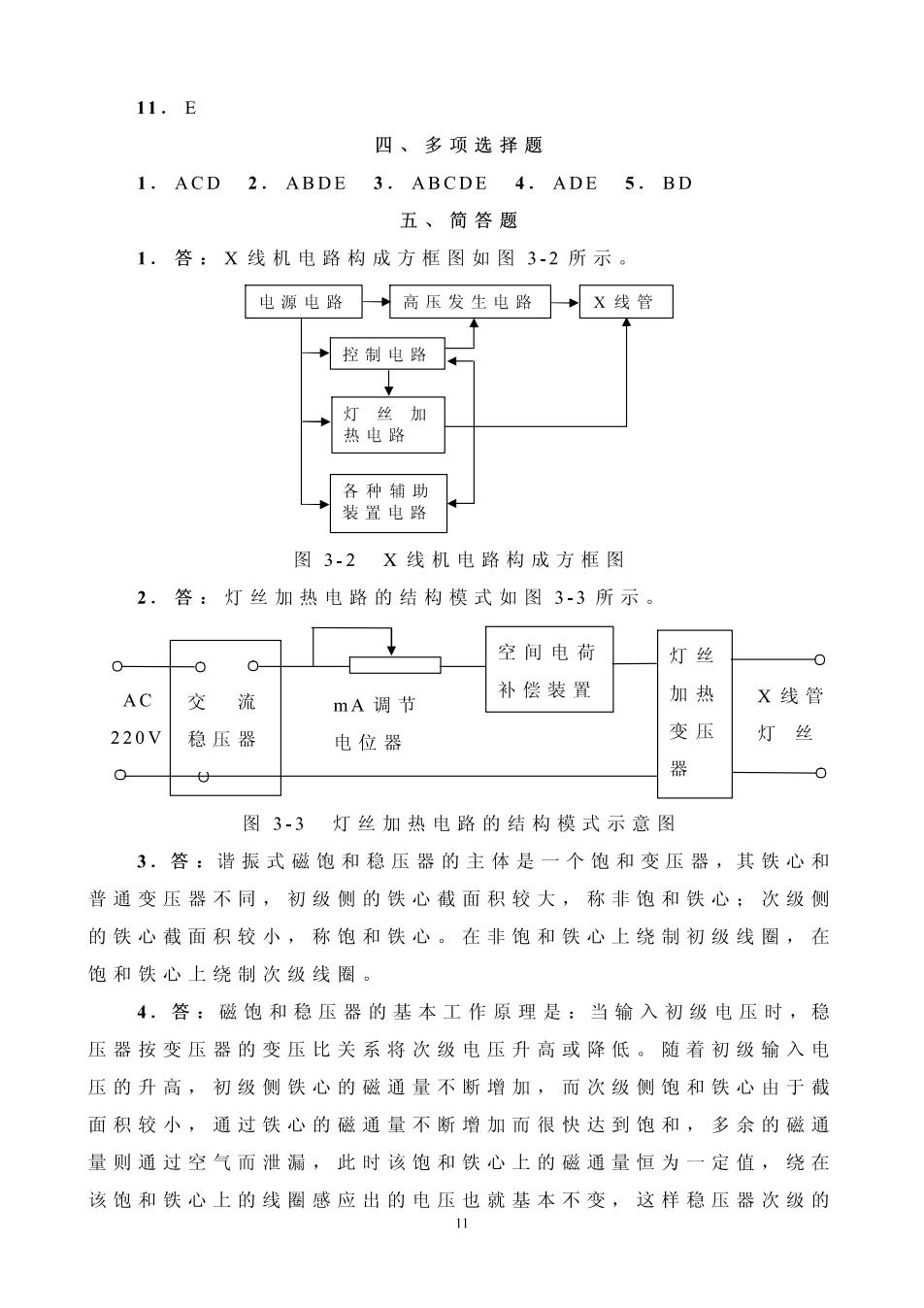

11.E 四、多项选择题 1.ACD 2.ABDE 3.ABCDE 4.ADE 5.BD 五、简答题 1.答：X线机电路构成方框图如图3-2所示。 电源电路高压发生电路→X线管 控制电路4 灯丝加 热电路 各种辅助 装置电路 图3-2X线机电路构成方框图 2.答：灯丝加热电路的结构模式如图33所示。 空间电荷 0 -0 0 灯丝 0 AC交流 mA调节 补偿装置 加热 X线管 220V 稳压器 电位器 变压 灯丝 器 图3-3灯丝加热电路的结构模式示意图 3.答：谐振式磁饱和稳压器的主体是一个饱和变压器，其铁心和 普通变压器不同，初级侧的铁心截面积较大，称非饱和铁心；次级侧 的铁心截面积较小，称饱和铁心。在非饱和铁心上绕制初级线圈，在 饱和铁心上绕制次级线圈。 4.答：磁饱和稳压器的基本工作原理是：当输入初级电压时，稳 压器按变压器的变压比关系将次级电压升高或降低。随着初级输入电 压的升高，初级侧铁心的磁通量不断增加，而次级侧饱和铁心由于截 面积较小，通过铁心的磁通量不断增加而很快达到饱和，多余的磁通 量则通过空气而泄漏，此时该饱和铁心上的磁通量恒为一定值，绕在 该饱和铁心上的线圈感应出的电压也就基本不变，这样稳压器次级的 11

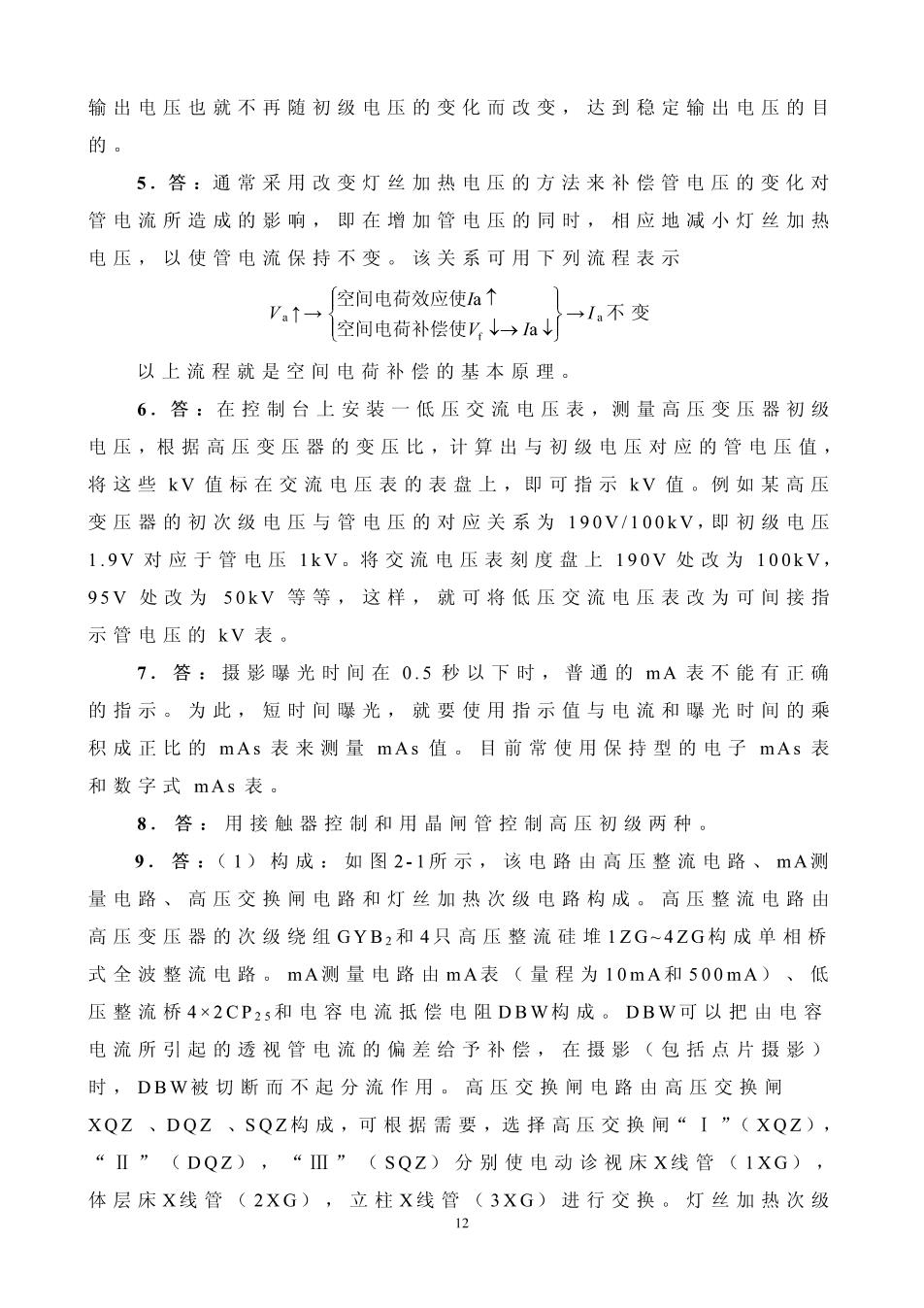

输出电压也就不再随初级电压的变化而改变，达到稳定输出电压的目 的。 5.答：通常采用改变灯丝加热电压的方法来补偿管电压的变化对 管电流所造成的影响，即在增加管电压的同时，相应地减小灯丝加热 电压，以使管电流保持不变。该关系可用下列流程表示 空间电荷效应使a个 1一空密同电荷补偿使hl1不交 以上流程就是空间电荷补偿的基本原理。 6.答：在控制台上安装一低压交流电压表，测量高压变压器初级 电压，根据高压变压器的变压比，计算出与初级电压对应的管电压值， 将这些kV值标在交流电压表的表盘上，即可指示kV值。例如某高压 变压器的初次级电压与管电压的对应关系为190V100kV,即初级电压 1.9V对应于管电压1kV。将交流电压表刻度盘上190V处改为100kV 95V处改为50kV等等，这样，就可将低压交流电压表改为可间接指 示管电压的kV表。 7.答：摄影曝光时间在0.5秒以下时，普通的mA表不能有正确 的指示。为此，短时间曝光，就要使用指示值与电流和喉光时间的乘 积成正比的mAs表来测量mAs值。目前常使用保持型的电子mAs表 和数字式mAs表。 8。答：用接触器控制和用晶闸管控制高压初级两种。 9.答：(1)构成：如图2-1所示，该电路由高压整流电路、mA测 量电路、高压交换闸电路和灯丝加热次级电路构成。高压整流电路由 高压变压器的次级绕组GYB2和4只高压整流硅堆1ZG~4ZG构成单相桥 式全波整流电路。mA测量电路由mA表（量程为10mA和500mA)、低 压整流桥4×2CP2s和电容电流抵偿电阻DBW构成。DBW可以把出电容 电流所引起的透视管电流的偏差给予补偿，在摄影（包括点片摄影） 时，DBW被切断而不起分流作用。高压交换闸电路出高压交换闸 XQZ、DQZ、SQZ构成，可根据需要，选择高压交换闸“I”(XQZ) “Ⅱ”(DQZ),“Ⅲ”(SQZ)分别使电动诊视床X线管(1XG), 体层床X线管(2XG),立柱X线管(3XG)进行交换。灯丝加热次级 12

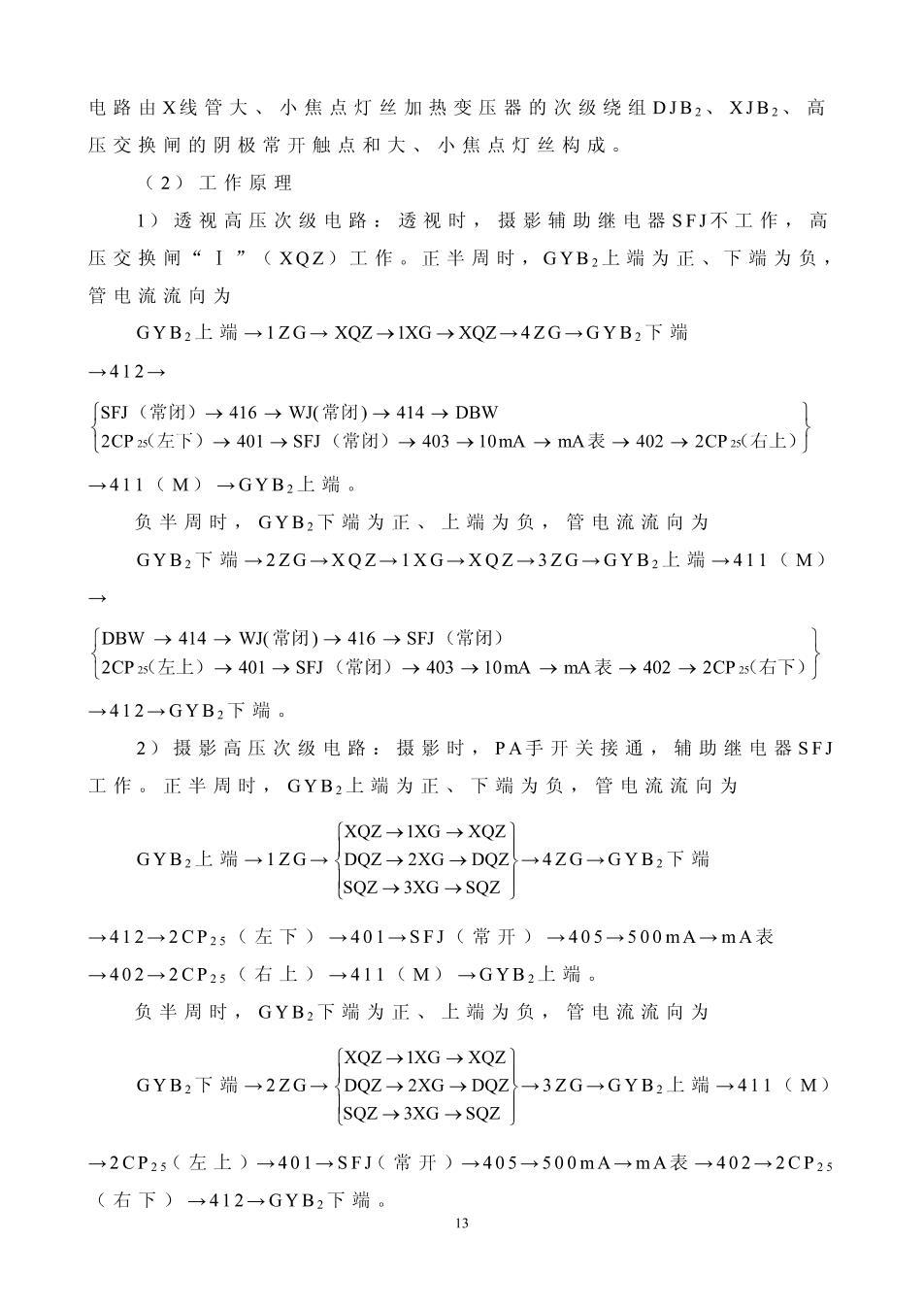

电路由X线管大、小焦点灯丝加热变压器的次级绕组DJB2、XJB2、高 压交换闸的阴极常开触点和大、小焦点灯丝构成。 (2)工作原理 1)透视高压次级电路：透视时，摄影辅助继电器SFJ不工作，高 压交换闸“I”(XQZ)工作。正半周时，GYB2上端为正、下端为负， 管电流流向为 GYB2上端→1ZG-XQZ→1XG→XQZ→4ZG→GYB2下端 →412→ SFI(常闭)→416→WJ(常闭)→414→DBW 2CP2s(左下)→401→SFJ(常闭)→403→10mA→mA表→402→2CP2s(右上) 411(M)→GYB2上端。 负半周时，GYB,下端为正、上端为负，管电流流向为 GYB2下端→2ZG→XQZ→1XG-XQZ-3ZG→GYB2上端→411(M) ∫DBW→414→WJ(常闭)→416→SF)(常闭) 2CP2s(左上)→401→SFJ(常闭)→403→10mA→mA表→402→2CP2(右下)」 →412→GYBz下端。 2)摄影高压次级电路：摄影时，PA手开关接通，辅助继电器SFJ 工作。正半周时，GYB2上端为正、下端为负，管电流流向为 XQZ→1XG→XQZ GYB,上端→1ZG→{DQZ→2XG→DQZ →4ZG一GYB2下端 SQZ→3XG→SQZJ →412→2CP25(左下)→401→SFJ(常开)→405→500mA→mA表 →402→2CP25(右上)→411(M)→GYB2上端。 负半周时，GYB2下端为正、上端为负，管电流流向为 XOZ→1XG→XOZ GYB2下端→2ZG→DQZ→2XG→DQZ→3ZG一GYB2上端→411(M SQZ→3XG→SQZ →2CP25(左上)→401→SFJ(常开)→405一500mA→mA表→402→2CP25 (右下)→412→GYB2下端
10.答：如图2-2所示，N1、N2接在高压变压器次级电路中心接地 处的端子上，mA表用来指示透视mA值，mAs表用来指示摄影时的mAs 值。mAs表实为一数字电压表，本电路采用积分电路用电压表来指示 mAs值。 图中继电器K2-B摄影时工作，透视时不工作；继电器K2-U曝光结 束时工作。 (1)透视状态下mA表测量回路：N2→K2-B(常闭)→R2→R4-02→mA 表→N1。 (2)摄影状态下mAs表测量电路：摄影时，由于继电器K2-B工作， 因此管电流经N2→K2-B(常开)一R1一N1,在电阻R1两端产生输入电 压信号为 Vi=IRI (1) M1是一积分器，其输出信号为 K=CR (2》 将(1)式代入(2)式得 R 令式中 则 V1=-Kilt M2-01是一反相放大器，则输出信号 V。=-K2V (s 式中K2是M2.01的放大系数。 将(4)式代入(5)式得 '。=K,K211 (6) 式中I为摄影管电流，1为曝光时间。 V。经K2-B常开接点加至mAs表，此时mAs表指示的即是摄影时的 mAs值，这是一种模拟量测量法。 图中电位器VR1和电容器C,构成一积分电路，其作用是避免短 14
时间的测量误差，电位器VR2是mAs表指示值校准调整，电位器VR 是mAs表调零电位器。 11.答：如图2-3所示，限时电路原理简述如下：当电源接通后， 在电源变压器次级产生35V交流电压，经硅堆D1全波桥式整流获得 脉动直流电，通过二极管D2经C,滤波，再经R3、ZD,削波稳压后获 得稳定的直流电。经硅堆D,全波桥式整流，获得的脉动直流电，通过 R1及R2构成的分压器分压后送给晶体管Tr1的基极，使Tr1的集电极 上产生和交流电源零相位一致的脉冲。压合曝光手开关，晶闸管SCR 即获得正向偏压，再在电源电压过零时，晶体管T1集电极输出的窄 脉冲使晶闸管SCR!触发导通，直流电源经SCR1通过R6给电容C4充 电，当C4两端电压达到两端交流开关(DIAC)的反转电压时，两端 交流开关导通，给C5充电，C;两端电压为双向晶闸管SCR3触发极提 供触发信号使其导通，曝光开始。C4通过两端交流开关对Cs放电后 其两端电压下降导致两端交流开关截止，C:将再次充电，如此便形成 振荡，产生大约2kHz的振荡电压。这个振荡电压输送到三端双向晶 闸管SCR3的触发极，使SCR,连续导通，X线持续产生。曝光开始的 同时，SCR1输出的直流电通过R5、限时电阻群R,给C;充电，当C 两端电压达到单结晶体管Tr?峰点电压时，Tr?导通，促使SCR2导通 加在两端交流开关和C5上的直流电压被短路，SCR;因触发极失去触 发脉冲信号，而在电源电压过零时截止，曝光停止。 12.答：如图24所示，在摄影准备阶段，高压直流电源使电容 器C经S,的常闭触点充电到V,其极性是上负下正，使热阴极电子 管V的栅极相对于阴极加负偏压，V截止无屏流，继电器S,线圈不得 电。摄影开始后，压合开关K,继电器S、S,同时得电工作，S:所控 常开触点闭合，使高压发生，X线曝光开始：S2所控的常闭触点打开， 切断电容器C的充电电路，与此同时，X线穿过人体后，使电离室内 的气体电离，电离电流使电容器C放电，V管栅压逐渐降低，待栅压 降至一定值后，V管导通产生屏流，继电器S,得电，其所控常闭触点 打开，使S1、S2同时断电，高压初级HT.P断路，X线曝光终止。电 容器C的放电电流就是电离电离，与mA成正比。当mA大时，电离 15
