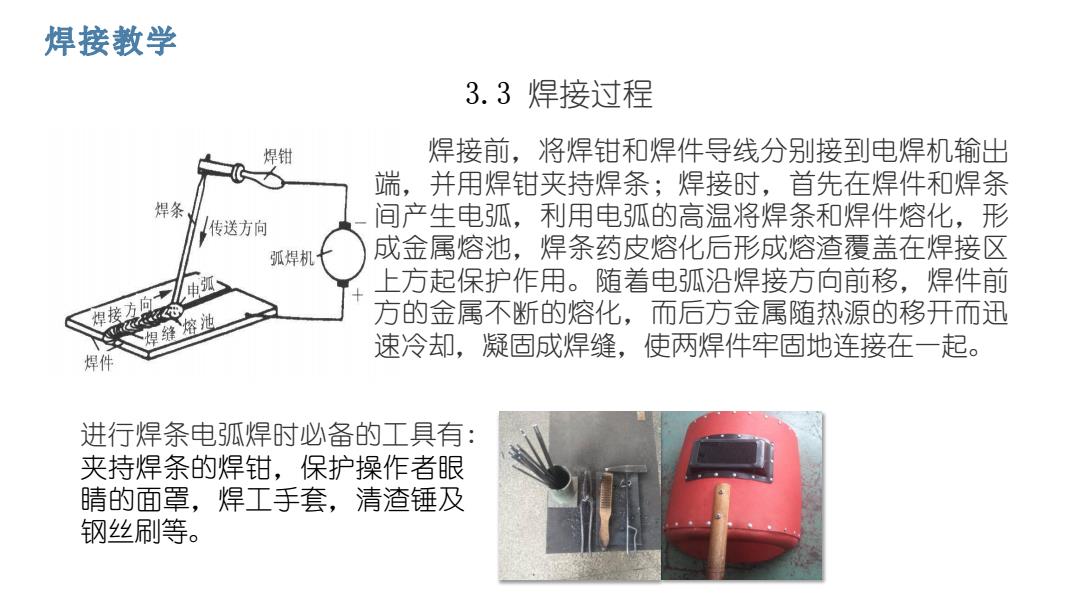

焊接教学 3.3焊接过程 焊钳 焊接前，将焊钳和焊件导线分别接到电焊机输出 端，并用焊钳夹持焊条；焊接时，首先在焊件和焊条 焊条 传送方向 间产生电弧，利用电弧的高温将焊条和焊件熔化，形 弧焊机 成金属熔池，焊条药皮熔化后形成熔渣覆盖在焊接区 焊接方向儿申弧 上方起保护作用。随着电弧沿焊接方向前移，焊件前 焊维熔油 方的金属不断的熔化，而后方金属随热源的移开而迅 速冷却，疑固成焊缝，使两焊件牢固地连接在一起。 焊件 进行焊条电弧焊时必备的工具有： 夹持焊条的焊钳，保护操作者眼 睛的面罩，焊工手套，清渣锤及 钢丝刷等
3.3 焊接过程 add your words here，according to your need to draw the text box size add your words here，according to your need to draw the text box size 进行焊条电弧焊时必备的工具有: 夹持焊条的焊钳，保护操作者眼 睛的面罩，焊工手套，清渣锤及 钢丝刷等。 焊接前，将焊钳和焊件导线分别接到电焊机输出 端，并用焊钳夹持焊条；焊接时，首先在焊件和焊条 间产生电弧，利用电弧的高温将焊条和焊件熔化，形 成金属熔池，焊条药皮熔化后形成熔渣覆盖在焊接区 上方起保护作用。随着电弧沿焊接方向前移，焊件前 方的金属不断的熔化，而后方金属随热源的移开而迅 速冷却，凝固成焊缝，使两焊件牢固地连接在一起
焊接教学 电弧焊的焊接接头如下图所示，被焊的工件材料称为母材（或 称基本金属)；焊接过程中局部受热熔化的母材和焊条形成金属熔 池，金属熔池冷却凝固后形成焊缝；焊缝两侧的母材受焊接加热的 影响，引起金属内部组织和力学性能变化的区域，称为焊接热影响 区；焊缝和热影响区的分界线称为熔合线（或称熔合区）。焊缝和 熔合线、热影响区一起构成焊接接头。熔合线附近是焊接接头的薄 弱区域。 母材 熔合区 焊缝 热影响区
add your words here，according to your need to draw the text box size add your words here，according to your need to draw the text box size 电弧焊的焊接接头如下图所示，被焊的工件材料称为母材(或 称基本金属)；焊接过程中局部受热熔化的母材和焊条形成金属熔 池，金属熔池冷却凝固后形成焊缝；焊缝两侧的母材受焊接加热的 影响，引起金属内部组织和力学性能变化的区域，称为焊接热影响 区；焊缝和热影响区的分界线称为熔合线（或称熔合区）。焊缝和 熔合线、热影响区一起构成焊接接头。熔合线附近是焊接接头的薄 弱区域

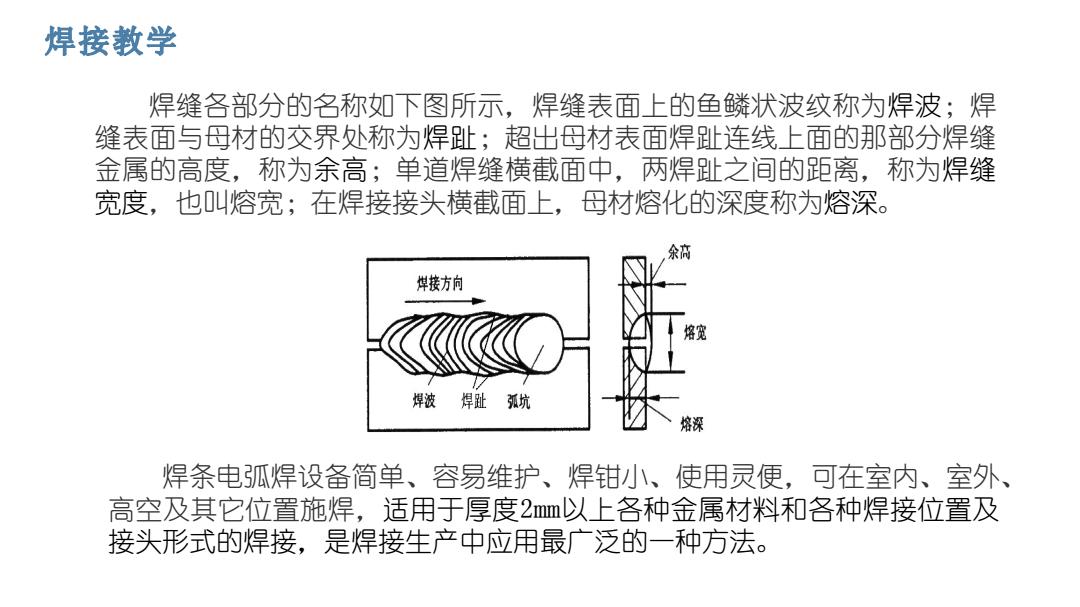

焊接教学 焊缝各部分的名称如下图所示，焊缝表面上的鱼鳞状波纹称为焊波；焊 缝表面与母材的交界处称为焊趾；超出母材表面焊趾连线上面的那部分焊缝 金属的高度，称为余高；单道焊缝横截面中，两焊趾之间的距离，称为焊缝 宽度，也叫熔宽；在焊接接头横截面上，母材熔化的深度称为熔深。 余高 煤接方向 焊波焊趾弧坑 熔深 焊条电弧焊设备简单、容易维护、焊钳小、使用灵便，可在室内、室外 高空及其它位置施焊，适用于厚度2mm以上各种金属材料和各种焊接位置及 接头形式的焊接，是焊接生产中应用最广泛的一种方法
add your words here，according to your need to draw the text box size 焊缝各部分的名称如下图所示，焊缝表面上的鱼鳞状波纹称为焊波；焊 缝表面与母材的交界处称为焊趾；超出母材表面焊趾连线上面的那部分焊缝 金属的高度，称为余高；单道焊缝横截面中，两焊趾之间的距离，称为焊缝 宽度，也叫熔宽；在焊接接头横截面上，母材熔化的深度称为熔深。 焊条电弧焊设备简单、容易维护、焊钳小、使用灵便，可在室内、室外、 高空及其它位置施焊，适用于厚度2mm以上各种金属材料和各种焊接位置及 接头形式的焊接，是焊接生产中应用最广泛的一种方法

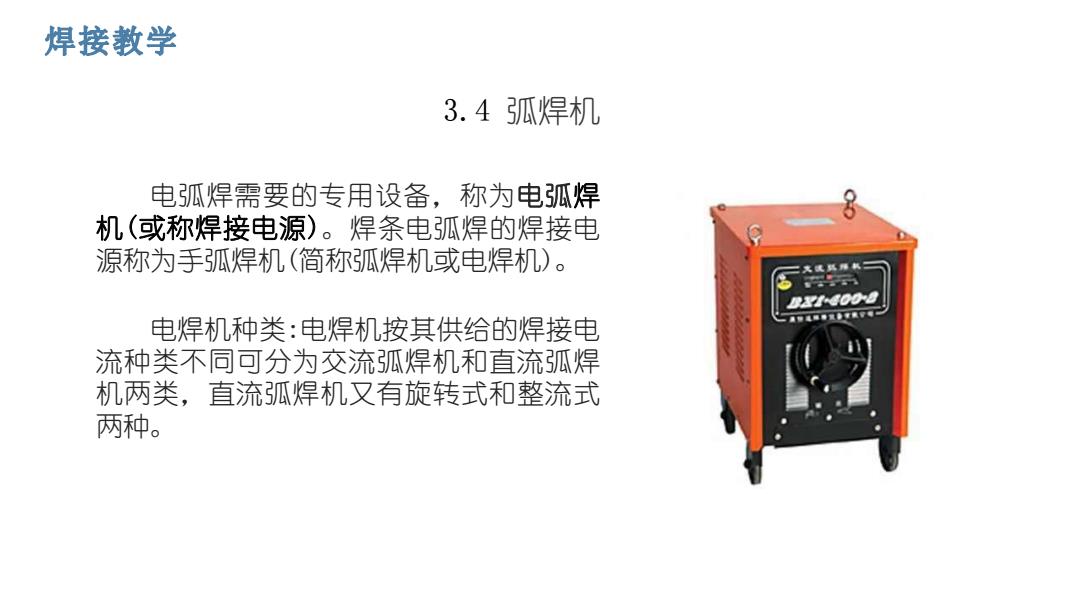

焊接教学 3.4弧焊机 电弧焊需要的专用设备，称为电弧焊 机（或称焊接电源）。焊条电弧焊的焊接电 源称为手弧焊机（简称弧焊机或电焊机）。 BX1-600-B 电焊机种类：电焊机按其供给的焊接电 流种类不同可分为交流弧焊机和直流弧焊 机两类，直流弧焊机又有旋转式和整流式 两种
3.4 弧焊机 add your words here，according to your need to draw the text box size add your words here，according to your need to draw the text box size 电弧焊需要的专用设备，称为电弧焊 机(或称焊接电源)。焊条电弧焊的焊接电 源称为手弧焊机(简称弧焊机或电焊机)。 电焊机种类:电焊机按其供给的焊接电 流种类不同可分为交流弧焊机和直流弧焊 机两类，直流弧焊机又有旋转式和整流式 两种

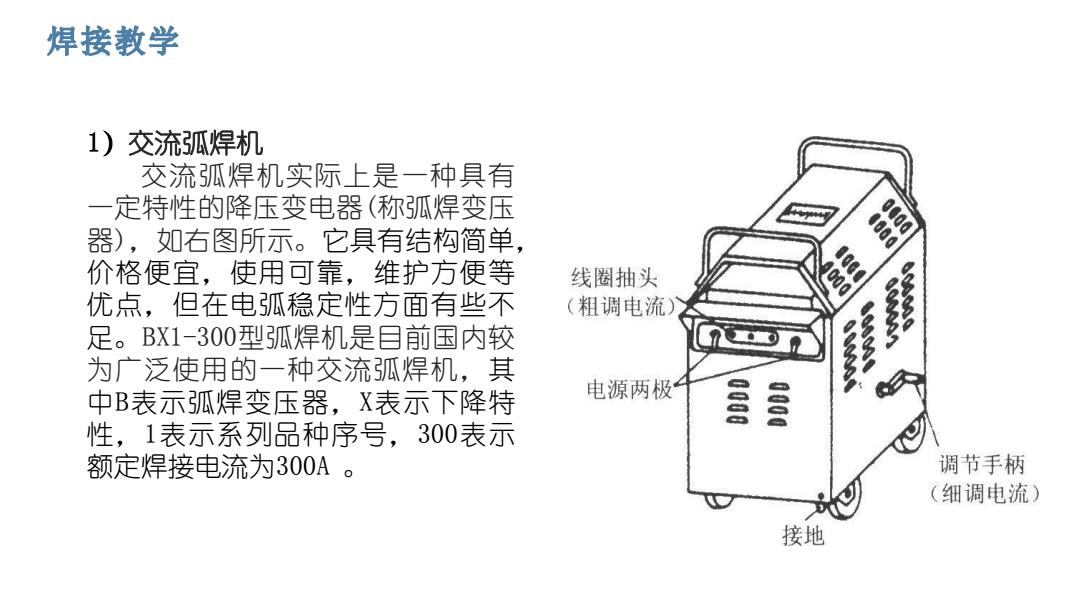

焊接教学 1)交流弧焊机 交流弧焊机实际上是一种具有 一定特性的降压变电器（称弧焊变压 器)，如右图所示。它具有结构简单， 价格便宜，使用可靠，维护方便等 线圈抽头 优点，但在电弧稳定性方面有些不 (粗调电流) 足。BX1-300型弧焊机是目前国内较 为广泛使用的一种交流弧焊机，其 2 中B表示弧焊变压器，X表示下降特 电源两极 性，1表示系列品种序号，300表示 额定焊接电流为300A。 调节手柄 (细调电流) 接地
add your words here ，according to your need to draw the text box size add your words here ，according to your need to draw the text box size 1 ）交流弧焊机 交流弧焊机实际上是一种具有 一定特性的降压变电器 (称弧焊变压 器 ) ，如右图所示 。它具有结构简单 ， 价格便宜 ，使用可靠 ，维护方便等 优点 ，但在电弧稳定性方面有些不 足 。BX 1 -300型弧焊机是目前国内较 为广泛使用的一种交流弧焊机 ， 其 中 B表示弧焊变压器 ， X表示下降特 性 ， 1表示系列品种序号 ，300表示 额定焊接电流为300 A
