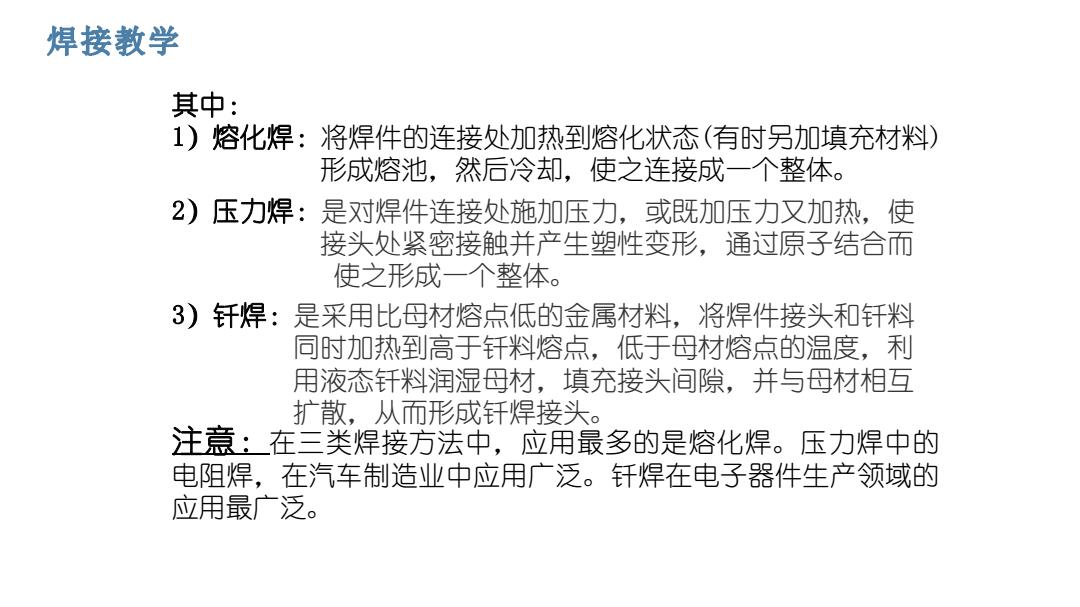

焊接教学 其中： 1)熔化焊：将焊件的连接处加热到熔化状态（有时另加填充材料） 形成熔池，然后冷却，使之连接成一个整体。 2)压力焊：是对焊件连接处施加压力，或既加压力又加热，使 接头处紧密接触并产生塑性变形，通过原子结合而 使之形成一个整体。 3)钎焊：是采用比母材熔点低的金属材料，将焊件接头和钎料 同时加热到高于轩料熔点，低于母材熔点的温度，利 用液态钎料润湿母材，填充接头间隙，并与母材相互 扩散，从而形成钎焊接头。 注意：在三类焊接方法中，应用最多的是熔化焊。压力焊中的 电阻焊，在汽车制造业中应用广泛。钎焊在电子器件生产领域的 应用最广泛
add your words here，according to your need to draw the text box size add your words here，according to your need to draw the text box size 其中： 1）熔化焊：将焊件的连接处加热到熔化状态(有时另加填充材料) 形成熔池，然后冷却，使之连接成一个整体。 2）压力焊：是对焊件连接处施加压力，或既加压力又加热，使 接头处紧密接触并产生塑性变形，通过原子结合而 使之形成一个整体。 3）钎焊：是采用比母材熔点低的金属材料，将焊件接头和钎料 同时加热到高于钎料熔点，低于母材熔点的温度，利 用液态钎料润湿母材，填充接头间隙，并与母材相互 扩散，从而形成钎焊接头。 注意：在三类焊接方法中，应用最多的是熔化焊。压力焊中的 电阻焊，在汽车制造业中应用广泛。钎焊在电子器件生产领域的 应用最广泛
焊接教学 2.6焊接应用范围 目前焊接技术已广泛地应用于现代工业的各个领域，如机械制造、 交通运输、航天航空、海洋渔业、石油化工、医疗卫生、建筑行业、核 工业等等。而且，随着焊接技术的不断发展，其应用势必越来越广泛。 核设施建造 汽车工业 管道应用
2.6 焊接应用范围 add your words here，according to your need to draw the text box size add your words here，according to your need to draw the text box size 目前焊接技术已广泛地应用于现代工业的各个领域，如机械制造、 交通运输、航天航空、海洋渔业、石油化工、医疗卫生、建筑行业、核 工业等等。而且，随着焊接技术的不断发展，其应用势必越来越广泛。 核设施建造 汽车工业 管道应用 ……

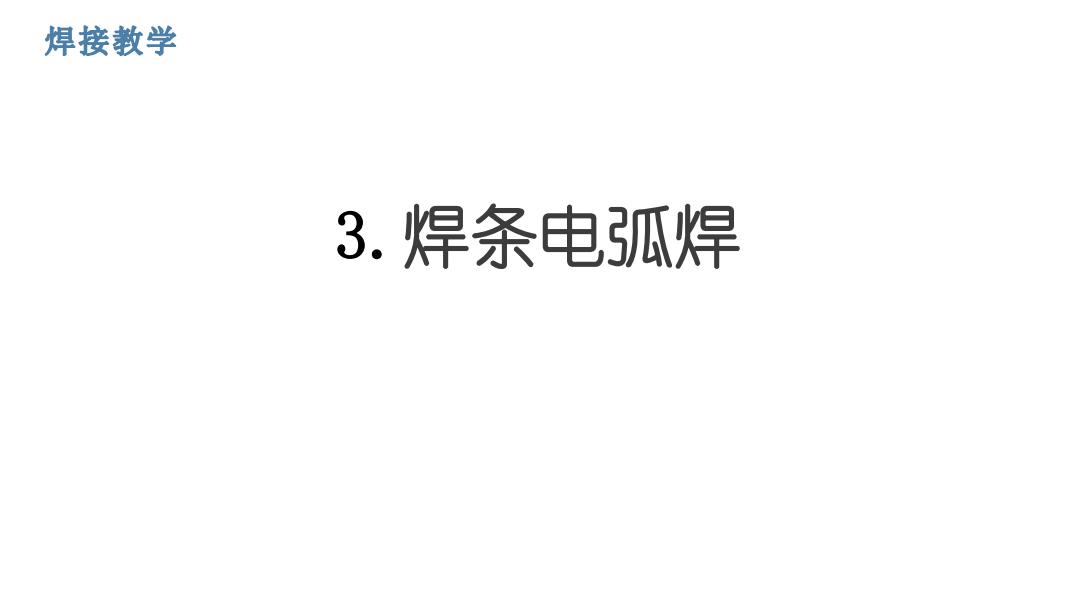

焊接教学 3.焊条电弧焊
3.焊条电弧焊

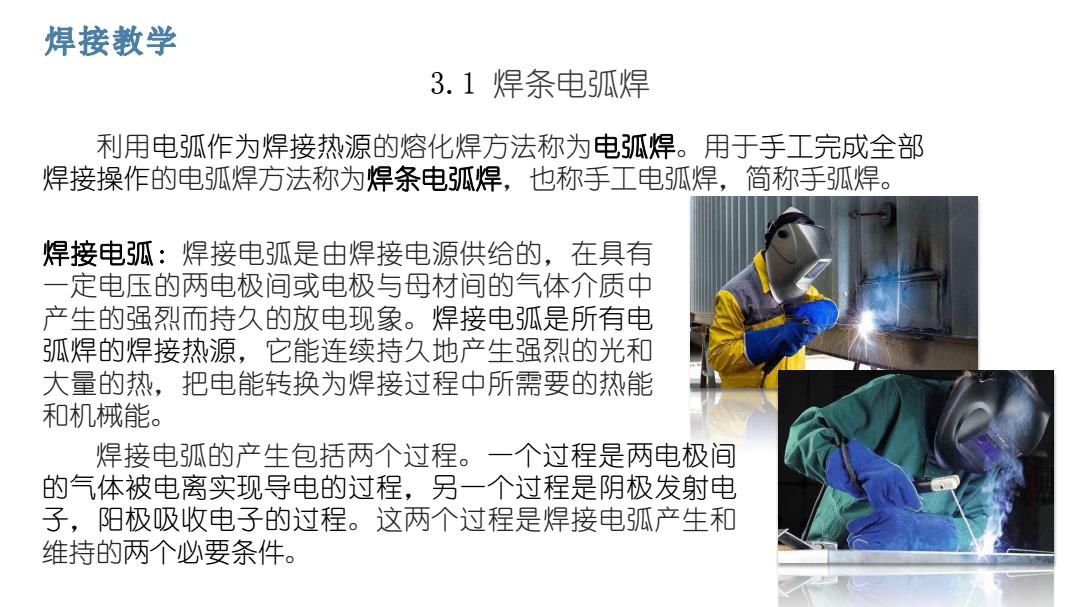

焊接教学 3.1焊条电弧焊 利用电弧作为焊接热源的熔化焊方法称为电弧焊。用于手工完成全部 焊接操作的电弧焊方法称为焊条电弧焊，也称手工电弧焊，简称手弧焊。 焊接电弧：焊接电弧是由焊接电源供给的，在具有 一定电压的两电极间或电极与母材间的气体介质中 产生的强烈而持久的放电现象。焊接电弧是所有电 弧焊的焊接热源，它能连续持久地产生强烈的光和 大量的热，把电能转换为焊接过程中所需要的热能 和机械能。 焊接电弧的产生包括两个过程。一个过程是两电极间 的气体被电离实现导电的过程，另一个过程是阴极发射电 子，阳极吸收电子的过程。这两个过程是焊接电弧产生和 维持的两个必要条件
3.1 焊条电弧焊 add your words here，according to your need to draw the text box size add your words here，according to your need to draw the text box size 利用电弧作为焊接热源的熔化焊方法称为电弧焊。用于手工完成全部 焊接操作的电弧焊方法称为焊条电弧焊，也称手工电弧焊，简称手弧焊。 焊接电弧：焊接电弧是由焊接电源供给的，在具有 一定电压的两电极间或电极与母材间的气体介质中 产生的强烈而持久的放电现象。焊接电弧是所有电 弧焊的焊接热源，它能连续持久地产生强烈的光和 大量的热，把电能转换为焊接过程中所需要的热能 和机械能。 焊接电弧的产生包括两个过程。一个过程是两电极间 的气体被电离实现导电的过程，另一个过程是阴极发射电 子，阳极吸收电子的过程。这两个过程是焊接电弧产生和 维持的两个必要条件

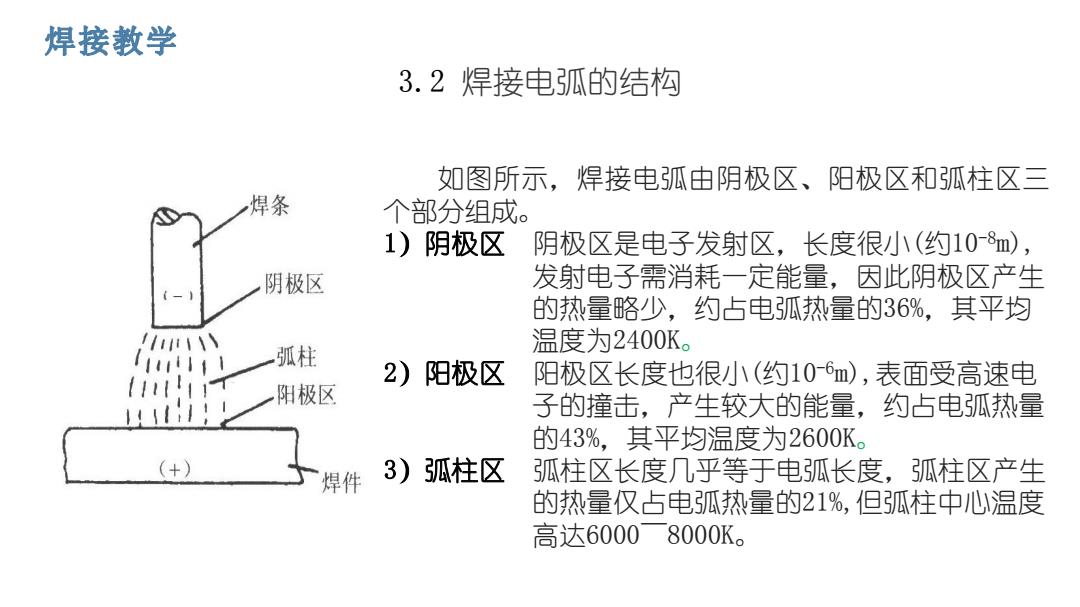

焊接教学 3.2焊接电瓜的结构 如图所示，焊接电弧由阴极区、阳极区和弧柱区三 焊条 个部分组成。 1)阴极区 阴极区是电子发射区，长度很小（约10-8m), 阴极区 发射电子需消耗一定能量，因此阴极区产生 的热量略少，约占电弧热量的36%，其平均 弧柱 温度为2400K。 2)阳极区 阳极区长度也很小（约10m),表面受高速电 11111 阳极区 子的撞击，产生较大的能量，约占电弧热量 的43%，其平均温度为2600K。 (+) 焊件 3)弧柱区 弧柱区长度几乎等于电弧长度，弧柱区产生 的热量仅占电弧热量的21%，但弧柱中心温度 高达60008000K
3.2 焊接电弧的结构 add your words here，according to your need to draw the text box size add your words here，according to your need to draw the text box size 如图所示，焊接电弧由阴极区、阳极区和弧柱区三 个部分组成。 1）阴极区 阴极区是电子发射区，长度很小(约10-8m), 发射电子需消耗一定能量，因此阴极区产生 的热量略少，约占电弧热量的36%，其平均 温度为2400K。 2）阳极区 阳极区长度也很小(约10-6m),表面受高速电 子的撞击，产生较大的能量，约占电弧热量 的43%，其平均温度为2600K。 3）弧柱区 弧柱区长度几乎等于电弧长度，弧柱区产生 的热量仅占电弧热量的21%,但弧柱中心温度 高达6000～8000K
