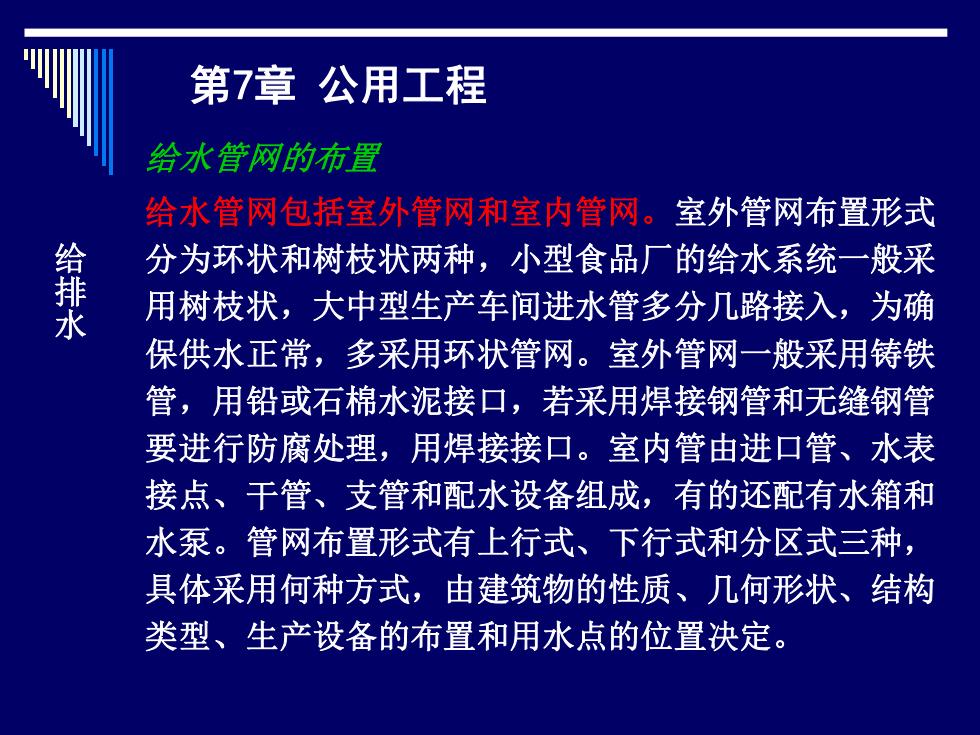

第7章公用工程 给水管网的布置 给水管网包括室外管网和室内管网。室外管网布置形式 给排水 分为环状和树枝状两种，小型食品厂的给水系统一般采 用树枝状，大中型生产车间进水管多分几路接入，为确 保供水正常，多采用环状管网。室外管网一般采用铸铁 管，用铅或石棉水泥接口，若采用焊接钢管和无缝钢管 要进行防腐处理，用焊接接口。室内管由进口管、水表 接点、干管、支管和配水设备组成，有的还配有水箱和 水泵。管网布置形式有上行式、下行式和分区式三种， 具体采用何种方式，由建筑物的性质、几何形状、结构 类型、生产设备的布置和用水点的位置决定
第7章 公用工程 给水管网的布置 给水管网包括室外管网和室内管网。室外管网布置形式 分为环状和树枝状两种，小型食品厂的给水系统一般采 用树枝状，大中型生产车间进水管多分几路接入，为确 保供水正常，多采用环状管网。室外管网一般采用铸铁 管，用铅或石棉水泥接口，若采用焊接钢管和无缝钢管 要进行防腐处理，用焊接接口。室内管由进口管、水表 接点、干管、支管和配水设备组成，有的还配有水箱和 水泵。管网布置形式有上行式、下行式和分区式三种， 具体采用何种方式，由建筑物的性质、几何形状、结构 类型、生产设备的布置和用水点的位置决定。 给 排 水

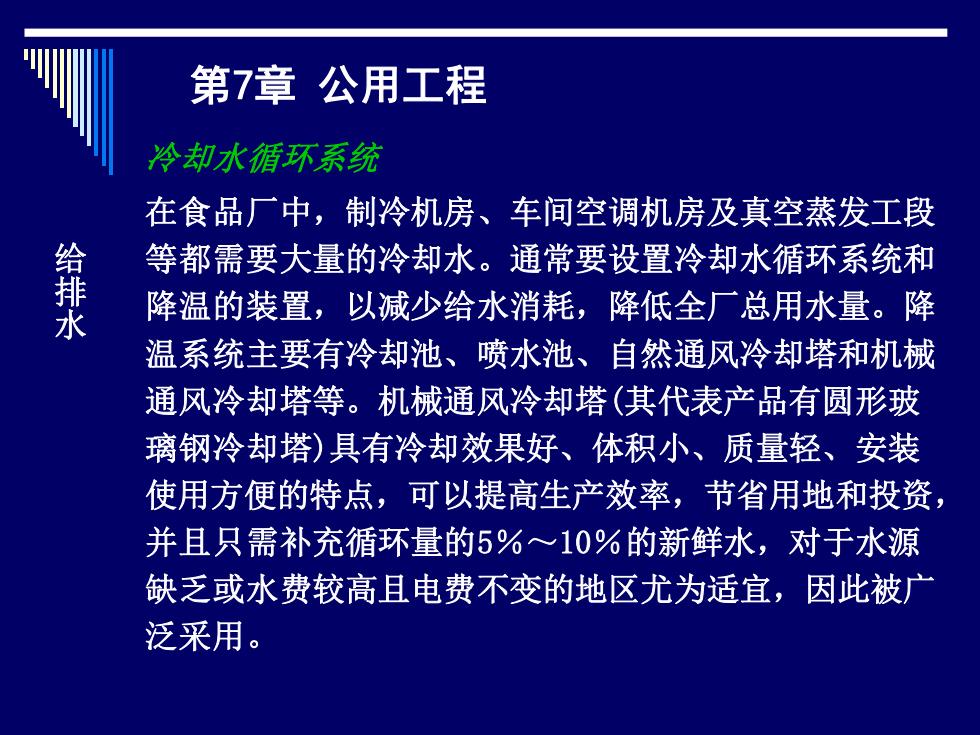

第7章公用工程 冷却水循环系统 在食品厂中，制冷机房、车间空调机房及真空蒸发工段 给排水 等都需要大量的冷却水。通常要设置冷却水循环系统和 降温的装置，以减少给水消耗，降低全厂总用水量。降 温系统主要有冷却池、喷水池、自然通风冷却塔和机械 通风冷却塔等。机械通风冷却塔（其代表产品有圆形玻 璃钢冷却塔)具有冷却效果好、体积小、质量轻、安装 使用方便的特点，可以提高生产效率，节省用地和投资， 并且只需补充循环量的5%~10%的新鲜水，对于水源 缺乏或水费较高且电费不变的地区尤为适宜，因此被广 泛采用
第7章 公用工程 冷却水循环系统 在食品厂中，制冷机房、车间空调机房及真空蒸发工段 等都需要大量的冷却水。通常要设置冷却水循环系统和 降温的装置，以减少给水消耗，降低全厂总用水量。降 温系统主要有冷却池、喷水池、自然通风冷却塔和机械 通风冷却塔等。机械通风冷却塔(其代表产品有圆形玻 璃钢冷却塔)具有冷却效果好、体积小、质量轻、安装 使用方便的特点，可以提高生产效率，节省用地和投资， 并且只需补充循环量的5％～10％的新鲜水，对于水源 缺乏或水费较高且电费不变的地区尤为适宜，因此被广 泛采用。 给 排 水
