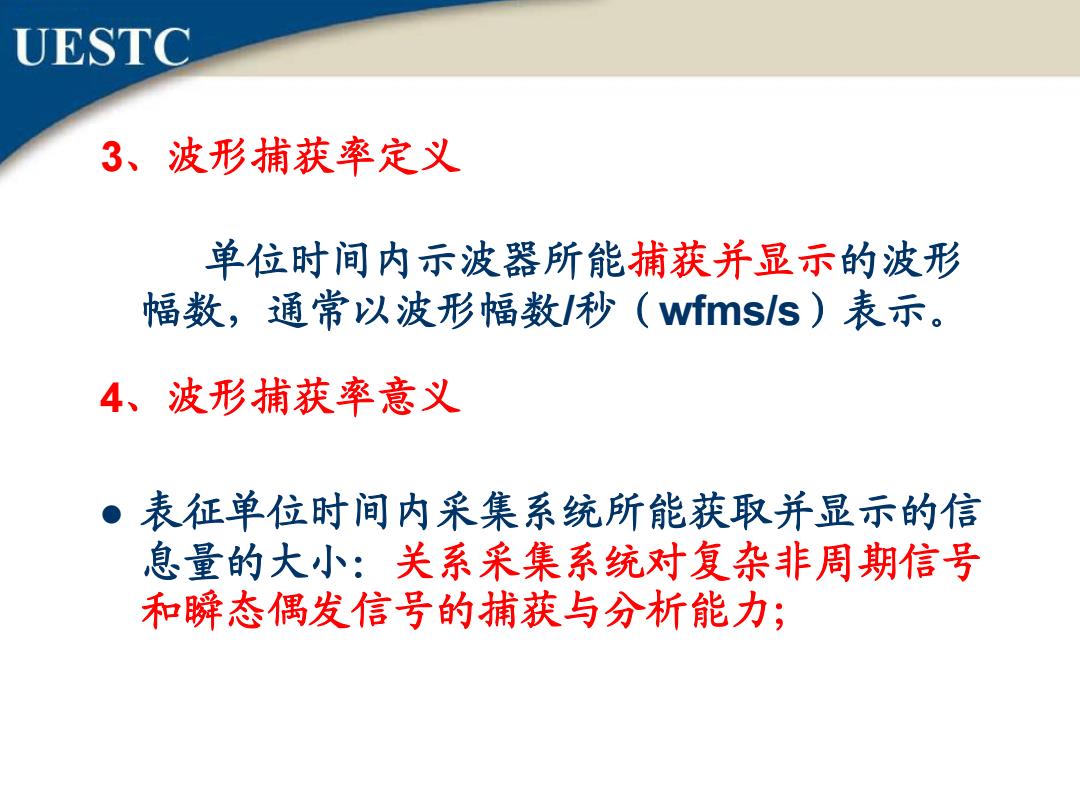

UESTC 3、波形捕获率定义 单位时间内示波器所能捕获并显示的波形 幅数，通常以波形幅数/秒(wfms/s)表示。 4、波形捕获率意义 ●表征单位时间内采集系统所能获取并显示的信 息量的大小：关系采集系统对复杂非周期信号 和瞬态偶发信号的捕获与分析能力
3、波形捕获率定义 单位时间内示波器所能捕获并显示的波形 幅数，通常以波形幅数/秒（wfms/s）表示。 4、波形捕获率意义 表征单位时间内采集系统所能获取并显示的信 息量的大小：关系采集系统对复杂非周期信号 和瞬态偶发信号的捕获与分析能力；
UESTC 4、波形捕获率意义 ● 取决于采集系统的体系结构、存储运算速度、波 形显示方法： 串行体系：软件运算，单幅显示，死区时间长； 并行体系：硬件运算，累加显示，死区时间短； 波形捕获率是评价采集系统性能优劣的重要指标： 带宽、采样率、存储深度之外的第四大核心指标
4、波形捕获率意义 取决于采集系统的体系结构、存储运算速度、波 形显示方法： 串行体系：软件运算，单幅显示，死区时间长； 并行体系：硬件运算，累加显示，死区时间短； 波形捕获率是评价采集系统性能优劣的重要指标： 带宽、采样率、存储深度之外的第四大核心指标
UESTC 5、“死区时间”和波形捕获率 “死区时间”：示波器从前一次采集结束到下一次采集 开始之间的时间段，反映了示波器连续采集波形的能力。 在“死区时间”内，示波器停止采集，进行数据处理。 在“死区时间”内的被测信号将被漏掉。 漏失偶发信号 采集 死区时间 采集 “死区时间”越小，波形捕获率越高，则采集波形的漏 失率就越低，捕获异常事件或瞬态信号的能力就越强
“死区时间”：示波器从前一次采集结束到下一次采集 开始之间的时间段，反映了示波器连续采集波形的能力。 在“死区时间”内，示波器停止采集，进行数据处理。 在“死区时间”内的被测信号将被漏掉。 “死区时间”越小，波形捕获率越高，则采集波形的漏 失率就越低，捕获异常事件或瞬态信号的能力就越强。 文 采集本 死区时间 文 采集本 漏失偶发信号 5、 “死区时间”和波形捕获率
UESTC 5、“死区时间”和波形捕获率 WCR Acquisition Dead Acquisition time time time K*T K*T 1 WCR= tacg+pro tpro=/wCR-K×T. RDT tpro 三 ×100%. tacgtpro m-(-c》 ×100%
5、 “死区时间”和波形捕获率
UESTC 5、高波形捕获率的核心结构 并行处理体系结构 FPGA 采集存储 波形图像绘制 通道 ADC 显存 LCD DSP 入 参数测量 系统控制 菜单界面绘制 授权国家发明专利：《一种极高波形捕获率数字存储示波器》， ZL200810044246.3
DSP 参数测量 系统控制 菜单界面绘制 ADC 显存 LCD FPGA 采集存储 波形图像绘制 通道 5、高波形捕获率的核心结构—— 并行处理体系结构 授权国家发明专利：《一种极高波形捕获率数字存储示波器》， ZL200810044246.3
