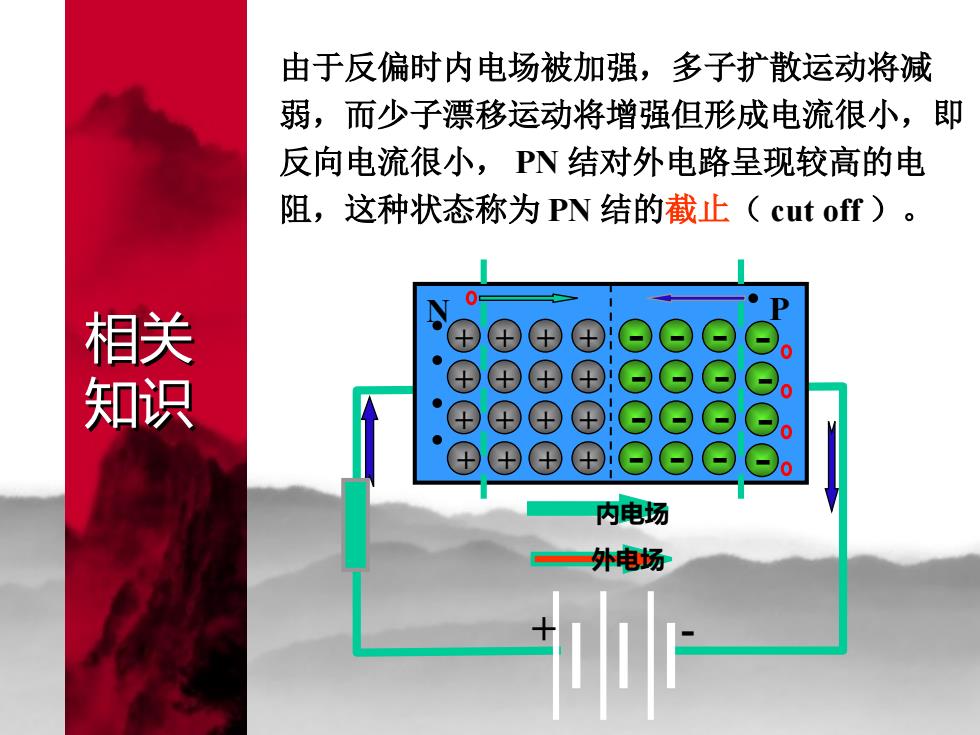

由于反偏时内电场被加强，多子扩散运动将减 弱，而少子漂移运动将增强但形成电流很小，即 反向电流很小，PN结对外电路呈现较高的电 阻，这种状态称为PN结的截止(cut off)。 相关 知识 ⊕ ⊕ ⊕⊕ 0 内电场 外电场
相关 知识 由于反偏时内电场被加强，多子扩散运动将减 弱，而少子漂移运动将增强但形成电流很小，即 反向电流很小， PN 结对外电路呈现较高的电 阻，这种状态称为 PN 结的截止（ cut off ）。 + + - - + + + + + + - - - - - - N P + + - - + + + + + + - - - - - - 内电场 外电场 + -

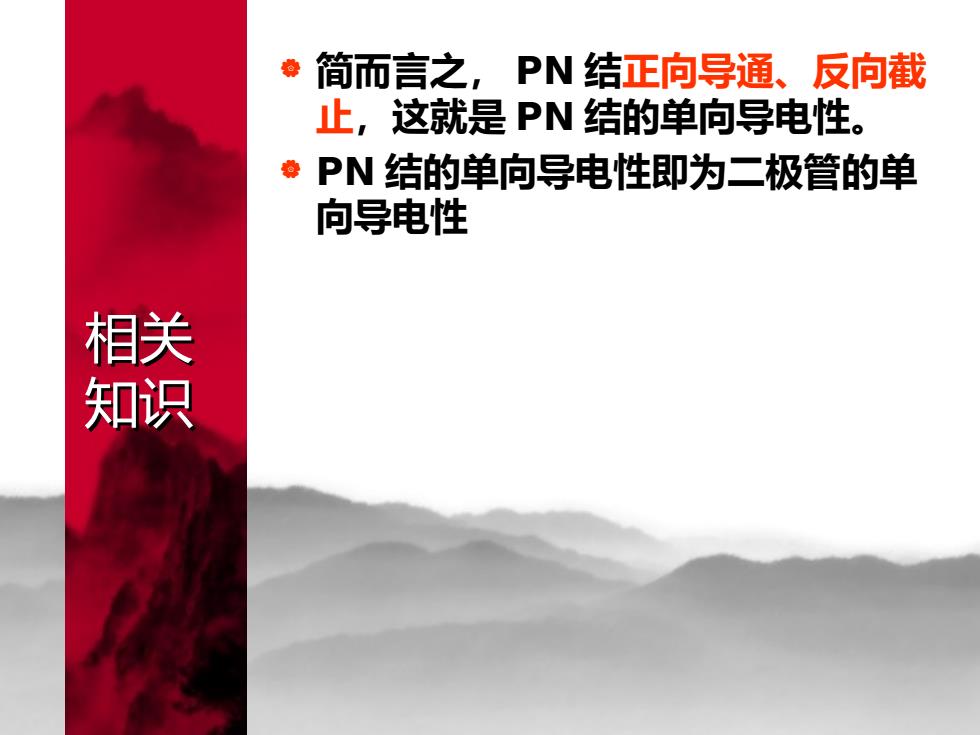

意简而言之， PN结正向导通、反向截 止，这就是PN结的单向导电性。 ·PN结的单向导电性即为二极管的单 向导电性 相关 知识
相关 知识 简而言之， PN 结正向导通、反向截 止，这就是 PN 结的单向导电性。 PN 结的单向导电性即为二极管的单 向导电性
情境任务一：子任务一 二极管的认识与测量： 子任务一提出：认识普通二极管、发光 二极管、稳压二极管、光敏二极管、变 容二极管。 相关 测量普通二极管、发光二极管、稳压二极 任务 管、光敏二极管、变容二极管。 仿真测量普通二极管、发光二极管、稳压 二极管、光敏二极管、变容二极管
相关 任务 情境任务一：子任务一 二极管的认识与测量 : 子任务一提出：认识普通二极管、发光 二极管、稳压二极管、光敏二极管、变 容二极管。 测量普通二极管、发光二极管、稳压二极 管、光敏二极管、变容二极管。 仿真测量普通二极管、发光二极管、稳压 二极管、光敏二极管、变容二极管
认识、测量、熟悉各种常用普通二 极管、稳压二极管、发光二极管、 光敏二极管、变容二极管的特性、 参数、使用方法，分析计算选择常 任务 用电路中二极管的各种参数。 目标
任务 目标 认识、测量、熟悉各种常用普通二 极管、稳压二极管、发光二极管、 光敏二极管、变容二极管的特性、 参数、使用方法，分析计算选择常 用电路中二极管的各种参数

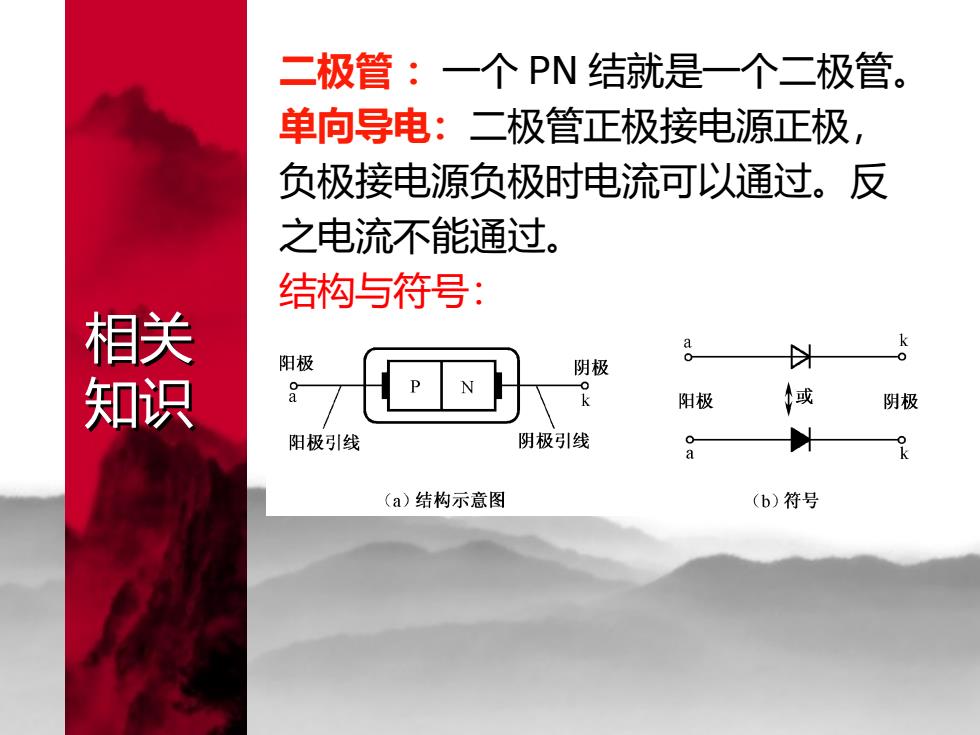

二极管：一个PN结就是一个二极管。 单向导电：二极管正极接电源正极， 负极接电源负极时电流可以通过。反 之电流不能通过。 结构与符号： 相关 阳极 8 阴极 以 知识 阳极 域 阴极 阳极引线 阴极引线 a 以 (a)结构示意图 (b)符号
相关 知识 二极管 ：一个 PN 结就是一个二极管。 单向导电：二极管正极接电源正极， 负极接电源负极时电流可以通过。反 之电流不能通过。 结构与符号：
