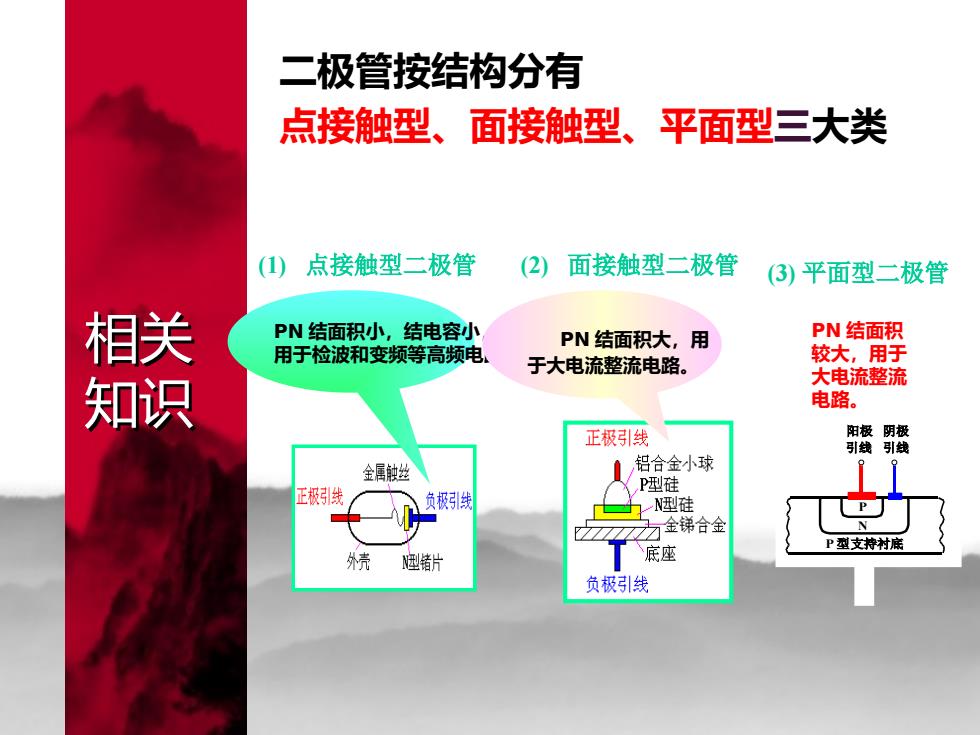

二极管按结构分有 点接触型、面接触型、 平面型三大类 (1) 点接触型二极管 (2)面接触型二极管 (3)平面型二极管 相关 PN结面积小，结电容小 PN结面积大，用 PN结面积 用于检波和变频等高频电、 于大电流整流电路。 较大，用于 大电流整流 知识 电路。 正极引线 阳极阴极 引线引线 金属触丝 铝合金小球 正极线 P型硅 Λ负极引线 N型硅 P 之方金锑合金 外壳 型储扩 底座 P型支持村底 负极引线
相关 知识 二极管按结构分有 点接触型、面接触型、平面型三大类 PN 结面积小，结电容小， 用于检波和变频等高频电路。 PN 结面积大，用 于大电流整流电路。 PN 结面积 较大，用于 大电流整流 电路。 阴极 引线 阳极 引线 P N P 型支持衬底 (1) 点接触型二极管 (2) 面接触型二极管 (3) 平面型二极管

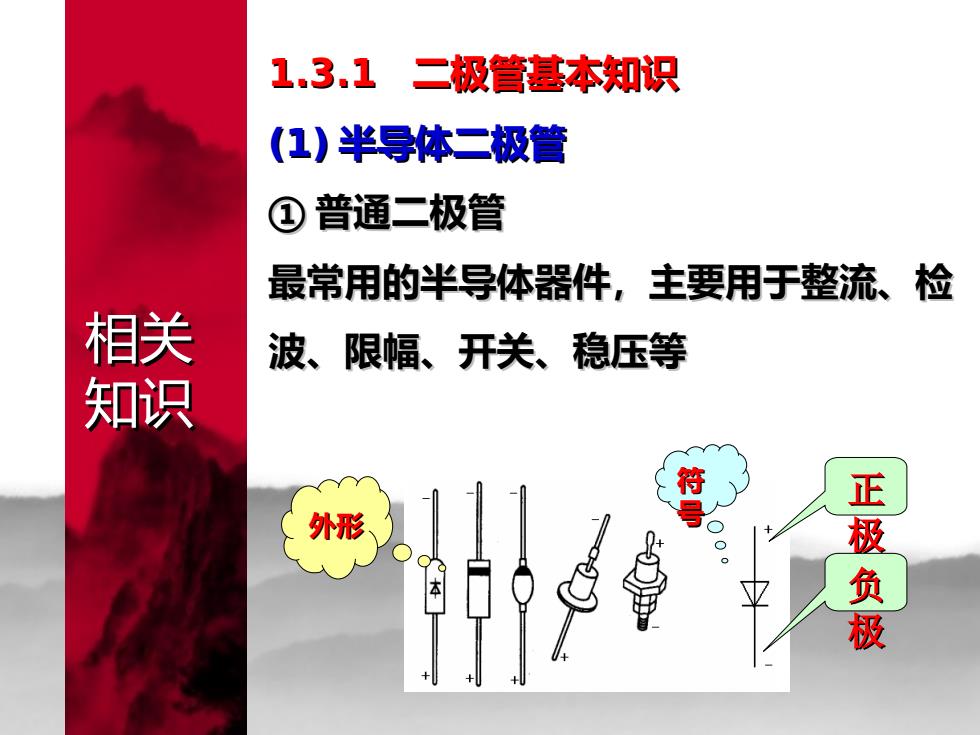

1.3.1二极管基本知识 《1)半导体二极管 ①普通二极管 最常用的半导体器件，主要用于整流、检 相关 波、限幅、开关、稳压等 知识 符 外形 本 正极负极
相关 知识 1.3.1 二极管基本知识 (1) 半导体二极管 ① 普通二极管 最常用的半导体器件，主要用于整流、检 波、限幅、开关、稳压等 外形 正 极 符 号 负 极

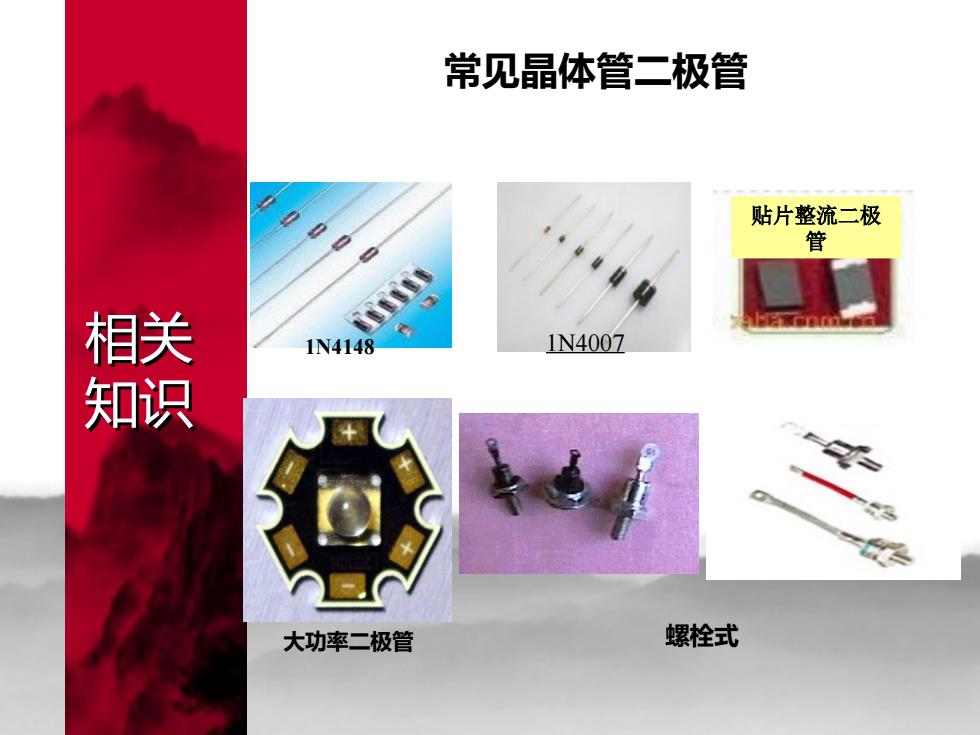

常见晶体管二极管 贴片整流二极 管 相关 1N4148 1N4007 知识 大功率二极管 螺栓式
相关 知识 常见晶体管二极管 螺栓式 1N4007 贴片整流二极 管 大功率二极管 1N4148

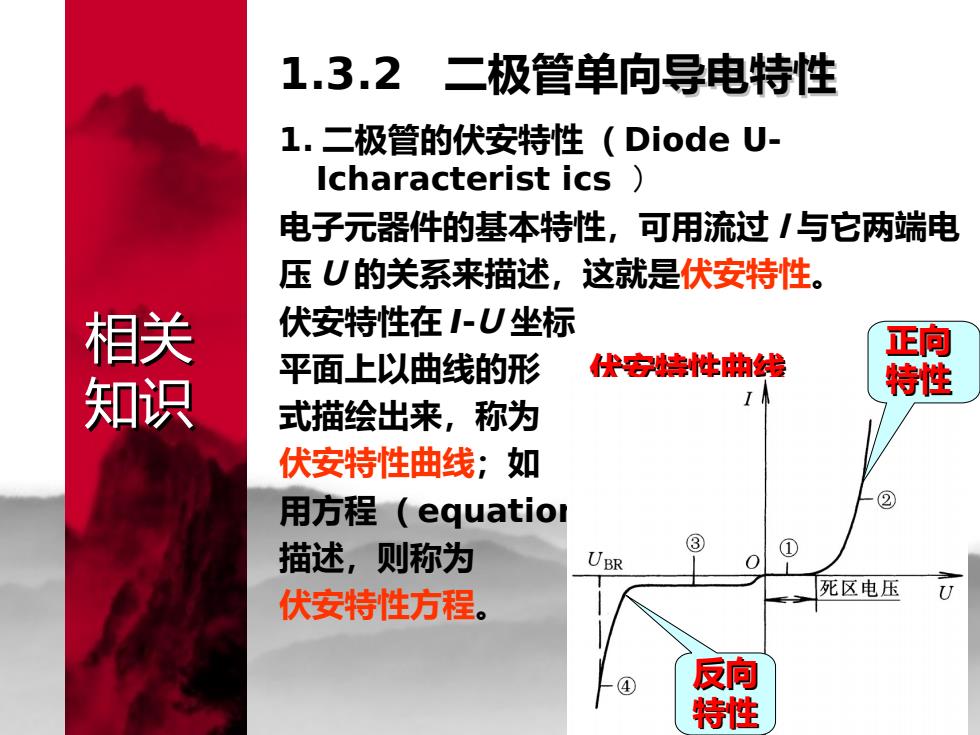

1.3.2 二极管单向导电特性 1.二极管的伏安特性（Diode U- Icharacterist ics 电子元器件的基本特性，可用流过/与它两端电 压U的关系来描述，这就是伏安特性。 相关 伏安特性在I-U坐标 正向 平面上以曲线的形 快安精性神线 知识 特性 式描绘出来，称为 伏安特性曲线；如 用方程(equation ② 描述，则称为 ③ UBR ① 伏安特性方程。 死区电压 反 特性
相关 知识 1.3.2 二极管单向导电特性 1. 二极管的伏安特性（ Diode UIcharacterist ics ） 电子元器件的基本特性，可用流过 I 与它两端电 压 U 的关系来描述，这就是伏安特性。 伏安特性在 I-U 坐标 平面上以曲线的形 伏安特性曲线 式描绘出来，称为 伏安特性曲线；如 用方程（ equation ） 描述，则称为 伏安特性方程。 正向 特性 反向 特性

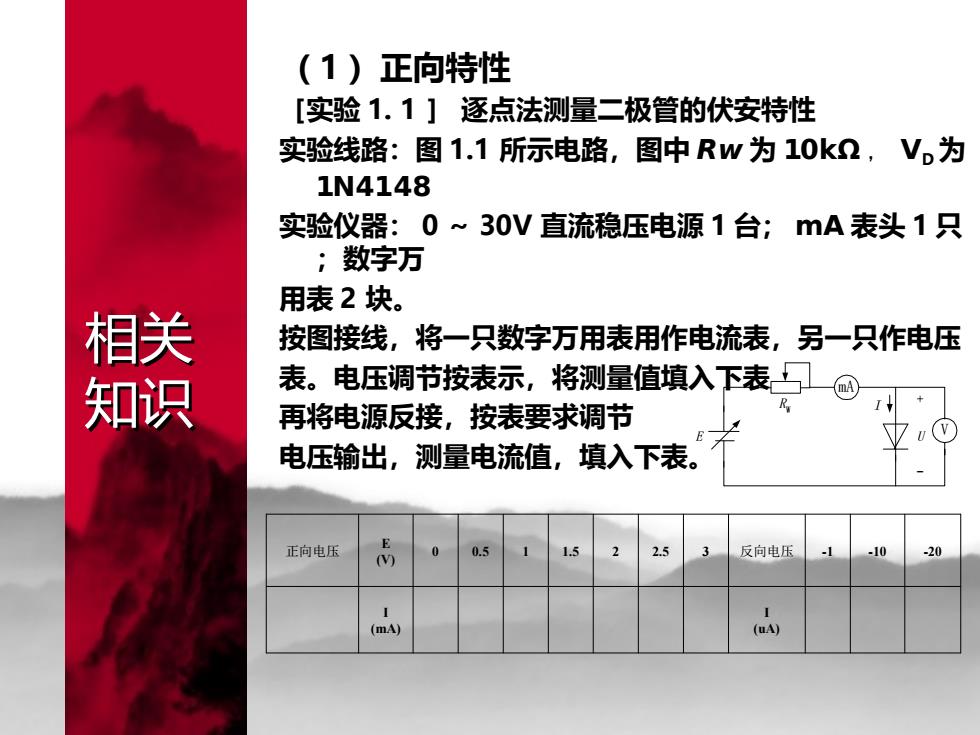

(1)正向特性 [实验1.1]逐点法测量二极管的伏安特性 实验线路：图1.1所示电路，图中Rw为10kΩ，V。为 1N4148 实验仪器：0~30V直流稳压电源1台；mA表头1只 ；数字万 用表2块。 相关 按图接线，将一只数字万用表用作电流表，另一只作电压 知识 表。电压调节按表示，将测量值填入下表© 再将电源反接，按表要求调节 电压输出，测量电流值，填入下表。 正向电压 W 0 0.5 1 1.5 2 2.5 反向电压 -10 20 (mA) (uA)
相关 知识 （ 1 ）正向特性 ［实验 1. 1 ］ 逐点法测量二极管的伏安特性 实验线路：图 1.1 所示电路，图中 Rw 为 10kΩ ， VD为 1N4148 实验仪器： 0 ～ 30V 直流稳压电源 1 台； mA 表头 1 只 ；数字万 用表 2 块。 按图接线，将一只数字万用表用作电流表，另一只作电压 表。电压调节按表示，将测量值填入下表。 再将电源反接，按表要求调节 电压输出，测量电流值，填入下表。 V mA E RW + - U I 正向电压 E (V) 0 0.5 1 1.5 2 2.5 3 反向电压 -1 -10 -20 I (mA) I (uA)
