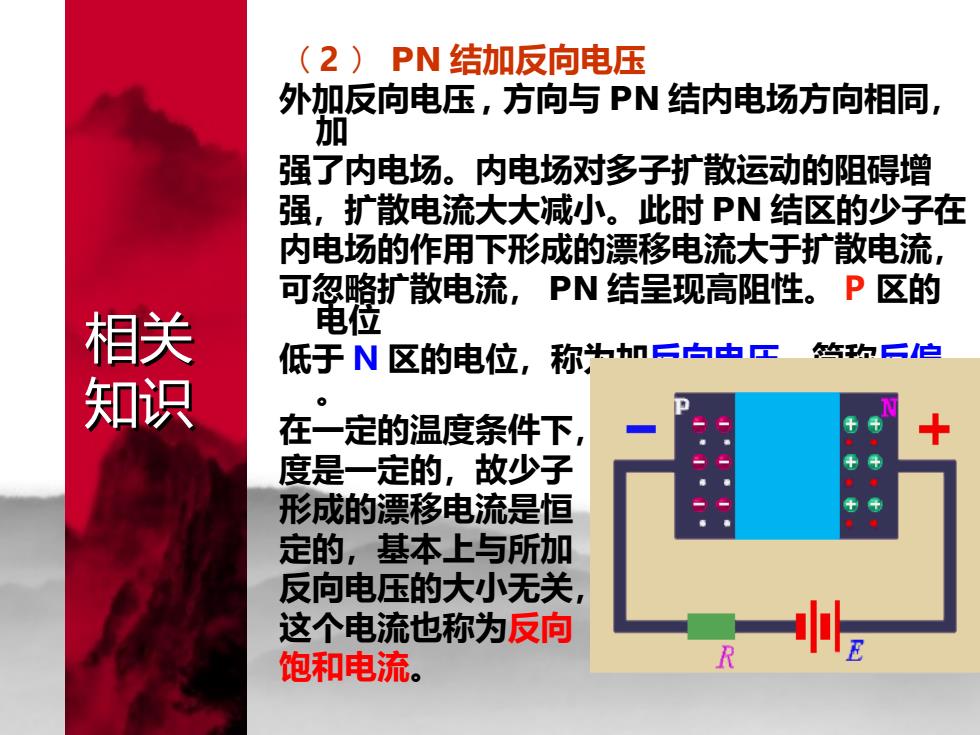

(2)PN结加反向电压 外加反向电压，方向与PN结内电场方向相同， 加 强了内电场。内电场对多子扩散运动的阻碍增 强，扩散电流大大减小。此时PN结区的少子在 内电场的作用下形成的漂移电流大于扩散电流， 可忽略扩散电流，PN结呈现高阻性。P区的 相关 电位 低于N区的电位，称斗n=白由工竺二伯 知识 在一定的温度条件下， 度是一定的，故少子 形成的漂移电流是恒 定的，基本上与所加 反向电压的大小无关 这个电流也称为反向 饱和电流
相关 知识 （ 2 ） PN 结加反向电压 外加反向电压 , 方向与 PN 结内电场方向相同， 加 强了内电场。内电场对多子扩散运动的阻碍增 强，扩散电流大大减小。此时 PN 结区的少子在 内电场的作用下形成的漂移电流大于扩散电流， 可忽略扩散电流， PN 结呈现高阻性。 P 区的 电位 低于 N 区的电位，称为加反向电压，简称反偏 。 在一定的温度条件下，由本征激发决定的少子浓 度是一定的，故少子 形成的漂移电流是恒 定的，基本上与所加 反向电压的大小无关， 这个电流也称为反向 饱和电流

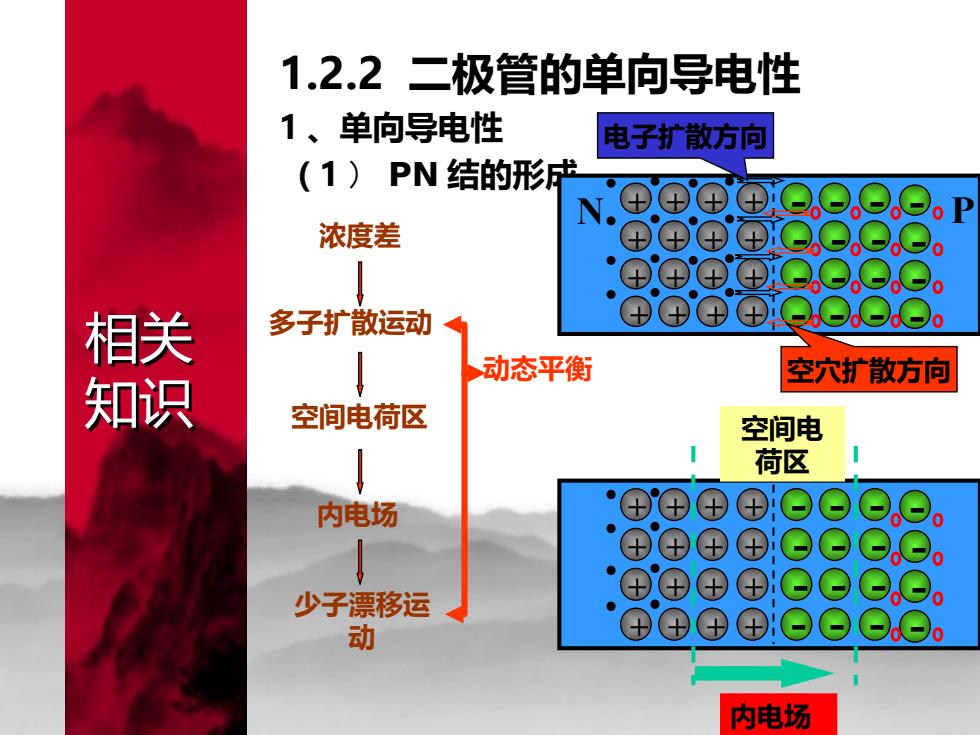

1.2.2二极管的单向导电性 1、单向导电性 电子护散方向 (1)PN结的形成 N 浓度差 相关 多子扩散运动 动态平衡 空穴扩散方向 知识 空间电荷区 空间电 ↓ 荷区 内电场 @④④⊕O©©，O, 少子漂移运 动 内电场
相关 知识 1.2.2 二极管的单向导电性 1 、单向导电性 （ 1 ） PN 结的形成 浓度差 多子扩散运动 空间电荷区 内电场 少子漂移运 动 动态平衡 + + + + - - - - + + + + + + + + + + + + - - - - - - - - - - - - 空穴扩散方向 电子扩散方向 N P + + + + - - - - + + + + + + + + + + + + - - - - - - - - - - - - 空间电 荷区 内电场

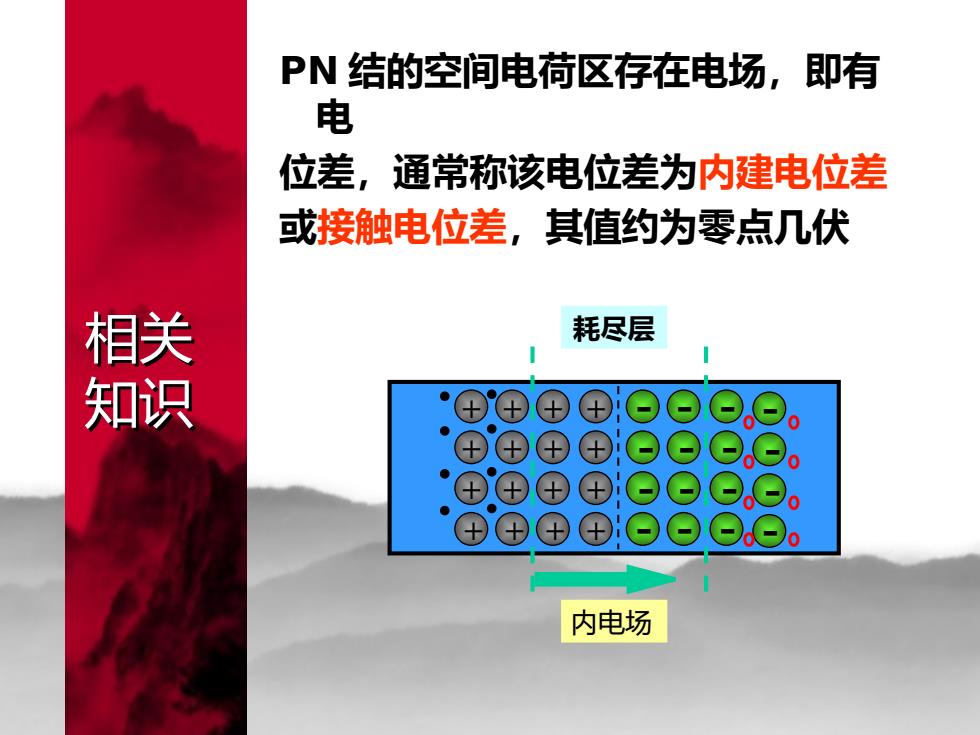

PN结的空间电荷区存在电场，即有 电 位差，通常称该电位差为内建电位差 或接触电位差，其值约为零点几伏 相关 耗尽层 知识 @o④①©O⊙，⊙， ①⊕④⊕⊕©©e,©， ⊕④⊕⊕©©©，©， ⊕⊕⊕⊕©©⊙，© 内电场
相关 知识 PN 结的空间电荷区存在电场，即有 电 位差，通常称该电位差为内建电位差 或接触电位差，其值约为零点几伏 + + + + - - - - + + + + + + + + + + + + - - - - - - - - - - - - 耗尽层 内电场

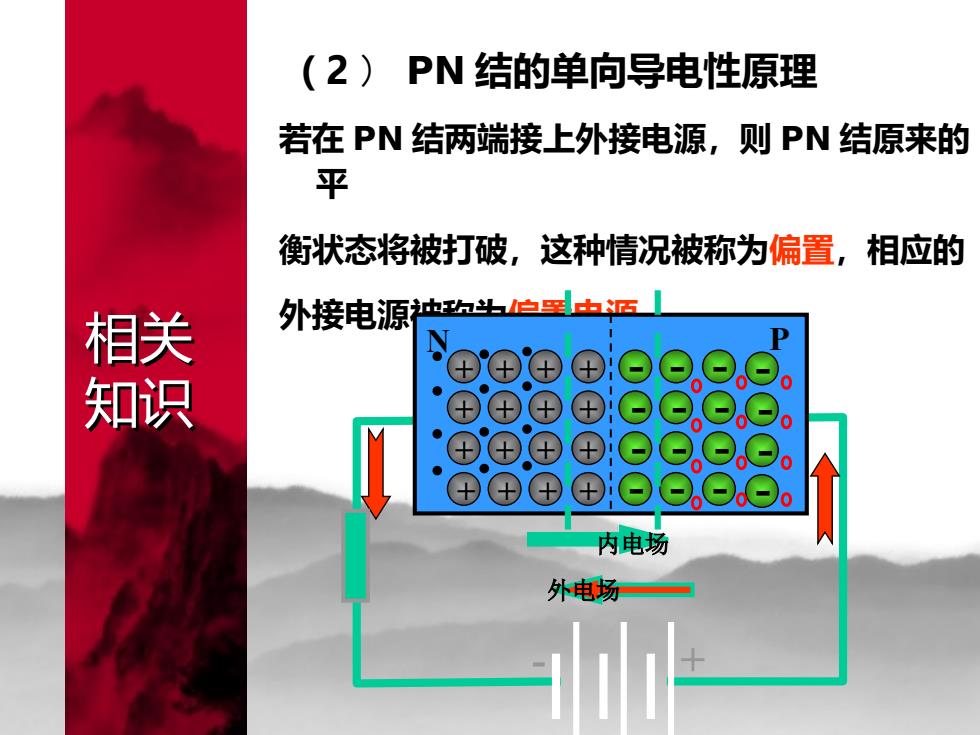

(2)PN结的单向导电性原理 若在PN结两端接上外接电源，则PN结原来的 平 衡状态将被打破，这种情况被称为偏置，相应的 相关 外接电源抽物出色型由酒」 D 知识 ⊕⊕④ ⊕ e,e.e. 内电场 外电场
相关 知识 （ 2 ） PN 结的单向导电性原理 若在 PN 结两端接上外接电源，则 PN 结原来的 平 衡状态将被打破，这种情况被称为偏置，相应的 外接电源被称为偏置电源。 + + - - + + + + + + - - - - - - 内电场 外电场 - + + + - - + + + + + + - - - - - - N P
由于正偏时内电场被削弱，少子漂移运动将减弱而 多子扩散运动将增强并形成较大电流，即正向电流 较大，PN结对外电路呈现较小的电阻，这种状态 称 为PN结的导通（cut in)。 相关 D 99.9o9 知识 ⊕⊕⊕ 内电场 外电场
相关 知识 由于正偏时内电场被削弱，少子漂移运动将减弱而 多子扩散运动将增强并形成较大电流，即正向电流 较大， PN 结对外电路呈现较小的电阻，这种状态 称 为 PN 结的导通（ cut in ）。 + + - - + + + + + + - - - - - - 内电场 外电场 - + + + - - + + + + + + - - - - - - N P
