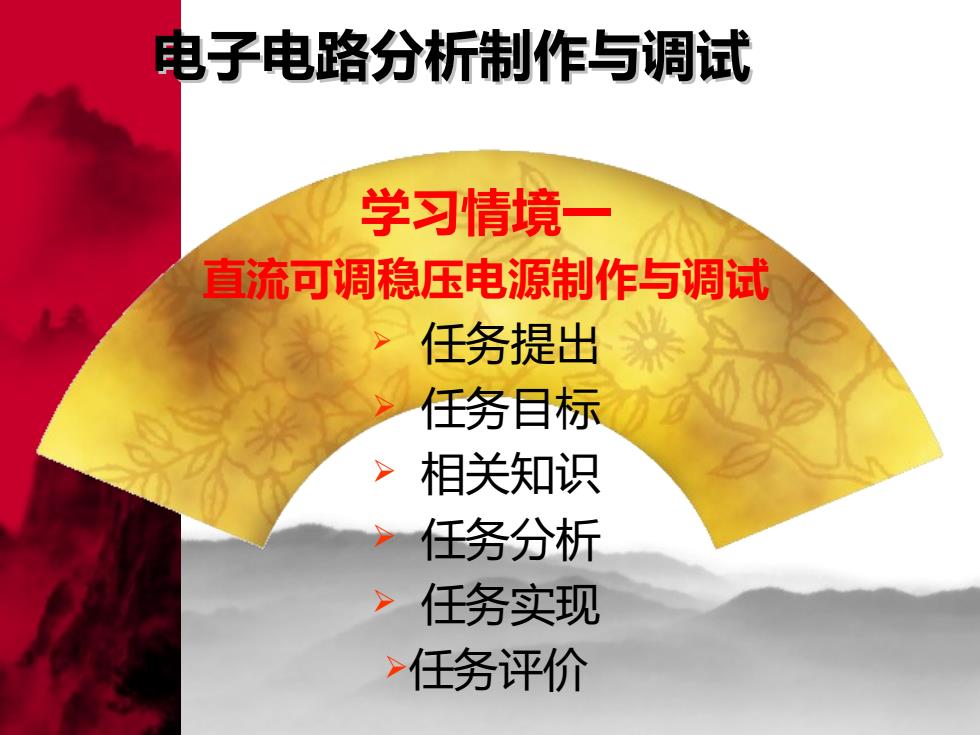

电子电路分析制作与调试 学习情境一 直流可调稳压电源制作与调试 > 任务提出 任务目标 >相关知识 任务分析 > 任务实现 >任务评价
电子电路分析制作与调试 学习情境一 直流可调稳压电源制作与调试 任务提出 任务目标 相关知识 任务分析 任务实现 任务评价
下图为一个直流输出可调稳压电 源电路，试分析其工作原理并制 作调试该电路 任务 提出 Cw3172 ADT R2 102 15V 头 Vs
任务 提出 下图为一个直流输出可调稳压电 源电路，试分析其工作原理并制 作调试该电路
实物图 翻
任务 提出 实物图
电子元器件明细表 序号 名称 规格 数量 备注 1 二极管VD1VD4 IN4007 4只 2 电阻R2 RJJ-1/4W-2702 1只 3 电阻R1 RJJ-1/4W-2.7KQ 1只 任务 电位器RW 10K0(方形)3362p-1-103 1只 5 电容C1 CCD-3300uF-25v 1只 提出 6 电容C4 CCD-1uF-15v 1只 电容C2 CCD-0.01uF-160V 1只 8 电容C3 CCD-0.01uF-160V 1只 9 发光二极管VD5 O5白发红LED 1只 10 集成稳压块 CW317(可调) 只1 11 多孔板（或印制板） 1块
任务 提出 电子元器件明细表 序号 名称 规格 数量 备注 1 二极管 VD1~VD4 IN4007 4 只 2 电阻 R2 RJJ-1/4W-270Ω 1 只 3 电阻 R1 RJJ-1/4W-2.7KΩ 1 只 4 电位器 RW 10KΩ （方形） 3362p-1-103 1 只 5 电容 C1 CCD-3300uF-25v 1 只 6 电容 C4 CCD-1uF-15v 1 只 7 电容 C2 CCD-0.01uF-160v 1 只 8 电容 C3 CCD-0.01uF-160v 1 只 9 发光二极管 VD5 Ø5 白发红 LED 1 只 10 集成稳压块 CW317 （可调） 只 1 11 多孔板（或印制板） 1 块

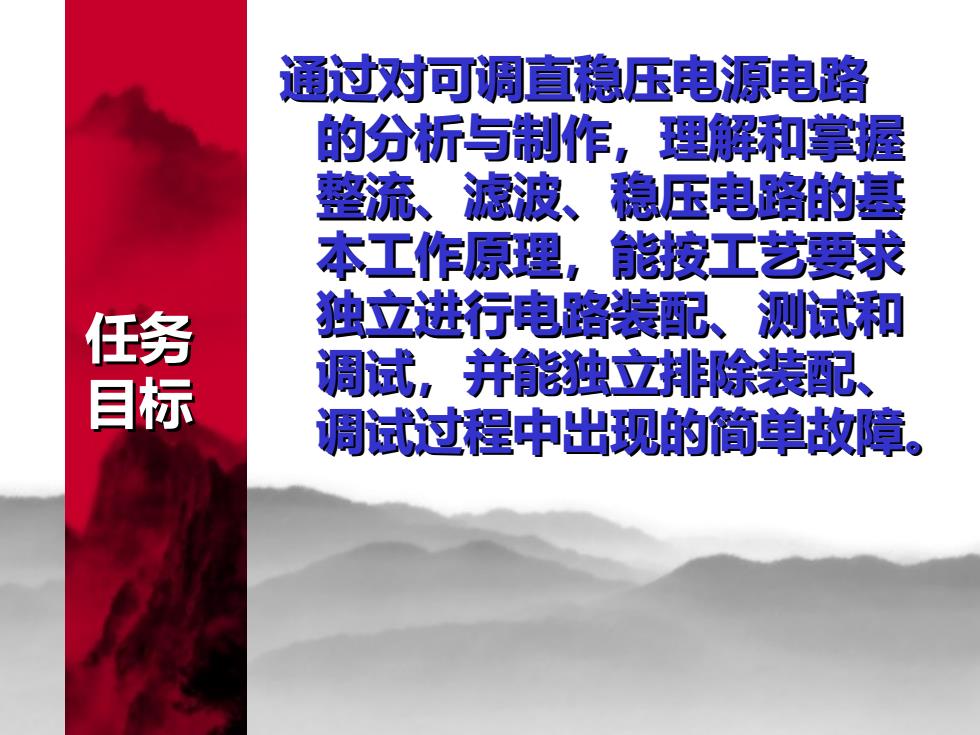

通过对可调直稳压电源电路 的分折与制作，理解和掌握 整流、滤波、稳压电路的基 本工作原理，能按工艺要求 隐 独立进行电路装配、测试和 调试，并能独立排除装配、 调试过程中出现的简单故障
任务 目标 通过对可调直稳压电源电路 的分析与制作，理解和掌握 整流、滤波、稳压电路的基 本工作原理，能按工艺要求 独立进行电路装配、测试和 调试，并能独立排除装配、 调试过程中出现的简单故障
