一、平面立体 画平面立体的投影图：即是画它的棱线和 所有顶点的投影，并区分可见性。 c'a"lc) 动画1
一、平面立体 画平面立体的投影图：即是画它的棱线和 所有顶点的投影，并区分可见性。 动画1
1.棱锥 (1)棱锥的组成 由一个底面和几个 侧棱面组成。侧棱线交 于有限远的一点一锥 顶。 (2)棱锥的三视图 (3)在棱雄面图求置时， 厨颗困剂美颜藏。 面SAC为侧垂面，另两个 侧棱面为一般位置平面
( ) s s 1.棱锥 ⑵ 棱锥的三视图 ⑶ 在棱锥面上取点 k k k a b c a b c a(c) b s n n ⑴ 棱锥的组成 n 由一个底面和几个 侧棱面组成。侧棱线交 于有限远的一点——锥 顶。 同样采用平面上取点法。 棱锥处于图示位置时， 其底面ABC是水平面，在 俯视图上反映实形。侧棱 面SAC为侧垂面，另两个 侧棱面为一般位置平面
※可见性的区分： 1)所有轮廓线都是可见的，用粗实线画； 2)轮廓线以内的直线用重影点判别可见性 3)轮廓线以内交于一点的三直线，或者全 可见或者全不可见 e d e
1）所有轮廓线都是可见的，用粗实线画； 2）轮廓线以内的直线用重影点判别可见性 3）轮廓线以内交于一点的三直线，或者全 可见或者全不可见 ※ 可见性的区分： a b d e c f d`` c `` a`` b`` f`` e `` a` c ` e ` f` b` d`
★画图时应注意： 1)立体投影图采用无轴投影，因而要自 己选定一个原点（如端面、轴线、对称面或某 一点)； 2)注意选择立体与投影面的相对位置。 把物体的主要表面、棱线、放置于与投影面平 行或垂直的位置。 ★平面立体表面上的点 在立体表面上取点的作图方法与平面内取 点的方法相同，但要注意两点：1)点位于哪 个表面上；2)判别可见性
1）立体投影图采用无轴投影，因而要自 己选定一个原点（如端面、轴线、对称面或某 一点）； 2）注意选择立体与投影面的相对位置。 把物体的主要表面、棱线、放置于与投影面平 行或垂直的位置。 ★ 画图时应注意： 在立体表面上取点的作图方法与平面内取 点的方法相同，但要注意两点：1）点位于哪 个表面上；2）判别可见性。 ★平面立体表面上的点

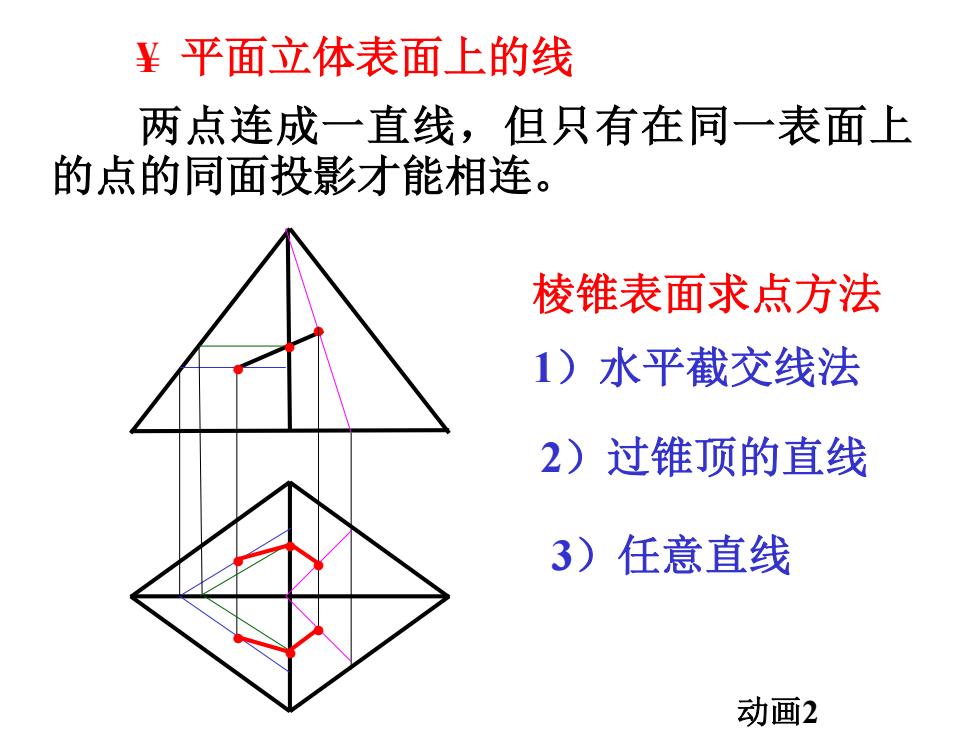

￥平面立体表面上的线 两点连成一直线，但只有在同一表面上 的点的同面投影才能相连。 棱锥表面求点方法 1)水平截交线法 2)过锥顶的直线 3)任意直线 动画2
两点连成一直线，但只有在同一表面上 的点的同面投影才能相连。 ¥ 平面立体表面上的线 棱锥表面求点方法 3）任意直线 2）过锥顶的直线 • 1）水平截交线法 • • • • • • • • 动画2
