经的 第一章 电路模型和电路定律 §1-4电阻元件 一、特点：耗能（实际器件中只要耗能电能均可用电阻元 件表示) 二、电阻元件定义： 一个二端元件若其电压、电流关系能在一u平面上用一曲 线表示，则此元件为电阻元件
现代制造装备工程技术开发中心 佛山科学技术学院 一、特点:耗能（实际器件中只要耗能电能均可用电阻元 件表示） 二、电阻元件定义： 一个二端元件若其电压、电流关系能在 i—u 平面上用一曲 线表示，则此元件为电阻元件 §1-4 电阻元件 第一章 电路模型和电路定律 + – i u

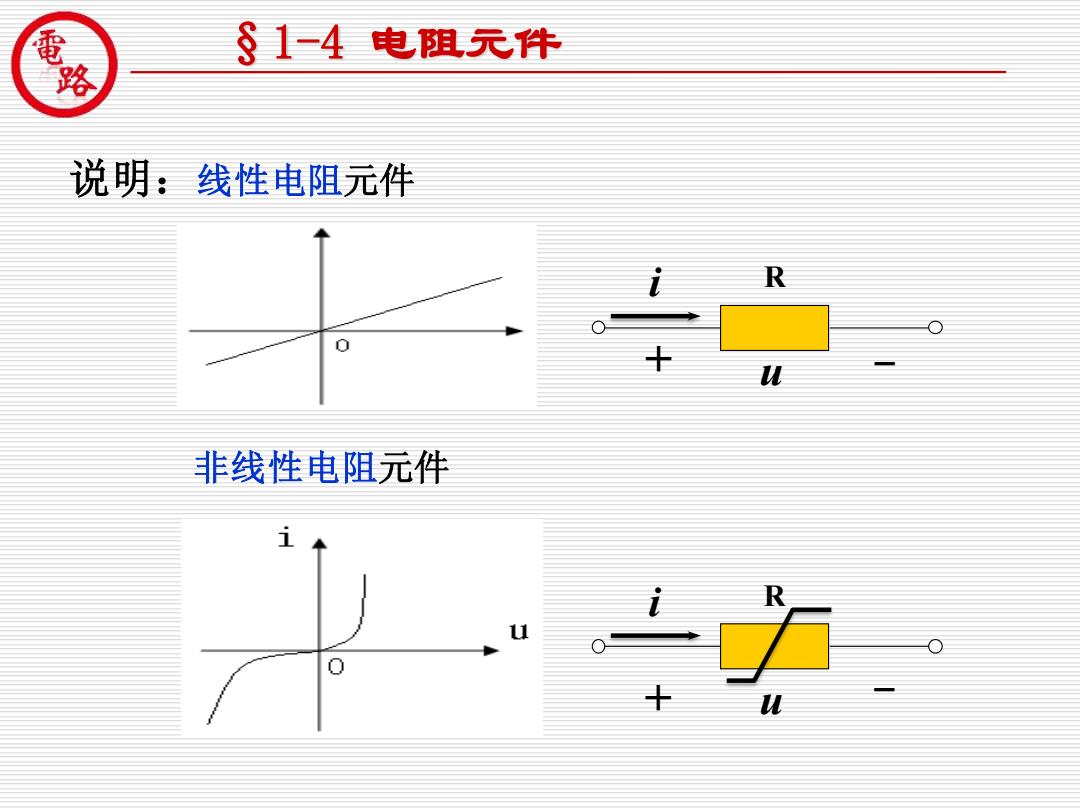

的 §1-4电阻元件 说明：线性电阻元件 R 非线性电阻元件
现代制造装备工程技术开发中心 佛山科学技术学院 说明：线性电阻元件 非线性电阻元件 §11--4 3 电阻元件 功率 + – i u R + – i u R

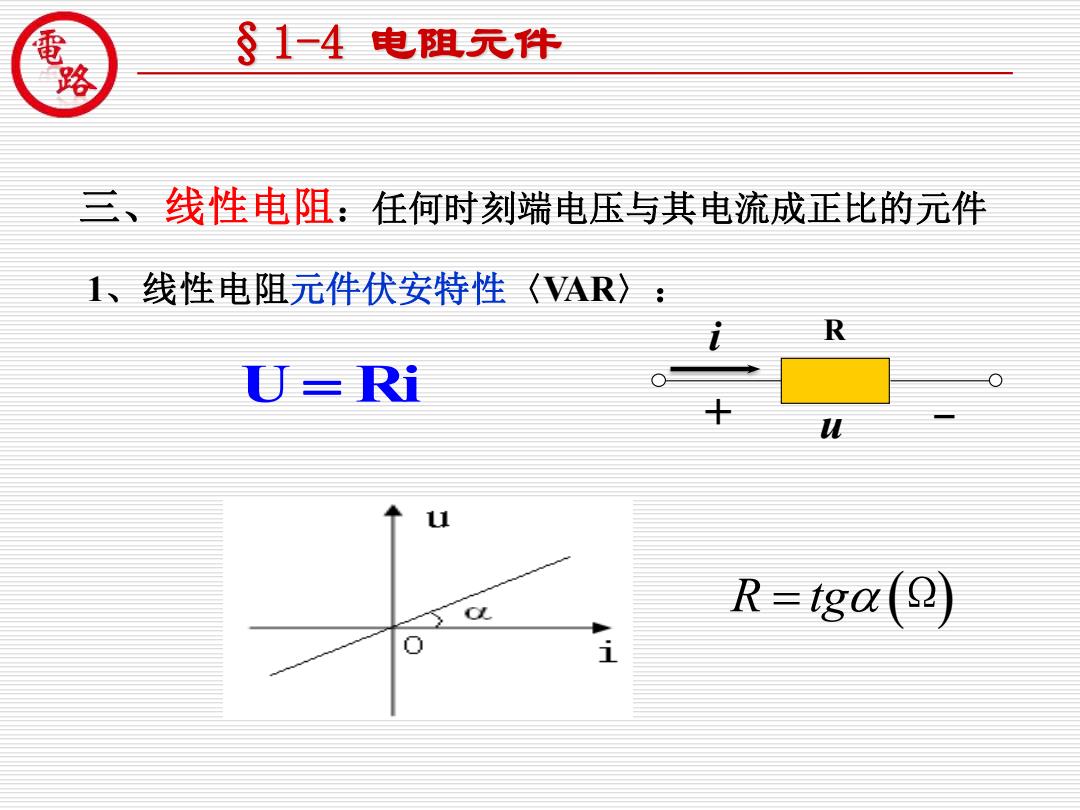

经的 §1-4电阻元件 三、线性电阻：任何时刻端电压与其电流成正比的元件 1、线性电阻元件伏安特性VAR〉云 R U=Ri 1 R=ga(Q）
现代制造装备工程技术开发中心 佛山科学技术学院 U Ri = R tg = (Ω) §1-3 功率 三、线性电阻：任何时刻端电压与其电流成正比的元件 1、线性电阻元件伏安特性〈VAR〉： §1-4 电阻元件 + – i u R
的 §1-4电阻元件 三、线性电阻 说明 VAR:W=-Ri VAR: i=Gu 令G=1/RG称为电导 电导单位：S(西)(Siemens) 电阻元件电流只与同一时刻电压有关，与过去电压值无关
现代制造装备工程技术开发中心 佛山科学技术学院 说明 VAR ： u i = −R VAR： i u = G 电阻元件电流只与同一时刻电压有关，与过去电压值无关 §1-3 功率 三、线性电阻 §1-4 电阻元件 + – i u R + – i u G 令 G = 1/R G 称为电导 电导单位：S (西) (Siemens)
