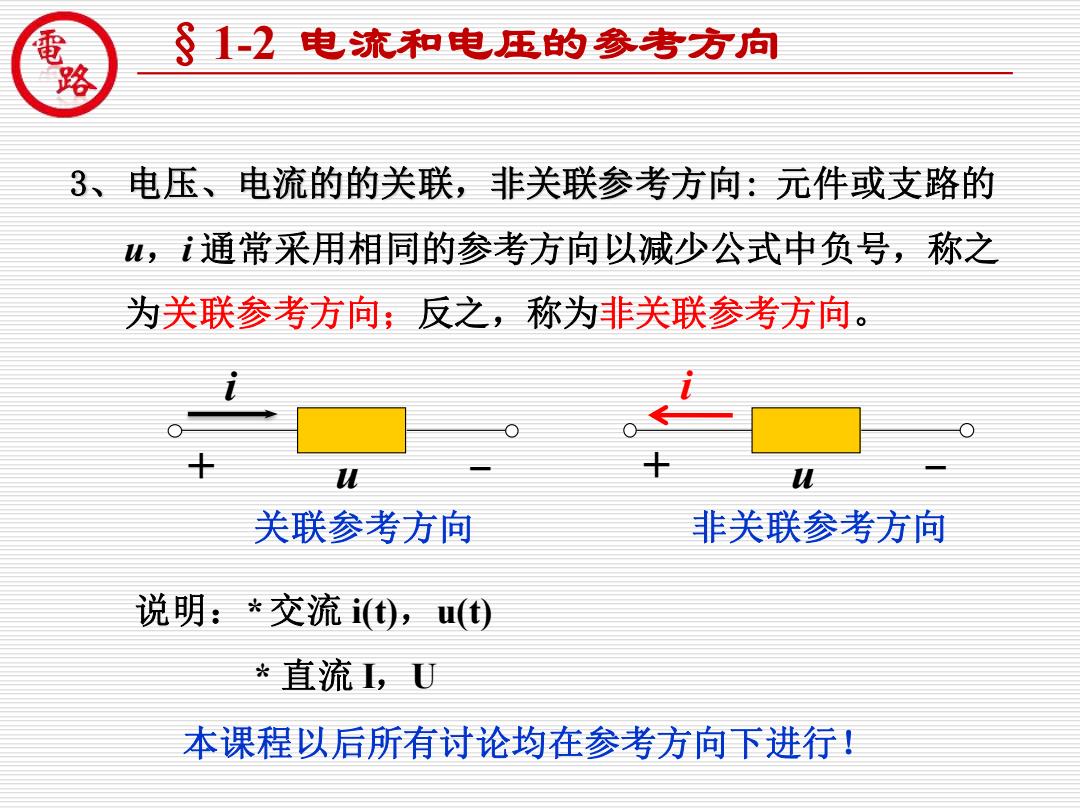

经的） §12电流和电压的参考方向 3、电压、电流的的关联，非关联参考方向：元件或支路的 ,通常采用相同的参考方向以减少公式中负号，称之 为关联参考方向；反之，称为非关联参考方向。 见 儿 关联参考方向 非关联参考方向 说明：*交流)，u() *直流I,U 本课程以后所有讨论均在参考方向下进行！
现代制造装备工程技术开发中心 佛山科学技术学院 3、电压、电流的的关联，非关联参考方向: 元件或支路的 u，i 通常采用相同的参考方向以减少公式中负号，称之 为关联参考方向；反之，称为非关联参考方向。 说明：* 交流 i(t)，u(t) * 直流 I，U + – i u 关联参考方向 + – i u 非关联参考方向 本课程以后所有讨论均在参考方向下进行！ §1-2 电流和电压的参考方向

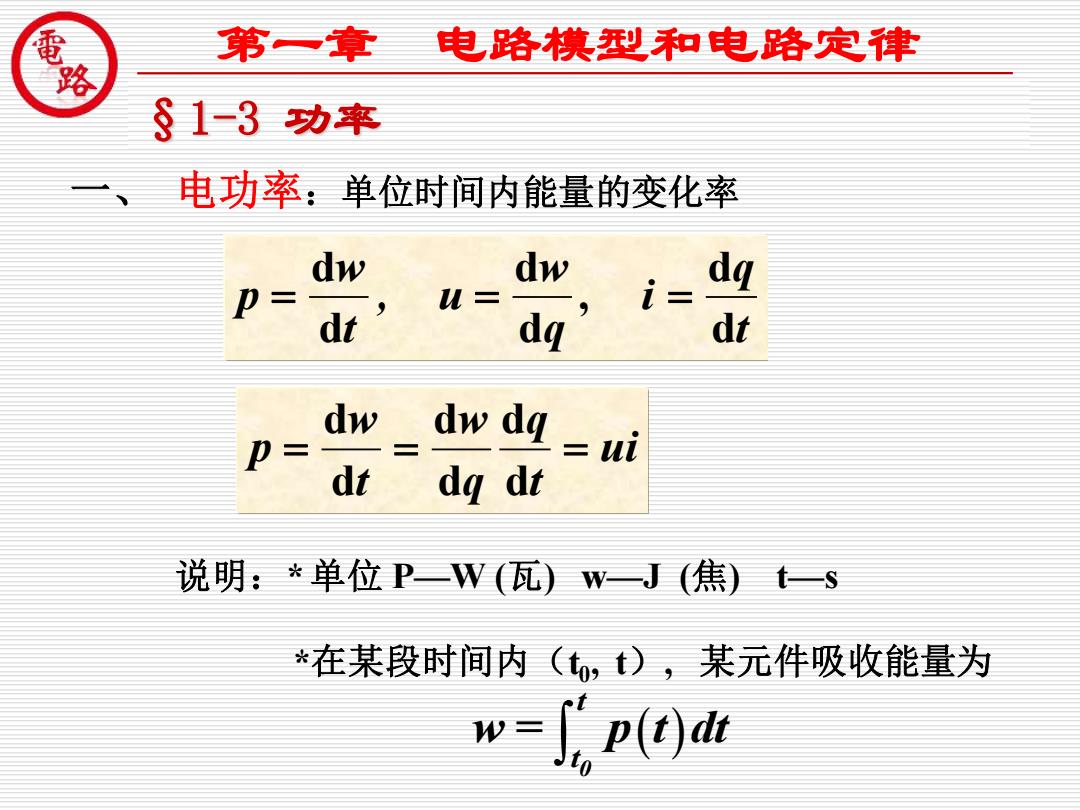

效 第一章 电路模型和电路定律 §1-3功率 电功率：单位时间内能量的变化率 dw dw = W= i= dt dq dw dw dq D= ui dt dq dt 说明：*单位PW(瓦)wJ(焦)s *在某段时间内(，)，某元件吸收能量为 w-p(di
现代制造装备工程技术开发中心 佛山科学技术学院 说明：* 单位 P—W (瓦) w—J (焦) t—s *在某段时间内（t0 , t）, 某元件吸收能量为 ( ) 0 t t w = p t dt §1-3 功率 一、 电功率：单位时间内能量的变化率 t q i q w , u t w p d d , d d d d = = = ui t q q w t w p = = = d d d d d d 第一章 电路模型和电路定律
经的） §1-3功率 二、功率的计算 1.u,i关联参考方向 ()= dwdw dq dt dq dt P>0吸收正功率 （实际吸收) P<0吸收负功率（实际发出
现代制造装备工程技术开发中心 佛山科学技术学院 二、功率的计算 ( ) dw dw dq P t u i dt dq dt 吸 = = = §1-3 功率 + – u 1. u, i 关联参考方向 P>0 吸收正功率 ( 实际吸收 ) P<0 吸收负功率 ( 实际发出 )

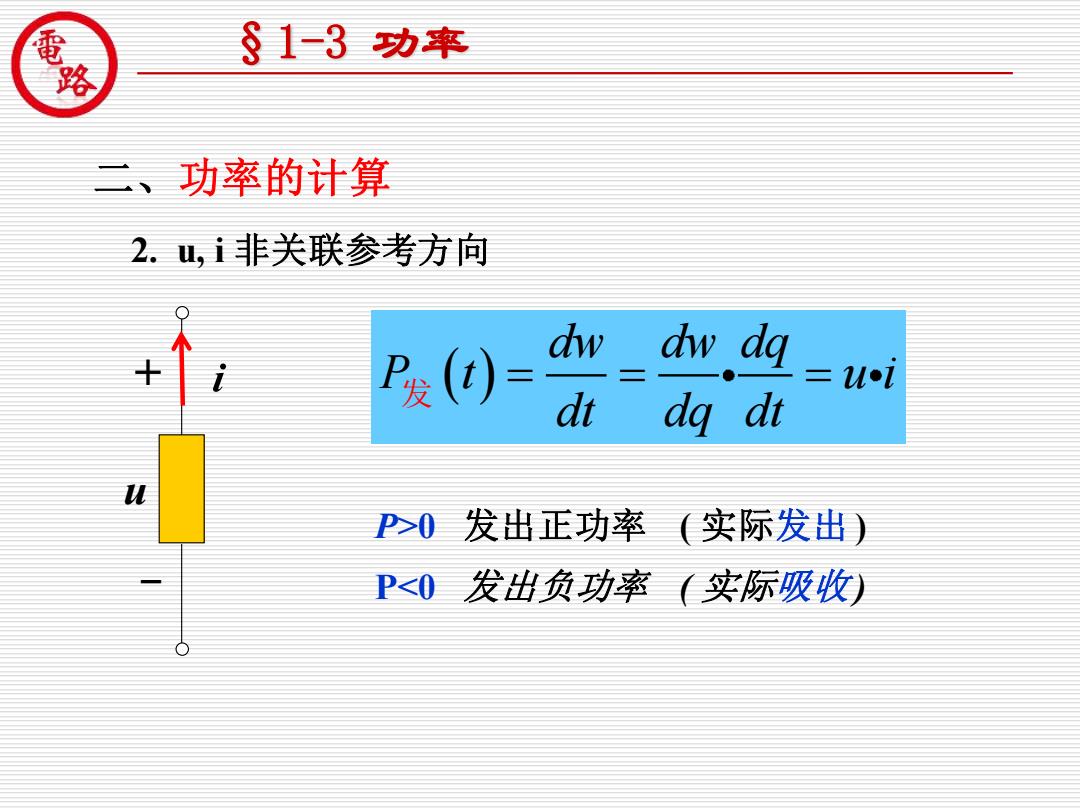

效 §1-3功率 二、功率的计算 2.u,非关联参考方向 发()= dwdw dg dt dq dt P>0发出正功率 （实际发出) P<0发出负功率（实际吸收）
现代制造装备工程技术开发中心 佛山科学技术学院 二、功率的计算 ( ) dw dw dq P t u i dt dq dt = = = 发 + – u 2. u, i 非关联参考方向 P>0 发出正功率 ( 实际发出 ) P<0 发出负功率 ( 实际吸收 ) §1-3 功率

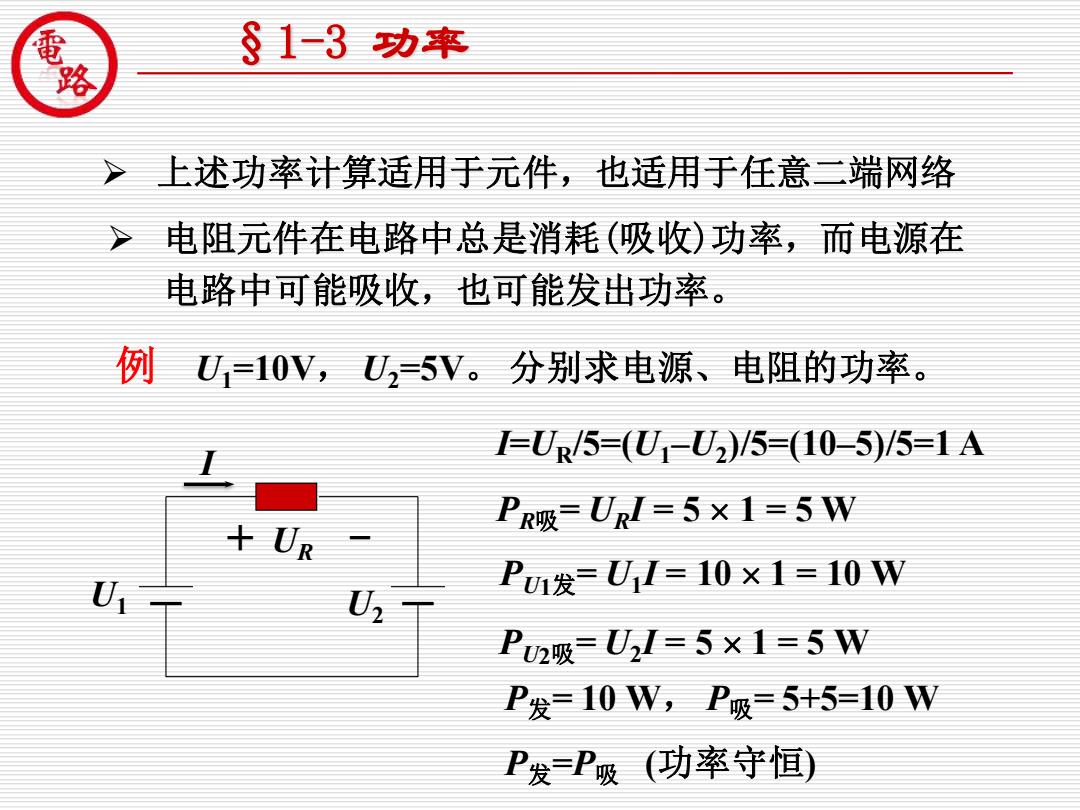

经的 §13功率 上述功率计算适用于元件，也适用于任意二端网络 电阻元件在电路中总是消耗（吸收）功率，而电源在 电路中可能吸收，也可能发出功率。 例U=10V,U,5V。分别求电源、电阻的功率。 U/5=(UU5)/5=10-5)5=1A +U取 PR吸=URl=5×1=5W P发=U=10×1=10W P2吸=U=5×1=5W P发=10W,P吸=5+5=10W P发P吸（功率守恒）
现代制造装备工程技术开发中心 佛山科学技术学院 ➢ 上述功率计算适用于元件，也适用于任意二端网络 ➢ 电阻元件在电路中总是消耗(吸收)功率，而电源在 电路中可能吸收，也可能发出功率。 + – I UR U1 U2 例 U1=10V， U2=5V。 分别求电源、电阻的功率。 PR吸= URI = 5 1 = 5 W PU1发= U1 I = 10 1 = 10 W PU2吸= U2 I = 5 1 = 5 W P发= 10 W， P吸= 5+5=10 W P发=P吸 (功率守恒) I=UR/5=(U1–U2 )/5=(10–5)/5=1 A §1-3 功率
