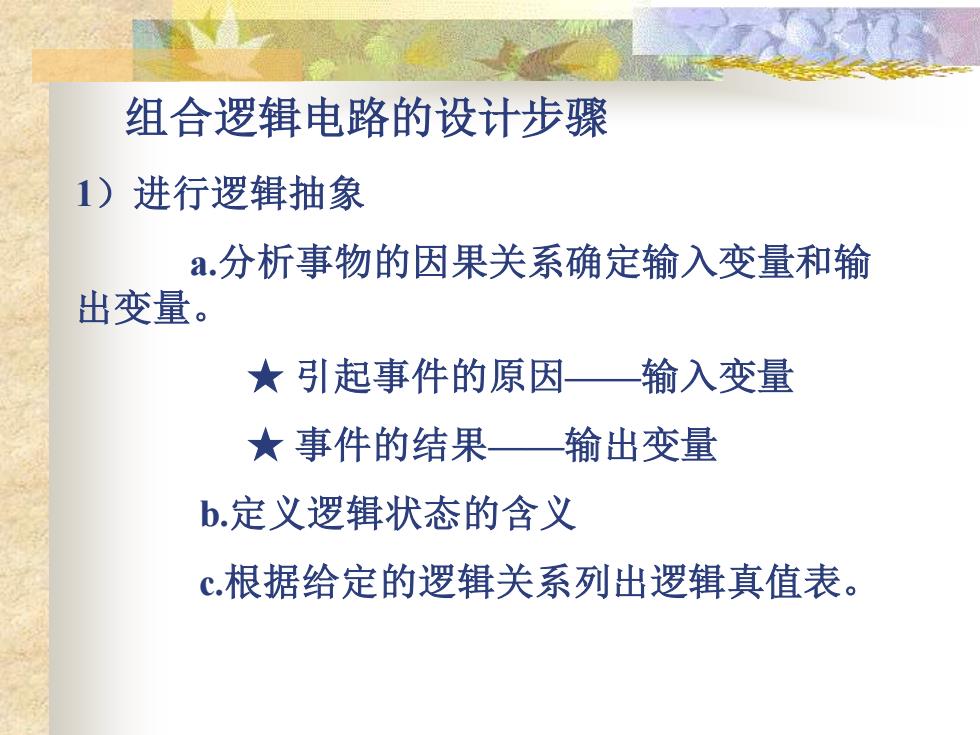

组合逻辑电路的设计步骤 1)进行逻辑抽象 a.分析事物的因果关系确定输入变量和输 出变量。 ★引起事件的原因— 输入变量 ★事件的结果 —输出变量 b.定义逻辑状态的含义 c根据给定的逻辑关系列出逻辑真值表
组合逻辑电路的设计步骤 1）进行逻辑抽象 a.分析事物的因果关系确定输入变量和输 出变量。 ★ 引起事件的原因——输入变量 ★ 事件的结果——输出变量 b.定义逻辑状态的含义 c.根据给定的逻辑关系列出逻辑真值表

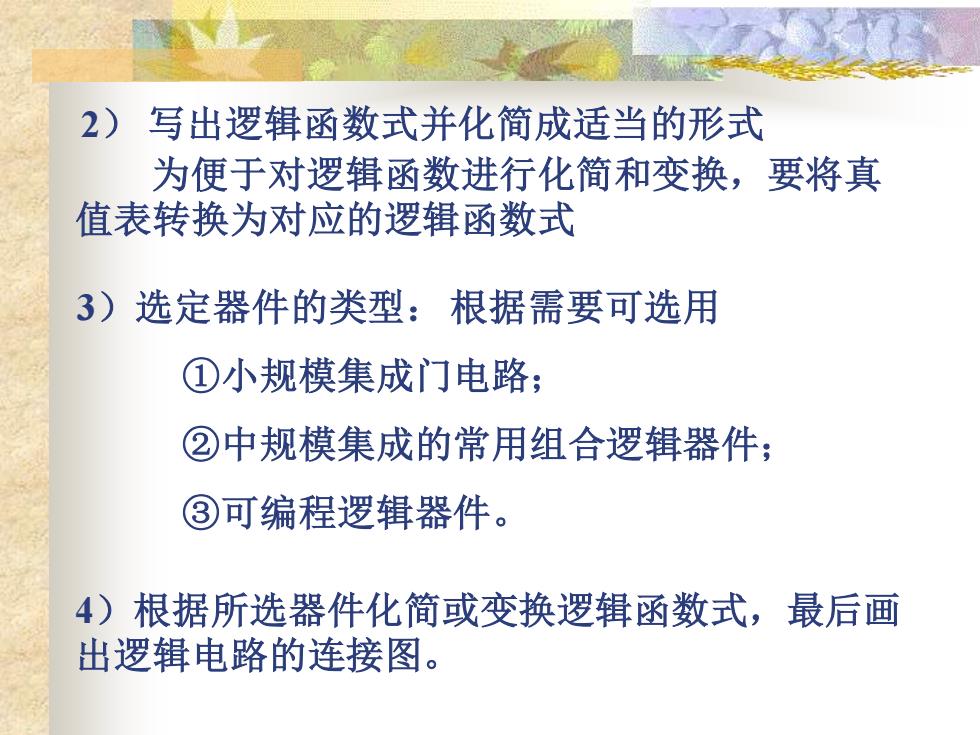

2)写出逻辑函数式并化简成适当的形式 为便于对逻辑函数进行化简和变换，要将真 值表转换为对应的逻辑函数式 3)选定器件的类型：根据需要可选用 ①小规模集成门电路； ②中规模集成的常用组合逻辑器件； ③可编程逻辑器件。 4)根据所选器件化简或变换逻辑函数式，最后画 出逻辑电路的连接图
2） 写出逻辑函数式并化简成适当的形式 为便于对逻辑函数进行化简和变换，要将真 值表转换为对应的逻辑函数式 3）选定器件的类型：根据需要可选用 ①小规模集成门电路； ②中规模集成的常用组合逻辑器件； ③可编程逻辑器件。 4）根据所选器件化简或变换逻辑函数式，最后画 出逻辑电路的连接图

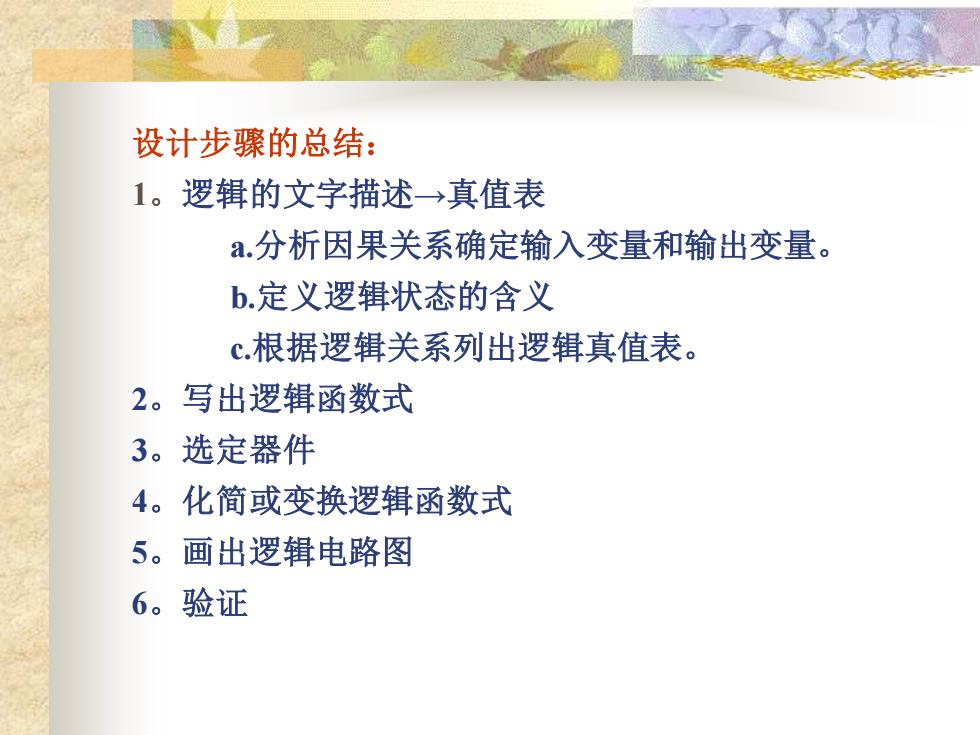

设计步骤的总结： 1。逻辑的文字描述→真值表 a.分析因果关系确定输入变量和输出变量。 b.定义逻辑状态的含义 c.根据逻辑关系列出逻辑真值表。 2。写出逻辑函数式 3。选定器件 4。化简或变换逻辑函数式 5。画出逻辑电路图 6。验证
设计步骤的总结： 1。逻辑的文字描述→真值表 a.分析因果关系确定输入变量和输出变量。 b.定义逻辑状态的含义 c.根据逻辑关系列出逻辑真值表。 2。写出逻辑函数式 3。选定器件 4。化简或变换逻辑函数式 5。画出逻辑电路图 6。验证

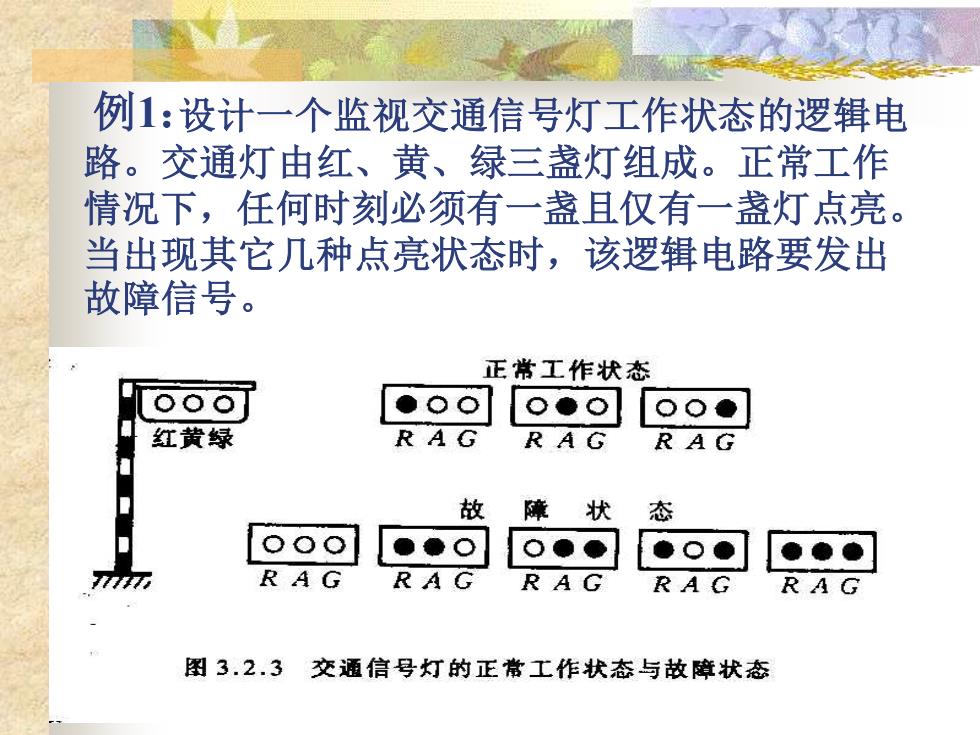

例1：设计一个监视交通信号灯工作状态的逻辑电 路。交通灯由红、黄、绿三盏灯组成。正常工作 情况下，任何时刻必须有一盏且仅有一盏灯点亮。 当出现其它几种点亮状态时，该逻辑电路要发出 故障信号。 正常工作状态 ●0 红黄绿 RAG RAG R A 故 障 状 态 ●●0 O●● ●O● ●●● RAG RAG RAG RAG 图3.2.3 交通信号灯的正常工作状态与故障状态
设计一个监视交通信号灯工作状态的逻辑电 路。交通灯由红、黄、绿三盏灯组成。正常工作 情况下，任何时刻必须有一盏且仅有一盏灯点亮。 当出现其它几种点亮状态时，该逻辑电路要发出 故障信号。 例1：

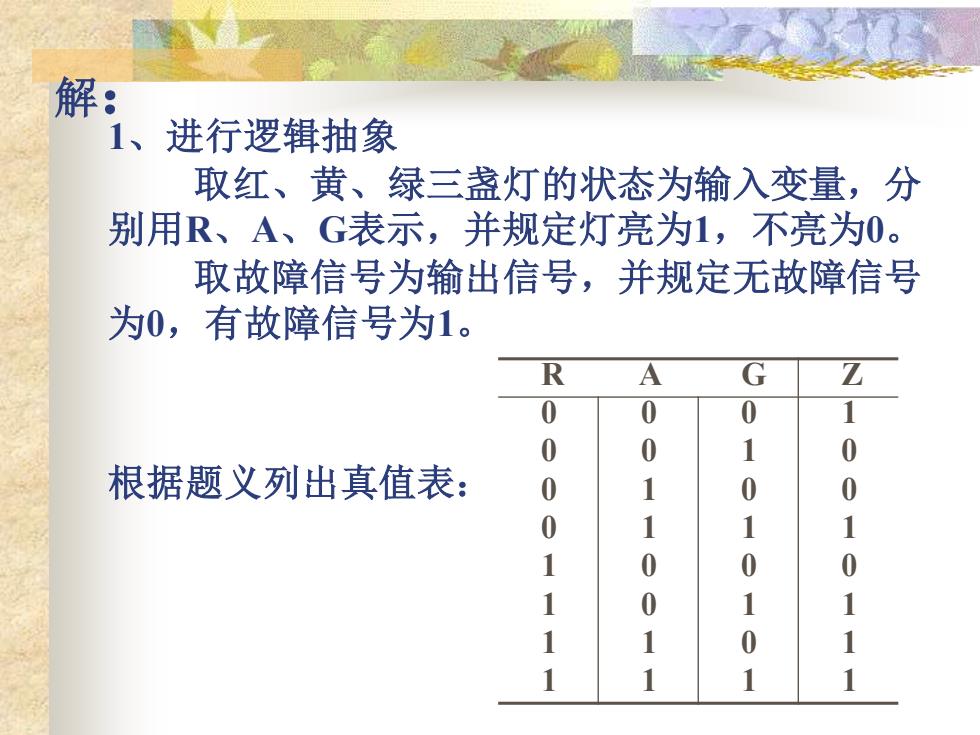

解 1、 进行逻辑抽象 取红、黄、绿三盏灯的状态为输入变量，分 别用R、A、G表示，并规定灯亮为1，不亮为0。 取故障信号为输出信号，并规定无故障信号 为0，有故障信号为1。 A G 0 0 0 0 0 0 根据题义列出真值表： 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 1 1 1 0 1 1 1 1
解： 1、进行逻辑抽象 取红、黄、绿三盏灯的状态为输入变量，分 别用R、A、G表示，并规定灯亮为1，不亮为0。 取故障信号为输出信号，并规定无故障信号 为0，有故障信号为1。 根据题义列出真值表： R A G Z 0 0 0 1 0 0 1 0 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 1 1 1 0 1 1 1 1 1
