R 2、写出逻辑函数式 0 0 0 0 0 由真值表可得： 0 1 0 0 Z-RAG+RAG+RAG+RAG 0 1 1 1 1 0 0 0 +RAG 1 0 1 1 1 1 0 1 1 3、器件选定小规模集成门电路。 1 1 1 4、将上式化简后得： RAG 00 01 11 10 1 0 Z-RAG+RA+RG+AG 0 0
2、写出逻辑函数式 R A G Z 0 0 0 1 0 0 1 0 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 1 1 1 0 1 1 1 1 1 由真值表可得： Z=RAG+RAG+RAG+RAG +RAG 3、器件选定小规模集成门电路。 4、将上式化简后得： Z=RAG+RA+RG+AG R AG 00 01 11 10 0 1 0 1 0 1 0 1 1 1
5、根据化简后的逻辑函数式画出逻辑电路图 Z-RAG+RA+RG+AG R &RA RAG

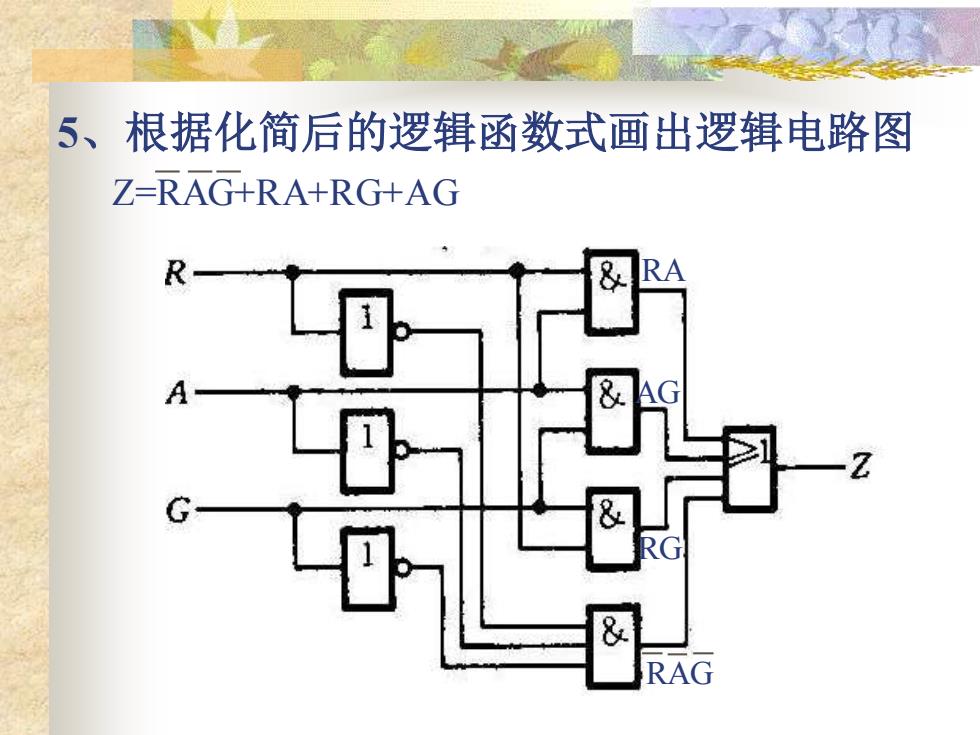

5、根据化简后的逻辑函数式画出逻辑电路图 Z=RAG+RA+RG+AG RA AG RG RAG
若选定中规模集成电路数据选择器实现该电路 则需对逻辑函数式进行变换： Z=R(AG)+RAG)+R(AG)+1(AG) A 电路图如下： A0 A1 Do MUX D1 R D2 Z 1 D;

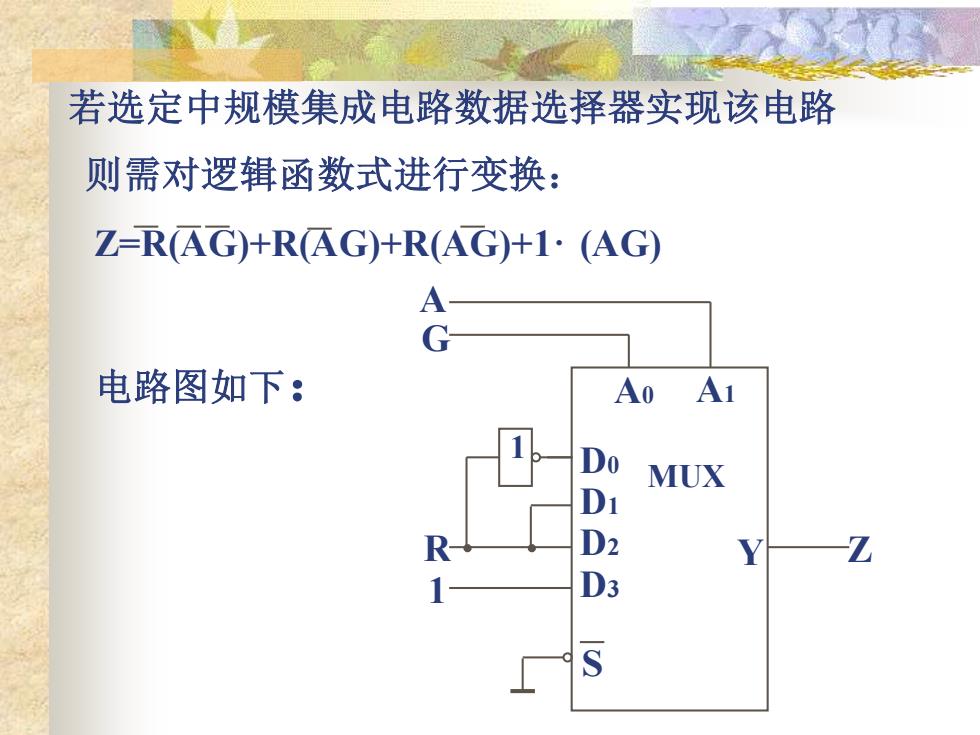

若选定中规模集成电路数据选择器实现该电路 则需对逻辑函数式进行变换： Z=R(AG)+R(AG)+R(AG)+1· (AG) 电路图如下： D0 D1 D2 D3 S R 1 A G 1 Y Z A0 A1 MUX
4.3常用组合逻辑模块 ■ 编码器 ■译码器 ■数据选择器 ■ 加法器 ■ 数值比较器

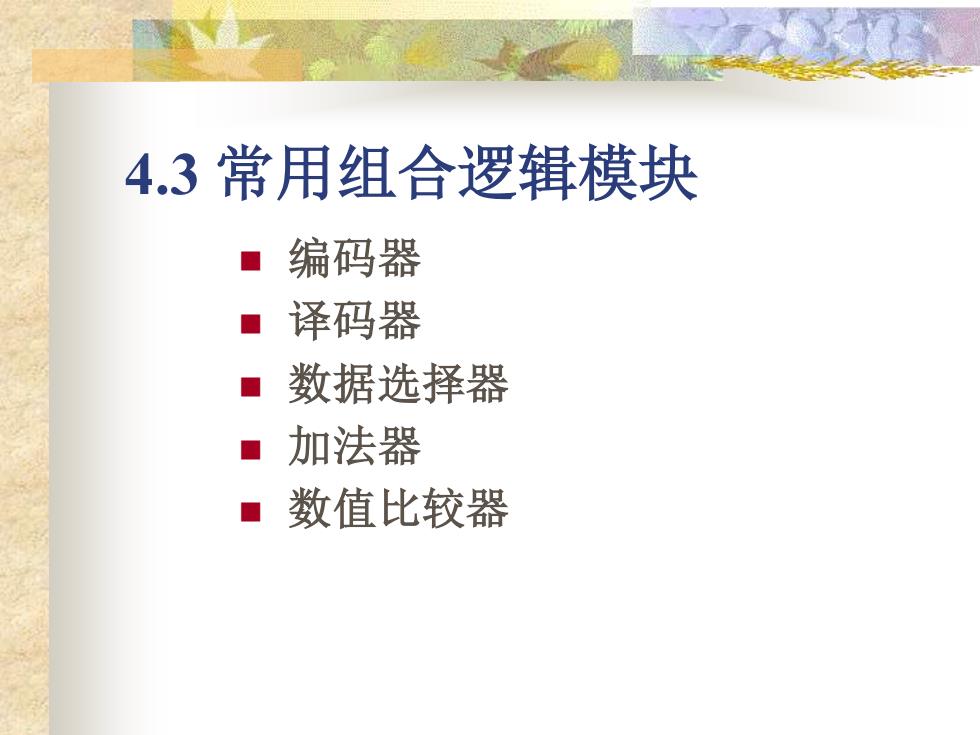

4.3 常用组合逻辑模块 ◼ 编码器 ◼ 译码器 ◼ 数据选择器 ◼ 加法器 ◼ 数值比较器
4.3.1编码器 编码：为了区分一系列不同的事物，将其中 的每个事物用一个二值代码表示的过程叫编码。 编码器的功能：将输入的每一个高、低电平信 号编成一个对应的二进制代码。 普通编码器 编码器 优先编码器

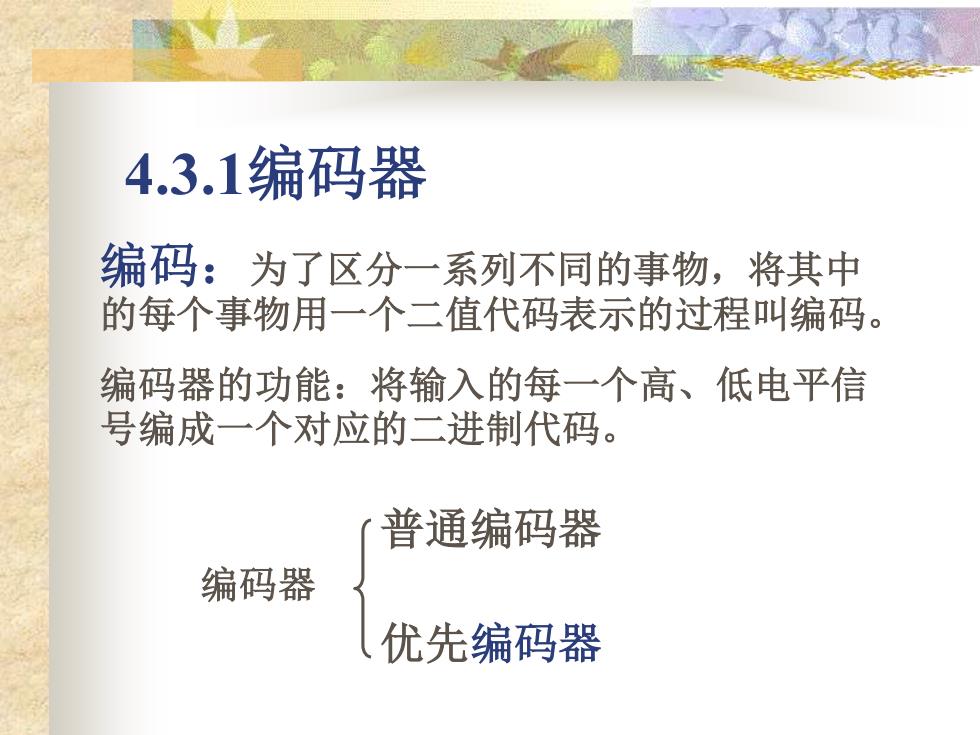

4.3.1编码器 编码：为了区分一系列不同的事物，将其中 的每个事物用一个二值代码表示的过程叫编码。 编码器的功能：将输入的每一个高、低电平信 号编成一个对应的二进制代码。 编码器 普通编码器 优先编码器
