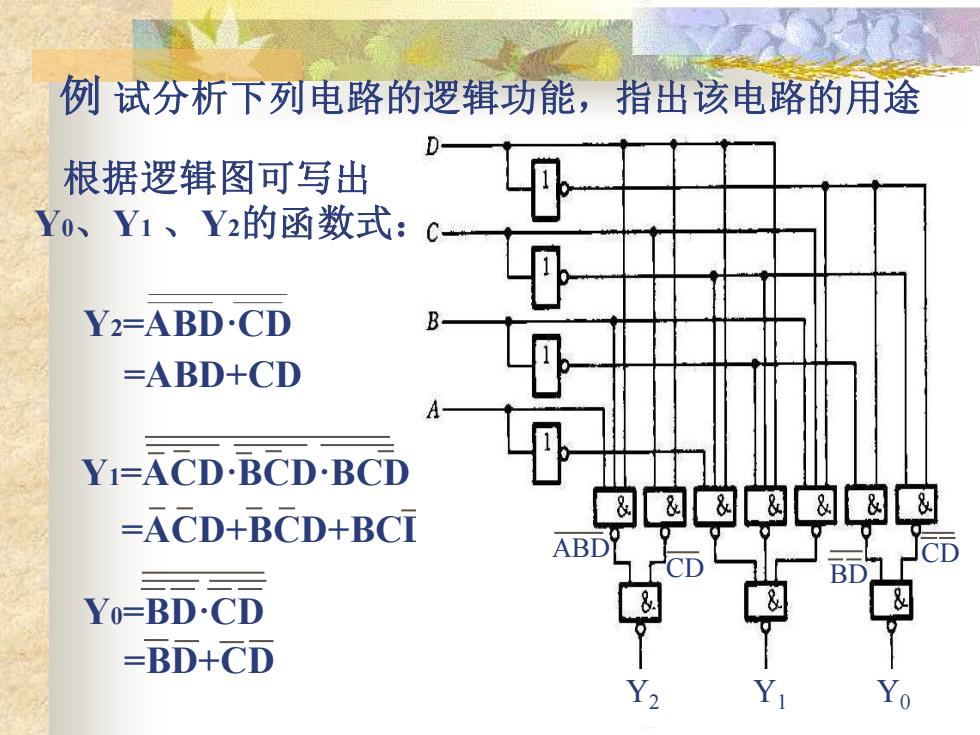

例试分析下列电路的逻辑功能，指出该电路的用途 根据逻辑图可写出 Yo、Y1、Y2的函数式： C Y2=ABD·CD =ABD+CD Y1=ACD·BCDBCD =ACD+BCD+BCI ABDY CD Yo=BD·CD =BD+CD
Y2=ABD·CD =ABD+CD =ACD+BCD+BCD Y1=ACD·BCD·BCD Y0=BD·CD =BD+CD 根据逻辑图可写出 Y0、Y1 、Y2的函数式： Y2 Y1 Y0 ABD CD BD CD 例 试分析下列电路的逻辑功能，指出该电路的用途
将上述函数式转换成真值表 Y2 =ABD+CD,YI=ACD+BCD+BCD,Yo=BD+CD 输 人 输 出 D C B A Y2 Y Yo 0 0 0 0 0 0 0 0 0 0 0 1 0 0 1 0 0 0 0 0 0 0 1 0 1 0 0 0 0 0 1 0 1 0 0 0 ) 0 0 2 0 0 1 1 0 1 0 1 9 0 0 0 1 0 1 0 0 0 1 0 1 0 1 0 0 1 0 0 1 1 1 0 0 1 0 0 1 0 0 1 1 0 1 1 0 0 1 1 0 1 0 0 1 1 1 0 0
将上述函数式转换成真值表 Y2 =ABD+CD, Y1=ACD+BCD+BCD, Y0=BD+CD
从真值表可看出： 当DCBA表示的二进制数小于或等于5时，Yo=1; 当DCBA表示的二进制数在6和10之间时，Y1=1; 当DCBA表示的二进制数大于或等于11时，Y2=1;
从真值表可看出： 当DCBA表示的二进制数小于或等于5时，Y0=1; 当DCBA表示的二进制数在6和10之间时，Y1=1; 当DCBA表示的二进制数大于或等于11时，Y2=1;

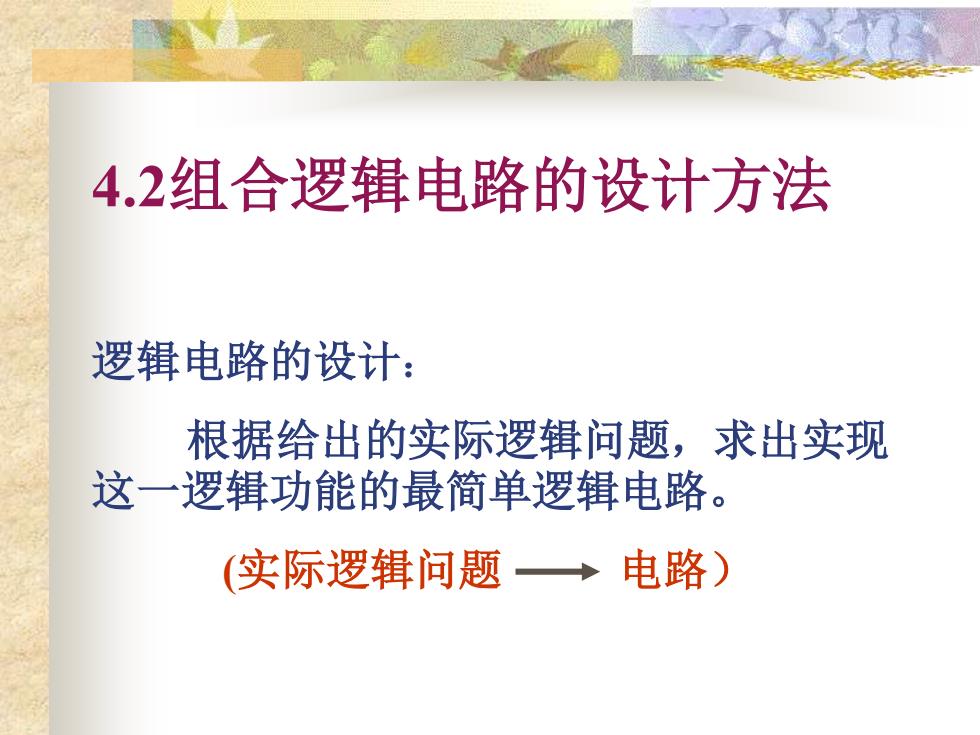

4.2组合逻辑电路的设计方法 逻辑电路的设计： 根据给出的实际逻辑问题，求出实现 这一逻辑功能的最简单逻辑电路。 (实际逻辑问题→电路)
4.2组合逻辑电路的设计方法 逻辑电路的设计： 根据给出的实际逻辑问题，求出实现 这一逻辑功能的最简单逻辑电路。 (实际逻辑问题 电路）
数字逻辑电路的设计过程可分为两个阶段： 由逻辑功能的文字描述→逻辑描述（例 真值表)； 逻辑描述之间的转换（例从真值表 逻辑图)
数字逻辑电路的设计过程可分为两个阶段： 由逻辑功能的文字描述→逻辑描述(例 真值表）； 逻辑描述之间的转换（例 从真值表→ 逻辑图）
