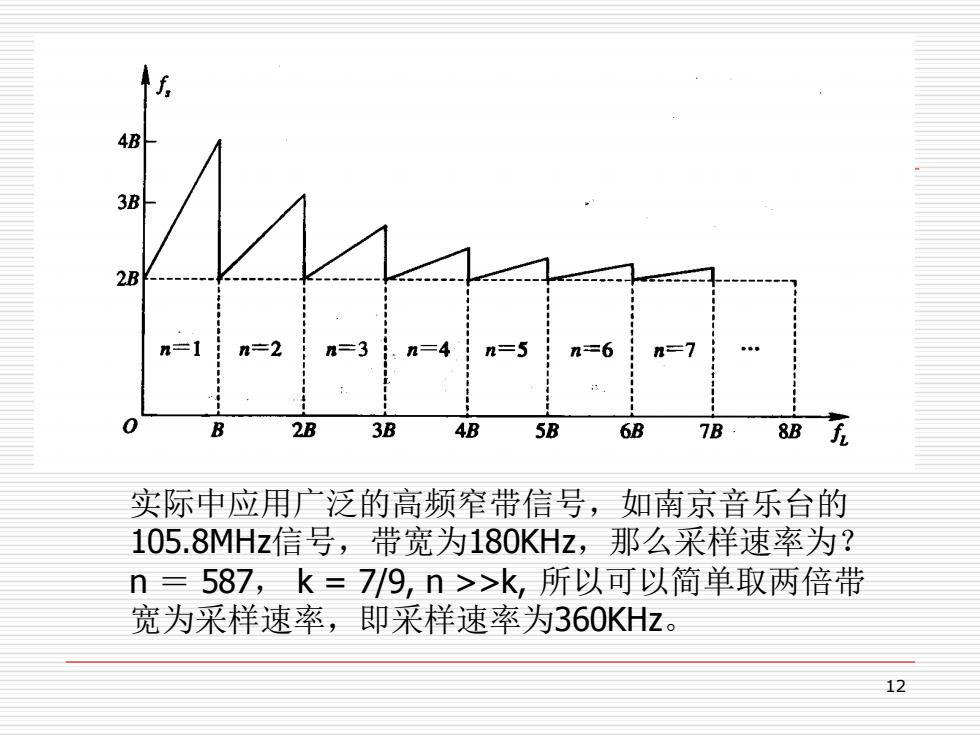

3B 2B n=1 n=2 =3 .n=4 n=5 n=6 n=7 0 B 2B 3B 4B 5B 6B 7B 8B 实际中应用广泛的高频窄带信号，如南京音乐台的 105.8MHz信号，带宽为180KHz,那么采样速率为？ n=587,k=7/9,n>>k,所以可以简单取两倍带 宽为采样速率，即采样速率为360KHz。 12
12 实际中应用广泛的高频窄带信号，如南京音乐台的 105.8MHz信号，带宽为180KHz，那么采样速率为？ n ＝ 587， k = 7/9, n >>k, 所以可以简单取两倍带 宽为采样速率，即采样速率为360KHz

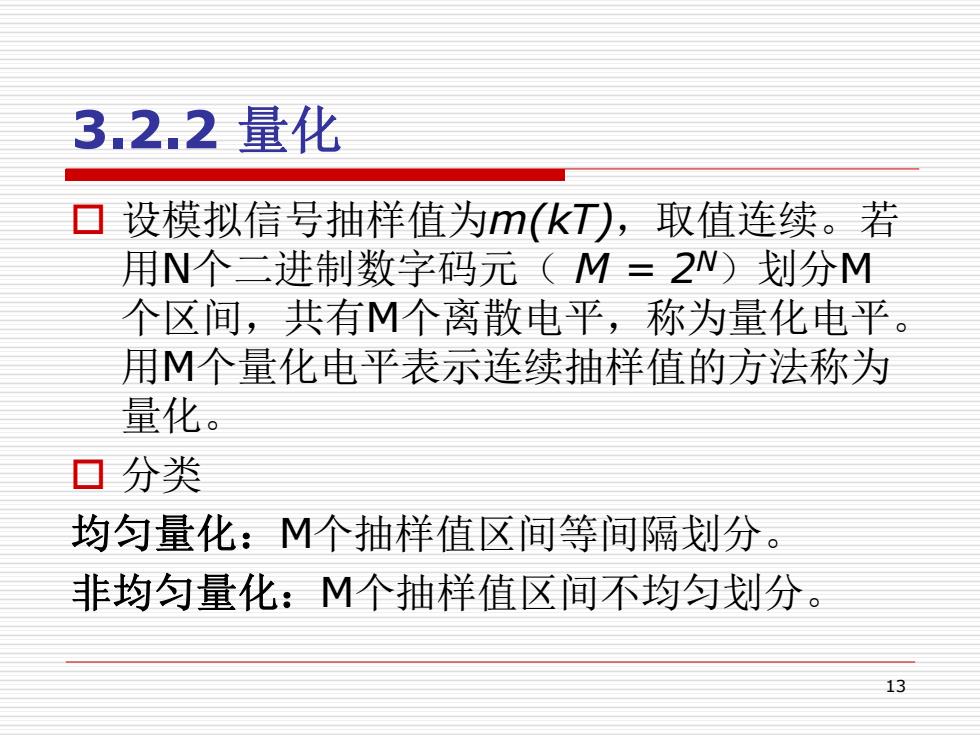

3.2.2量化 ▣设模拟信号抽样值为m(kT),取值连续。若 用N个二进制数字码元(M=2N)划分M 个区间，共有M个离散电平，称为量化电平。 用M个量化电平表示连续抽样值的方法称为 量化。 ▣分类 均匀量化：M个抽样值区间等间隔划分。 非均匀量化：M个抽样值区间不均匀划分。 13
13 3.2.2 量化 设模拟信号抽样值为m(kT)，取值连续。若 用N个二进制数字码元（ M = 2N）划分M 个区间，共有M个离散电平，称为量化电平。 用M个量化电平表示连续抽样值的方法称为 量化。 分类 均匀量化：M个抽样值区间等间隔划分。 非均匀量化：M个抽样值区间不均匀划分
91 m,0 信号的实际值 量化电平 量化误差 信号的量化值 m(t) 分层电平 m(6T,) m,6T) 量化间隔 27,立4女立67 量化区动态范围 恒定 量化器 (m(kT)] {m,T)》 14
14 分层电平 量化电平 量化间隔 恒定 量化区(动态范围)
▣量化一般公式 设：m(K表示模拟信号抽祥值，m,(k刀表示量 化后的量化信号值，91,92.，9，.，96是量化后信 号的6个可能输出电平，m1,m2,m,m5为量 化区间的端点。 m,(kT=q,当m,≤m(kT)<m ▣量化器 m(kD) 量化器 →m,(kT 15
15 量化一般公式 设：m(kT)表示模拟信号抽样值，mq(kT)表示量 化后的量化信号值，q1 , q2 ,.,qi , ., q6 是量化后信 号的6个可能输出电平，m1 , m2 , .,mi , ., m5为量 化区间的端点。 量化器 q i i mi m (k T) = q , 当m −1 m(k T) m(kT) 量化器 mq (kT)
▣均匀量化的表示式 设模拟抽样信号的取值范围在a和b之间，量化电平数 为M,量化间隔： 4 b-a M m,a+iAv i=0,1,M 量化区间的端点： 量化输出电平q;为量化间隔的中点 ?”=a+v 2 21-12, 16
16 均匀量化的表示式 设模拟抽样信号的取值范围在a和b之间，量化电平数 为M，量化间隔： 量化区间的端点： 量化输出电平 qi 为量化间隔的中点 M b a v − = m a i v i = + i = 0, 1, ., M i M v a i v m m q i i i , 1,2,., 2 2 1 = = + − + = −
