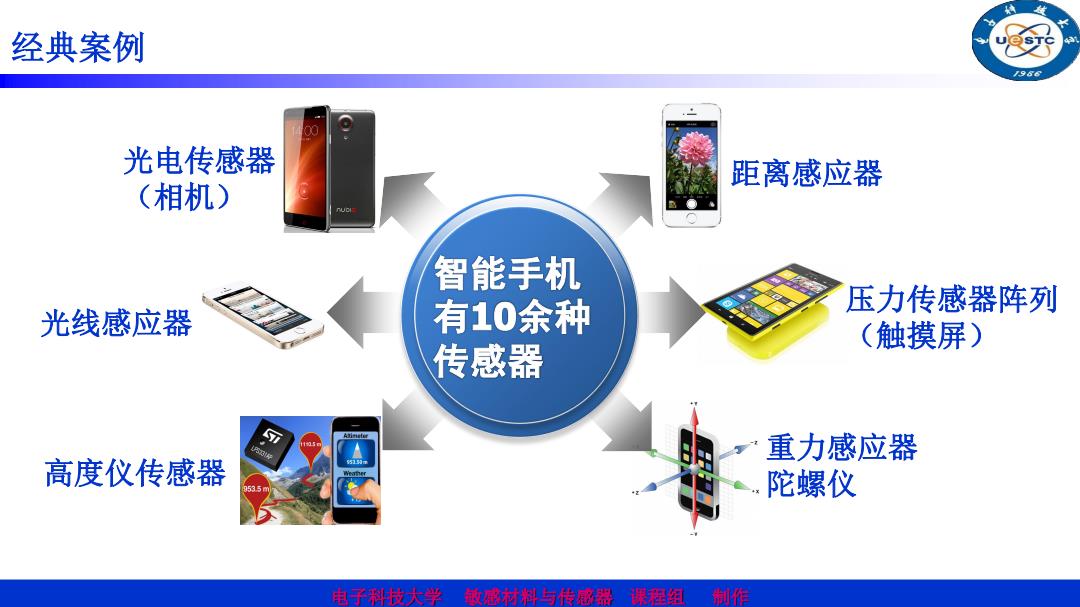

经典案例 986 光电传感器 距离感应器 (相机) 智能手机 压力传感器阵列 光线感应器 有10余种 (触摸屏) 传感器 重力感应器 高度仪传感器 陀螺仪 电子科技大学敏常材料与传感器课程组 制作
电子科技大学 敏感材料与传感器 课程组 制作 经典案例 光电传感器 （相机） 距离感应器 光线感应器 压力传感器阵列 （触摸屏） 重力感应器 高度仪传感器 陀螺仪

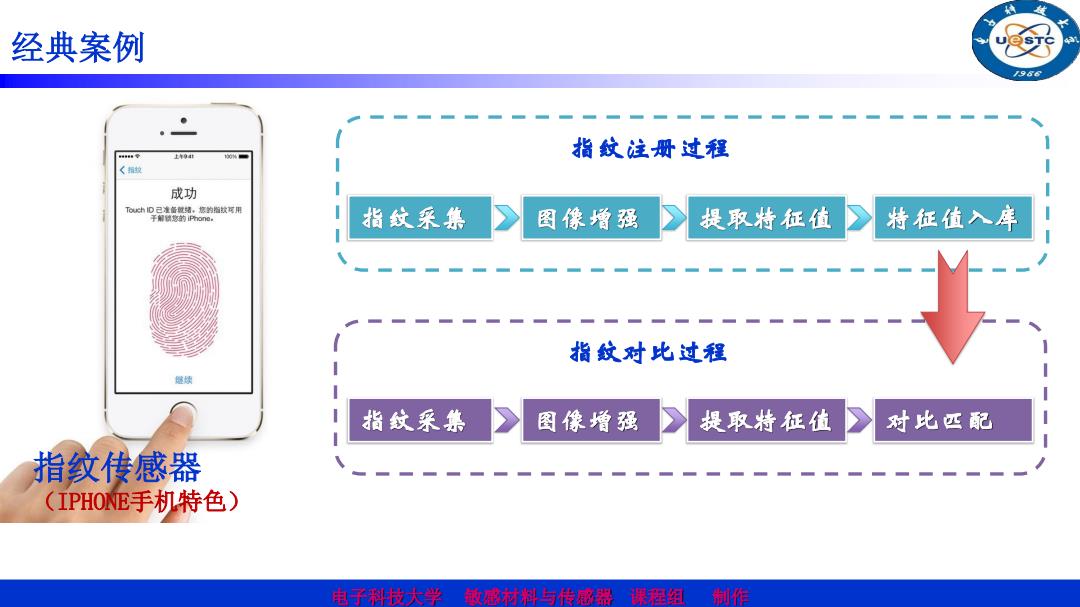

经典案例 /98 上494 指纹注册过程 ( 成功 T0小D己准备蚊场，您的指款可用 千解确您的P件ane: 指纹采集 图像增强 提取特征值 特征值入库 指纹对比过程 指纹采集 图像增强 提取特征值 对比匹配 指纹传感器 (IPHONE手机特色) 电子科技大学敏席材料与传感器课程组制作
电子科技大学 敏感材料与传感器 课程组 制作 指纹传感器 （IPHONE手机特色） 指纹采集 图像增强 特征值入库 指纹注册过程 提取特征值 指纹对比过程 经典案例 指纹采集 图像增强 提取特征值 对比匹配

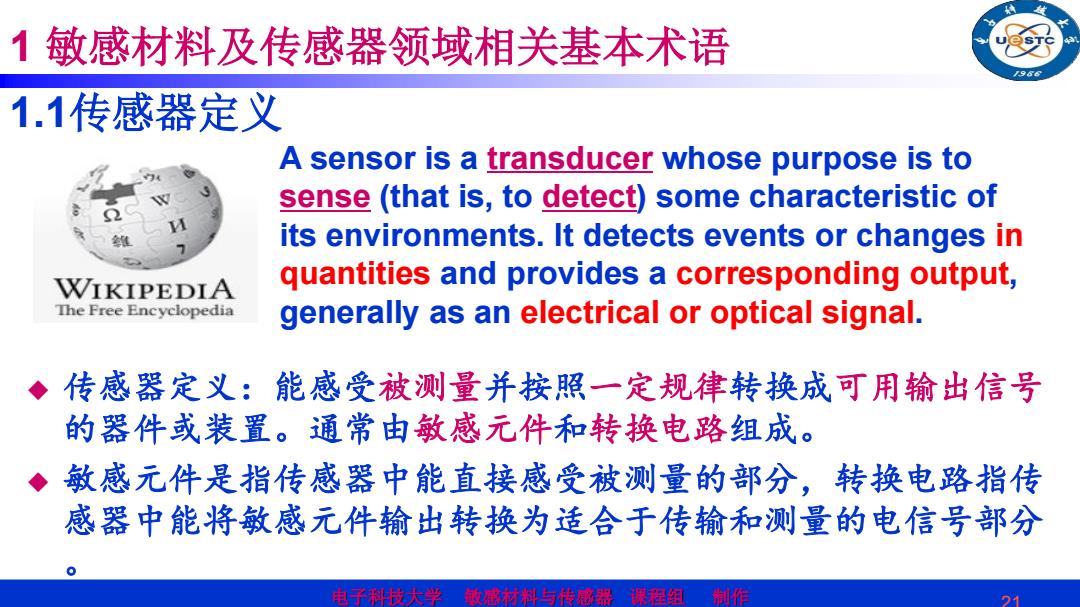

1敏感材料及传感器领域相关基本术语 1.1传感器定义 A sensor is a transducer whose purpose is to sense (that is,to detect)some characteristic of its environments.It detects events or changes in WIKIPEDIA quantities and provides a corresponding output, The Free Encyclopedia generally as an electrical or optical signal. ·传感器定义：能感受被测量并按照一定规律转换成可用输出信号 的器件或装置。通常由敏感元件和转换电路组成。 敏感元件是指传感器中能直接感受被测量的部分，转换电路指传 感器中能将敏感元件输出转换为适合于传输和测量的电信号部分 电子技大学 戚材料与传感器
电子科技大学 敏感材料与传感器 课程组 制作 21 1.1传感器定义 传感器定义：能感受被测量并按照一定规律转换成可用输出信号 的器件或装置。通常由敏感元件和转换电路组成。 敏感元件是指传感器中能直接感受被测量的部分，转换电路指传 感器中能将敏感元件输出转换为适合于传输和测量的电信号部分 。 1 敏感材料及传感器领域相关基本术语 A sensor is a transducer whose purpose is to sense (that is, to detect) some characteristic of its environments. It detects events or changes in quantities and provides a corresponding output, generally as an electrical or optical signal

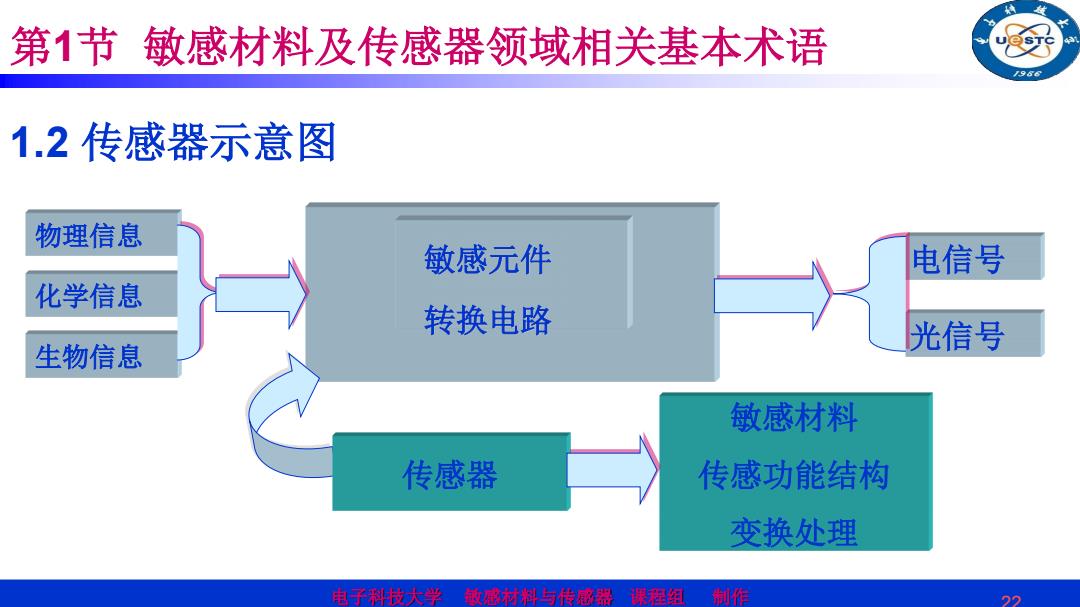

第1节敏感材料及传感器领域相关基本术语 es /986 1.2传感器示意图 物理信息 敏感元件 电信号 化学信息 转换电路 生物信息 光信号 敏感材料 传感器 传感功能结构 变换处理 电子科技大学敏感材料与传感器课程组制作
电子科技大学 敏感材料与传感器 课程组 制作 22 转换电路 物理信息 化学信息 生物信息 电信号 光信号 敏感元件 传感器 敏感材料 传感功能结构 变换处理 1.2 传感器示意图 第1节 敏感材料及传感器领域相关基本术语

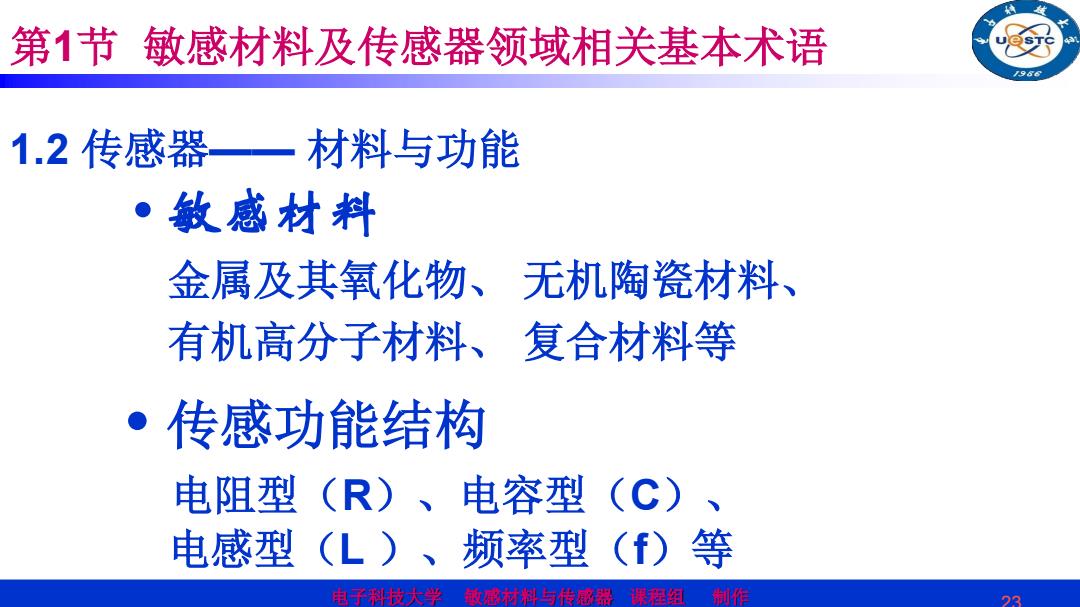

第1节敏感材料及传感器领域相关基本术语 986 1.2传感器一材料与功能 敏感材料 金属及其氧化物、无机陶瓷材料、 有机高分子材料、复合材料等 ·传感功能结构 电阻型(R)、 电容型(C)、 电感型(L)、频率型()等 电子科技大学敏席材料与传感器课程组制作
电子科技大学 敏感材料与传感器 课程组 制作 23 • 敏感材料 金属及其氧化物、 无机陶瓷材料、 有机高分子材料、 复合材料等 • 传感功能结构 电阻型（R）、电容型（C）、 电感型（L ）、频率型（f）等 1.2 传感器—— 材料与功能 第1节 敏感材料及传感器领域相关基本术语
