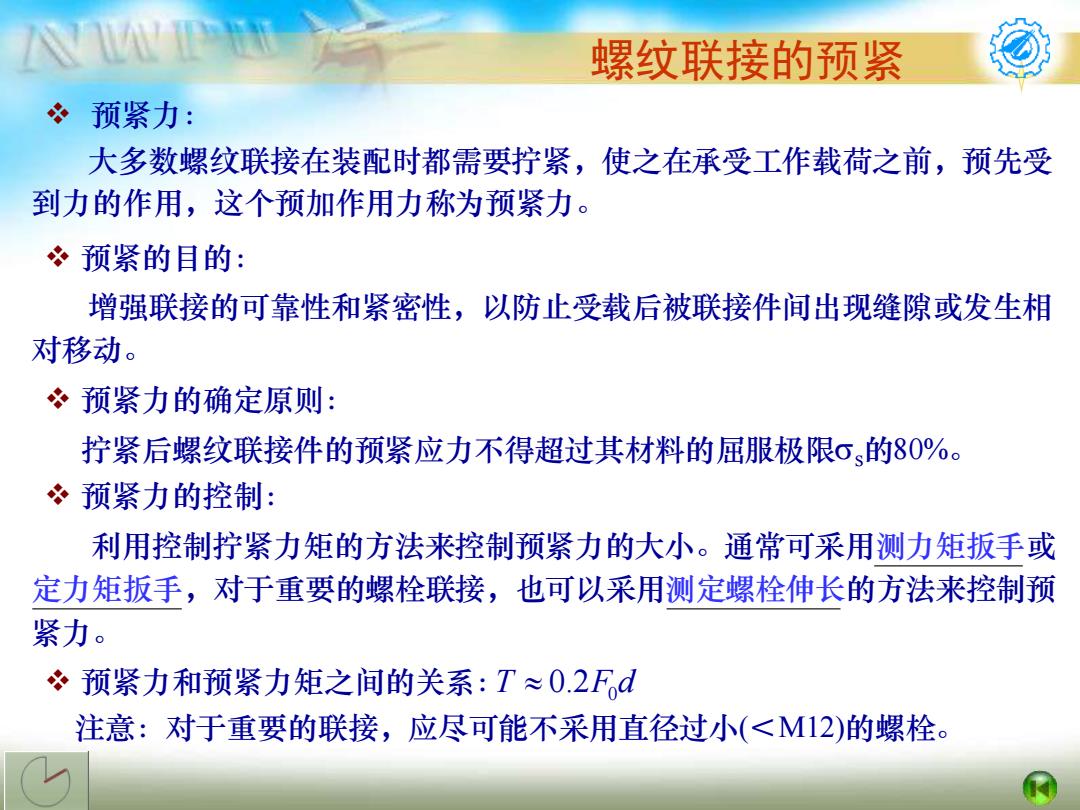

螺纹联接的预紧 冬预紧力： 大多数螺纹联接在装配时都需要拧紧，使之在承受工作载荷之前，预先受 到力的作用，这个预加作用力称为预紧力。 预紧的目的： 增强联接的可靠性和紧密性，以防止受载后被联接件间出现缝隙或发生相 对移动。 冬预紧力的确定原则： 拧紧后螺纹联接件的预紧应力不得超过其材料的屈服极限ō的80%。 冬预紧力的控制： 利用控制拧紧力矩的方法来控制预紧力的大小。通常可采用测力矩扳手或 定力矩扳手，对于重要的螺栓联接，也可以采用测定螺栓伸长的方法来控制预 紧力。 预紧力和预紧力矩之间的关系：T≈0.2Fd 注意：对于重要的联接，应尽可能不采用直径过小(<M12)的螺栓
利用控制拧紧力矩的方法来控制预紧力的大小。通常可采用测力矩扳手或 定力矩扳手，对于重要的螺栓联接，也可以采用测定螺栓伸长的方法来控制预 紧力。 纹联接的预紧 螺纹联接的预紧 大多数螺纹联接在装配时都需要拧紧，使之在承受工作载荷之前，预先受 到力的作用，这个预加作用力称为预紧力。 增强联接的可靠性和紧密性，以防止受载后被联接件间出现缝隙或发生相 对移动。 注意：对于重要的联接，应尽可能不采用直径过小(＜M12)的螺栓。 拧紧后螺纹联接件的预紧应力不得超过其材料的屈服极限ss的80%。 ❖ 预紧力： ❖ 预紧的目的： ❖ 预紧力的确定原则： ❖ 预紧力的控制： ❖ 预紧力和预紧力矩之间的关系： T 0.2F0 d
螺纹联接的防松 螺纹联接一般都能满足自锁条件不会自动松脱。但在冲击、振动或变 载荷作用下，或在高温或温度变化较大的情况下，螺纹联接中的预紧力和 摩擦力会逐渐减小或可能瞬时消失，导致联接失效。 自锁螺母防松 对顶螺母防松 止动垫圈防松 弹簧垫圈防松 开口销与六角螺母防松 串联钢丝防松 防松的根本问题在于防止螺旋副相对转动。按工作原理的不同，防松 方法分为摩擦防松、机械防松等。此外还有一些特殊的防松方法，例如铆 冲防松、在旋合螺纹间涂胶防松等
螺纹联接的防松 螺纹联接的防松 螺纹联接一般都能满足自锁条件不会自动松脱。但在冲击、振动或变 载荷作用下，或在高温或温度变化较大的情况下，螺纹联接中的预紧力和 摩擦力会逐渐减小或可能瞬时消失，导致联接失效。 防松的根本问题在于防止螺旋副相对转动。按工作原理的不同，防松 方法分为摩擦防松、机械防松等。此外还有一些特殊的防松方法，例如铆 冲防松、在旋合螺纹间涂胶防松等

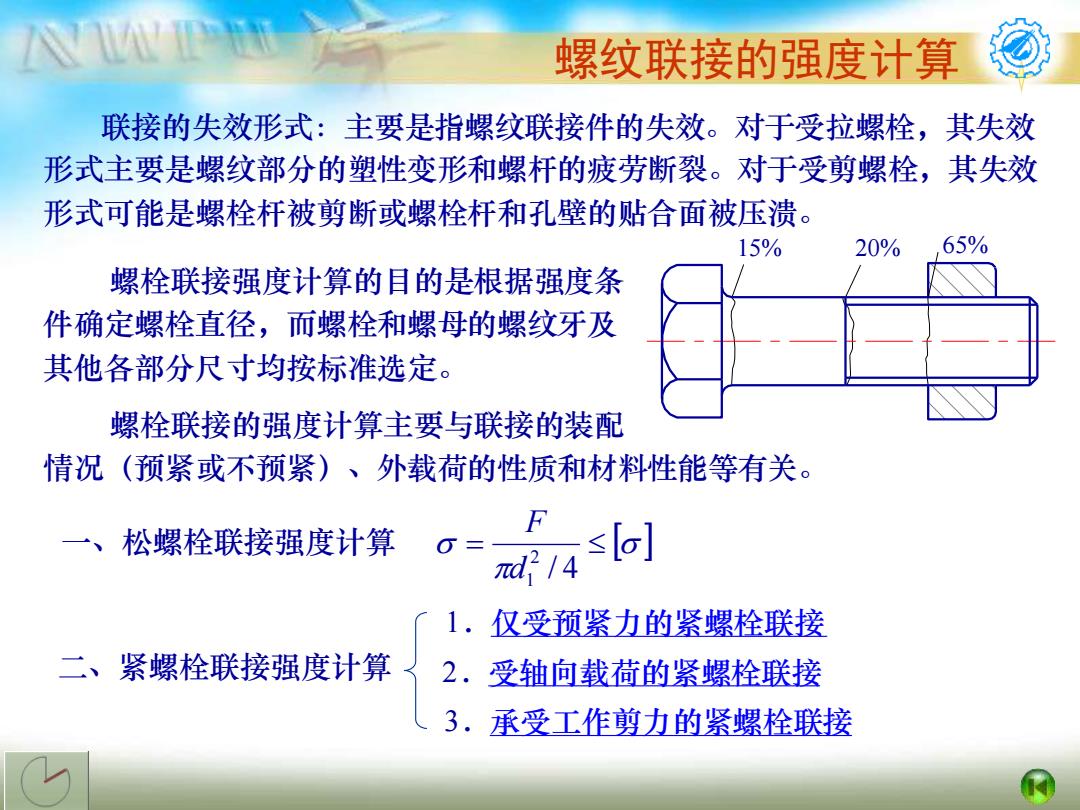

螺纹联接的强度计算 联接的失效形式：主要是指螺纹联接件的失效。对于受拉螺栓，其失效 形式主要是螺纹部分的塑性变形和螺杆的疲劳断裂。对于受剪螺栓，其失效 形式可能是螺栓杆被剪断或螺栓杆和孔壁的贴合面被压溃。 15% 20% 65% 螺栓联接强度计算的目的是根据强度条 件确定螺栓直径，而螺栓和螺母的螺纹牙及 其他各部分尺寸均按标准选定。 螺栓联接的强度计算主要与联接的装配 情况（预紧或不预紧）、外载荷的性质和材料性能等有关。 F 松螺栓联接强度计算 0= d/4 ≤[] 1.仅受预紧力的紧螺栓联接 二、紧螺栓联接强度计算 2.受轴向载荷的紧螺栓联接 3.承受工作剪力的紧螺栓联接
螺纹联接的强度计算1 螺纹联接的强度计算 螺栓联接的强度计算主要与联接的装配 情况（预紧或不预紧）、外载荷的性质和材料性能等有关。 螺栓联接强度计算的目的是根据强度条 件确定螺栓直径，而螺栓和螺母的螺纹牙及 其他各部分尺寸均按标准选定。 一、松螺栓联接强度计算 二、紧螺栓联接强度计算 1．仅受预紧力的紧螺栓联接 2．受轴向载荷的紧螺栓联接 3．承受工作剪力的紧螺栓联接 联接的失效形式：主要是指螺纹联接件的失效。对于受拉螺栓，其失效 形式主要是螺纹部分的塑性变形和螺杆的疲劳断裂。对于受剪螺栓，其失效 形式可能是螺栓杆被剪断或螺栓杆和孔壁的贴合面被压溃。 15% 20% 65% s s = / 4 2 d1 F
螺纹联接的强度计算 1.仅受预紧力的紧螺栓联接 预紧力引起的拉应力：σ= Fo 元d 螺牙间的摩擦力矩引 d, Fo tan(w+) 起的扭转剪应力： ≈0.50 d 根据第四强度理论， 16 螺栓在预紧状态下的 0a=V62+3x2≈1.30 计算应力： F 强度条件： 13Fo] 4 当联接承受较大的横向载荷F时，由于要求F≥F/f(=0.2),即 F≥5F,因而需要大幅度地增加螺栓直径。为减小螺栓直径的增加， 可采用减载措施
螺纹联接的强度计算2 螺纹联接的强度计算 1．仅受预紧力的紧螺栓联接 2 1 0 4 d F 预紧力引起的拉应力： s = s y 0.5 16 2 tan( ) 3 1 2 0 v + = d d 螺牙间的摩擦力矩引 F 起的扭转剪应力： s s = 2 1 0 ca 4 1.3 d F 强度条件： 当联接承受较大的横向载荷F时，由于要求F0≥F／f（f=0.2），即 F0≥5F ，因而需要大幅度地增加螺栓直径。为减小螺栓直径的增加， 可采用减载措施。 s s 3 1.3s 2 2 ca = + 根据第四强度理论， 螺栓在预紧状态下的 计算应力: F0 F0 F F
