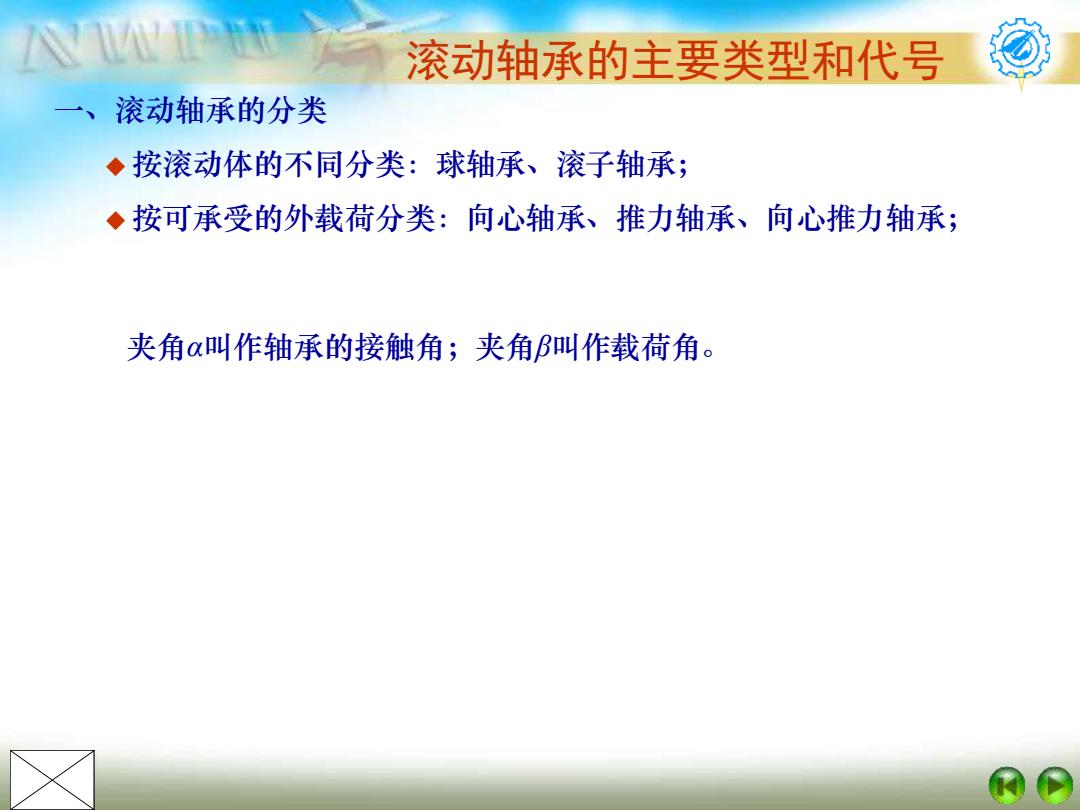

滚动轴承的主要类型和代号 一、滚动轴承的分类 ◆按滚动体的不同分类：球轴承、滚子轴承； ◆按可承受的外载荷分类：向心轴承、推力轴承、向心推力轴承； 夹角α叫作轴承的接触角；夹角B叫作载荷角
类型和代号1 滚动轴承的主要类型和代号 一、滚动轴承的分类 夹角α叫作轴承的接触角；夹角β叫作载荷角。 ◆ 按滚动体的不同分类：球轴承、滚子轴承； ◆ 按可承受的外载荷分类：向心轴承、推力轴承、向心推力轴承；
滚动轴承的主要类型和代号 ◆按轴承的结构形式不同分类： 在实际应用中，滚动轴承的结构形式有很多。作为标准的滚动轴承，在国 家标准中分为13类，其中，最为常用的轴承大约有下列6类： 深沟球轴承 圆柱滚子轴承 推力球轴承 角接触球轴承 圆锥滚子轴承 调心球轴承
◆ 按轴承的结构形式不同分类： 类型和代号2 滚动轴承的主要类型和代号 在实际应用中，滚动轴承的结构形式有很多。作为标准的滚动轴承，在国 家标准中分为13类，其中，最为常用的轴承大约有下列６类: 深沟球轴承 圆柱滚子轴承 推力球轴承 角接触球轴承 圆锥滚子轴承 调心球轴承

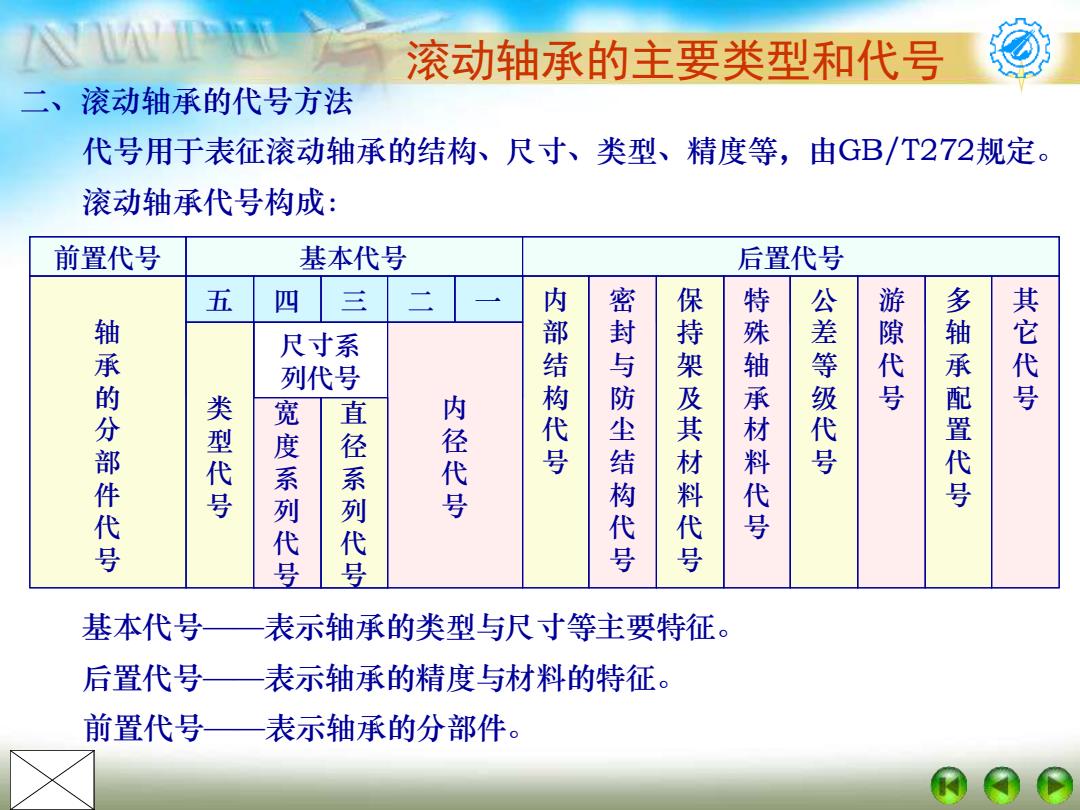

滚动轴承的主要类型和代号 二、滚动轴承的代号方法 代号用于表征滚动轴承的结构、尺寸、类型、精度等，由GB/T272规定。 滚动轴承代号构成： 前置代号 基本代号 后置代号 五 四 三 尺寸系 轴承的分部件代号 列代号 内部结构代号 密封与防尘结构代号 保持架及其材料代号 特殊轴承材料代号 公差等级代号 游隙代号 多轴承配置代号 其它代号 类型代号 宽度系列代号 径系列代号 内径代号 基本代号 表示轴承的类型与尺寸等主要特征。 后置代号 表示轴承的精度与材料的特征。 前置代号 表示轴承的分部件
二、滚动轴承的代号方法 类型和代号3 滚动轴承的主要类型和代号 前置代号 基本代号 后置代号 轴 承 的 分 部 件 代 号 内 部 结 构 代 号 密 封 与 防 尘 结 构 代 号 保 持 架 及 其 材 料 代 号 特 殊 轴 承 材 料 代 号 公 差 等 级 代 号 游 隙 代 号 多 轴 承 配 置 代 号 其 它 代 号 五 四 三 二 一 类 型 代 号 尺寸系 列代号 内 径 代 号 宽 度 系 列 代 号 直 径 系 列 代 号 滚动轴承代号构成： 代号用于表征滚动轴承的结构、尺寸、类型、精度等，由GB/T272规定。 前置代号——表示轴承的分部件。 基本代号——表示轴承的类型与尺寸等主要特征。 后置代号——表示轴承的精度与材料的特征
滚动轴承的主要类型和代号 ◆内径代号：内径代号×5=内径，如：08表示轴承内径d=5×08=40mm。 特殊情况：内径d 10 12 15 17 6410 代号 00 01 02 03 6310 6210 ◆尺寸系列代号：表达相同内径但外径和宽度不同的轴承。 6110 外径系列代号：特轻(0、1)轻2)中(3)重(4)。 宽度系列代号：一般正常宽度为“0，通常不标注 伯对圆锥滚子轴承(3类和调心滚子缅承(2类)不能省略 “0”。 ◆类型代号：常用轴承代号为3、5、6、7、N五类，详细代号查阅类型代号表。 ◆公差等级代号：公差分2、4、5、6(6x)、0级，共五个级别。 高级 低级 以/P2、P4、P5、/P6(P6x)为代号，0级不标注。 ◆游隙代号：游隙分1、2、0、3、4、5共六个组别。 游隙值：小 +大 以/C1、/C2、/C3、/C4、/C5为代号，0组不标注
类型和代号 4 ◆ 内径代号：内径代号×5=内径，如：08表示轴承内径d=5×08=40mm。 ◆ 类型代号：常用轴承代号为3、5、6、7、N五类，详细代号查阅类型代号表。 ◆ 公差等级代号：公差分2、4、5 、6(6x)、 0级，共五个级别。 以/P2 、/P4、/P5、 /P6(/P6x)为代号，0级不标注。 ◆ 游隙代号：游隙分1 、2、 0 、3 、4 、5共六个组别。 以/C1 、/C2、/C3 、/C4 、/C5为代号，0组不标注。 滚动轴承的主要类型和代号 高级 低级 游隙值：小 大 内径 d 10 12 15 17 代 号 00 01 02 03 特殊情况： ◆ 尺寸系列代号：表达相同内径但外径和宽度不同的轴承。 但对圆锥滚子轴承(3类)和调心滚子轴承(2类)不能省略 “0”。 外径系列代号：特轻(0、1)、轻(2)、中(3)、重(4)。 宽度系列代号：一般正常宽度为“0”，通常不标注
