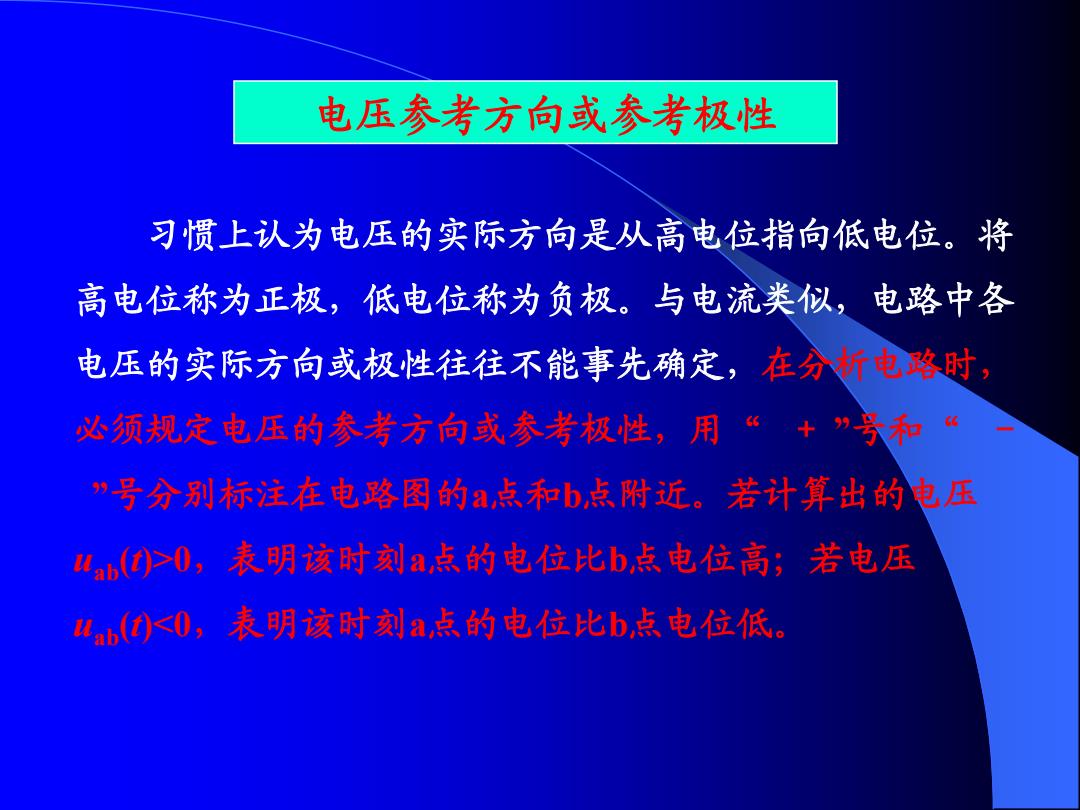

电压参考方向或参若极性 习惯上认为电压的实际方向是从高电位指向低电位。将 高电位称为正极，低电位称为负极。与电流类似，电路中各 电压的实际方向或极性往往不能事先确定，在分析电路时， 必须规定电压的参考方向或参芳极性，用“+”号和 ”号分别标注在电路图的a点和b,点附近。若计算出的电压 uab()>0,表明该时刻a点的电位比b点电位高；若电压 ub(t)<0,表明该时刻a,点的电位比b,点电位低
习惯上认为电压的实际方向是从高电位指向低电位。将 高电位称为正极，低电位称为负极。与电流类似，电路中各 电压的实际方向或极性往往不能事先确定，在分析电路时， 必须规定电压的参考方向或参考极性，用“ + ”号和“ - ”号分别标注在电路图的a点和b点附近。若计算出的电压 uab(t)>0，表明该时刻a点的电位比b点电位高；若电压 uab(t)<0，表明该时刻a点的电位比b点电位低。 电压参考方向或参考极性

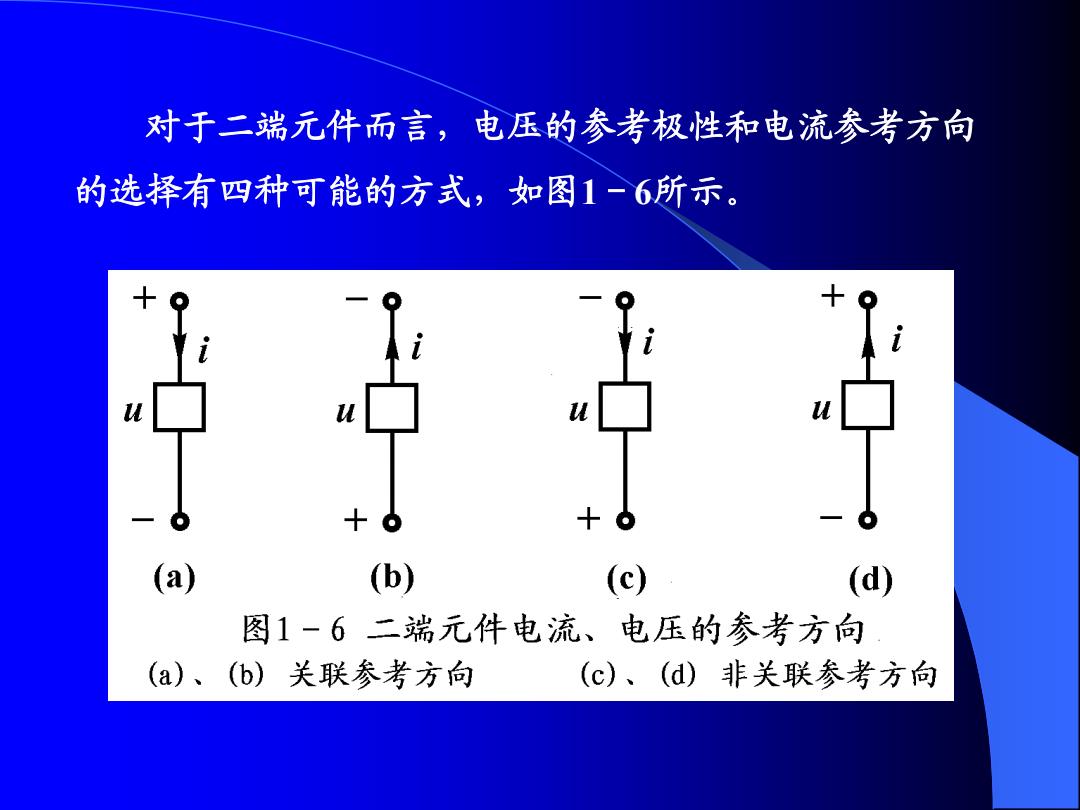

对于二端元件而言，电压的参考极性和电流参考方向 的选择有四种可能的方式，如图1一6所示。 X (a) (b) (c) (d) 图1-6二端元件电流、电压的参考方向 (a)、(b)关联参考方向 (c)、(d) 非关联参考方向
对于二端元件而言，电压的参考极性和电流参考方向 的选择有四种可能的方式，如图1－6所示

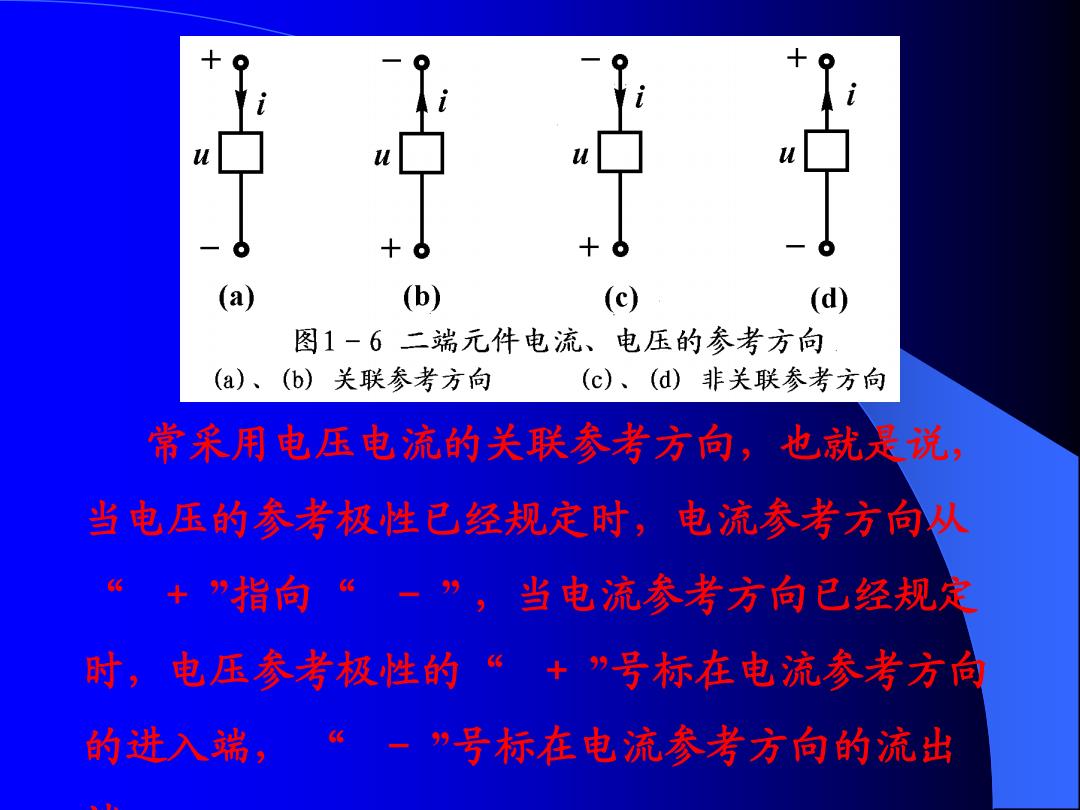

(a) (b) (c) (d) 图1-6二端元件电流、电压的参考方向 (a)、(b) 关联参考方向 (c)、(d)非关联参考方向 常采用电压电流的关联参考方向，也就是说， 当电压的参考极性已经规定时，电流参芳方向从 +”指向 一”， 当电流参考方向已经规定 时，电压参考极性的“+”号标在电流参芳方向 的进入端，“一”号标在电流参考方向的流出
常采用电压电流的关联参考方向，也就是说， 当电压的参考极性已经规定时，电流参考方向从 “ + ”指向“ - ” ，当电流参考方向已经规定 时，电压参考极性的“ + ”号标在电流参考方向 的进入端， “ - ”号标在电流参考方向的流出 端
三、电功率 下面讨论图示二端元件和二端网络的功率。 十 N (a) (b) 图1-7二端元件和二端网络 (a)二端元件 (b)二端网络
下面讨论图示二端元件和二端网络的功率。 三、电功率

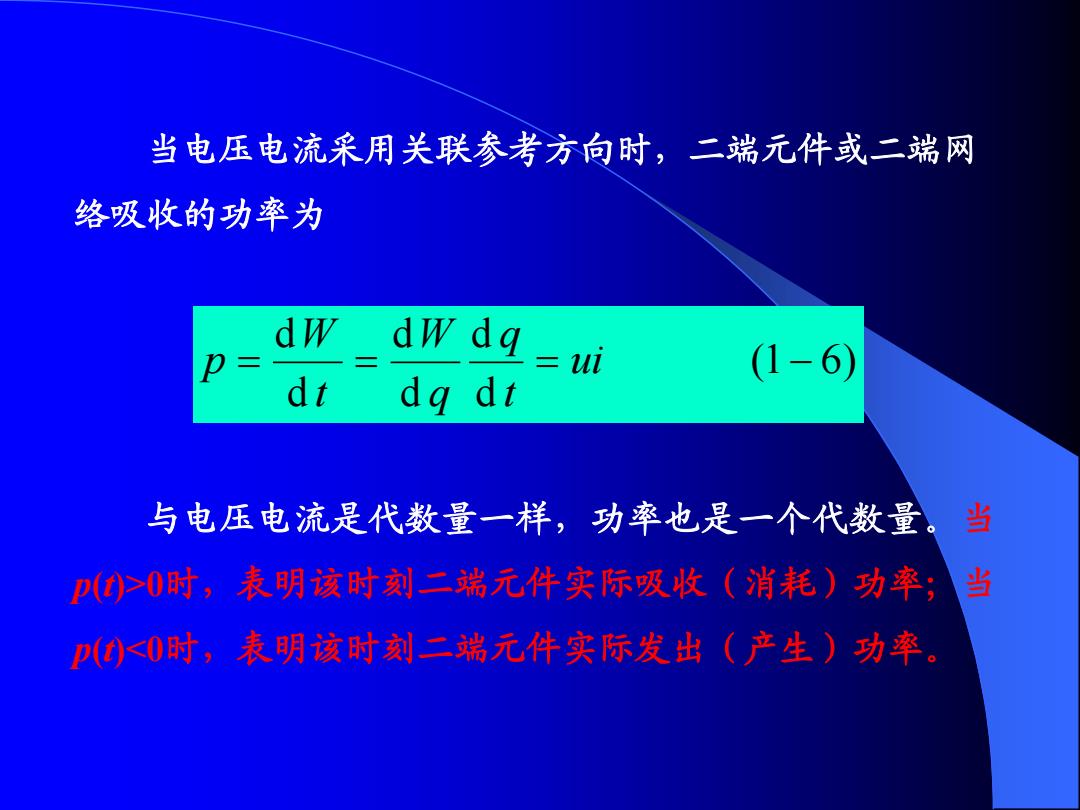

当电压电流采用关联参考方向时，二端元件或二端网 络吸收的功率为 dw dw dq (1- 6 d t d t 与电压电流是代数量一样，功率也是一个代数量 。当 >0时，表明该时刻二端无件实际吸收（消耗)功率；当 〔)<0时，表明该时刻二端元件实际发出（产生)功率
(1 6) d d d d d d ui t q q W t W p 与电压电流是代数量一样，功率也是一个代数量。当 p(t)>0时，表明该时刻二端元件实际吸收（消耗）功率；当 p(t)<0时，表明该时刻二端元件实际发出（产生）功率。 当电压电流采用关联参考方向时，二端元件或二端网 络吸收的功率为
