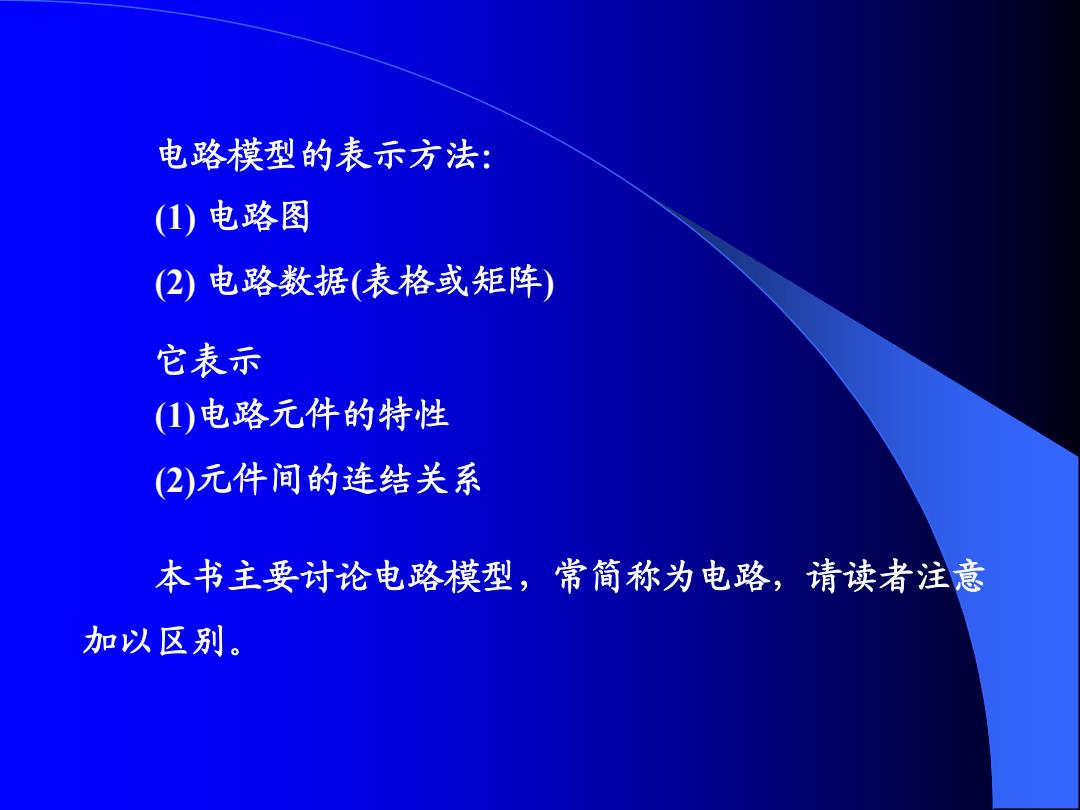

电路模型的表示方法: (1)电路图 (②)电路数据(表格或矩阵) 它表示 (1)电路元件的特性 (2)元件间的连结关系 本书主要讨论电路模型,常简称为电路,请读者注意 加以区别
本书主要讨论电路模型,常简称为电路,请读者注意 加以区别。 电路模型的表示方法: 它表示 (1) 电路图 (2) 电路数据(表格或矩阵) (1)电路元件的特性 (2)元件间的连结关系
常用电路图来表示电路模型 灯泡 (b) 及 (c) (d) 图1-1手电筒电路 (a)实际电路 b)电原理图(C)电路模型 (d拓扑结构图
图1-1 手电筒电路 常用电路图来表示电路模型 (a) 实际电路 (b) 电原理图 (c) 电路模型 (d) 拓扑结构图

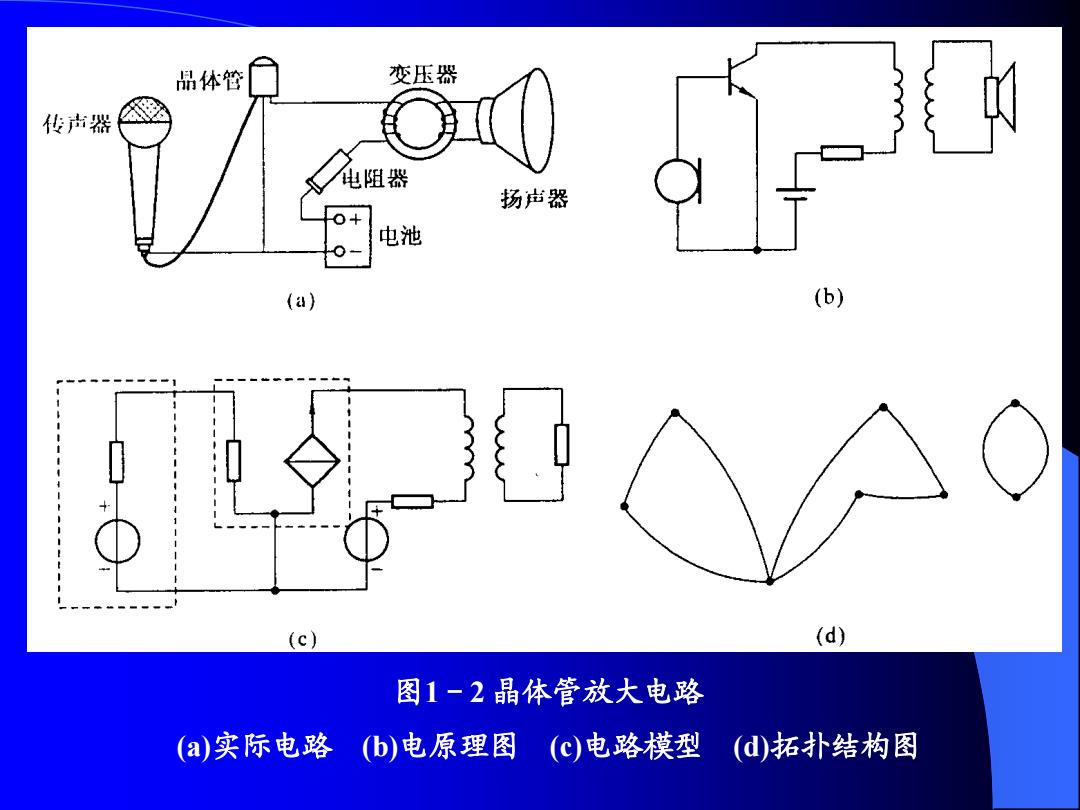

品体管 变压器 传声器 电阻器 扬声器 电池 (a) (b) (c) (d) 图1-2晶体管放大电路 (a)实际电路(b)电原理图(c)电路模型 (d)拓扑结构图
图1-2 晶体管放大电路 (a)实际电路 (b)电原理图 (c)电路模型 (d)拓扑结构图
电路模型近似地描述实际电路的电气特性。根据实际 电路的不同工作条件以及对模型精确度的不同要求,应当 用不同的电路模型模拟同一实际电路。现在以线圈为例加 以说明。 (a) (b) (c) 图1-3线圈的几种电路模型 (a)线圈的图形符号 (b)线圈通过低频交流的模型 (c)线圈通过高频交流的模型
电路模型近似地描述实际电路的电气特性。根据实际 电路的不同工作条件以及对模型精确度的不同要求,应当 用不同的电路模型模拟同一实际电路。现在以线圈为例加 以说明。 图1-3 线圈的几种电路模型 (a)线圈的图形符号 (b)线圈通过低频交流的模型 (c)线圈通过高频交流的模型
表1-1部分电气图用图形符号 (根据国家标准GB4728) 名称 符号 名称 符号 名称 符号 导线 传声器 电阻器 连接的导线 扬声器 可变电阻器 接地 二极管 电容器 接机壳 稳压二极管 线圈,绕组 开关 隧道二极管 变压器 熔断器 晶体管 铁心变压器 灯 运算放大器 直流发电机 ( 电压表 电池 直流电动机 M
