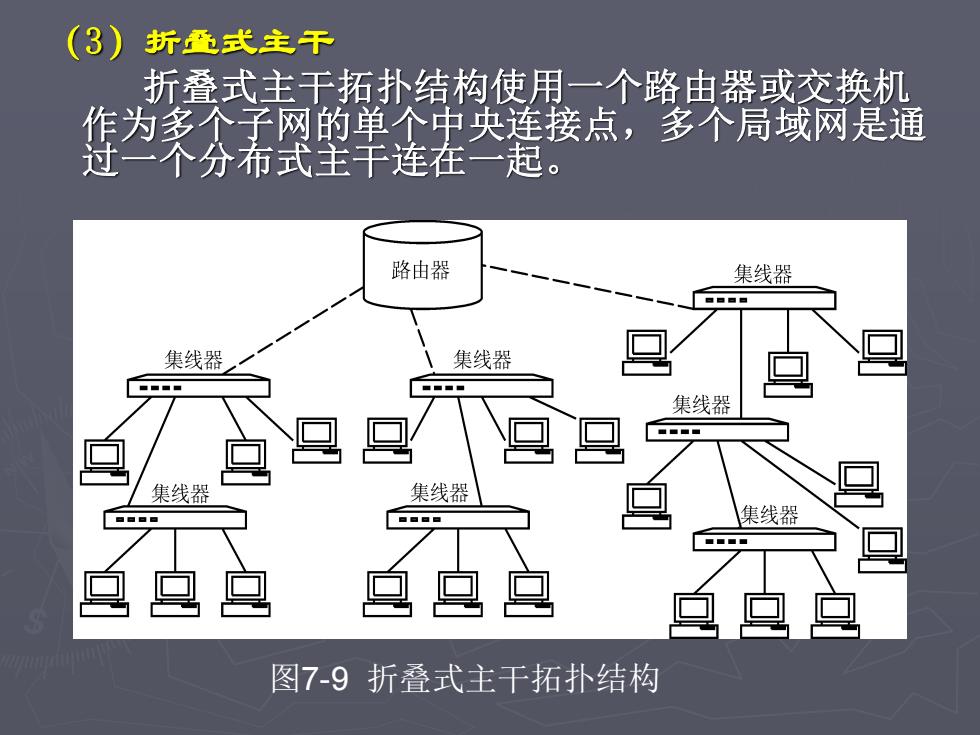

(3) 折叠式主干 折叠式主干拓扑结构使用一个路由器或交换机 作为多个子网的单个中央连接点，多个局域网是通 过一个分布式主干连在一起。 路由器 集线器 集线器 集线器 集线器 集线器 集线器 集线器 鸟宫 宫 图7-9折叠式主干拓扑结构
（3）折叠式主干 折叠式主干拓扑结构使用一个路由器或交换机 作为多个子网的单个中央连接点，多个局域网是通 过一个分布式主干连在一起。 图7-9 折叠式主干拓扑结构

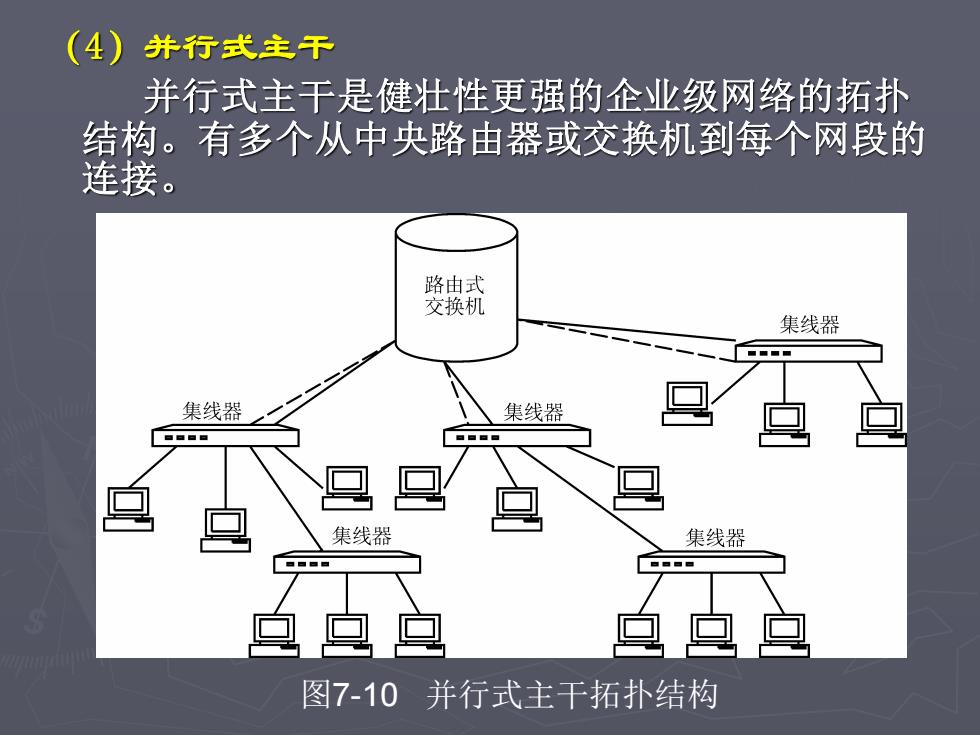

(4)并行式主干 并行式主干是健壮性更强的企业级网络的拓扑 结构。有多个从中央路由器或交换机到每个网段的 连接。 路由式 交换机 集线器 集线器 集线器 集线器 集线器 图7-10并行式主干拓扑结构
（4）并行式主干 并行式主干是健壮性更强的企业级网络的拓扑 结构。有多个从中央路由器或交换机到每个网段的 连接。 图7-10 并行式主干拓扑结构

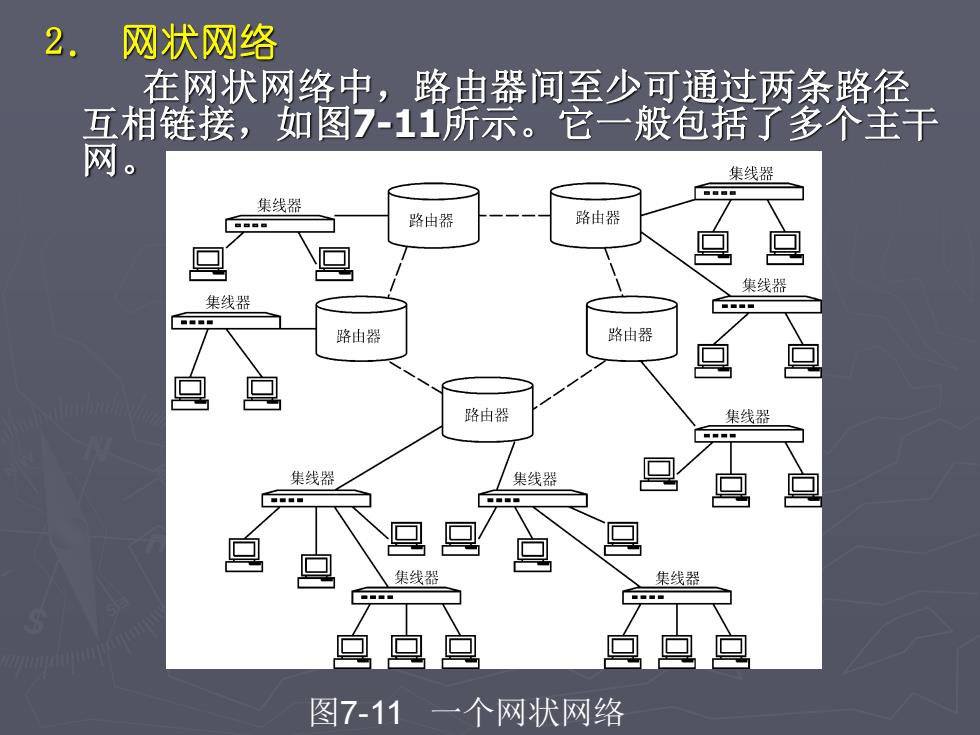

2. 网状网络 在网状网络中，路由器间至少可通过两条路径 互相链接，如图7-11所示。它一般包括了多个主干 网。 集线器 集线器 aaa。 路由器 路由器 集线器 集线器 路由器 路由器 旦 宫 路由器 集线器 集线器 集线器 马 鸟 集线器 集线器 应 图7-11 一个网状网络
2． 网状网络 在网状网络中，路由器间至少可通过两条路径 互相链接，如图7-11所示。它一般包括了多个主干 网。 图7-11 一个网状网络

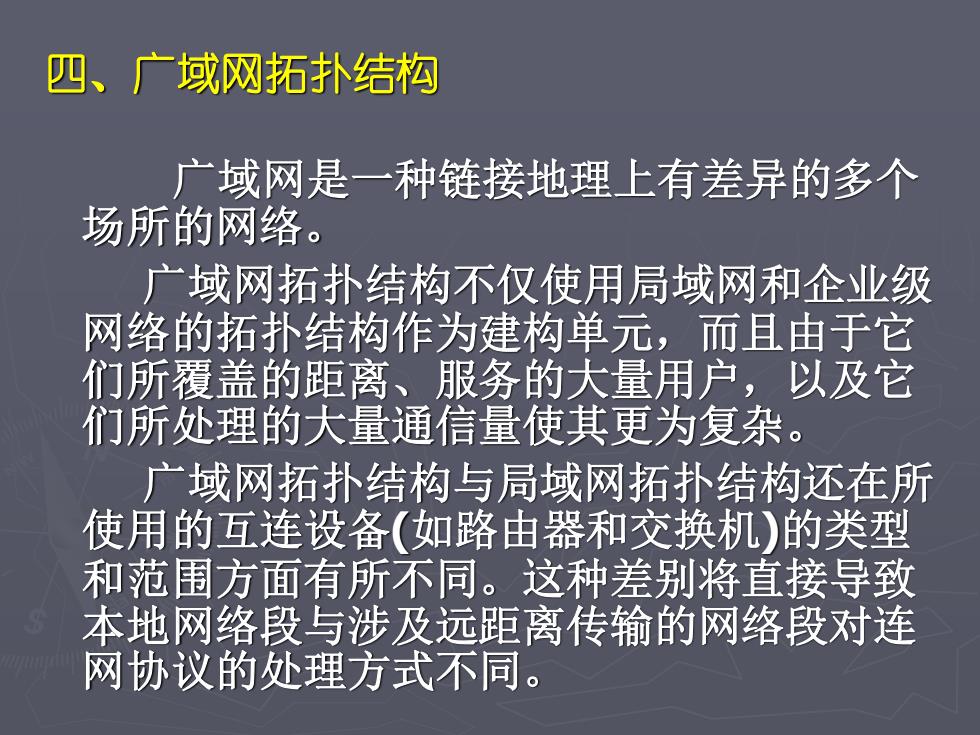

四、广域网拓扑结构 广域网是一种链接地理上有差异的多个 场所的网络。 广域网拓扑结构不仅使用局域网和企业级 网络的拓扑结构作为建构单元，而且由于它 们所覆盖的距离、服务的大量用户，以及它 们所处理的大量通信量使其更为复杂。 广域网拓扑结构与局域网拓扑结构还在所 使用的互连设备（如路由器和交换机）的类型 和范围方面有所不同。这种差别将直接导致 本地网络段与涉及远距离传输的网络段对连 网协议的处理方式不同
四、广域网拓扑结构 广域网是一种链接地理上有差异的多个 场所的网络。 广域网拓扑结构不仅使用局域网和企业级 网络的拓扑结构作为建构单元，而且由于它 们所覆盖的距离、服务的大量用户，以及它 们所处理的大量通信量使其更为复杂。 广域网拓扑结构与局域网拓扑结构还在所 使用的互连设备(如路由器和交换机)的类型 和范围方面有所不同。这种差别将直接导致 本地网络段与涉及远距离传输的网络段对连 网协议的处理方式不同

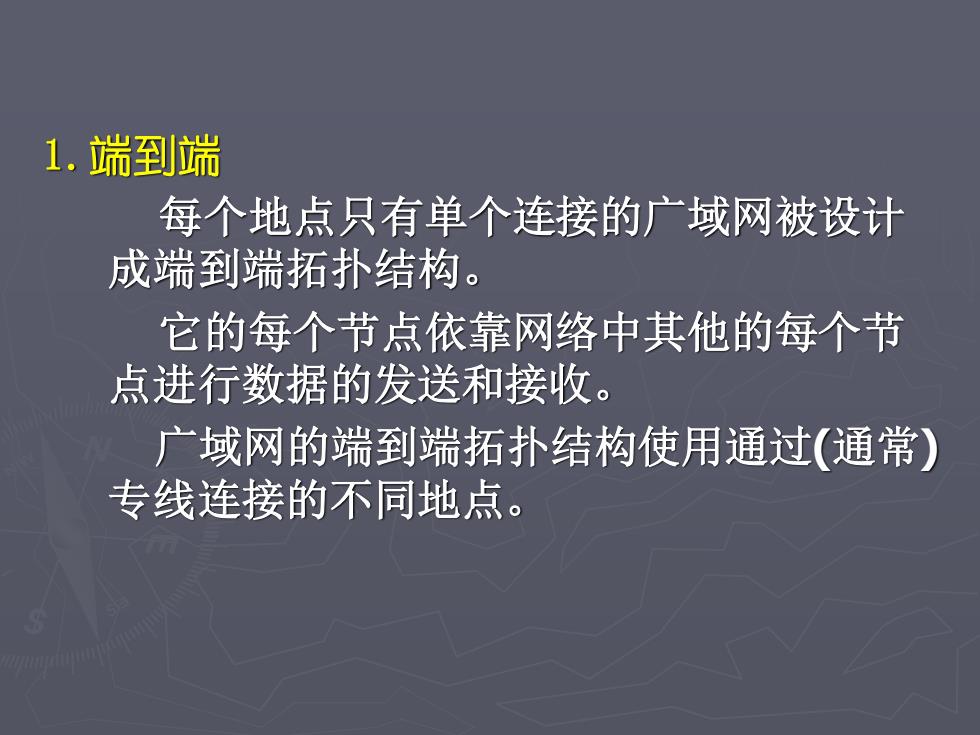

1.端到端 每个地点只有单个连接的广域网被设计 成端到端拓扑结构。 它的每个节点依靠网络中其他的每个节 点进行数据的发送和接收。 广域网的端到端拓扑结构使用通过（通常） 专线连接的不同地点
1.端到端 每个地点只有单个连接的广域网被设计 成端到端拓扑结构。 它的每个节点依靠网络中其他的每个节 点进行数据的发送和接收。 广域网的端到端拓扑结构使用通过(通常) 专线连接的不同地点
