o m wt 0 在u2正半周时，二极管D1和D3导通，U2一方面给负载R 供电，同时对电容器C充电。若忽略二极管正向压降，则充 电电压u。与上升的正弦电压u2一致，如图中的om段波形。 u2在m点处达到最大值，u也达到最大值。然后u2和u都开 始下降，u2按正弦规律迅速下降，而u则按指数规律缓慢下 降，在n点之后，u2<ue,二极管D和D3承受反向电压而截 止，电容对负载电阻R放电，负载中仍有电流，u按放电曲 线nh下降，直到u2的负半周。当u2>ue时，二极管D2和D4导 通，电容器再被充电，重复上述过程。如此继续下去，就可 使输出电压趋于平直
在u2正半周时，二极管D1和D3导通，u2一方面给负载RL 供电，同时对电容器C充电。若忽略二极管正向压降，则充 电电压uc与上升的正弦电压u2一致，如图中的om段波形。 u2在m点处达到最大值，uc也达到最大值。然后u2和uc都开 始下降，u2按正弦规律迅速下降，而uc则按指数规律缓慢下 降，在n点之后，u2<uc，二极管D1和D3承受反向电压而截 止，电容对负载电阻RL放电，负载中仍有电流，uc按放电曲 线nh下降，直到u2的负半周。当u2>uc时，二极管D2和D4导 通，电容器再被充电，重复上述过程。如此继续下去，就可 使输出电压趋于平直

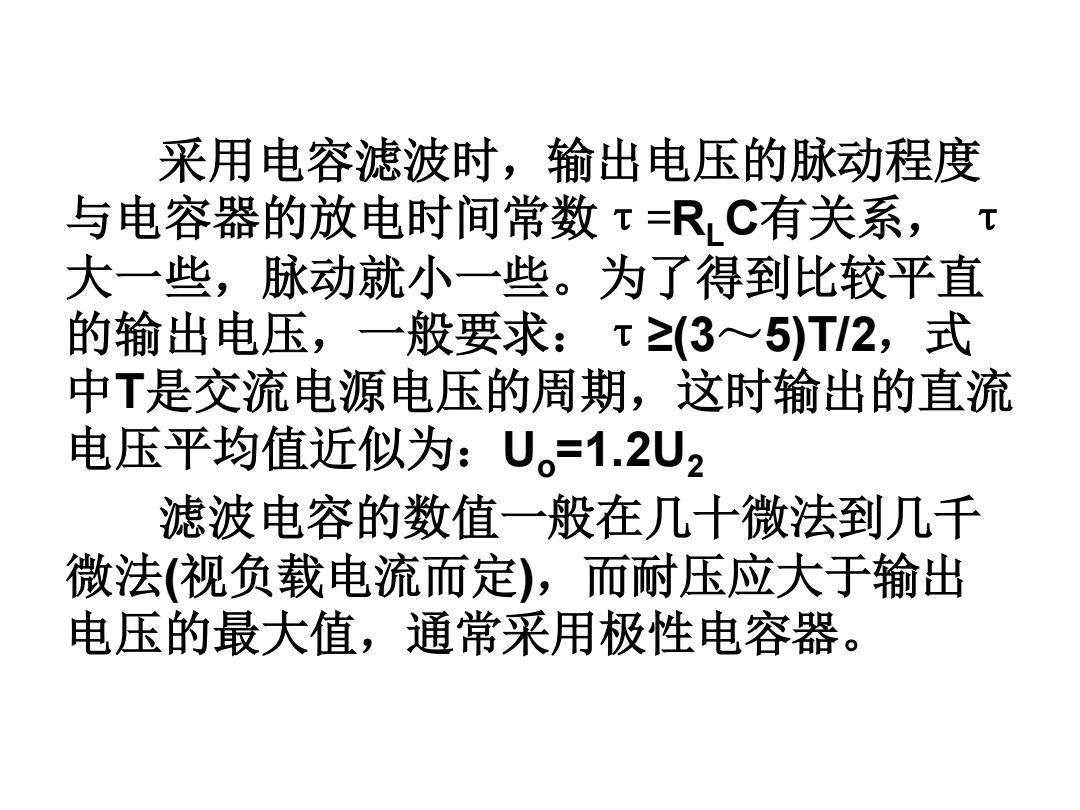

采用电容滤波时，输出电压的脉动程度 与电容器的放电时间常数τ=RC有关系， T 大一些，脉动就小一些。为了得到比较平直 的输出电压，一般要求：T≥(3~5)T/2,式 中T是交流电源电压的周期，这时输出的直流 电压平均值近似为：U。=1.2U2 滤波电容的数值一般在几十微法到几千 微法（视负载电流而定），而耐压应大于输出 电压的最大值，通常采用极性电容器
采用电容滤波时，输出电压的脉动程度 与电容器的放电时间常数τ=RLC有关系， τ 大一些，脉动就小一些。为了得到比较平直 的输出电压，一般要求：τ≥(3～5)T/2，式 中T是交流电源电压的周期，这时输出的直流 电压平均值近似为：Uo=1.2U2 滤波电容的数值一般在几十微法到几千 微法(视负载电流而定)，而耐压应大于输出 电压的最大值，通常采用极性电容器

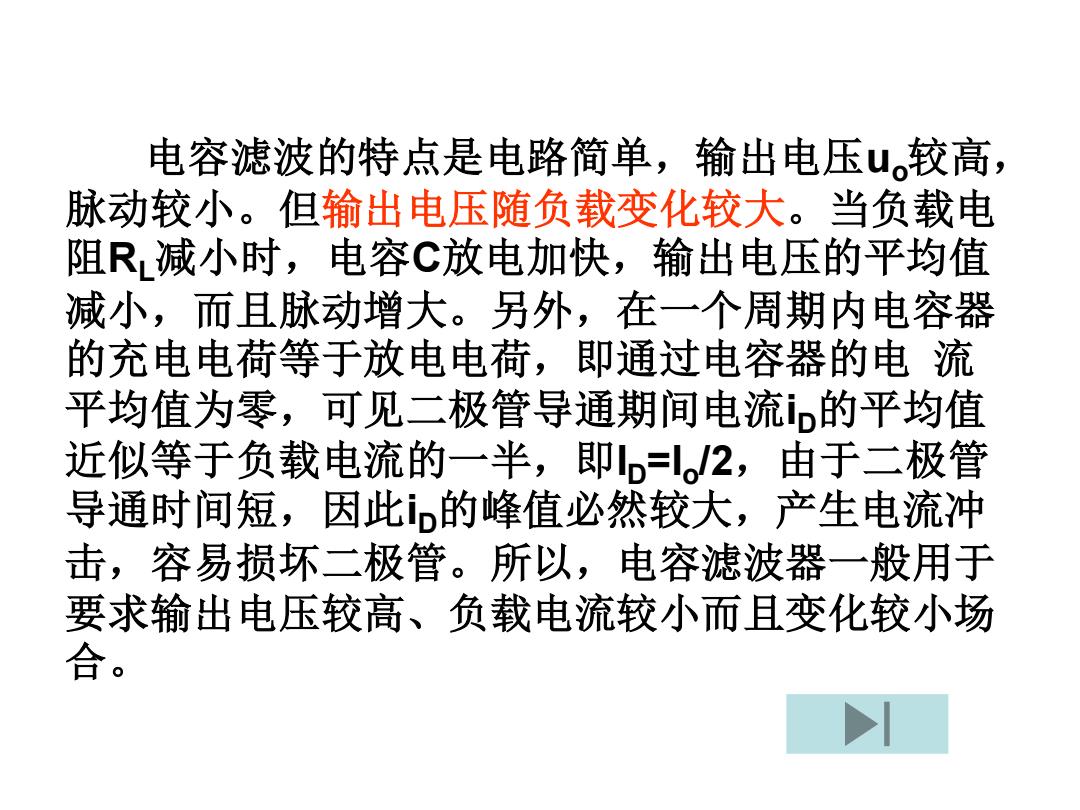

电容滤波的特点是电路简单，输出电压u较高， 脉动较小。但输出电压随负载变化较大。当负载电 阻R减小时，电容C放电加快，输出电压的平均值 减小，而且脉动增大。另外，在一个周期内电容器 的充电电荷等于放电电荷，即通过电容器的电流 平均值为零，可见二极管导通期间电流。的平均值 近似等于负载电流的一半，即p=l。2,由于二极管 导通时间短，因此p的峰值必然较大，产生电流冲 击，容易损坏二极管。所以，电容滤波器一般用于 要求输出电压较高、负载电流较小而且变化较小场 合
电容滤波的特点是电路简单，输出电压uo较高， 脉动较小。但输出电压随负载变化较大。当负载电 阻RL减小时，电容C放电加快，输出电压的平均值 减小，而且脉动增大。另外，在一个周期内电容器 的充电电荷等于放电电荷，即通过电容器的电 流 平均值为零，可见二极管导通期间电流iD的平均值 近似等于负载电流的一半，即ID=Io /2，由于二极管 导通时间短，因此iD的峰值必然较大，产生电流冲 击，容易损坏二极管。所以，电容滤波器一般用于 要求输出电压较高、负载电流较小而且变化较小场 合

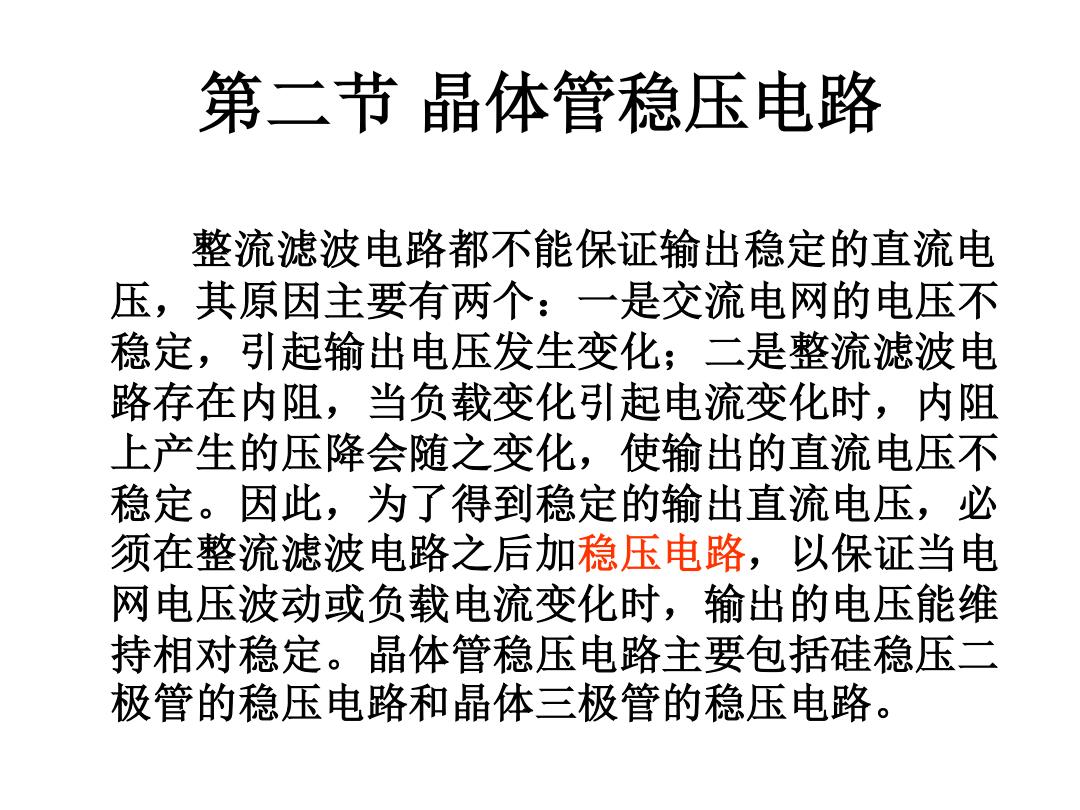

第二节晶体管稳压电路 整流滤波电路都不能保证输出稳定的直流电 压，其原因主要有两个：一是交流电网的电压不 稳定，引起输出电压发生变化；二是整流滤波电 路存在内阻，当负载变化引起电流变化时，内阻 上产生的压降会随之变化，使输出的直流电压不 稳定。因此，为了得到稳定的输出直流电压，必 须在整流滤波电路之后加稳压电路，以保证当电 网电压波动或负载电流变化时，输出的电压能维 持相对稳定。晶体管稳压电路主要包括硅稳压二 极管的稳压电路和晶体三极管的稳压电路
第二节 晶体管稳压电路 整流滤波电路都不能保证输出稳定的直流电 压，其原因主要有两个：一是交流电网的电压不 稳定，引起输出电压发生变化；二是整流滤波电 路存在内阻，当负载变化引起电流变化时，内阻 上产生的压降会随之变化，使输出的直流电压不 稳定。因此，为了得到稳定的输出直流电压，必 须在整流滤波电路之后加稳压电路，以保证当电 网电压波动或负载电流变化时，输出的电压能维 持相对稳定。晶体管稳压电路主要包括硅稳压二 极管的稳压电路和晶体三极管的稳压电路

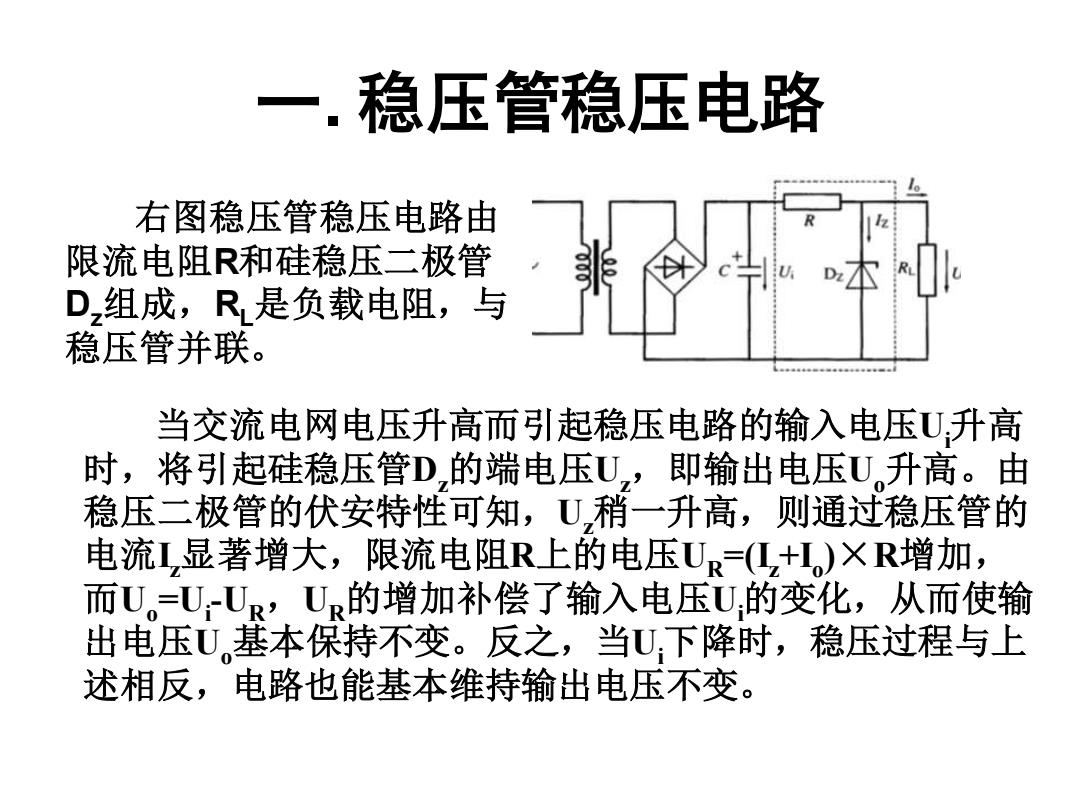

一.稳压管稳压电路 右图稳压管稳压电路由 限流电阻R和硅稳压二极管 D本 D,组成，R是负载电阻，与 稳压管并联。 当交流电网电压升高而引起稳压电路的输入电压U升高 时，将引起硅稳压管D的端电压U,即输出电压U升高。由 稳压二极管的伏安特性可知，U稍一升高，则通过稳压管的 电流L显著增大，限流电阻R上的电压U=(L,+。)XR增加， 而U。=U-UR,U.的增加补偿了输入电压U的变化，从而使输 出电压U基本保持不变。反之，当U下降时，稳压过程与上 述相反，电路也能基本维持输出电压不变
一 . 稳压管稳压电路 右图稳压管稳压电路由 限流电阻R和硅稳压二极管 Dz组成，RL是负载电阻，与 稳压管并联。 当交流电网电压升高而引起稳压电路的输入电压Ui升高 时，将引起硅稳压管Dz的端电压Uz，即输出电压Uo升高。由 稳压二极管的伏安特性可知，Uz稍一升高，则通过稳压管的 电流Iz显著增大，限流电阻R上的电压UR=(Iz+Io )×R增加， 而Uo=Ui -UR，UR的增加补偿了输入电压Ui的变化，从而使输 出电压Uo基本保持不变。反之，当Ui下降时，稳压过程与上 述相反，电路也能基本维持输出电压不变
