3.倍压整流电路 在有些电子仪器和设备中，需要有能 供给高电压(kV级)、小电流(mA以下)的直 流电源，若采用上述整流电路，变压器副 边电压很高，需要副绕组的匝数很多，体 积大，而二极管的反向耐压也需很高。为 避免这些缺点，可采用倍压整流电路，它 对变压器次级电压要求不高，利用低耐压 二极管，便可获得比输入交流电压峰值高 很多倍的直流电压
3. 倍压整流电路 在有些电子仪器和设备中，需要有能 供给高电压(kV级)、小电流(mA以下)的直 流电源，若采用上述整流电路，变压器副 边电压很高，需要副绕组的匝数很多，体 积大，而二极管的反向耐压也需很高。为 避免这些缺点，可采用倍压整流电路，它 对变压器次级电压要求不高，利用低耐压 二极管，便可获得比输入交流电压峰值高 很多倍的直流电压
C: 正半周 负半周 倍压整流电路是利用二极管的单向导电性引导电源分 别对每一个电容充电，然后将电容上的电压顺极性串联相 加来获得高电压的。下面以二倍压整流电路来说明其工作 原理。 在变压器副边电压的正半周，D,导通，D2截止，电 流通过路为a-C1-D1-b,C1被充电至u2的峰值v2U2。在变 压器副边电压的负半周时，D2导通，D截止，电流通过路 是b-C2D2C1-a,u2与C1上的电压串联起来对C2充电，C2 上得到最大电压为2W2U2
正半周 负半周 倍压整流电路是利用二极管的单向导电性引导电源分 别对每一个电容充电，然后将电容上的电压顺极性串联相 加来获得高电压的。下面以二倍压整流电路来说明其工作 原理。 在变压器副边电压的正半周，D1导通，D2截止，电 流通过路为a-C1 -D1 -b，C1被充电至u2的峰值 。在变 压器副边电压的负半周时，D2导通，D1截止，电流通过路 是b-C2 -D2 -C1 -a，u2与C1上的电压串联起来对C2充电，C2 上得到最大电压为2 2U2 。 2U2

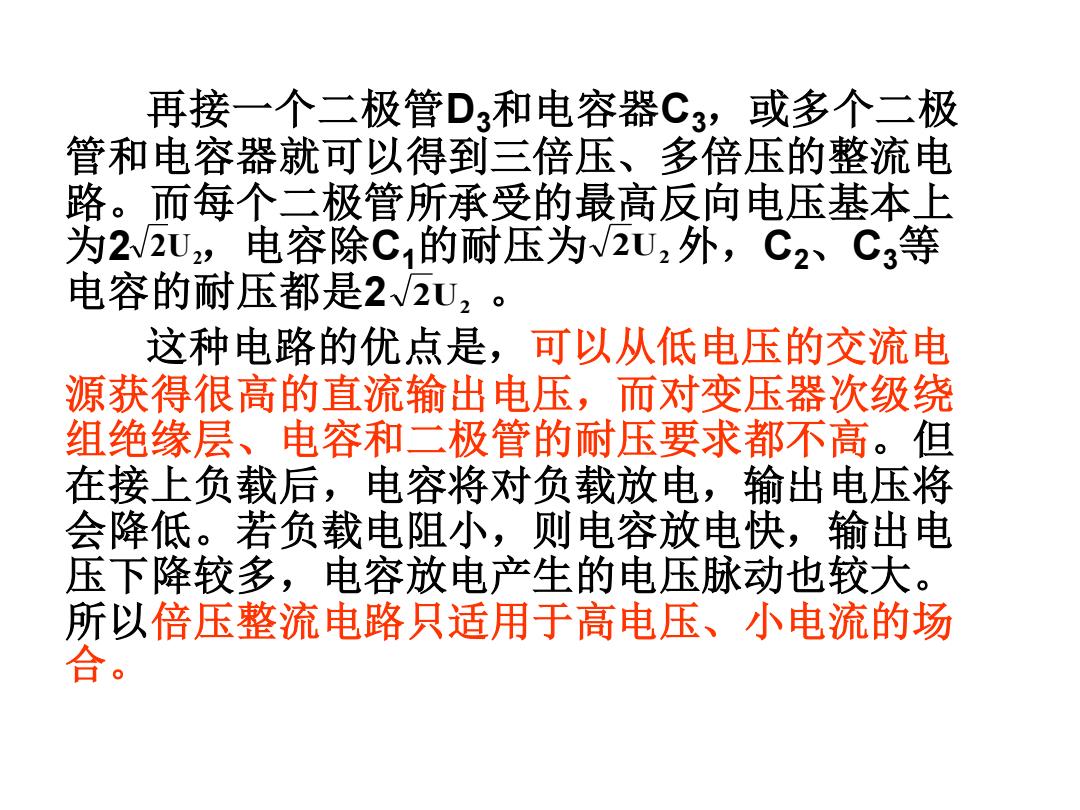

再接一个二极管D3和电容器C3, 或多个二极 管和电容器就可以得到三倍压、多倍压的整流电 路。而每个二极管所承受的最高反向电压基本上 为22U,电容除C1的耐压为V2U2外，C2、C3等 电容的耐压都是2√2U2 这种电路的优点是，可以从低电压的交流电 源获得很高的直流输出电压，而对变压器次级绕 组绝缘层、电容和二极管的耐压要求都不高。但 在接上负载后，电容将对负载放电，输出电压将 会降低。若负载电阻小，则电容放电快，输出电 压下降较多，电容放电产生的电压脉动也较大。 所以倍压整流电路只适用于高电压、小电流的场
再接一个二极管D3和电容器C3，或多个二极 管和电容器就可以得到三倍压、多倍压的整流电 路。而每个二极管所承受的最高反向电压基本上 为2 ，电容除C1的耐压为 外，C2、C3等 电容的耐压都是2 。 这种电路的优点是，可以从低电压的交流电 源获得很高的直流输出电压，而对变压器次级绕 组绝缘层、电容和二极管的耐压要求都不高。但 在接上负载后，电容将对负载放电，输出电压将 会降低。若负载电阻小，则电容放电快，输出电 压下降较多，电容放电产生的电压脉动也较大。 所以倍压整流电路只适用于高电压、小电流的场 合。 2U2 2U2 2U2

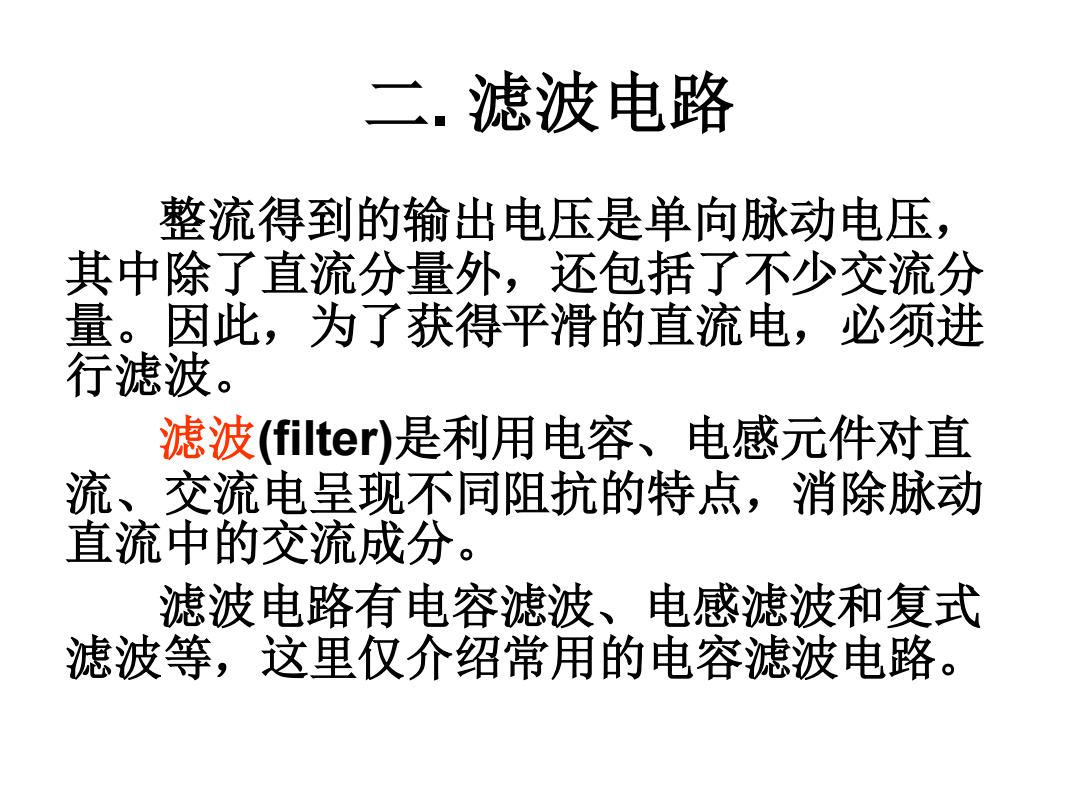

二.滤波电路 整流得到的输出电压是单向脉动电压， 其中除了直流分量外，还包括了不少交流分 量。因此，为了获得平滑的直流电，必须进 行滤波。 滤波(iter)是利用电容、电感元件对直 流、交流电呈现不同阻抗的特点，消除脉动 直流中的交流成分。 滤波电路有电容滤波、电感滤波和复式 滤波等，这里仅介绍常用的电容滤波电路
二. 滤波电路 整流得到的输出电压是单向脉动电压， 其中除了直流分量外，还包括了不少交流分 量。因此，为了获得平滑的直流电，必须进 行滤波。 滤波(filter)是利用电容、电感元件对直 流、交流电呈现不同阻抗的特点，消除脉动 直流中的交流成分。 滤波电路有电容滤波、电感滤波和复式 滤波等，这里仅介绍常用的电容滤波电路

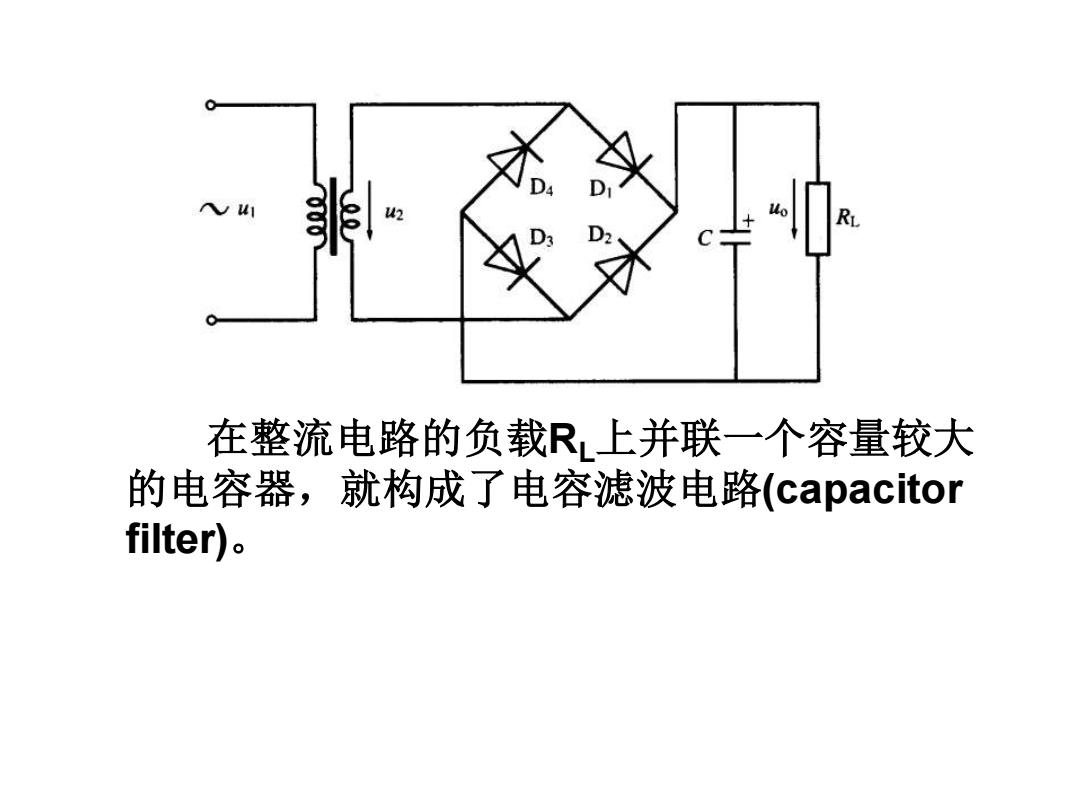

在整流电路的负载R上并联一个容量较大 的电容器，就构成了电容滤波电路(capacitor filter)
在整流电路的负载RL上并联一个容量较大 的电容器，就构成了电容滤波电路(capacitor filter)
