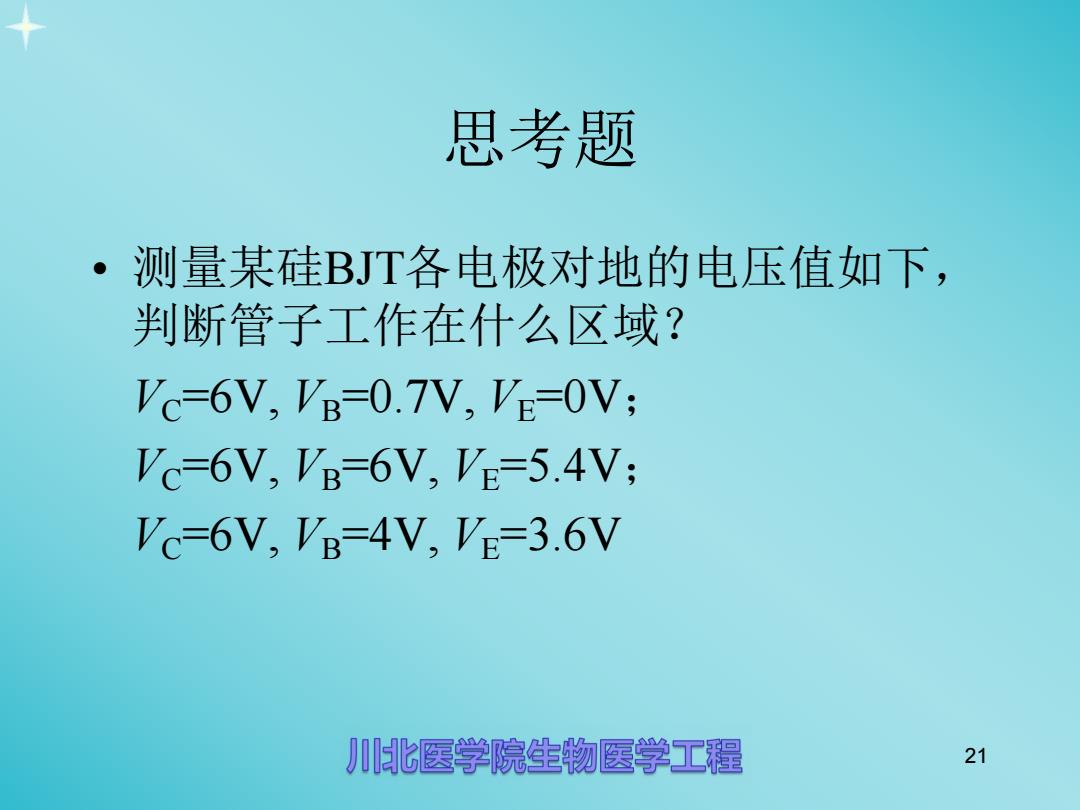

思考题 ·测量某硅BJT各电极对地的电压值如下， 判断管子工作在什么区域？ Vc-6V,VB-0.7V,VE-0V; VC=6V,VB-6V,VE-5.4V; VC-6V,VB-4V,VE=3.6V 1北医学院生物医学工程 21
21 思考题 • 测量某硅BJT各电极对地的电压值如下， 判断管子工作在什么区域？ VC=6V, VB=0.7V, VE=0V； VC=6V, VB=6V, VE=5.4V； VC=6V, VB=4V, VE=3.6V

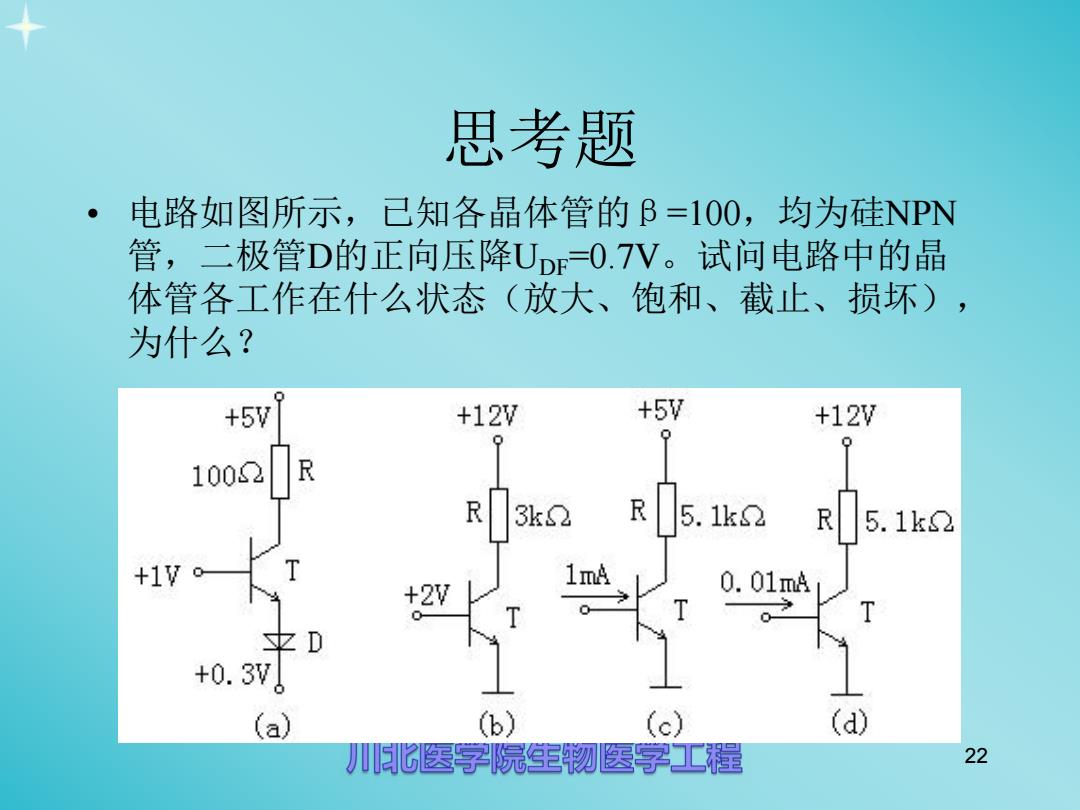

思考题 电路如图所示，己知各晶体管的B=10O,均为硅NPN 管，二极管D的正向压降UD=0.7V。试问电路中的晶 体管各工作在什么状态（放大、饱和、截止、损坏） 为什么？ +5V +12W +5V +12W 1002 R R 3k 5.1k2 +1V。 1mA +2V 0.01mA T 灾D +0.3N。 (a) (6) (c) (d) 川心医字院王物堡字工程 22
思考题 22 • 电路如图所示，已知各晶体管的β=100，均为硅NPN 管，二极管D的正向压降UDF=0.7V。试问电路中的晶 体管各工作在什么状态（放大、饱和、截止、损坏）， 为什么？

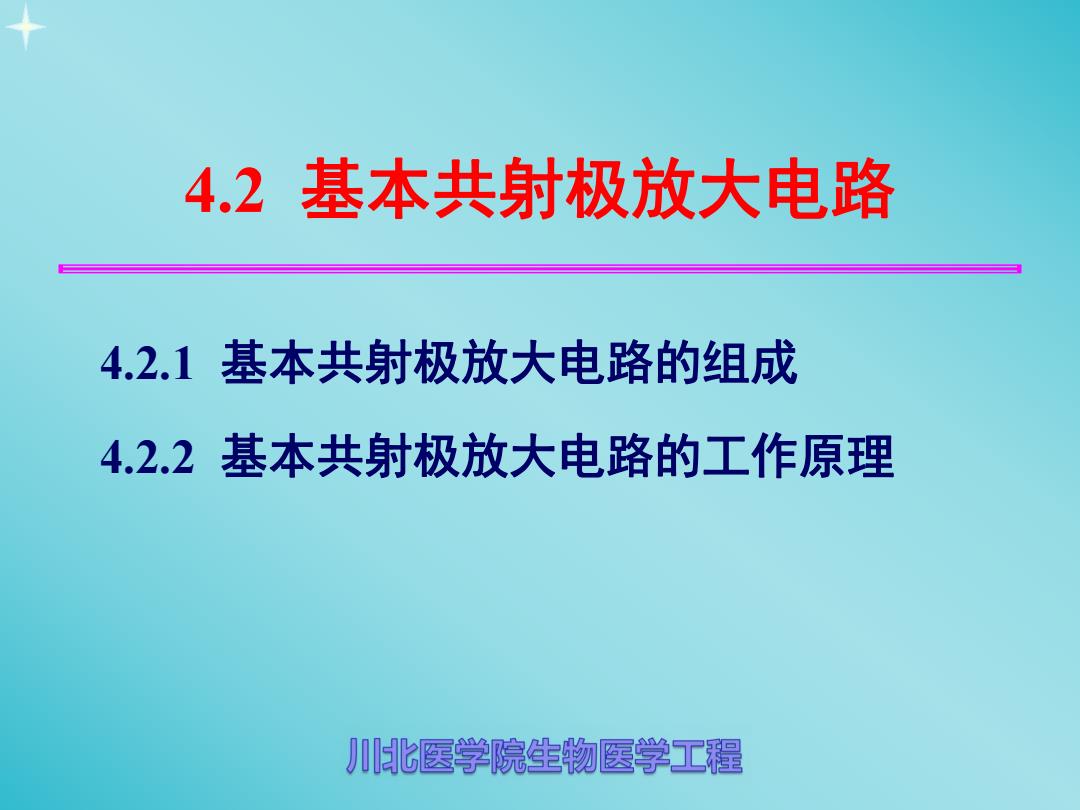

4.2基本共射极放大电路 4.2.1 基本共射极放大电路的组成 4.2.2基本共射极放大电路的工作原理 比医学院生物医学工程
4.2 基本共射极放大电路 4.2.1 基本共射极放大电路的组成 4.2.2 基本共射极放大电路的工作原理

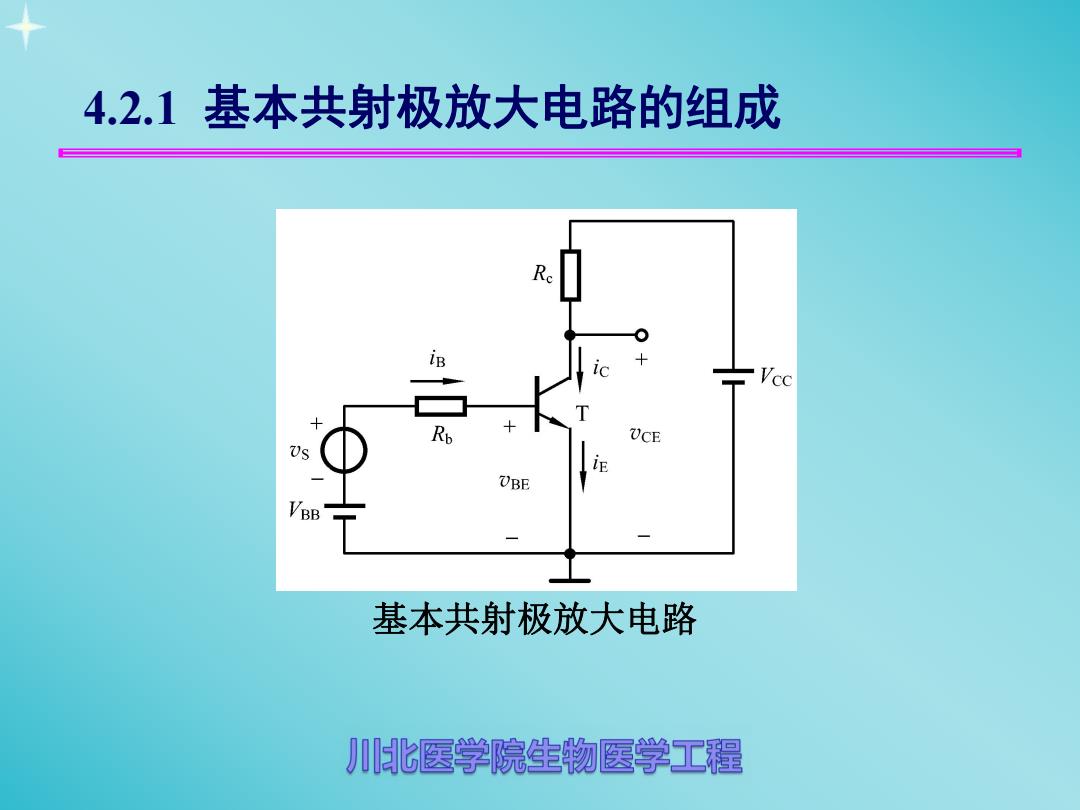

4.2.1 基本共射极放大电路的组成 X UCE UBE 基本共射极放大电路 比医学院生物医学工程
4.2.1 基本共射极放大电路的组成 基本共射极放大电路
4.2.2基本共射极放大电路的工作原理 1.静态（直流工作状态） 输入信号=0时， 放大电路的工作状态称 Vcc 为静态或直流工作状态。 VCEQ VBB VBEQ VEB-VBEQ Rp IcQ=IBQ+IcEo≈IBQ 直流通路 VcEo=Vcc-IcoR。 比医学院生物医学工程
4.2.2 基本共射极放大电路的工作原理 1. 静态(直流工作状态) 输入信号vi＝0时， 放大电路的工作状态称 为静态或直流工作状态。 直流通路 b BB BEQ BQ R V V I CQ BQ CEO β BQ I βI I I VCEQ=VCC－ICQRc
