10直流稳压电源 10.0引言 10.1小功率整流滤波电路 10.2串联反馈式稳压电路 北医学院生物医学工程 首页 上页 下页
10.1 小功率整流滤波电路 10.2 串联反馈式稳压电路 10.0 引言
引言 直流稳压电源的作用 将交流电网电压转换为直流电压，为放大电路提供直流工 作电源。 组成 电源变压器 整流电路 滤波电路 稳压电路 & UR 。m UF ~220V 本 50Hz 交流电网电压 各部分功能 变压器：降压 整流：交流变脉动直流 滤波：滤除脉动 稳压：进一步消除纹波，提高电压的稳定性和带载能力 1北医学院生物医学工程 首页 end 上页 下页
引言 直流稳压电源的作用 将交流电网电压转换为直流电压，为放大电路提供直流工 作电源。 组成 各部分功能 变压器： 整流： 滤波： 稳压： end 降压 交流变脉动直流 滤除脉动 进一步消除纹波，提高电压的稳定性和带载能力
10.1小功率整流滤波电路 10.1.1单相桥式整流电路 10.1.2滤波电路 北医学院生物医学工程 首页 上页 下页
10.1 小功率整流滤波电路 10.1.1 单相桥式整流电路 10.1.2 滤波电路

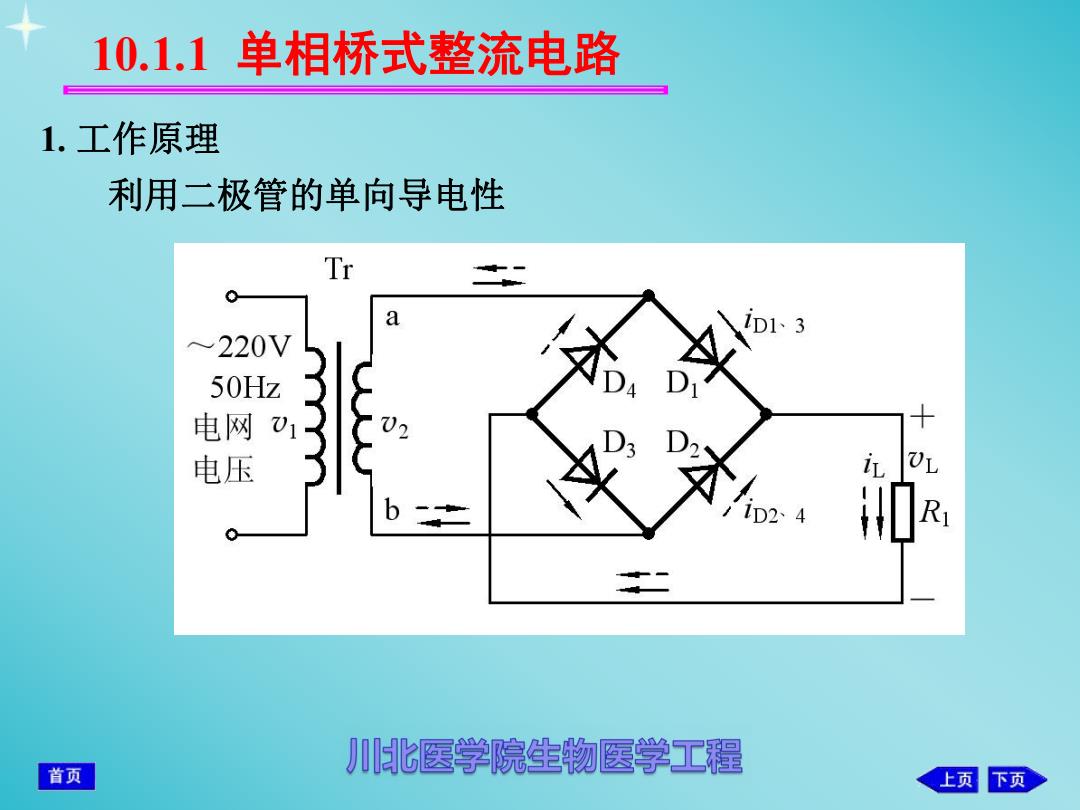

10.1.1单相桥式整流电路 1.工作原理 利用二极管的单向导电性 Tr a 220V 50Hz 电网1 电压 L b 1D24 二 1北医学院生物医学工程 首页 上页 下页
1. 工作原理 10.1.1 单相桥式整流电路 利用二极管的单向导电性
10.1.1单相桥式整流电路 1.工作原理 2 利用二极管的单向导电性 Tr 3 4π 1D13 -220V wt 50Hz 电网1 电压 b idr i ID4 二 iD1 iD3 iD2 iD4iD1 iD3 iD2 Tr DI~D wt ~220V 50Hz 0.9V2 V=0.92 Di D3D2 D4D1 D3D2 D4 wt 导通 导通 导通 导通 1北医学院生物医学工程 首页 上页 下页
1. 工作原理 10.1.1 单相桥式整流电路 利用二极管的单向导电性
