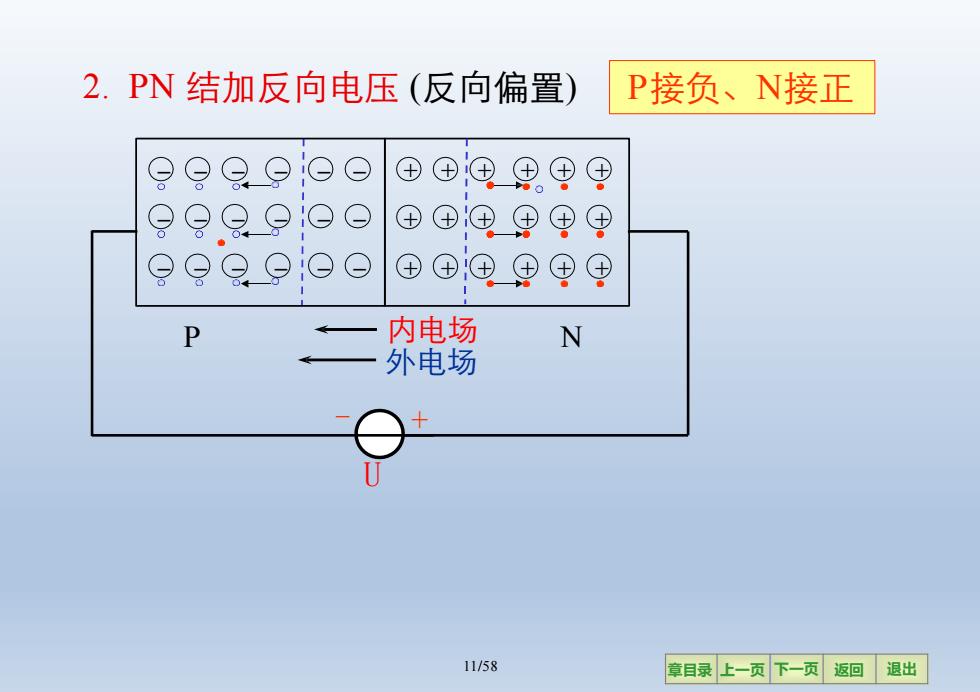

2.PN结加反向电压（反向偏置） P接负、N接正 ⊕ 99Qoo ④田田里甲甲 P 内电场 N 外电场 11/58 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2. PN 结加反向电压 (反向偏置) P接负、N接正 P N + + + + + + + + + + + + + + + + + + － － － － － － － － － － － － － － － － － － 内电场 外电场 – + U 11/58

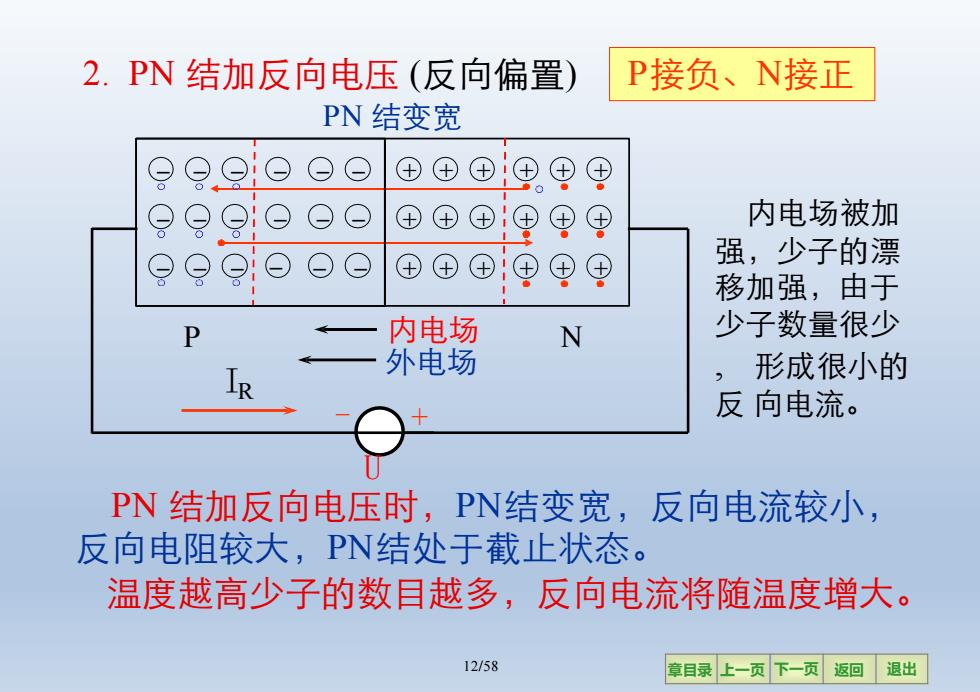

2.PN结加反向电压（反向偏置） P接负、N接正 PN结变宽 ( 99 内电场被加 强，少子的漂 移加强，由于 P 内电场 N 少子数量很少 外电场 形成很小的 反向电流。 PN结加反向电压时，PN结变宽，反向电流较小， 反向电阻较大，PN结处于截止状态。 温度越高少子的数目越多，反向电流将随温度增大。 12/58 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 PN 结变宽 2. PN 结加反向电压 (反向偏置) 内电场被加 强，少子的漂 移加强，由于 少子数量很少 , 形成很小的 反 向电流。 IR P接负、N接正 P N + + + + + + + + + + + + + + + + + + － － － － － － － － － － － － － － － － － － 内电场 外电场 – + U PN 结加反向电压时，PN结变宽，反向电流较小， 反向电阻较大，PN结处于截止状态。 温度越高少子的数目越多，反向电流将随温度增大。 12/58
14.3二极管 14.3.1基本结构 (a点接触型 外壳触丝N型锗片 结面积小、结电容小、 线 正向电流小，适用于高频和 小功率工作，也用作数字电 路中的开关元件。 阳极线 铝合金小球 (b)面接触型 PN结 结面积大、结电容大、 N型硅 金锑合金 正向电流大，适用于低频整 流电路。 负极引线 底座 13/58 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 14.3 二极管 14.3.1 基本结构 (a)点接触型 结面积小、结电容小、 正向电流小，适用于高频和 小功率工作，也用作数字电 路中的开关元件。 (b)面接触型 结面积大、结电容大、 正向电流大，适用于低频整 流电路。 引线 外壳 触丝N型锗片 N型硅 负极引线 底座 金锑合金 PN结 铝合金小球 阳极引线 13/58
14.3二极管 14.3.1基本结构 Si02保护层 阳极引线 P型硅 N型硅 (c)平面型 阴极引线 用于集成电路制作工艺中。PN结结面积可大 可小，用于高频整流和开关电路中。 (d符号 阳极 D 阴极 14/58 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 14.3 二极管 (c) 平面型 14.3.1 基本结构 用于集成电路制作工艺中。 PN 结结面积可大 可小，用于高频整流和开关电路中。 阳极 D 阴极 (d) 符号 P型硅 N型硅 阳极引线 阴极引线 SiO2保护层 14/58

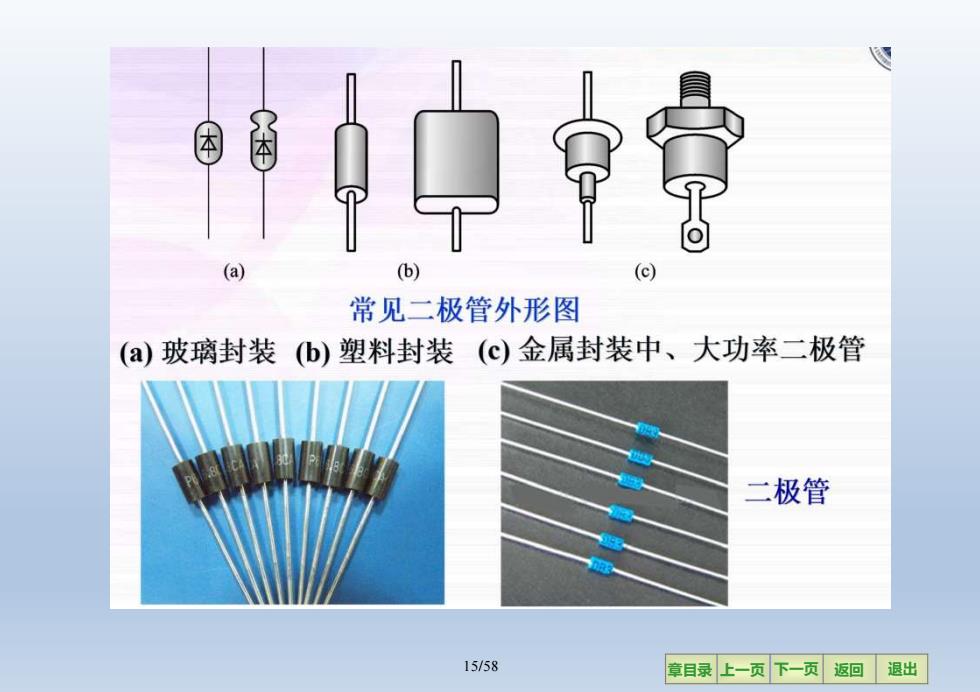

(a b 常见二极管外形图 (a)玻璃封装b)塑料封装(c)金属封装中、大功率二极管 二极管 15/58 章目录上一页下一页返回退出
15/58 章目录 上一页 下一页 返回 退出
