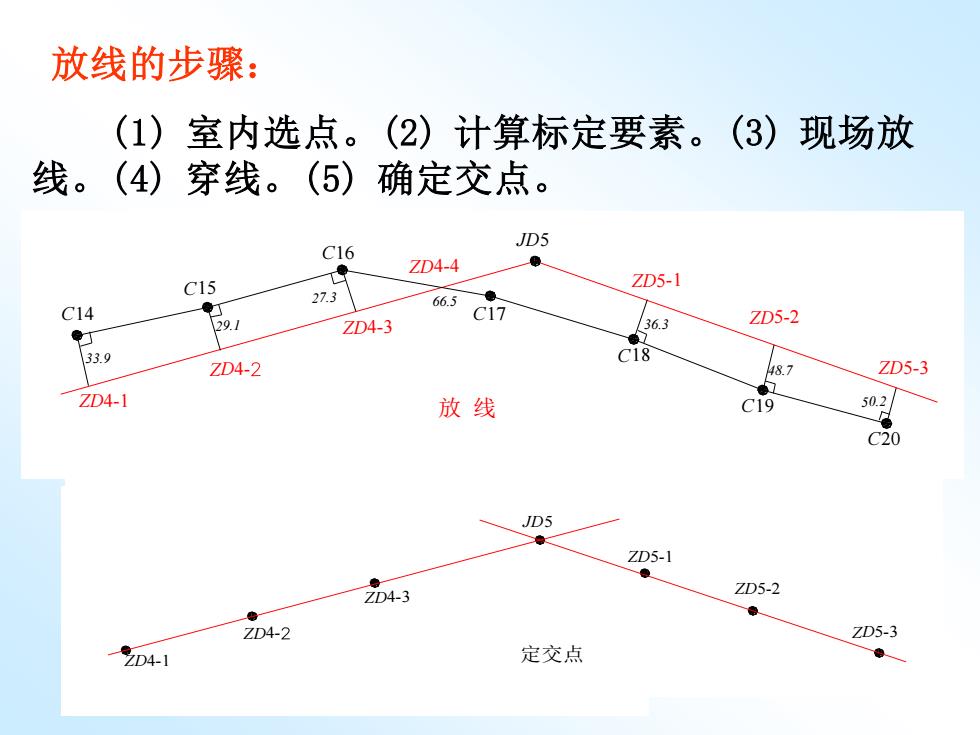

放线的步骤： (1)室内选点。(2)计算标定要素。(3)现场放 线。(4)穿线。（⑤）确定交点。 JD5 C16 ZD4-4 C15 ZD5-1 27.3 66.5 C14 C17 29.1 ZD4-3 ZD5-2 33.9 ZD4-2 C18 87 ZD5-3 ZD4-1 放线 C19 C20 JD5 ZD5-1 ZD4-3 ZD5-2 ZD4-2 ZD5-3 多D4-1 定交点
C20 ZD4- C15 33.9 ZD4-1 C14 29.1 ZD4-3 27.3 66.5 C16 ZD4-4 ZD5-1 C17 C18 36.3 JD5 ZD5-3 ZD5-2 C19 48.7 放 线 50.2 放线的步骤： (1) 室内选点。(2) 计算标定要素。(3) 现场放 线。(4) 穿线。(5) 确定交点。 ZD4-1 穿 线 ZD4- ZD4-1 ZD4-3 ZD5-1 JD5 ZD5-3 ZD5-2 定交点

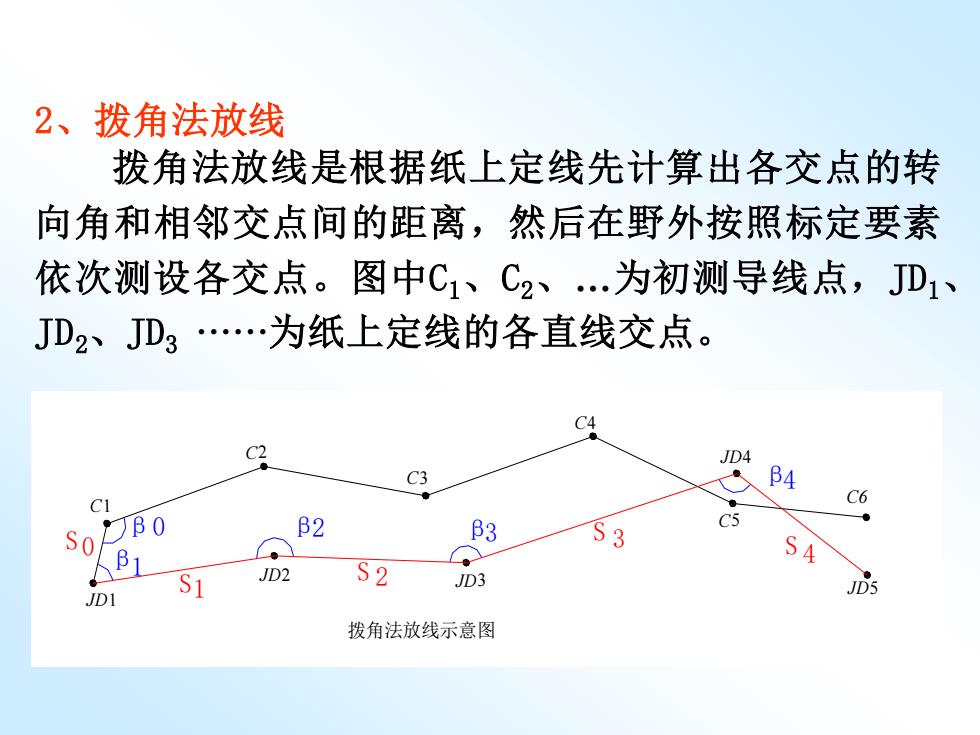

2、拨角法放线 拨角法放线是根据纸上定线先计算出各交点的转 向角和相邻交点间的距离，然后在野外按照标定要素 依次测设各交点。图中C1、C2、为初测导线点，JD1、 JD2、JD3.为纸上定线的各直线交点。 C4 C2 JD4 C3 84 CI C6 B0 B2 B3 C5 S3 S2 。 SA S1 JD2 JD3 JD1 拨角法放线示意图
2、拨角法放线 拨角法放线是根据纸上定线先计算出各交点的转 向角和相邻交点间的距离，然后在野外按照标定要素 依次测设各交点。图中C1、C2、.为初测导线点，JD1、 JD2、JD3 ······为纸上定线的各直线交点。 JD1 C1 JD5 拨角法放线示意图 C2 JD2 C3 JD3 C4 C5 JD4 C6 β0 β β β β S1 S 2 S 3 S 4 S 0 1 2 3 4

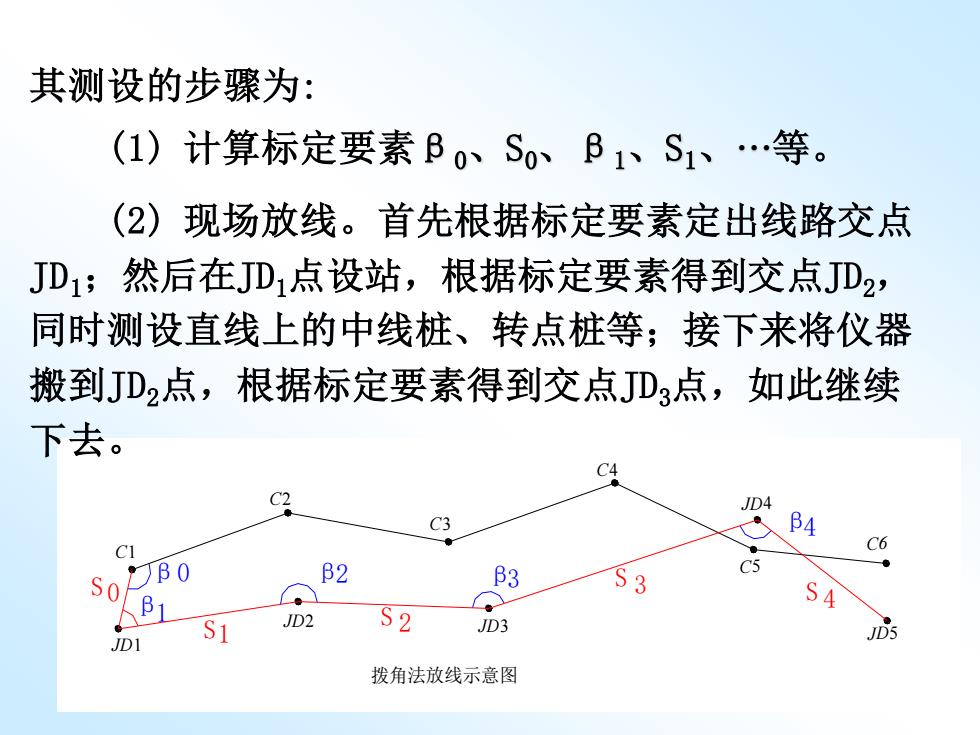

其测设的步骤为： (1)计算标定要素Bo、S、B1、S1、.等。 (2)现场放线。首先根据标定要素定出线路交点 JD1;然后在JD1点设站，根据标定要素得到交点JD2, 同时测设直线上的中线桩、转点桩等；接下来将仪器 搬到JD2点，根据标定要素得到交点JD3点，如此继续 下去。 C4 JD4 C3 B4 9 C6 B0 B2 B3 C5 S3 B1 S1 JD2 S2 JD3 JD1 拨角法放线示意图
JD1 C1 JD5 拨角法放线示意图 C2 JD2 C3 JD3 C4 C5 JD4 C6 β0 β β β β S1 S 2 S 3 S 4 S 0 1 2 3 4 其测设的步骤为: (1) 计算标定要素β0、S0、β1、S1、···等。 (2) 现场放线。首先根据标定要素定出线路交点 JD1；然后在JD1点设站，根据标定要素得到交点JD2， 同时测设直线上的中线桩、转点桩等；接下来将仪器 搬到JD2点，根据标定要素得到交点JD3点，如此继续 下去

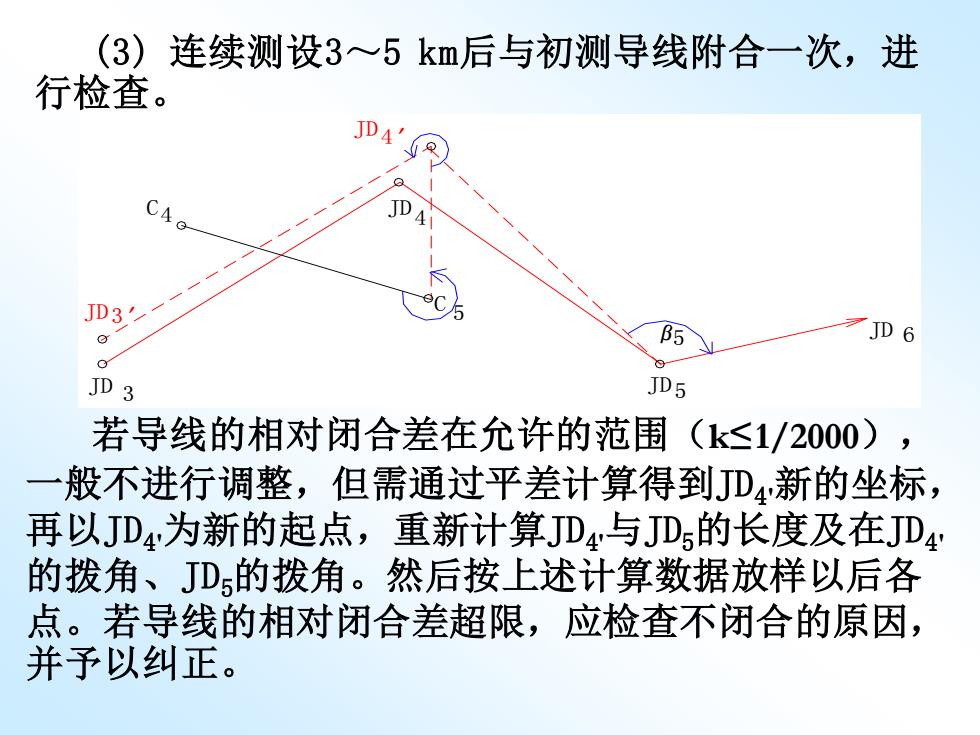

(3)连续测设35km后与初测导线附合一次，进 行检查。 JD4 CA ID JD3∠ a 5 JD 6 JD 3 JD5 若导线的相对闭合差在允许的范围(k≤1/2000) 一 般不进行调整，但需通过平差计算得到JD4新的坐标， 再以JD4为新的起点，重新计算JD4与JD的长度及在JD4 的拨角、JD5的拨角。然后按上述计算数据放样以后各 点。若导线的相对闭合差超限，应检查不闭合的原因， 并予以纠正
(3) 连续测设3～5 km后与初测导线附合一次，进 行检查。 JD JD 3 4 JD3′ C JD5 4 C 5 β5 4′ JD JD 6 若导线的相对闭合差在允许的范围（k≤1/2000）， 一般不进行调整，但需通过平差计算得到JD4′新的坐标， 再以JD4′为新的起点，重新计算JD4′与JD5的长度及在JD4′ 的拨角、JD5的拨角。然后按上述计算数据放样以后各 点。若导线的相对闭合差超限，应检查不闭合的原因， 并予以纠正

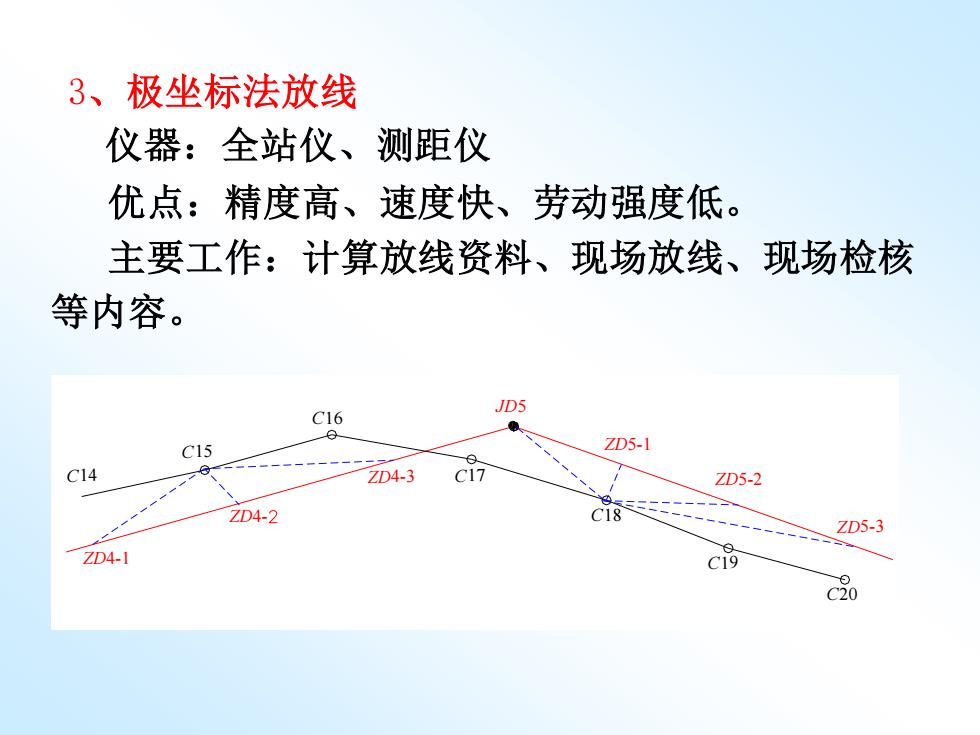

3、极坐标法放线 仪器：全站仪、测距仪 优点：精度高、速度快、劳动强度低。 主要工作：计算放线资料、现场放线、现场检核 等内容。 JD5 C16 C15 ZD5-1 C14 ZD4-3 C17 ZD5-2 ZD4-2 C18 ZD5-3 ZD4-1 C19 Q8
仪器：全站仪、测距仪 优点：精度高、速度快、劳动强度低。 主要工作：计算放线资料、现场放线、现场检核 等内容。 3、极坐标法放线 C20 ZD4- C15 ZD4-1 C14 ZD4-3 C16 ZD5-1 C17 C18 JD5 ZD5-3 ZD5-2 C19
