(2)2FSK调制器 f f 门1 2FSK S (t) S(t) 2FSK 倒相 f 门2 0 11 《代通信原理》 成都信息、工程学院通信象：王春圆
11 《现代通信原理》 成都信息工程学院通信系：王春圃 (2) 2FSK调制器 S（t） f2 f1 门1 门2 倒相 ＋ 2FSK S（t） ~ ~ f1 f2 2FSK S（t） SystemView 0 0 50.e-3 50.e-3 100.e-3 100.e-3 150.e-3 150.e-3 200.e-3 200.e-3 250.e-3 250.e-3 - 1 -500.e-3 0 500.e-3 1 Amplitude Time in Seconds Sink 2 0 1 1 1 1

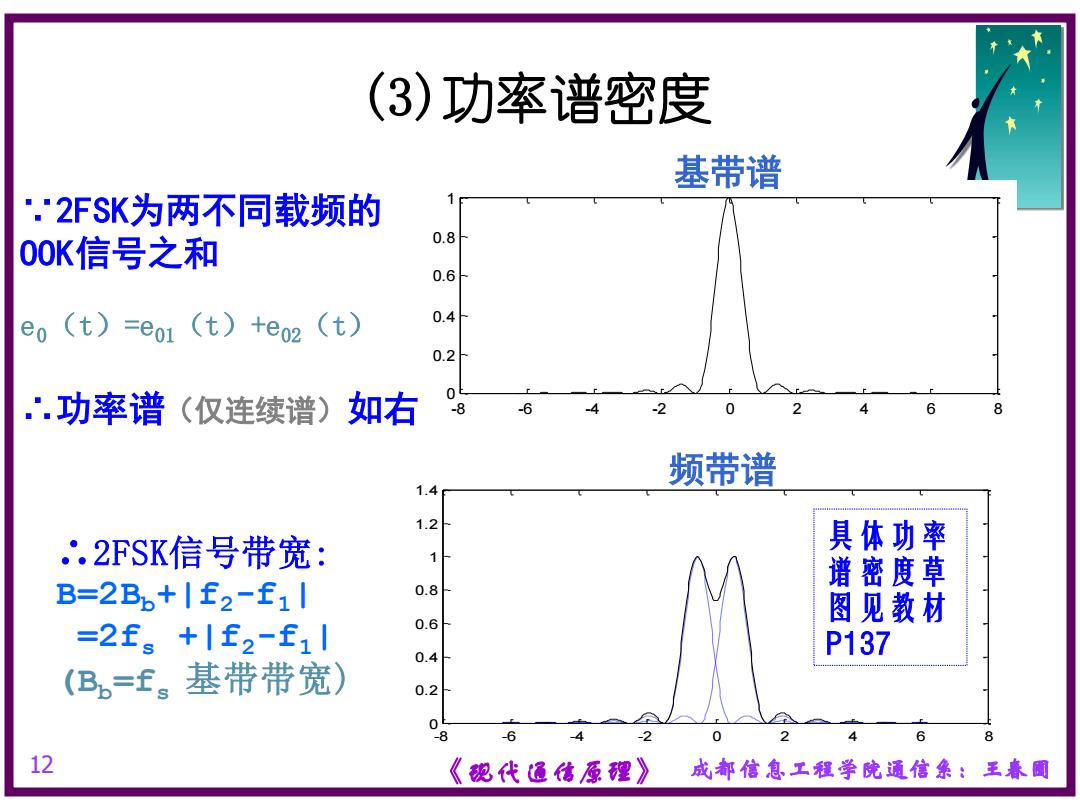

(3)功率谱密度 基带谱 ".'2FSK为两不同载频的 00K信号之和 0.8 0.6 eo (t)=eo1(t)+e2 (t) 0.4 0.2 ∴功率谱（仅连续谱） 如右 0 -8 .2 0 6 8 频带谱 1.4 1.2 ∴.2FSK信号带宽： 具体功率 1 谱密度草 B=2B。+|f2-f11 0.8上 图见教材 =2f。+1f2-f1l 0.6 0.4 P137 (B。=E。基带带宽) 0.2 0 8 -6 -2 0 2 4 6 8 12 《代通信原理》 成都信息、工程学院通信象：王春圆
12 《现代通信原理》 成都信息工程学院通信系：王春圃 (3)功率谱密度 -8 -6 -4 -2 0 2 4 6 8 0 0.2 0.4 0.6 0.8 1 基带谱 ∴2FSK信号带宽: B=2Bb+|f2-f1| =2fs +|f2-f1| (Bb=fs 基带带宽) ∵2FSK为两不同载频的 OOK信号之和 e0（t）=e01（t）+e02（t） ∴功率谱（仅连续谱）如右 -8 -6 -4 -2 0 2 4 6 8 0 0.2 0.4 0.6 0.8 1 1.2 1.4 频带谱 具体功率 谱密度草 图见教材 P137

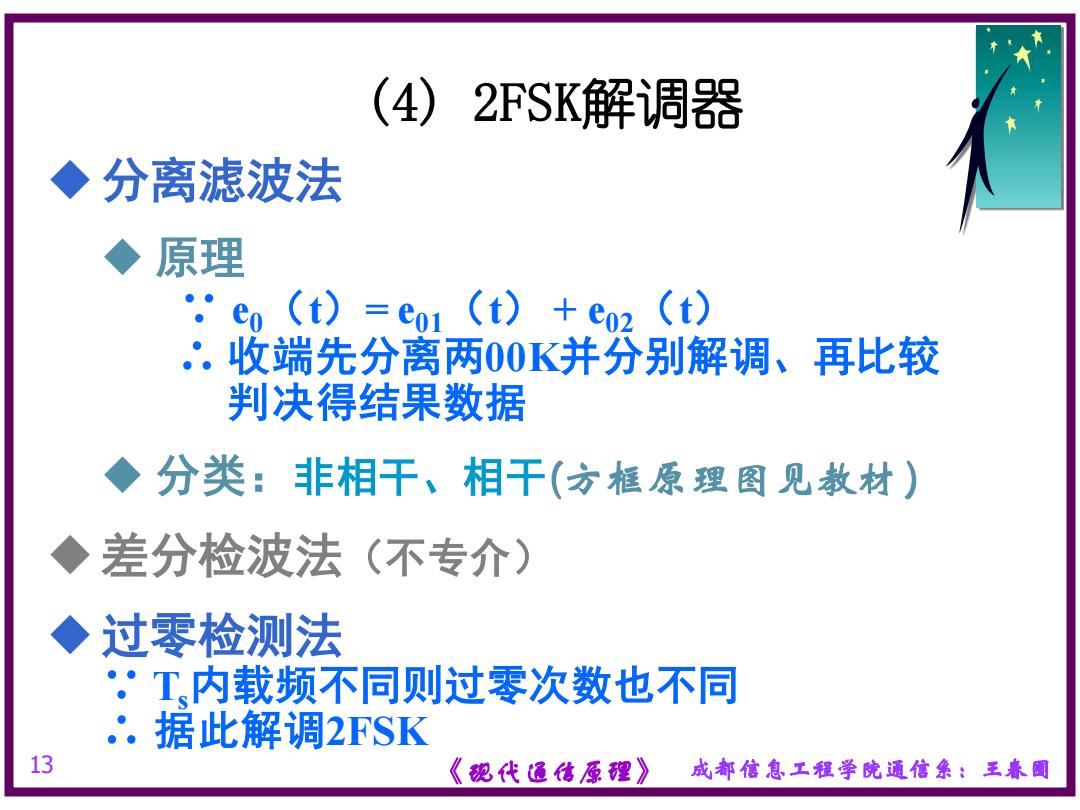

(4)2FSK解调器 ◆分离滤波法 ◆原理 .eo (t)=eo1 (t)+e02 (t) .收端先分离两00K并分别解调、再比较 判决得结果数据 ◆分类：非相干、相干（方框原理图见教材） ◆差分检波法（不专介） ◆过零检测法 ,·T、内载频不同则过零次数也不同 ∴.据此解调2FSK 13 《说代通信原理》 成都信息工程学院通信条：王春圆
13 《现代通信原理》 成都信息工程学院通信系：王春圃 (4) 2FSK解调器 ◆分离滤波法 ◆ 原理 ∵ e0（t）= e01（t） + e02（t） ∴ 收端先分离两00K并分别解调、再比较 判决得结果数据 ◆ 分类：非相干、相干(方框原理图见教材) ◆差分检波法（不专介） ◆过零检测法 ∵ Ts内载频不同则过零次数也不同 ∴ 据此解调2FSK
3、2PSK 14 《脱代通信原理》 成都信息、工程学院通信象：王春圆
14 《现代通信原理》 成都信息工程学院通信系：王春圃 3、2PSK
