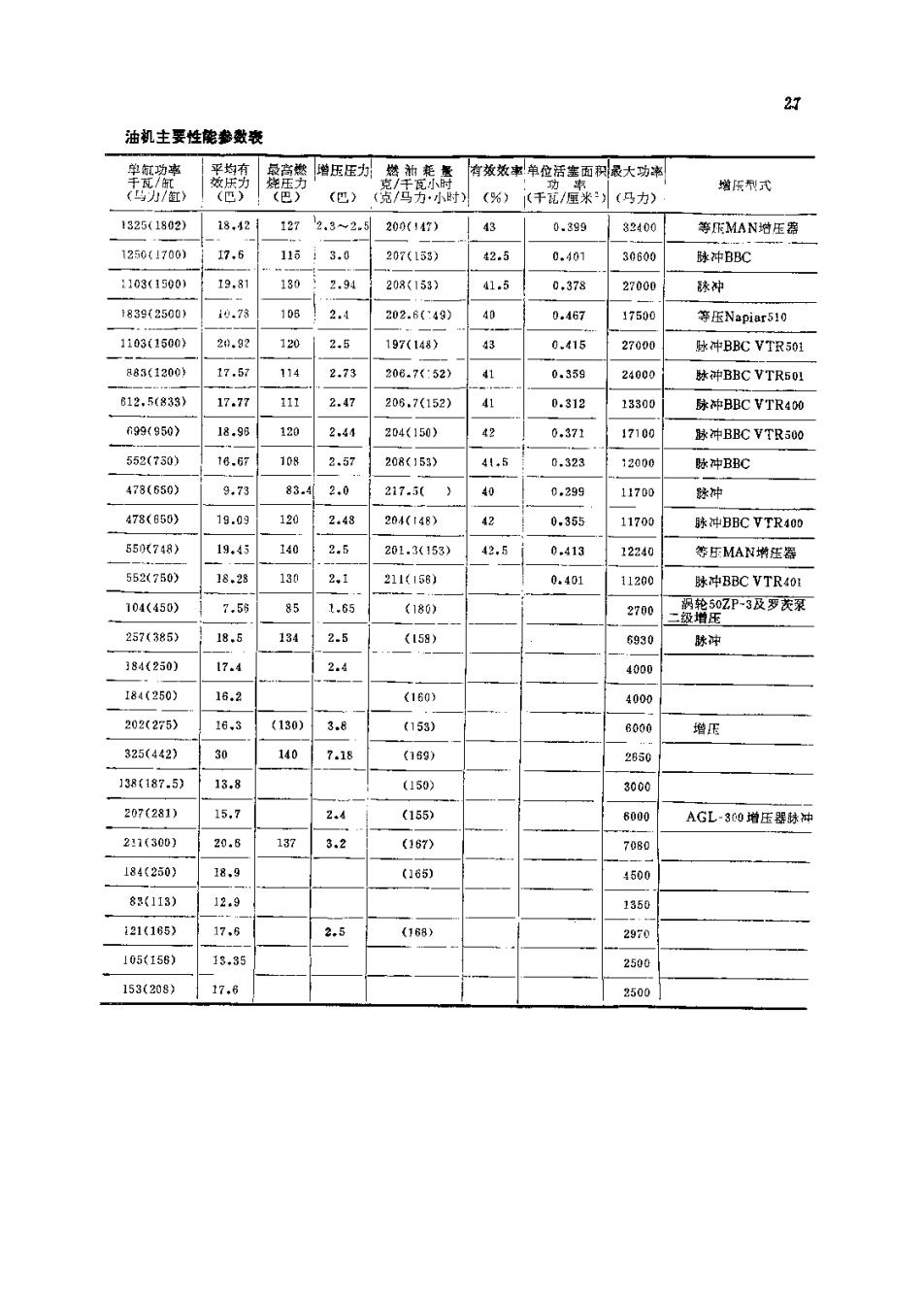

品 油机主要性能参数表 1325(1802)18.421127.3~2.200147) 43 0.399 32400 等KMAN附压 1250(1706) 17.6 115 3.0 207(153) 25 0.401 30800 脉冲BBC :103(1500 19.8 130 2.91 208158) 15 0.378 27000 脉冲 1839(2500) 10.75 108 2. 202.6(49) 40 0.457 J750 等压Napiar51 1103(1500) 2.92 120 2.5 197(148) 43 0.415 27000 咏冲BBC VTR01 83(1200) 17.5 114 2.73 208.7052) 0.359 24000 脉冲BBC VTR5OI 612,5(833) 17.77 2.47 206.7(152) 41 1330 冲BBC VTR4 f99(950) 18.96 120 204(150) 0.371 17100 脉冲BBC VTR60O 53(780) 108 257 208(153) ,6 0.323 脉冲BBC 478(650) 9.73 83. 2.0 217.3( 40 0.29g 11700 478(650) 19.03 120 2.48 204(148) 42 0.355 11700 脉冲BBC VTR40D 50(748) 1.45 140 2.5 201.3153) 42,5 0.d13 22240 等FMAN坤狂器 552(750) 18.28 130 2.1 211(158 0.401 11200 联冲BBC VTR4O: 104(450 7.5 1.65 (186) 2700 257(385) 18. 134 2.5 (158) 6930 384(250) 17. 2.4 4000 18(250 16.2 (160 4000 202275) 16, 180 38 (153) 增E 325(442) 30 140 7.18 (169) 280 138(187.5) 13.8 50 3000 207(281) 15,7 2 (155) 600 AGL-300增压脉冲 211(306) 20.6 137 3.2 18) 708 184(250y (165) 4600 83(1I3) 12. 121(185 17, 2.5 (188) 2970 105(56) 2500 153(208) 17.6 2500

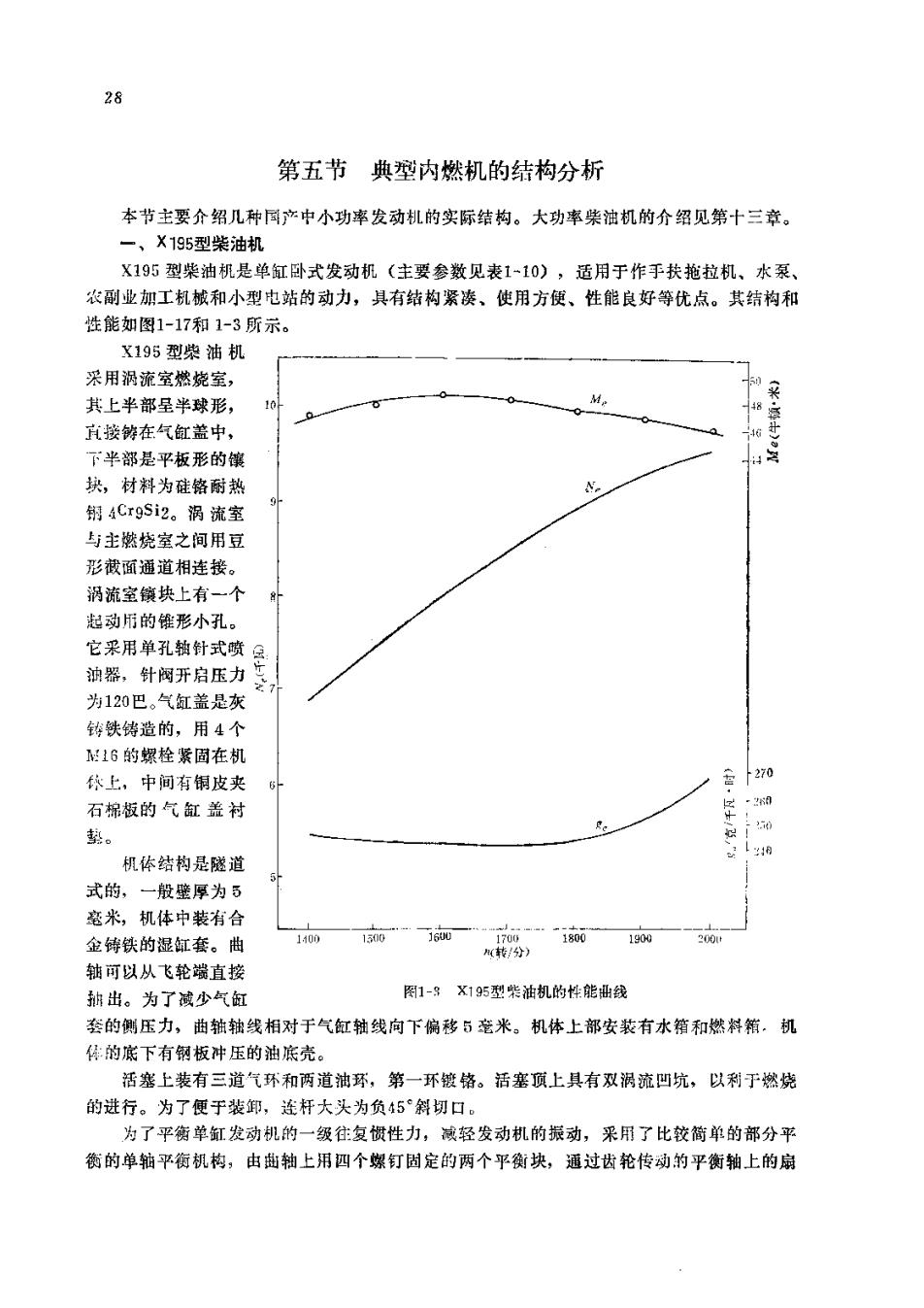

28 第五节典型内燃机的结构分析 本节主要介绍几种国产中小功率发动机的实际结构。大功率柴油机的介绍见第十三章 一、X195型柴油机 X195型柴油机是单缸卧式发动机（主要参数见裴1~10），适用于作手抉拖拉机、水泵 农副业加工机械和小型电站的动力，具有结构紧凑、使用方便、性能良好等优点。其结构和 性能如图1-17和1-3所示。 X195型柴油机 采用涡流室燃烧室， 其上半部呈半球形， 直接，在气红盖中， 半部是平板形的能 块，材料为硅铬耐热 铜4Cr9Si2。涡流室 与主燃烧室之间用豆 形截面通道相连接。 祸流室块上有一个 起动历的雄形小孔 它采用单孔轴针式喷 油器，针阀开启压力 为120巴。气缸盖是灰 钱铁铸造的，用4个 :16的想栓紫周在机 体上，中间有铜皮夹 270 石锦板的气缸盖衬 ·z 机体结构是隧道 式的，一般壁厚为5 毫米，机体中转有合 金，铁的湿红套。曲 轴可以从飞轮端直按 出。为了战少气缸 1-3X195型柴油机的性能出我 叁的侧压力，曲轴轴线相对于气缸轴线向下偏移5米。机体上部安装有水箱和燃料。机 传的底下有钢板冲压的油底壳。 活塞上装有三道气环和两道油环，第一环镀铬。活塞顶上具有双涡流凹坑，以利于燃烧 的进行。为了便于装卸，连杆大头为负5斜切口。 为了平衡单红发动机的一级往复惯性力，减轻发动机的振动，采用了比较简单的部分平 衡的单轴平衔机构，由曲轴上用四个螺钉固定的两个平衡块，通过齿轮传动的平衡轴上的扇

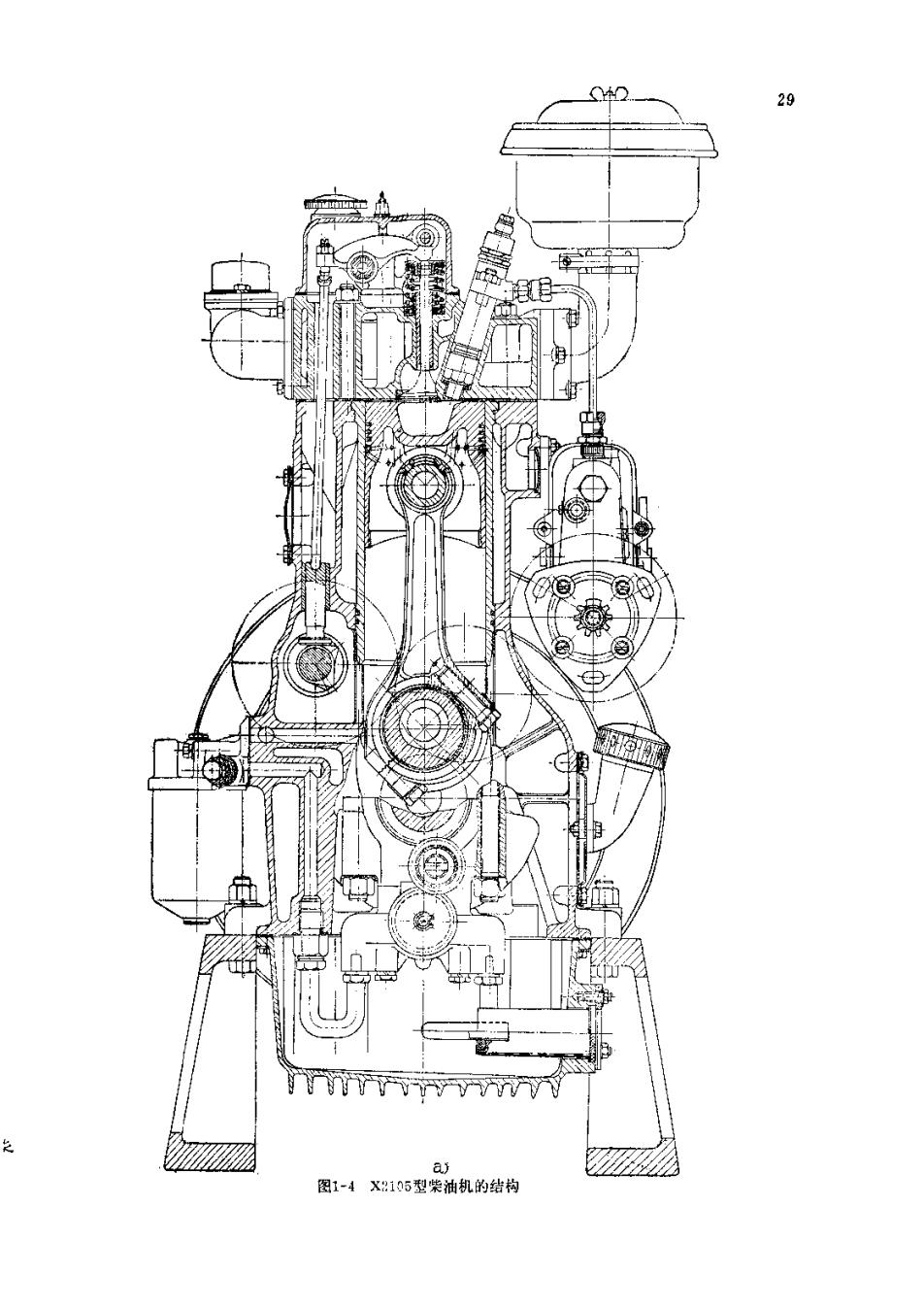

Ny7-vyyy的 跳 图1-4X815型柴油机的钻构

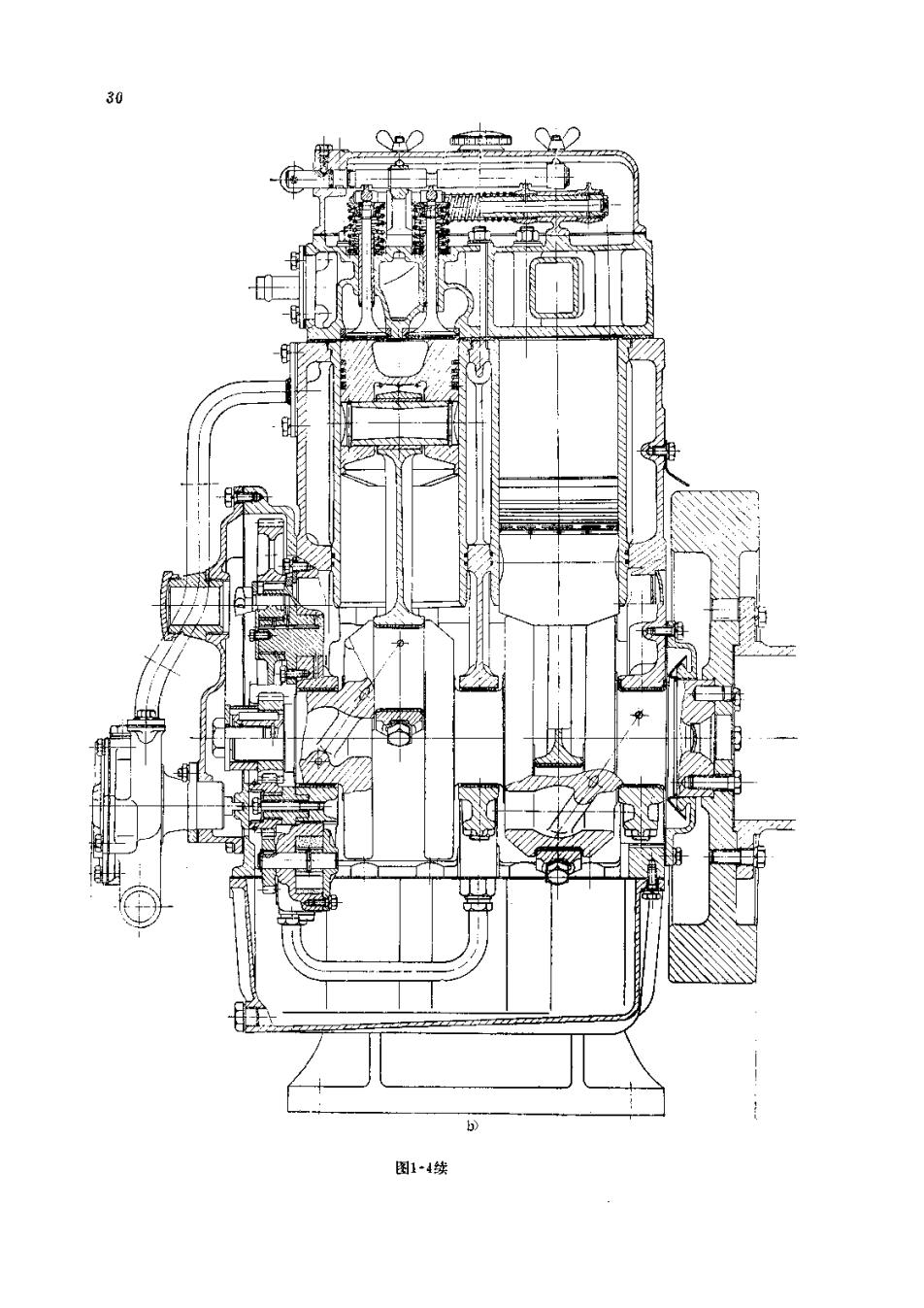

30 92 02 图14续

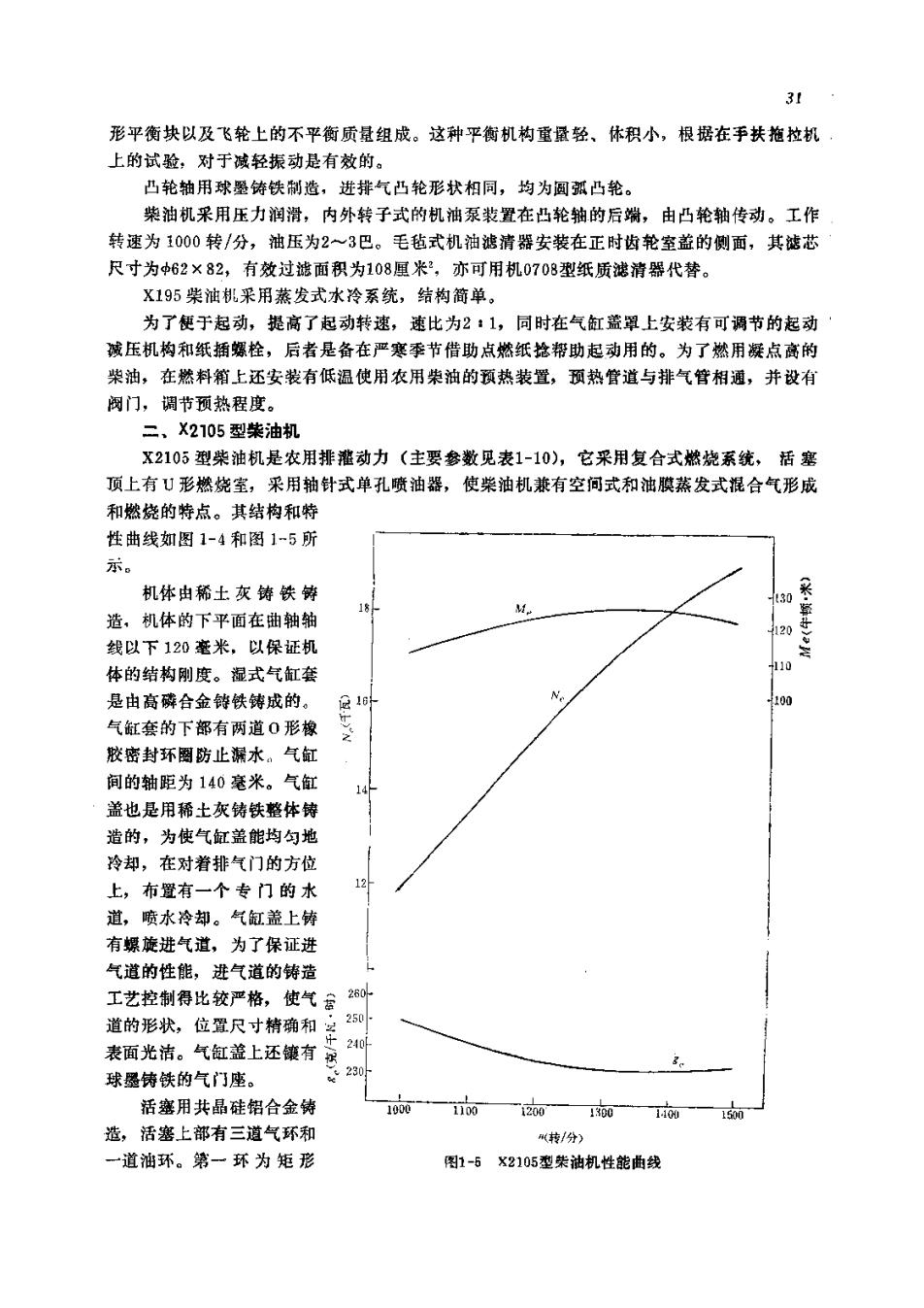

31 形平衡块以及飞轮上的不平衡质量组成。这种平衡机构重量轻、体积小，根据在手扶拖拉机 上的试验，对于诚轻振动是有效的 凸轮轴用球累铸铁制造，进排气凸轮形状相同，均为圆弧凸轮。 柴油机采用压力润滑，内外转子式的机油泵装置在凸轮轴的后端，由凸轮轴传动。工作 转速为1000转/分，油压为2~3巴。毛毡式机油滤清器安装在正时齿轮室盖的侧面，其滤芯 尺寸为中62×82，有效过滤面积为108厘米？，亦可用机0708型纸质越清器代替。 X195柴油桃采用蒸发式水冷系统，结构简单。 为了便于起动，提高了起动转速，速比为2：1，同时在气缸盖罩上安装有可调节的起动 诚压机构和纸辆螺栓，后者是备在严寒季节借助点燃纸捻帮助起动用的。为了燃用凝点高的 柴油，在然料箱上还安装有低温使用农用柴油的预热装置，预热管道与排气管相通，并设有 阀门，调节预热程度。 二，X2105型柴油机 X2105型柴油机是农用排灌动力（主要参数见表1-10)，它采用复合式燃烧系统，括塞 顶上有U形燃烧宝，采用轴针式单孔喷油器，使柴油机兼有空间式和油膜蒸发式混合气形成 和燃烧的特点。其结构和特 曲线如图1-4和图1-5所 东。 机体由稀土灰铸铁铸 造，机体的下平面在曲轴轴 120 线以下120亲米.以保证机 体的结构刚度。湿式气缸套 是由高磷合金能铁鳍成的。 气缸套的下部有两道0形棉 胶密封环圈防止裤水。气缸 间的轴距为140毫米。气缸 盖也是用稀土灰铸铁整体锌 造的，为使气缸盖能均匀地 冷却，在对着排气门的方位 上，布置有一个专门的水 道，喷水冷却。气缸盖上铸 有螺旋进气道，为了保证进 气道的性能，进气道的铸 工艺控制得比较严格，使气会 道的形状，位置尺寸精确和 ，250 表面光洁。气缸蓝上还讓有元 240 球隔储铁的气打座 活塞用共晶硅铝合金饰 造，活塞上部有三道气环和 转/分) 一道油环。第一环为矩形 图1-52105型柴油机性能曲线
