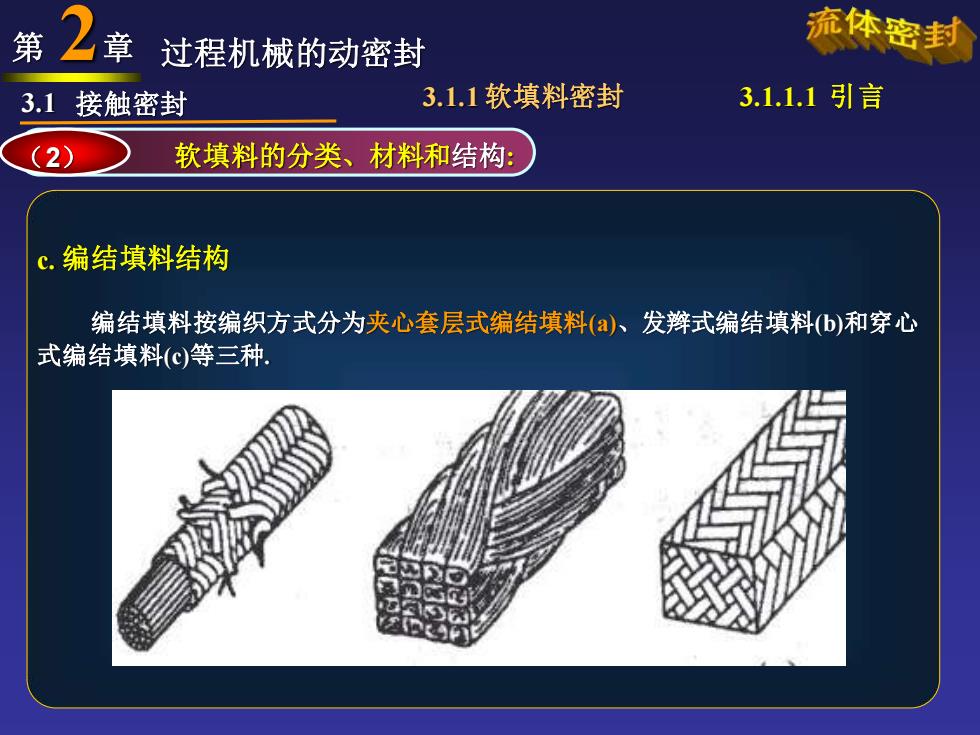

第 章 过程机械的动密封 流体密封 3.1 接触密封 3.1.1软填料密封 3.1.1.1引言 (2) 软填料的分类、材料和结构： c.编结填料结构 编结填料按编织方式分为夹心套层式编结填料()、发辫式编结填料(b)和穿心 式编结填料(c等三种
3.1.1 软填料密封 第 2章 3.1 过程机械的动密封 c. 编结填料结构 编结填料按编织方式分为夹心套层式编结填料(a)、发辫式编结填料(b)和穿心 式编结填料(c)等三种. （2） 软填料的分类、材料和结构: 接触密封 3.1.1.1 引言
第 章 过程机械的动密封 流体密封 3.1接触密封 3.1.1软填料密封 3.1.1.1引言 (2) 软填料的分类、材料和结构： d常用编织填料： 亚麻填料亚麻填料由长纤维亚麻捻成粗线并加以编织，然后浸渍不同的润滑剂而成。 可满意地使用在中低压力(<1.6MPa,温度<=120C的淡水或海水场合。适用于采矿、 钢铁、污水处理、造船和造纸等工业的设备中。 石棉填料石棉因其耐热性、耐磨性、耐化学品和强度均较好，而价格又低，所以长 久以来一直被作为泵和阀门的填料材料。为了提高石棉纤维本身的致密性和减少其 对轴的磨损，通常也浸渍不同的润滑剂，如用矿旷物油并混合石墨或二硫化铝等固体 润滑剂。此外也采用浸渍PT℉E乳液的方法，一方面增强它的化学稳定性，另一方 面PT℉E的自润滑性减轻轴的磨损。但石棉填料使用后会发生体积减少和变硬的现 象，从而影响密封性能，尤其是它的致癌性危害人体健康，近年来工业上已经被多 种无石棉密封填料所取代。 聚四氟乙烯PTFE)填料PT℉E填料由纯聚四氟乙烯塑料加工成纤维再经编织而成。 它除了几乎耐一切化学品外、还具有良好的尺寸稳定性，较宽的温度范围(200一 +260©和自润滑性，因此广泛应用于化学、石油、食品、医药等工业。主要缺点是 传热性能差、热膨胀大以及容易产生蠕变或冷流现象，从而降低其密封作用，故其 最高线速度大约8-10m/s
3.1.1 软填料密封 第 2章 3.1 过程机械的动密封 d. 常用编织填料： 亚麻填料亚麻填料由长纤维亚麻捻成粗线并加以编织，然后浸渍不同的润滑剂而成。 可满意地使用在中低压力(<1.6MPa)，温度<=120C的淡水或海水场合。适用于采矿、 钢铁、污水处理、造船和造纸等工业的设备中。 石棉填料石棉因其耐热性、耐磨性、耐化学品和强度均较好，而价格又低，所以长 久以来一直被作为泵和阀门的填料材料。为了提高石棉纤维本身的致密性和减少其 对轴的磨损，通常也浸渍不同的润滑剂，如用矿物油并混合石墨或二硫化铝等固体 润滑剂。此外也采用浸渍PTFE乳液的方法，一方面增强它的化学稳定性，另一方 面PTFE的自润滑性减轻轴的磨损。但石棉填料使用后会发生体积减少和变硬的现 象，从而影响密封性能，尤其是它的致癌性危害人体健康，近年来工业上已经被多 种无石棉密封填料所取代。 聚四氟乙烯(PTFE)填料PTFE填料由纯聚四氟乙烯塑料加工成纤维再经编织而成。 它除了几乎耐一切化学品外、还具有良好的尺寸稳定性，较宽的温度范围(-200一 +260C)和自润滑性，因此广泛应用于化学、石油、食品、医药等工业。主要缺点是 传热性能差、热膨胀大以及容易产生蠕变或冷流现象，从而降低其密封作用，故其 最高线速度大约8~10m/s. 接触密封 3.1.1.1 引言 （2） 软填料的分类、材料和结构:
第 章 过程机械的动密封 流体密封 3.1 接触密封 3.1.1软填料密封 3.1.1.1引言 (2) 软填料的分类、材料和结构： d.常用编织填料： 膨胀PT℉E/石墨填料胀膨胀PT℉E/石墨填料系由膨胀聚四氟乙烯纤维和极细微的 石墨混合后经编织加工而成，并经高温硅油润滑剂浸渍。它克服了上述纯PT℉E填 料的弊端，具有良好的导热性。抗化学品、耐高速、低摩擦系数和低膨胀系数，因 此它可以在非常广泛的介质中使用，并在泵、混合器和搅拌器的填料密封中有着极 好的应用。 芳纶纤维填料芳纶纤维又称芳香族聚酯胺纤维。这种纤维强度高、密度低、弹性好 耐燃烧和耐磨损，因此由其编织的填料具有很好的化学稳定性、耐磨性和耐热性。 也有将其纤维丝编织在其他泵用填料的四角，既发挥了芳纶材料的高强度和耐磨耗 的优点，又弥补了其导热性、润滑性差和价格较高的不足，尤其适用在有磨粒介质 的场合
3.1.1 软填料密封 第 2章 3.1 过程机械的动密封 d. 常用编织填料： 膨胀PTFE/石墨填料胀 膨胀PTFE/石墨填料系由膨胀聚四氟乙烯纤维和极细微的 石墨混合后经编织加工而成，并经高温硅油润滑剂浸渍。它克服了上述纯PTFE填 料的弊端，具有良好的导热性。抗化学品、耐高速、低摩擦系数和低膨胀系数，因 此它可以在非常广泛的介质中使用，并在泵、混合器和搅拌器的填料密封中有着极 好的应用。 芳纶纤维填料芳纶纤维又称芳香族聚酯胺纤维。这种纤维强度高、密度低、弹性好、 耐燃烧和耐磨损，因此由其编织的填料具有很好的化学稳定性、耐磨性和耐热性。 也有将其纤维丝编织在其他泵用填料的四角，既发挥了芳纶材料的高强度和耐磨耗 的优点，又弥补了其导热性、润滑性差和价格较高的不足，尤其适用在有磨粒介质 的场合。 接触密封 3.1.1.1 引言 （2） 软填料的分类、材料和结构:
第 章 过程机械的动密封 流体密封 3.1接触密封 3.1.1软填料密封 3.1.1.1引言 (2) 软填料的分类、材料和结构： d.常用编织填料： 玻璃纤维填料玻璃纤维编织的填料具有很好的耐热性、尺寸稳定性和较高的拉伸 强度。玻璃纤维不会燃烧，并且其散热性能优于有机纤维。在密封填料中应用最为 广泛的是“E”(电气级)和“S”(强度级)的玻璃纤维。另外，玻璃纤维不受一般溶剂、 油类、石油分馏液、漂白剂和大多数有机物的侵蚀。其主要的缺点是材料有脆性倾 向，编织加工较困难。 碳素纤维或石墨纤维填料它们分别由碳素纤维或石墨纤维编织而成。碳素纤维含 95%以上的碳。碳素纤维与同类产品相比，具有很好的耐热性能。因其摩擦系数低， 对轴的磨损小，从而延长了使用寿命，降低了维修和更换费用。石墨纤维含碳量在 99%以上，因而有极好的抗化学性和散热性，可在400C以上的温度、很高的压力 和速度条件下工作
3.1.1 软填料密封 第 2章 3.1 过程机械的动密封 d. 常用编织填料： 玻璃纤维填料 玻璃纤维编织的填料具有很好的耐热性、尺寸稳定性和较高的拉伸 强度。玻璃纤维不会燃烧，并且其散热性能优于有机纤维。在密封填料中应用最为 广泛的是“E”(电气级)和“S” (强度级)的玻璃纤维。另外，玻璃纤维不受一般溶剂、 油类、石油分馏液、漂白剂和大多数有机物的侵蚀。其主要的缺点是材料有脆性倾 向，编织加工较困难。 碳素纤维或石墨纤维填料 它们分别由碳素纤维或石墨纤维编织而成。碳素纤维含 95%以上的碳。碳素纤维与同类产品相比，具有很好的耐热性能。因其摩擦系数低， 对轴的磨损小，从而延长了使用寿命，降低了维修和更换费用。石墨纤维含碳量在 99%以上，因而有极好的抗化学性和散热性，可在400C以上的温度、很高的压力 和速度条件下工作。 接触密封 3.1.1.1 引言 （2） 软填料的分类、材料和结构:
